计算机网络_实验9_IPv4地址划分 & 路由器

说明

实验目的

探究不同网络中主机之间的通信

实验结果

设A、B为两台主机
两主机的通信方式大致如下：
A要向B发送一个报文，
首先确认目的IP地址是否与A自身属于同一网络，
若属于同一网络，可直接进行发送
若处于不同网络，则将报文转交给自身的默认网关(默认路由器)进行转发

过程

同一网络

网络拓扑

步骤

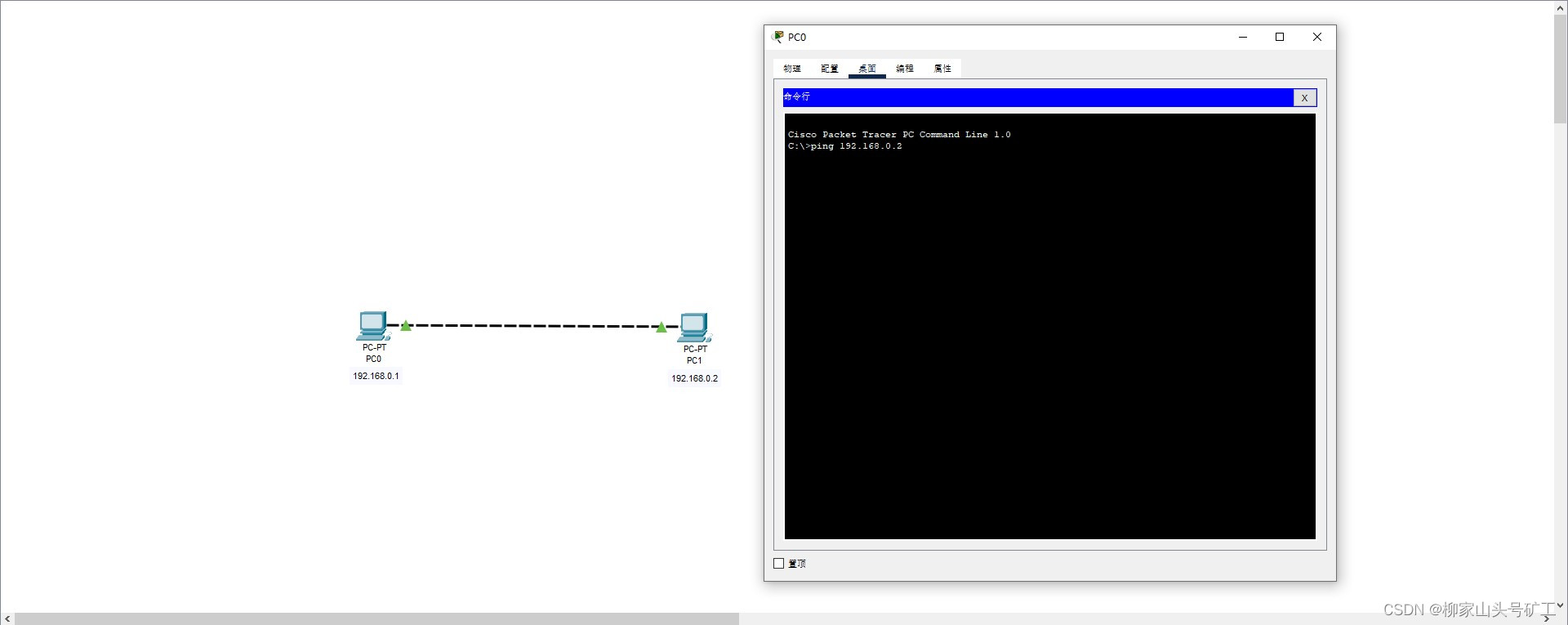

通过命令行方式，使PC0 ping一下 PC1

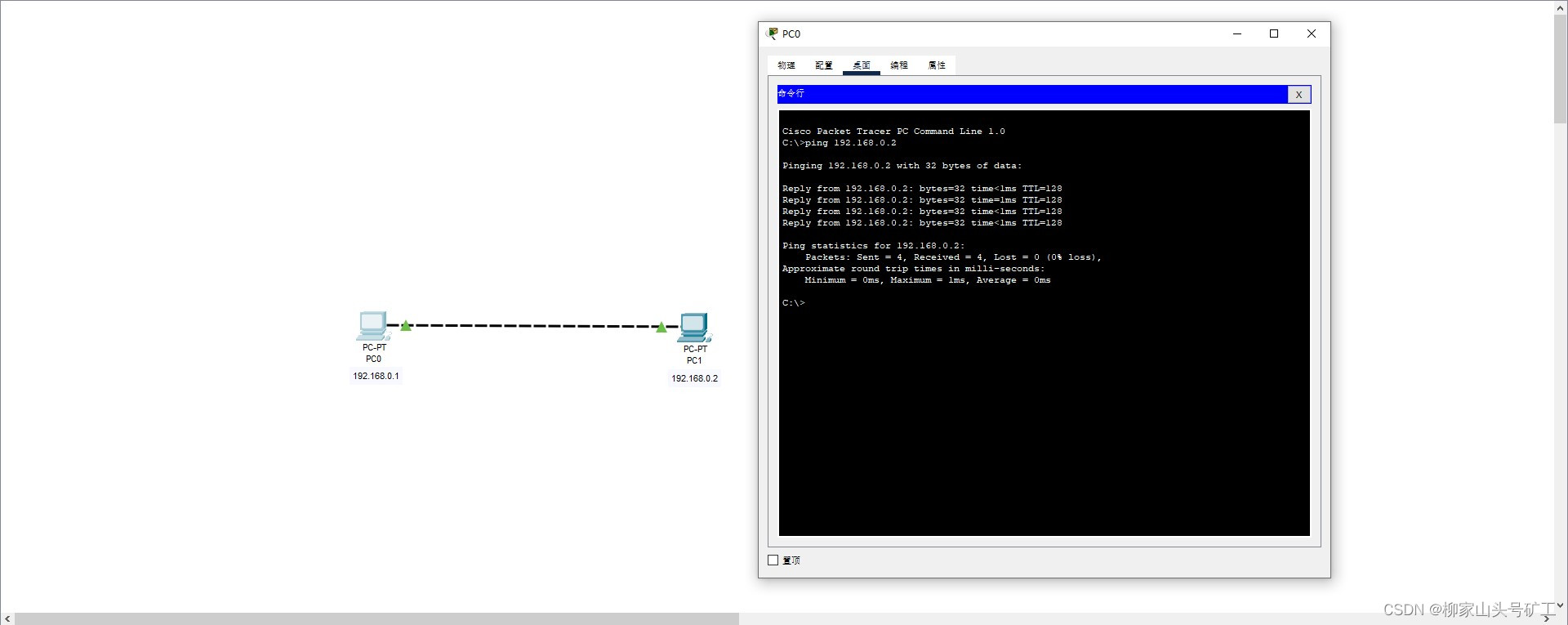

可以看到没有发生丢包的情况

不同网络 & 无路由器

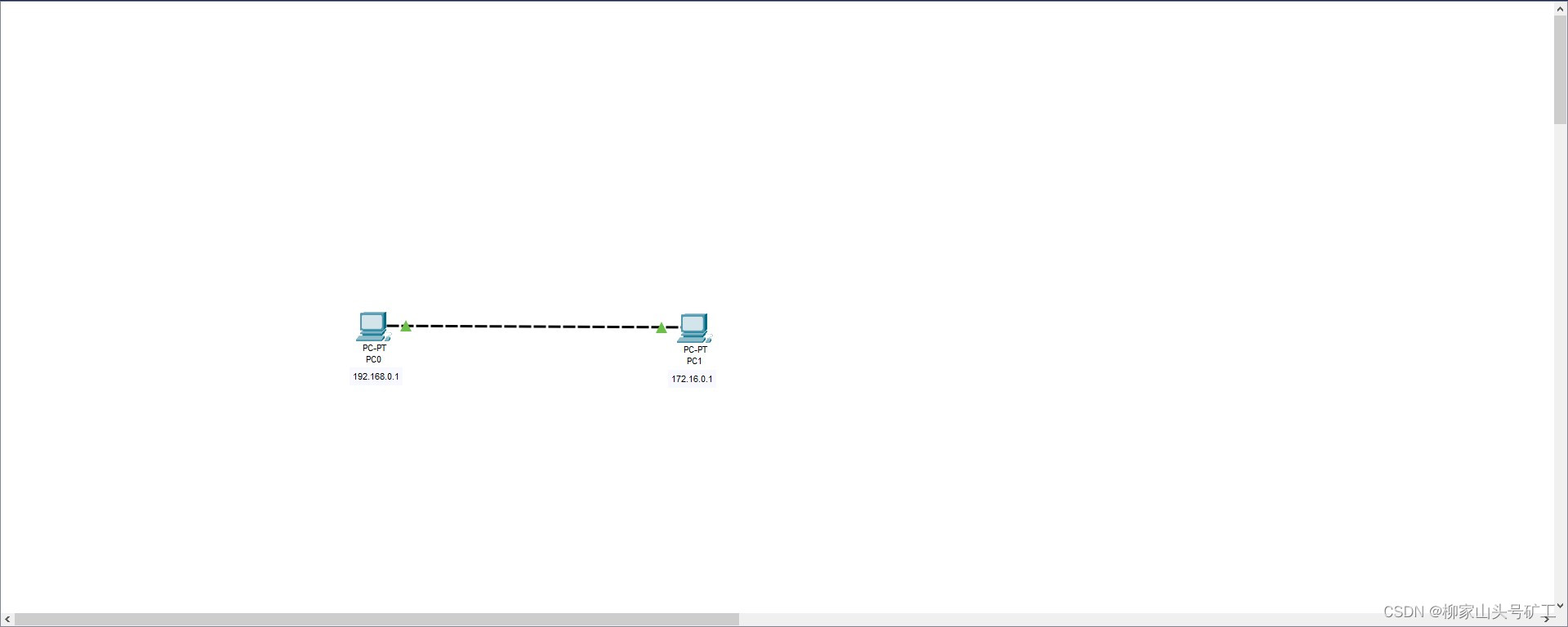

网络拓扑

步骤

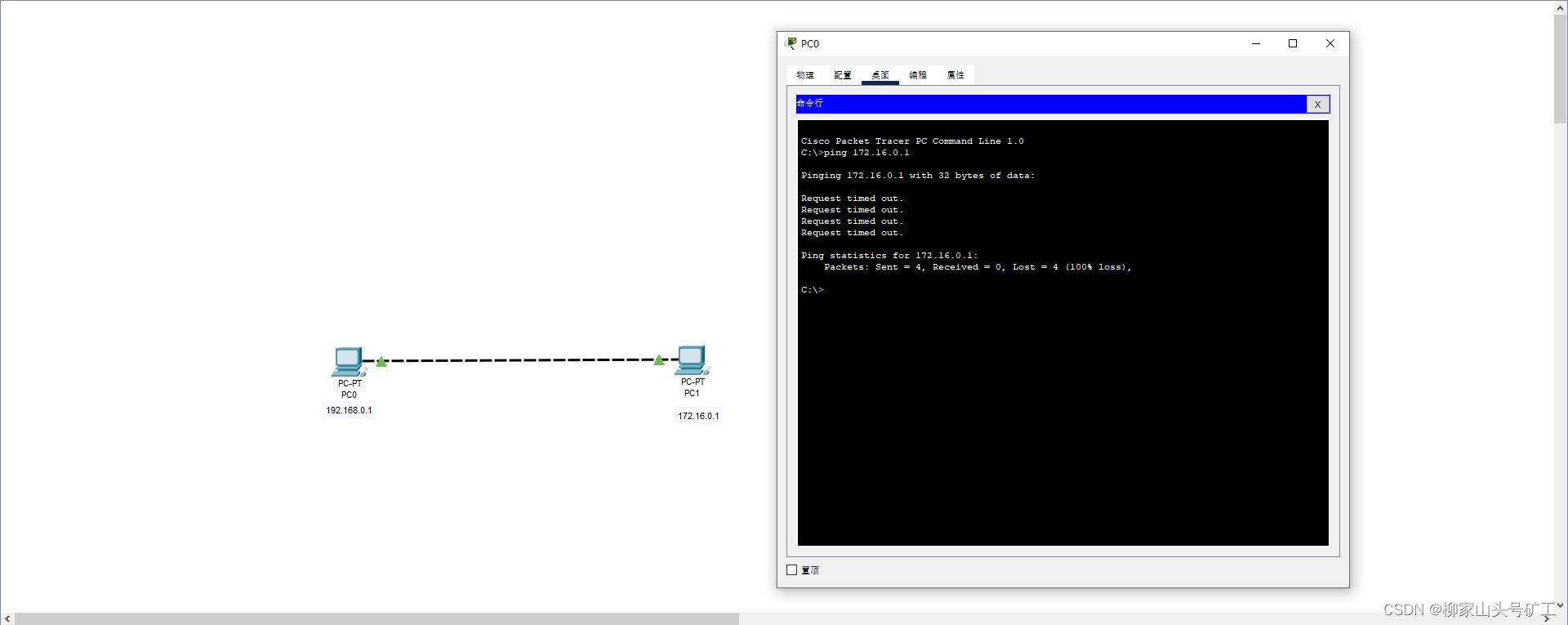

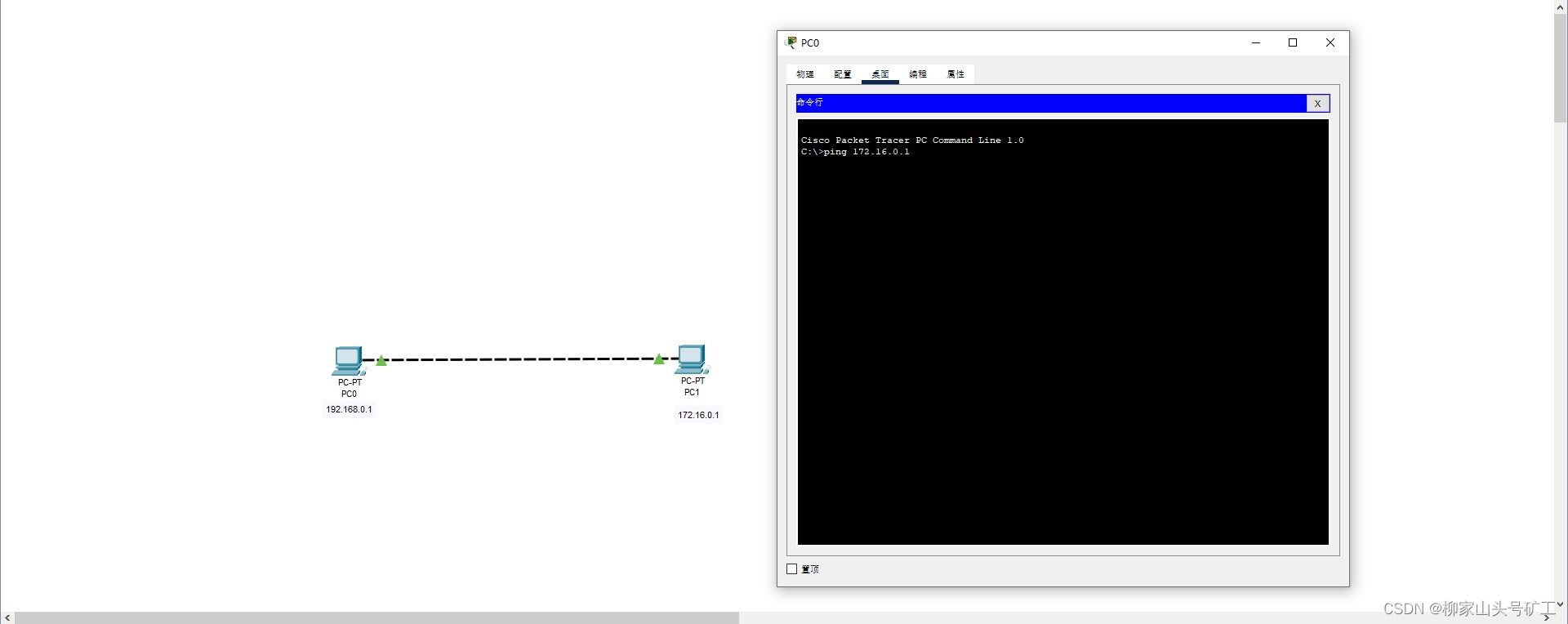

通过命令行方式，使PC0 ping一下 PC1

可以看到丢包严重，所有请求都超时了
这是因为PC0与PC1的IP地址不属于同一网络，不同网络之间的主机进行交流需要借助路由器作为中转

不同网络 & 有路由器

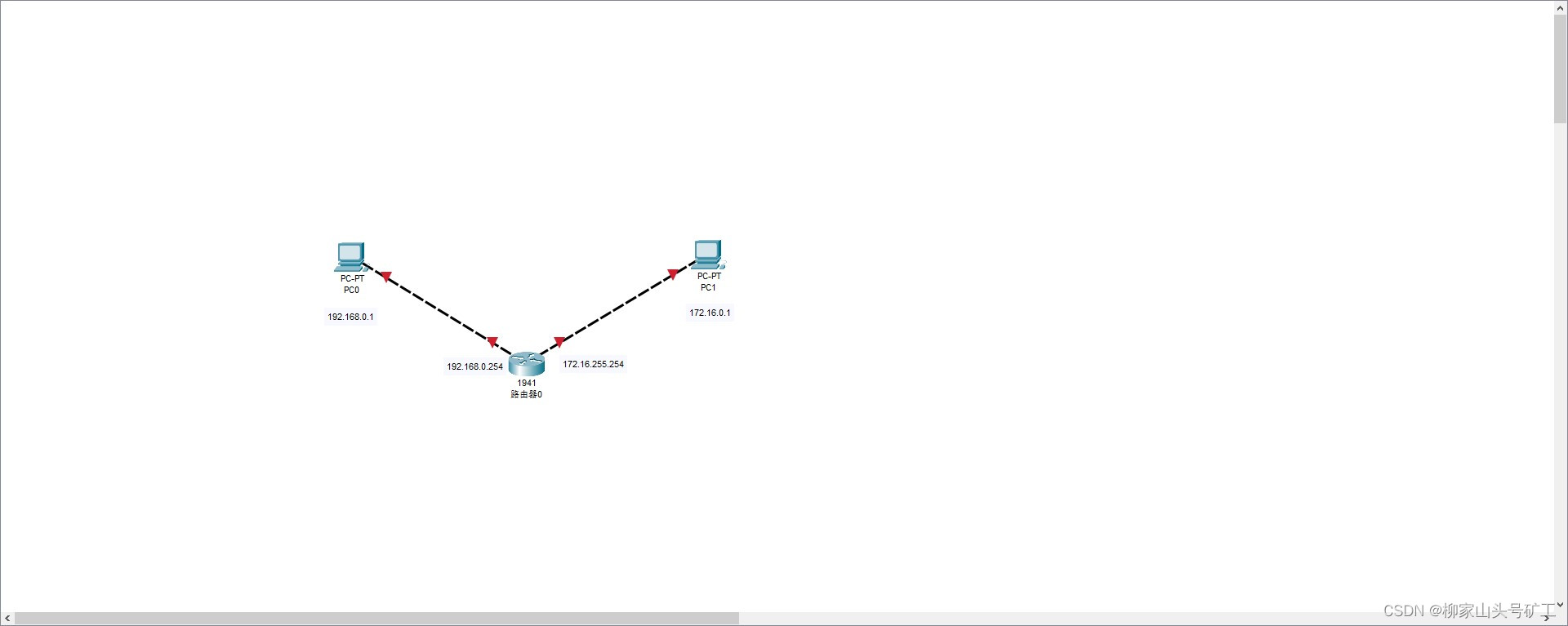

网络拓扑

步骤

首先添加路由器并连线
给与PC0相连的端口一个PC0所属网络的一个IP地址，然后在路由器中启用该端口，最后将PC0的默认网关改为该IP地址
给与PC1相连的端口一个PC1所属网络的一个IP地址，然后在路由器中启用该端口，最后将PC1的默认网关改为该IP地址

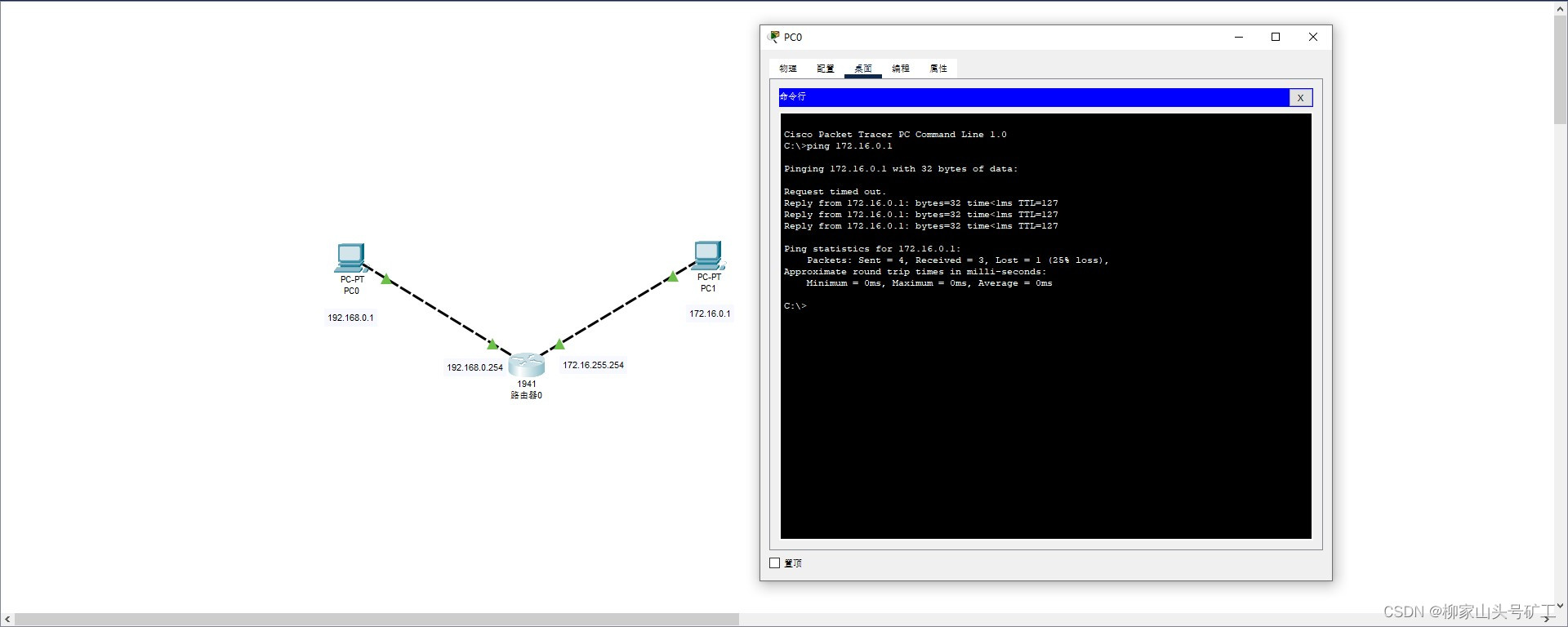

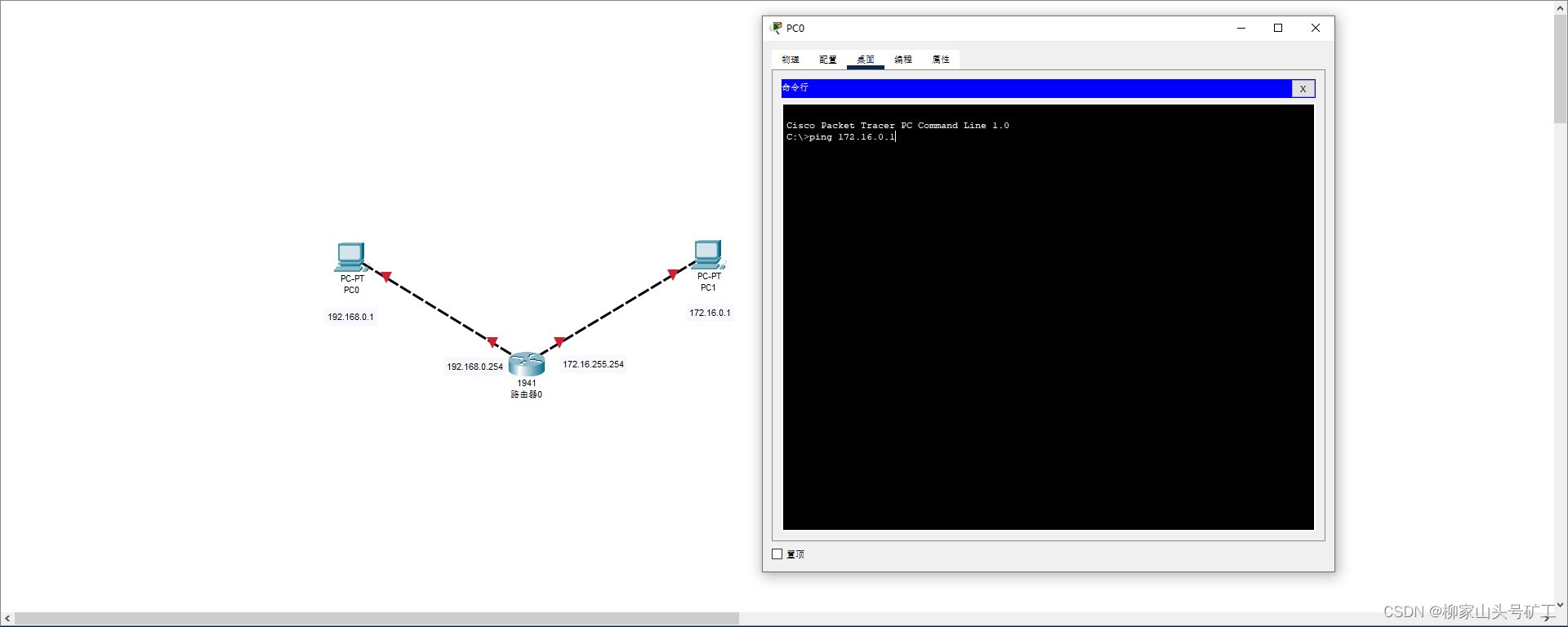

通过命令行方式，使PC0 ping一下 PC1

看到第一个请求超时，随后的三个请求都在规定时间内收到回复
这是因为第一个请求发送时，这几台设备之间并没有相互之间的MAC地址，所以第一个请求需要等待ARP协议工作完成，才能开始发送，所以第一个请求超时，由于前面已经获取相互之间的MAC地址，随后三个请求并不需要等待，所以顺利发送

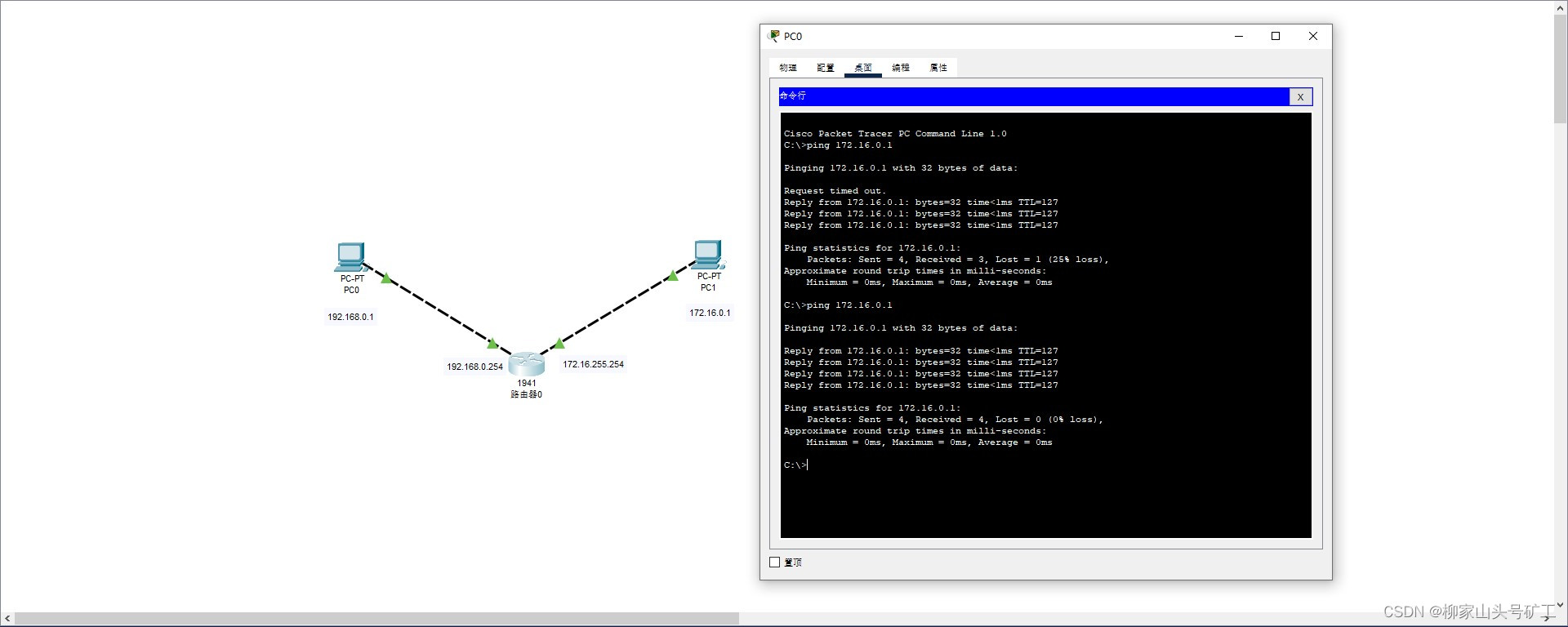

这里进行一下验证，让再PC0 ping一下 PC1
由于之前已经获取相互之间的MAC地址，可以看到四次请求都收到了回复，验证正确
