智能手机无音频场景使用时Audio DSP低功耗的处理

智能手机（或智能手表）等用电池的电子设备对功耗比较敏感，因此不管是使用中还是待机时都要做低功耗处理来省电。前面的文章（智能手表音乐播放功耗的优化）讲了一款智能手表在播放音乐时的低功耗优化，这属于音频场景使用中的低功耗处理，智能手机上的处理也类似。本文讲讲没有音频场景使用时Audio DSP(下文简称ADSP)的低功耗处理。

没有音频场景使用时，ADSP的低功耗处理我处理过两种，一种是音频子系统（包含ADSP、SRAM等）没有PMU（power management unit,电源管理单元）的，另一种则是有PMU的。没有PMU单元的处理比较简单，就是没有音频场景使用时AP把ADSP下电，这样ADSP没任何功耗，但是当有音频场景使用时，AP首先去boot  ADSP（boot过程见文章 Audio DSP boot 过程），然后开始具体的音频场景。Boot需要一定的时间，比如十几毫秒。对于有PMU单元的音频子系统，则要通过PMU做低功耗处理。即ADSP在没有音频场景使用时进入低功耗模式(Low Power Mode, LPM)，有音频场景在使用时，ADSP被唤醒，开始具体的音频场景。下面具体讲。

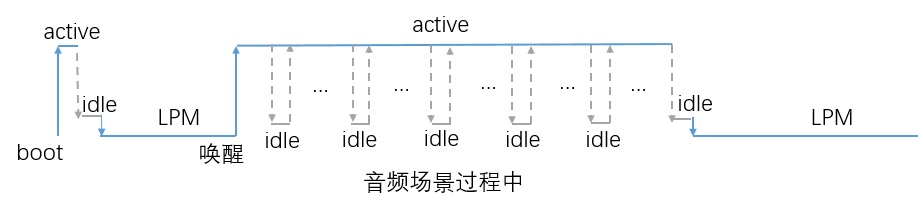

ADSP被boot起来后，如果没有音频场景在使用中，就会进入idle状态。虽然在idle状态，但是也会耗电的，有一定的底电流。对于有PMU的音频子系统，就会通过PMU来做无音频场景使用时的低功耗处理，让功耗降到最小。低功耗处理是硬件和软件相结合的来做。硬件相关的由ASIC做好了，软件是要做好PMU相关的寄存器配置以及相关的逻辑。

先看要做低功耗处理PMU有哪些寄存器要配置。首
