一、平台搭建（VS2012&CAD2016&ObjectARX2016）
1.1安装VS2012和CAD2016
1.2安装ObjectARX2016

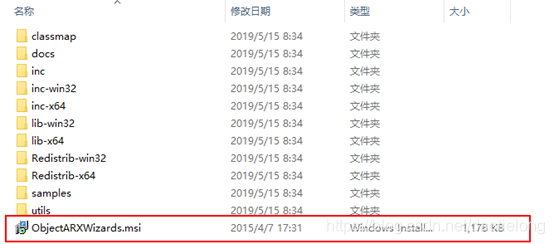

① 以管理员模式运行 “安装向导ObjectARXWizards”文件，如图，如果我们的电脑并没有管理员运行的选项，那么我们需要更改注册表，参考第二步。

② 双击”新建文本文档.reg”文件，点击确认即可。

也可自己创建更改注册表文件，新建一个文本文件，并保存为 MSI右键添加管理员运行.reg 的注册表文件，输入一下内容：

Windows Registry Editor Version 5.00
[HKEY_CLASSES_ROOT\Msi.Package\shell\runas]
@=“以管理员运行”
[HKEY_CLASSES_ROOT\Msi.Package\shell\runas\command]
@="msiexec /i “%1"”

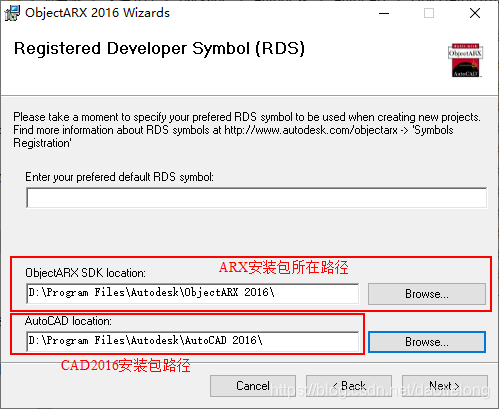

③ 安装过程如下：以管理员运行——》设置安装路径——》next，安装即可。

④ 可能是ARX的原因安装完向导后创建项目总失败，因此需要手动修改配置。

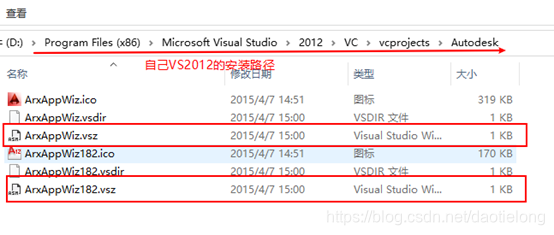

首先，找到VS安装路径下的分别为ArxAppWiz.vsz 和ArxAppWiz182.vsz 文件，
文件内容如下：
VSWIZARD 7.0
Wizard=VsWizard.VsWizardEngine.[WIZVERSION]
Param=“WIZARD_NAME = ArxAppWiz”
Param=“ABSOLUTE_PATH = [TARGETDIR]ArxAppWiz”
Param=“FALLBACK_LCID = 1033”

现在将他们手动改成下面的内容。
ArxAppWiz.vsz文件
VSWIZARD 7.0
Wizard=VsWizard.VsWizardEngine.11.0
Param=“WIZARD_NAME = ArxAppWiz”
Param="ABSOLUTE_PATH = C:\Program Files (x86)\Autodesk\ObjectARX 2016 Wizards\ArxAppWiz”
Param=“FALLBACK_LCID = 1033”

ArxAppWiz182.vsz文件
VSWIZARD 7.0
Wizard=VsWizard.VsWizardEngine.11.0
Param=“WIZARD_NAME = ArxAppWiz182”
Param=“ABSOLUTE_PATH = C:\Program Files (x86)\Autodesk\ObjectARX 2016 Wizards\ArxAppWiz”
Param=“FALLBACK_LCID = 1033”

至此，大家就可以创建项目了。

二、环境配置

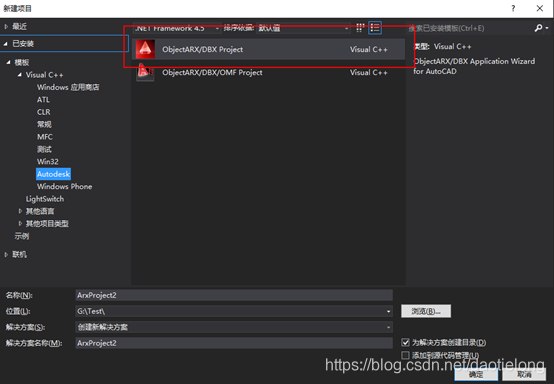

2.1新建项目

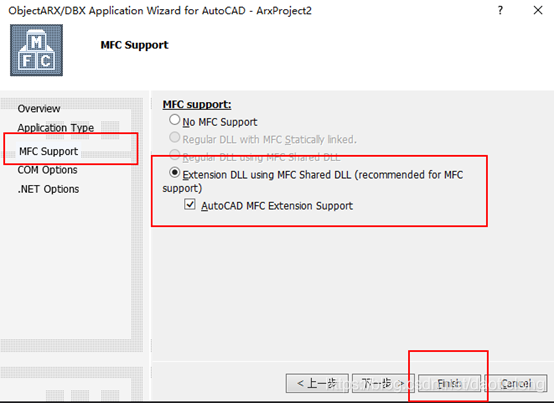

改为支持MFC其他默认，直接完成项目创建。

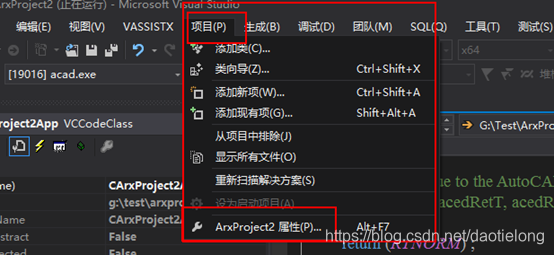

2.配置项目属性

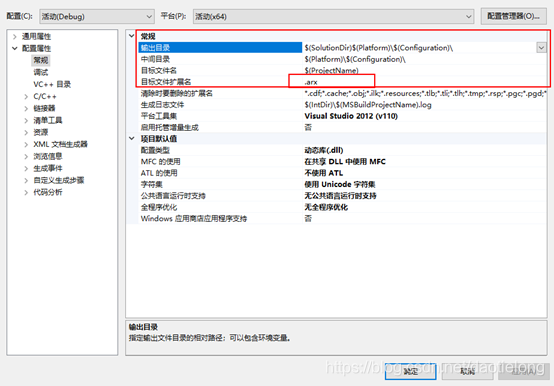

① 常规项可不更改，也可更改路径和文件名。

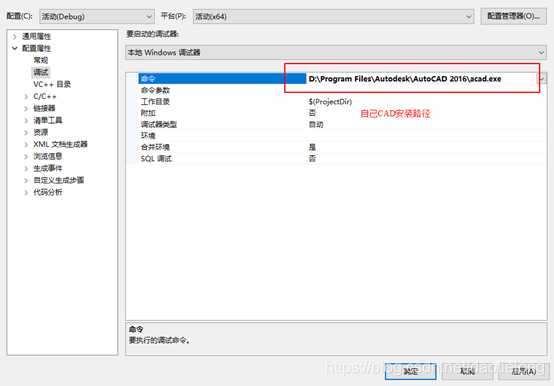

② 调试
更改命令——》CAD路径

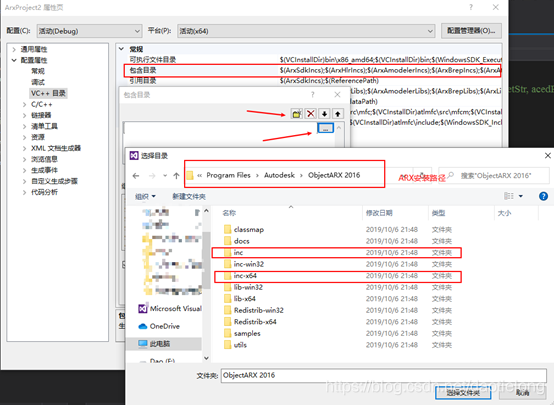

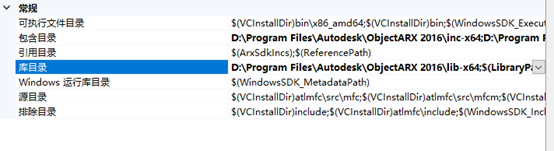

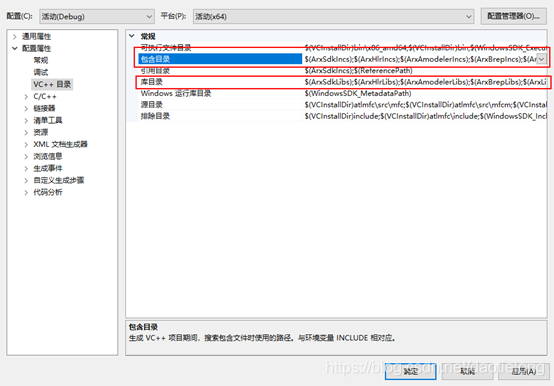

③ VC++目录
添加包含目录和库目录文件，如下



三、创建Hello World程序

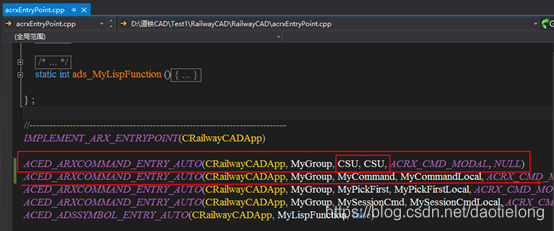

首先注册一条命令，可复制如图所示横线所画行，更改命令为CSU（或其他任意字符），然后编写实现函数。

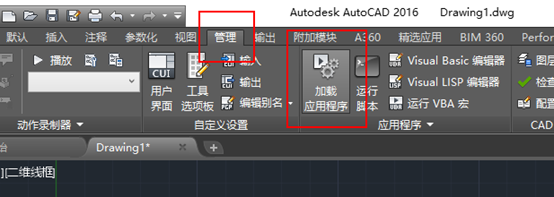

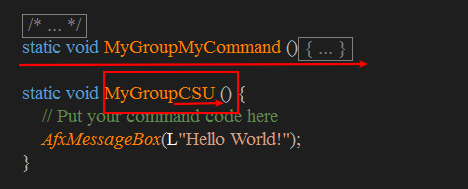

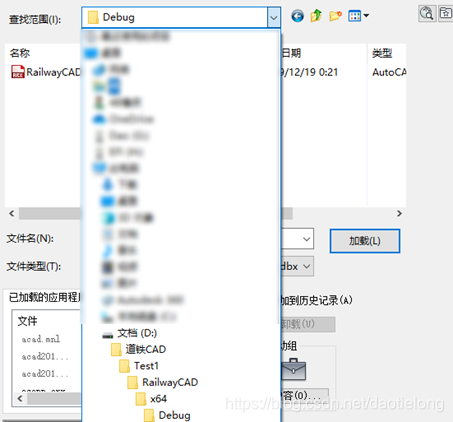

如下图，复制横线处函数，更改函数名并编写函数体如上，然后调试程序即可。程序会自动调用CAD，CAD命令窗口输入appload（ap即可），或菜单栏——》管理——》加载应用程序 ——》加载项目X64文件夹下arx文件。

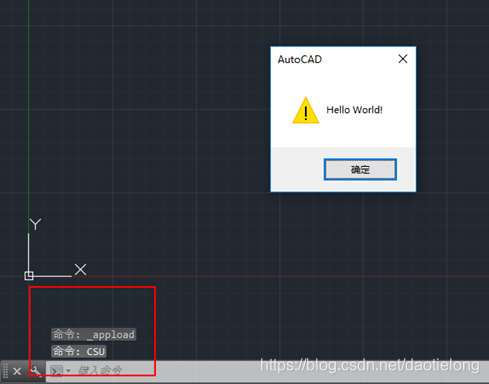

加载之后，命令栏输入CSU，效果如下：
