CAD 二次开发之创建包含文字的线型

1. 简介：

在CAD制图时，为了区分线条往往需要用到包含文字或特殊符号的线型，在这里就分享一个创建包含文字线型的插件。

线型的定义这里就不赘述了，大家可以看两个帖子：

1. ObjectARX创建带文字的线型实例代码
2. autocad线型文件以及形文件

或者这可以研究一下CAD的线型文件 “acad.lin”。

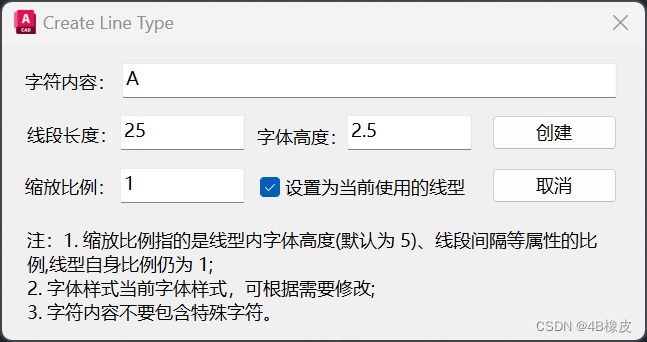

2. 创建界面介绍

• 字符内容：线性中包含字符内容；
• 线段长度：字符之间的直线长度；
• 字体高度：线性中字符的文字高度；
• 缩放比例：即按比例对线段比例和字体高度进行缩放并创建对应的线型，注意此时创建的线型的全局比例仍为 1，譬如：当缩放比例为 2，线段长度为 25，字体高度为 2.5 ，则创建的线型中线段自检长度为 2 * 25 = 50，字体高度为 5,，线型比例仍为 1。
• 设置为当前使用的线型：即创建线性并将其设置为当前工作空间正在使用的线型；
• 其他设置：线型中的字体样式采用工作空间当前的字体样式，如当前字体样式为 “宋体0.7”，则线性中字符内容将采用 “宋体0.7”的字体样式，这就意味着可以通过更改当前的字体样式创建需要的线型。

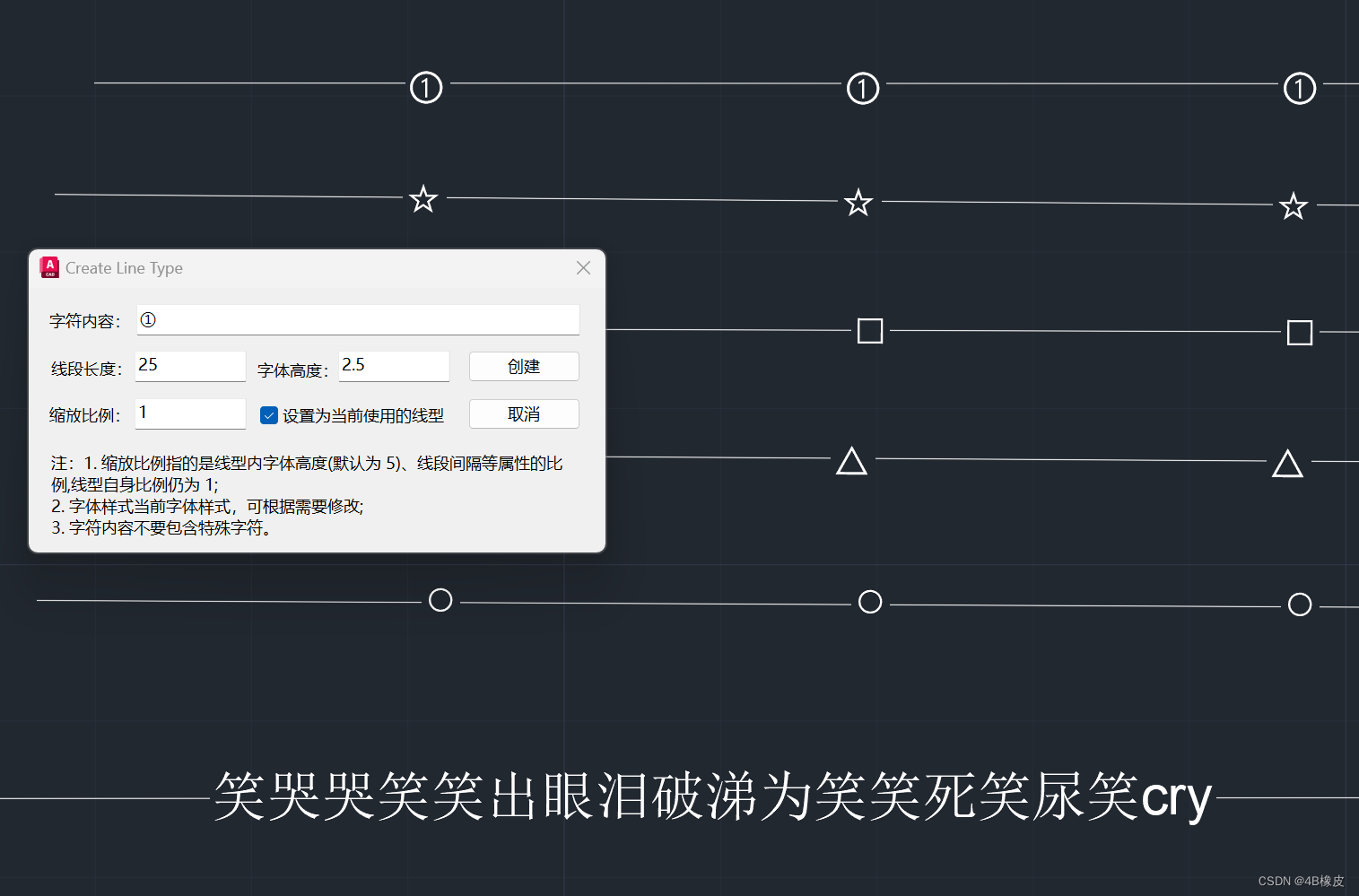

3. 效果与演示

• 效果，线型文件的编码格式是ANSI所以内容不能是表情或特殊符号哈😂（一些符号中文输入可以，英文不行，自己尝试吧嘿嘿）

• 演示–视频上传了一天了还没看见到哪里了。。。自己看插件链接里的演示吧。

4. 说明

创建线型本质上是写线型的定义（可参考前边推荐的两个帖子或者 CAD 的线型定义文件），这其中关键的一点是检算文字内容部分所占用的空间大小，这样才能保证创建的线型中文字处于居中状态。我才用的是在内存空间创建文字实体并获取器包围盒（确定文字空间大小范围）当然也可以通过字高和文字内容的字符数量计算但效果可能不太好，之后就是简单的位置设置了。

5. 插件链接

创建包含文字的线型
http://bbs.mjtd.com/forum.php?mod=viewthread&tid=187883&fromuid=7329897
(出处: 明经CAD社区)
