一 csi（camera serial interface摄像机串行接口）
csi有两种，一种是D-Phy，一种是C-Phy。

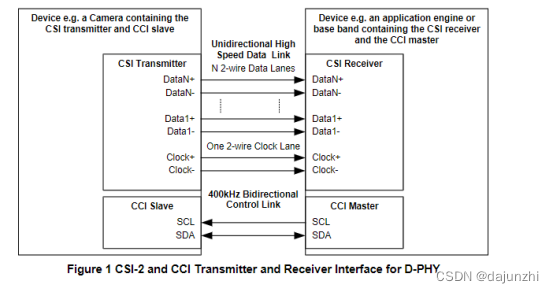

D_Phy是单向差分接口（unidirectional differential interface）,有2个时钟通道和一个或多个2数据通道。

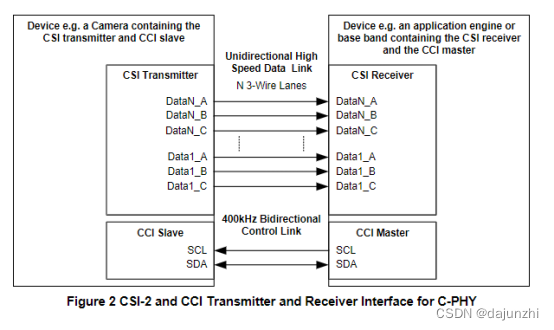

C-Phy有1个或多个3线数据串行通道(3-wire serial data Lane)，每条lane有自己独立的嵌入时钟（its own embedded clock）

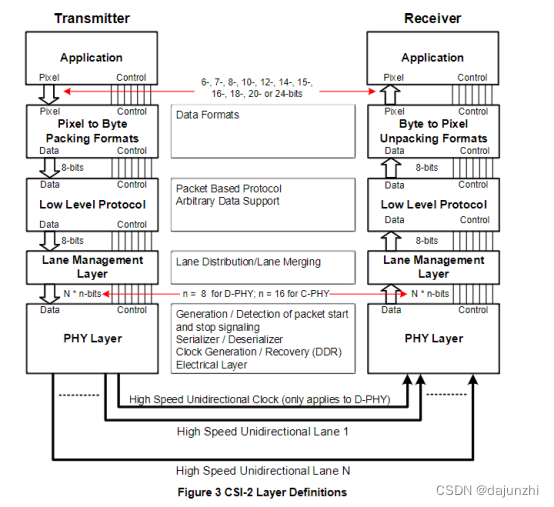

二 CSI-2层定义

1.PHY层：

2.Protocol Layer（协议层）：协议层由几层组成，每层都有不同的作用。主处理器可以使用单个接口处理多个数据。协议层主要是标记多个数据流，以此可以从新区分重建数据。
2.1Pixel/Byte Packing/Unpacking Layer（像素打包层/字节解包层）：在transmitter将像素打包成byte，在receiver层将byte数据解包成bit数据。
2.2Low Level Protocol（底层协议）：Low Level Protocol（LLP）包括建立Sot(start of Transmission)和EoT(End of Transmission)之间bit级和byte级的数据同步。最小传输单位为1byte。
2.3Lane Management（层级管理）：CSI-2可以通过Lane-scalable(通带扩展)来提高性能。
data在protocol Layer是以数据包的形式发出去的。接口的发射端在Low Level Protocol层将包头（header）和错误检查现象（error-checking imformation）加到包内。在receiver端，包头（header）在Low Level Protocol剥离，并由receiver端做相应的逻辑解释。错误检测（error-checking information）信息可以用来检测数据的完整性。

3.Application Layer(应用层):这一层主要是做更高一级的编解码数据。CSI-2规范描述了pixel值到byte的规范。

三 Physical Layer
1.D-PHY
D-PHY有一个clock lane和多个或一个数据lane，需要支持时钟通道的连续的clock信号，也需要支持非连续的clock行为。

在数据包传输中间的时候，连续时钟是还有，但是非连续时钟就进入到LP-11了。LP-11应该是低功耗状态，看看下面的解释。

最小的transmitter：①data lane module：单向的master，HS-TX,LP-TX和CIL-MFEN ②clock lane module：单向的master，HS-TX, LP-TX和CIL-MCNN
