国民技术N32L40X进入Standby

配置GPIO唤醒功能：PWR_STANDBYMode

最新推荐文章于 2025-05-30 09:22:26 发布

原创

最新推荐文章于 2025-05-30 09:22:26 发布 · 399 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#嵌入式硬件 #单片机 #c语言

该代码段展示了如何配置GPIOA的PIN0作为唤醒源进入STANDBY模式。首先初始化GPIO结构体，设置为输入模式并下拉拉低。然后启用PWRWakeUpPin1功能，并检查待机和唤醒标志。最后进入STANDBY模式，使用WFI指令并保留RAM2区域。

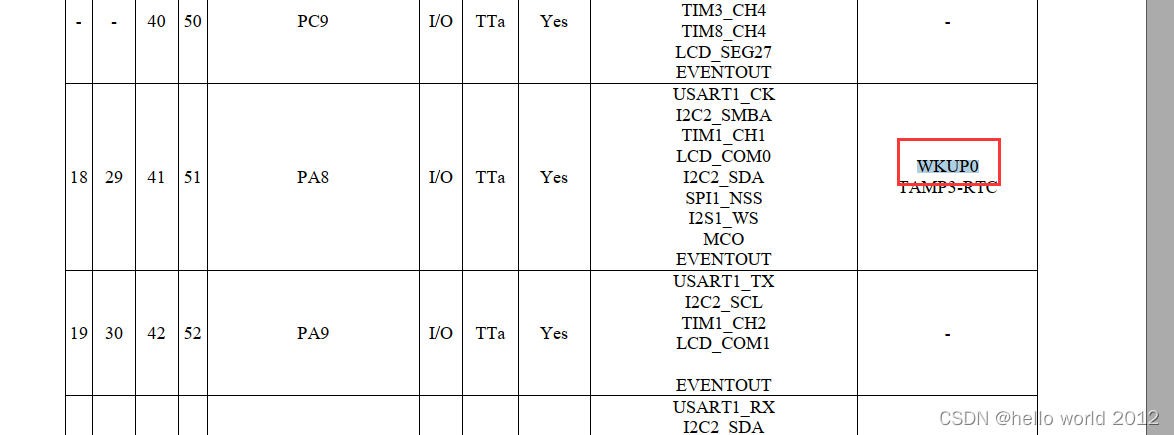

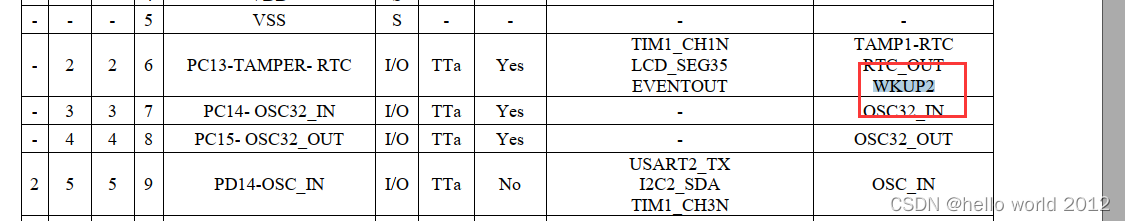

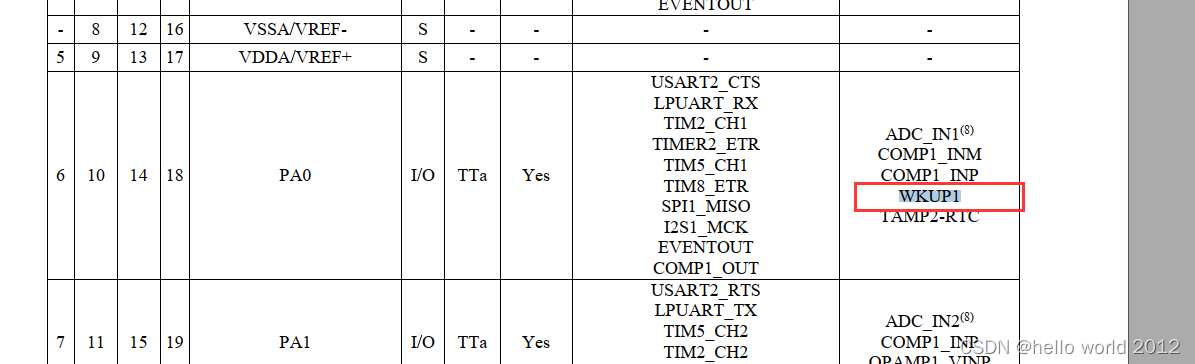

根据上图所示只有如上三个IO可以做Standby唤醒脚。

代码如下

#include "main.h"
#include "Standby.h"
#include "n32l40x_pwr.h"

void Wakeup_Pin_Config(void)
{
    GPIO_InitType GPIO_InitStructure;
    GPIO_InitStruct(&GPIO_InitStructure);
    RCC_EnableAPB2PeriphClk(RCC_APB2_PERIPH_GPIOA, ENABLE);
    GPIO_InitStructure.Pin        = GPIO_PIN_0;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_Input;
    GPIO_InitStructure.GPIO_Pull  = GPIO_Pull_Down;
    GPIO_InitPeripheral(GPIOA, &GPIO_InitStructure);
}

void Wakeup_Config(void)
{
	RCC_EnableAPB1PeriphClk(RCC_APB1_PERIPH_
