信号与传输介质

信号是信息传递的媒介。信号在网络中传输,传递的就是信息,信号就是运载消息的工具,是信息的载体。

信息:不同领域中队与信息的定义不一样,人类对现实世界事物的存在或者运动状态的一种认识。

表示信息的形式:数值,文字,图形,声音,动画。

数据:描述事物的某些属性的具体量值(比如房子多大面积,几个房间)

信号的分类

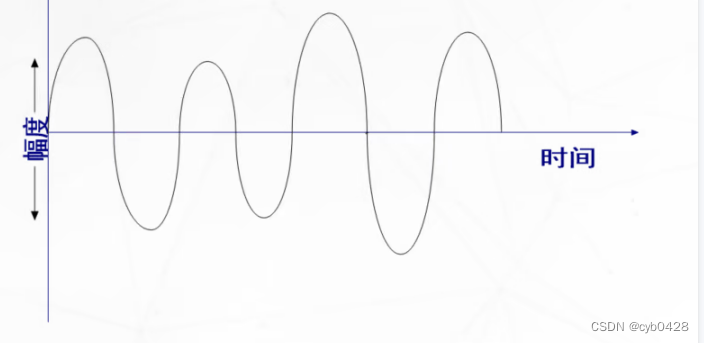

 1.模拟信号:电磁波,信号参数(幅度,频率)大小连续变化的电磁波。

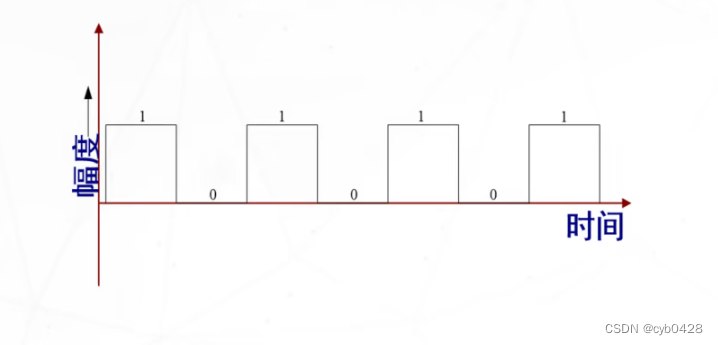

 2.数字信号:是不连续的物理量,信号参数也不连续变化

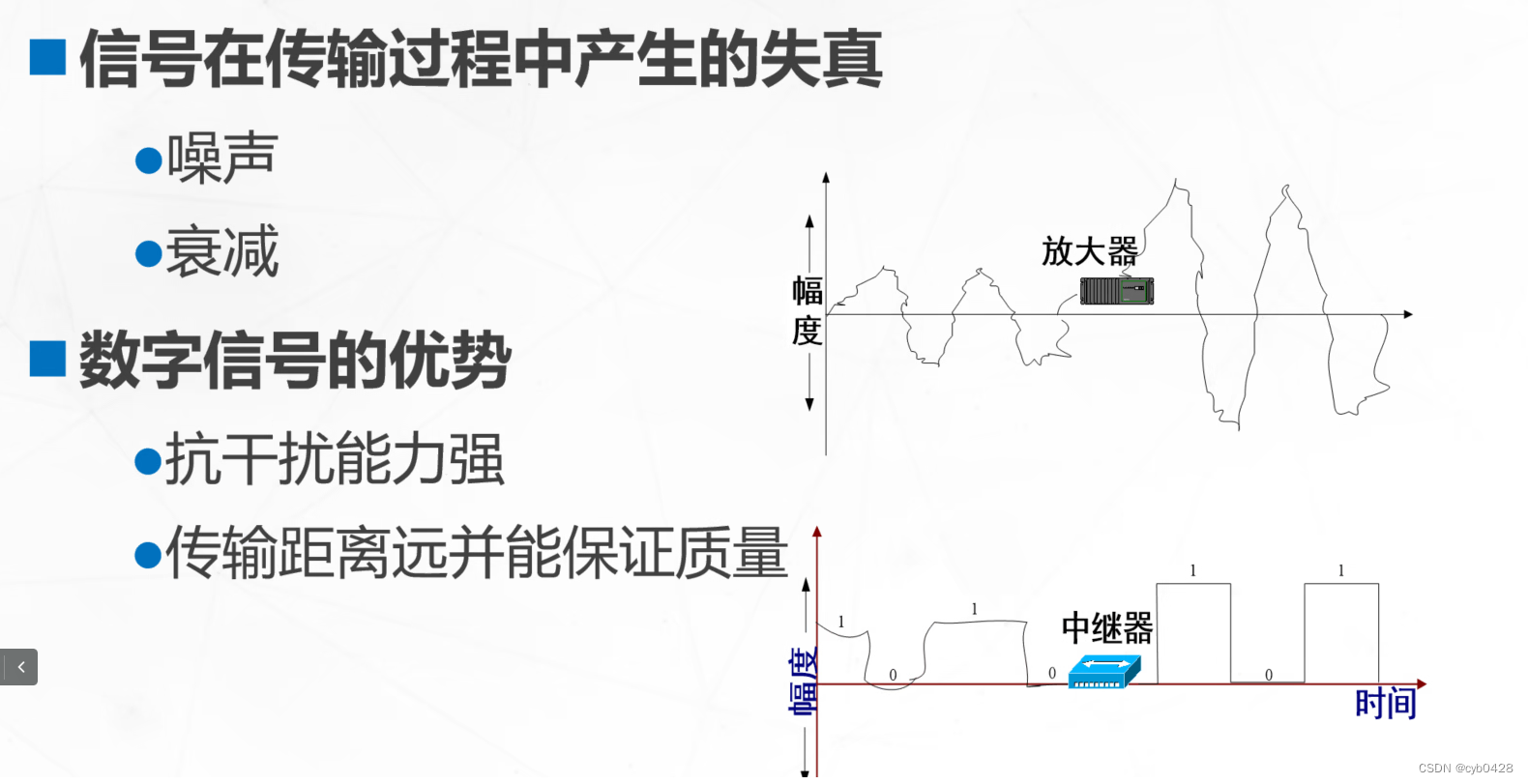

 信号在传输过程中产生的失真

1.噪声:在信号传输处理过程中,设备滋生,环境等干扰因素,产生的一种附加信号,这些信号与输入的信号无关,是有害的。(不是我要传输的的信号,就是噪声)。

2.衰减:信号在传递过程中,能量会逐渐减少(模拟信号,数字信号都会出现衰减)。

中继器:主要是完成物理层的功能,负责在两个节点的物理层上,换位置传递信息,完成信号的复制,调整和放大。

放大器:能把输入的信号的电压或功率放大的装置,比如电子管,晶体管,电源变压器。

直通线:两边都是T568A或者T568B 交叉线:一端是T568A另一端是T568B。

1、工作区子系统(Work A rea Subsystem)
工作区子系统(Work A rea Subsystem)处在用户终端设备(包括电话机、计算机终端、监视器、数据终端等)和水平子系统的信息插座之间,起搭桥的作用。工作区子系统由用户工作区的信息插座以及延伸到工作站终端设备处的连接线缆和适配器组成, 其作用是将用户终端方便有效地与网络连接,以实现信息的传输。(如左下图)常用的信息插座采用RJ45接口。RJ45插座应与其旁边的电源插座保持20cm的距离,信息插座与电源插座的底边沿线距地板水平面30cm。

2、水平子系统
水平子系统是将干线子系统线路延伸到用户工作区。该系统是从各个子配线间出发连向各个工作区的信息插座。而水平干线子系统通常处在同一楼层上,线缆一端接在配线间的配线架上,另一端接在信息插座上

3、管理子系统
管理子系统为各区布线系统的配线间,汇集各区水平线缆,由配线架和跳线组成,负责管理到各工作区的路由及连接分布放置的设备。

4、垂直主干子系统
由设备间子系统(主配线间)到管理子系统(分配线间)的主干线缆组成(大对数电缆或光纤),负责连接主设备间和各分配线间,共同构成主干系统。

5、设备间子系统
设备子系统是整个布线系统的主配线间,主要由服务器、交换机、配线架和跳线组成,负责管理到各工作区的路由及连接分布放置的设备。

6、建筑群子系统
建筑群子系统(Campus Backbone Subsystem)是指由建筑群配线架(CD)与其他建筑群配线架(BD)之间的缆线及配套设施组成的系统。

综合布线的优点

1.结构清晰,便于管理维护材料统一先进,适应今后的发展需要灵活性强,适应各种不同的需求,使用非常灵活便于扩充,既节约费用又提高了系统的可靠性
2、综合布线中使用的材料:线槽、桥架、配线架等
3、综合布线实施流程包括:打孔、装槽、布线、上架、测试等布置遵循横平竖直。

光纤的特点:1.传输带宽高2.传输距离远3.抗干扰能力强

光纤:信号转换为光信号,通过光纤传输。光信号---->信息

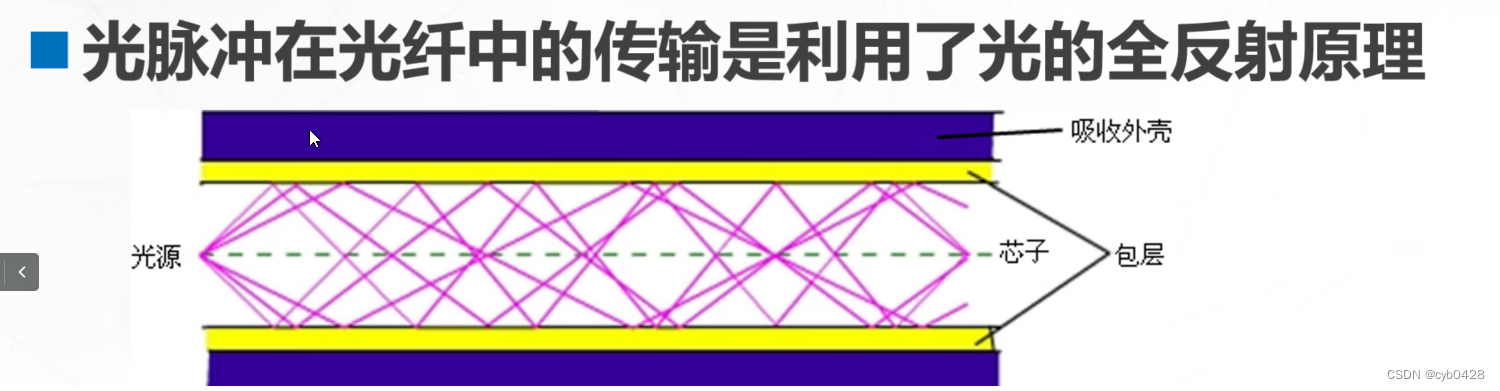

光脉冲在光纤中的传输是利用了光的全反射原理

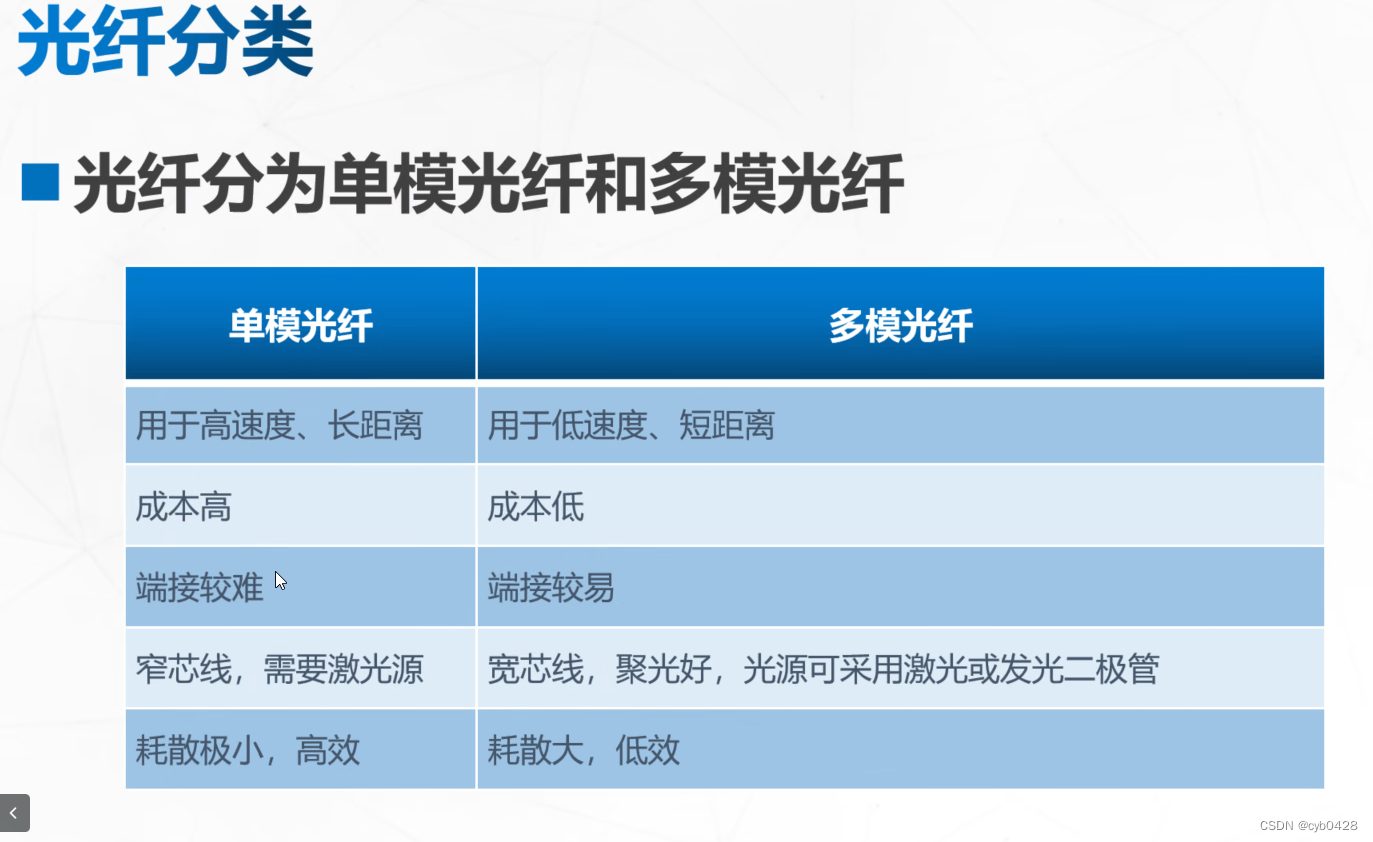

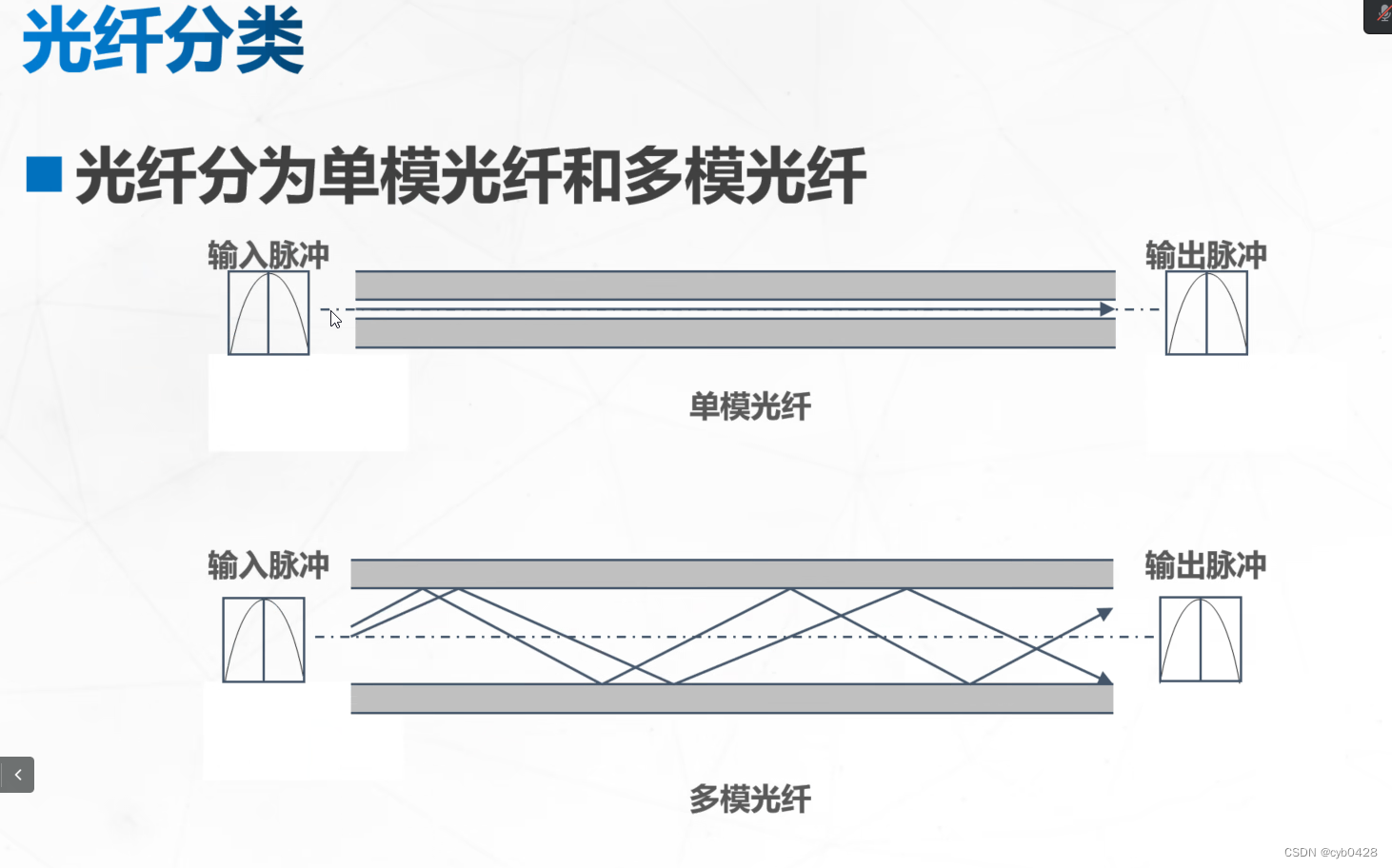

光纤分为单模光纤(一般军事上使用)和多模光纤(一般为家用)。

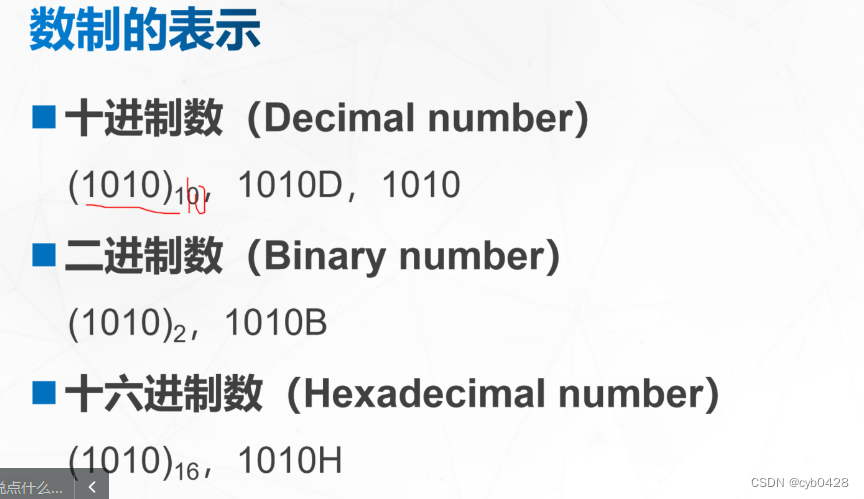

计算机的数制

数制:技术的方法,只用一组固定的符号和统一的规划表示数值的方法

数位:指数字,符号在一个数中所处的位置

基数:指在某种进位技术制中,数位上所能使用的数字符号的数

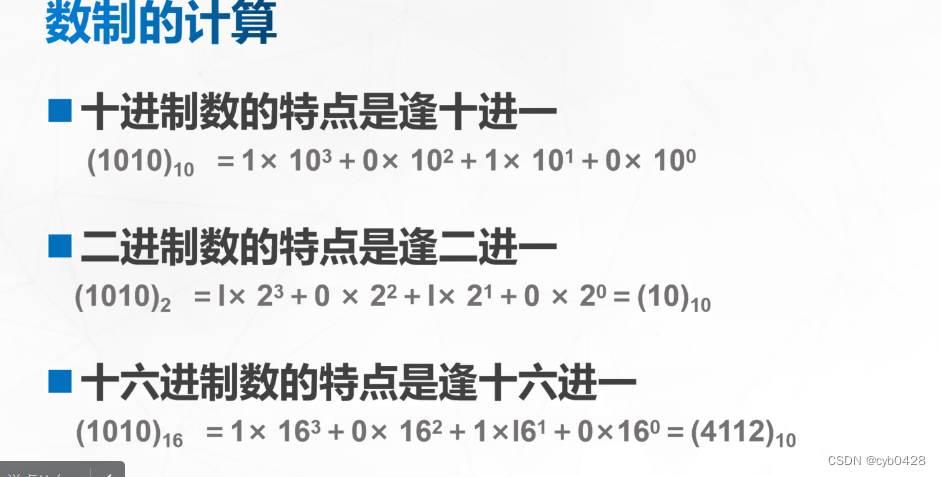

位权:指在某种进位计数制中,数位所表示的大小,即处在某一位上“1”所表示的数值的大小



 计算机进制算法都是从后往前的

比如

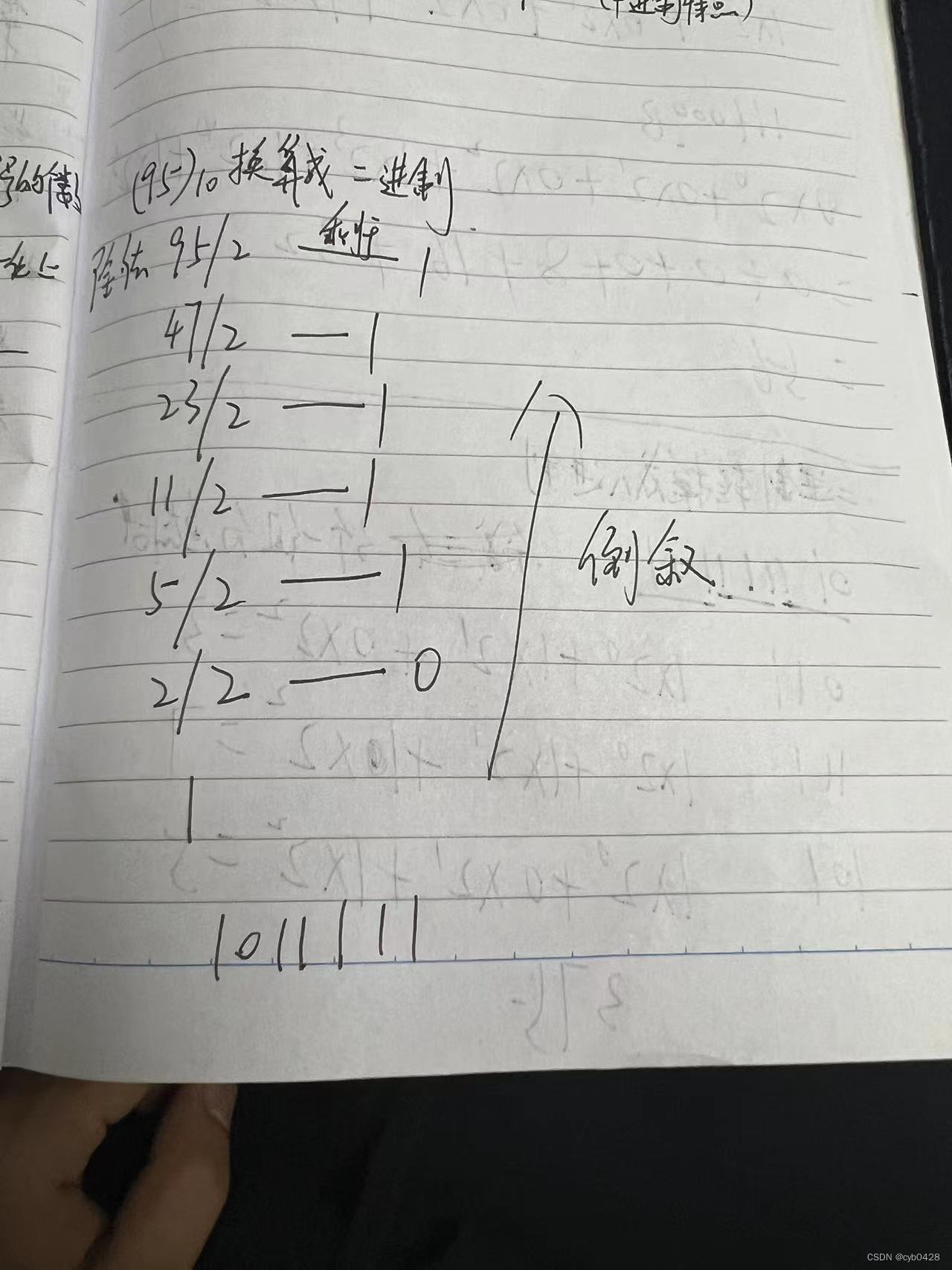

1.十进制换算成二进制

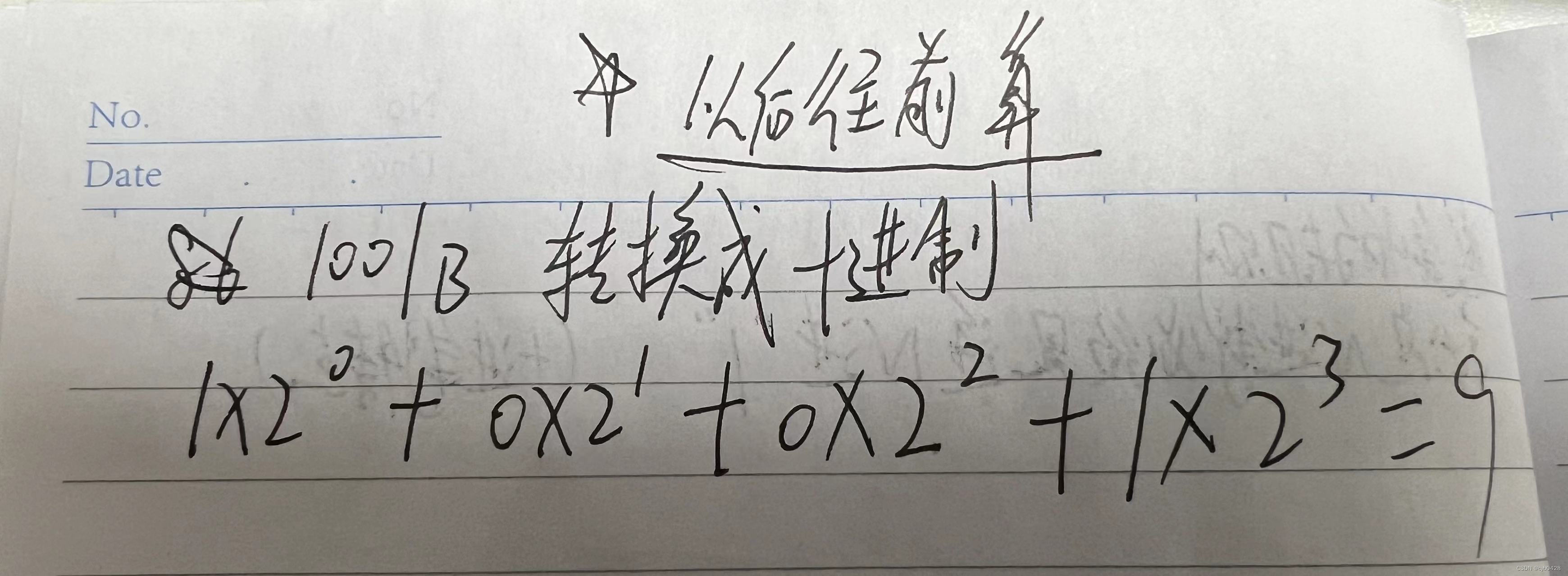

2.二进制换算成十进制

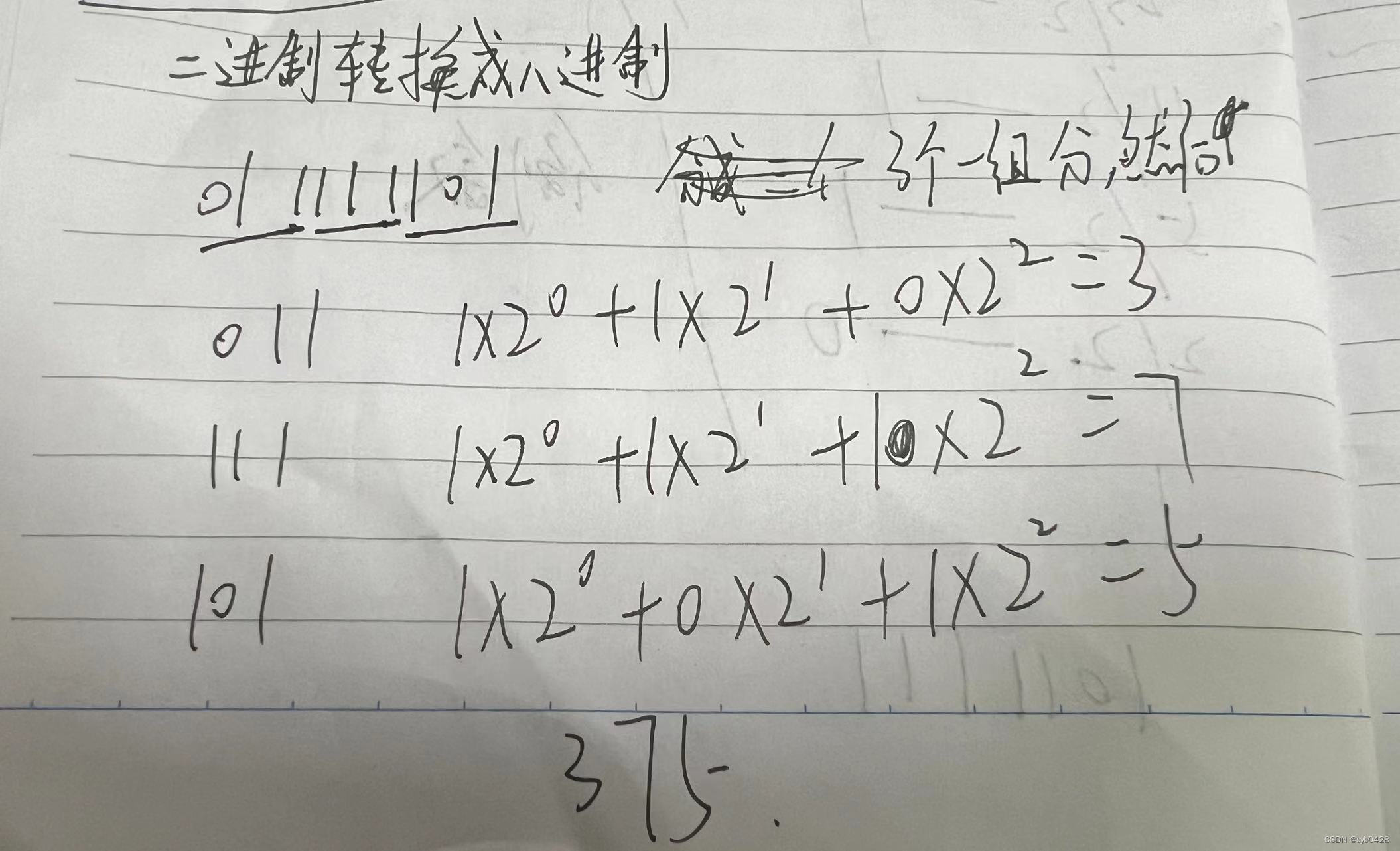

3.二进制换算成八进制(从后往前数,三个数字为一组)

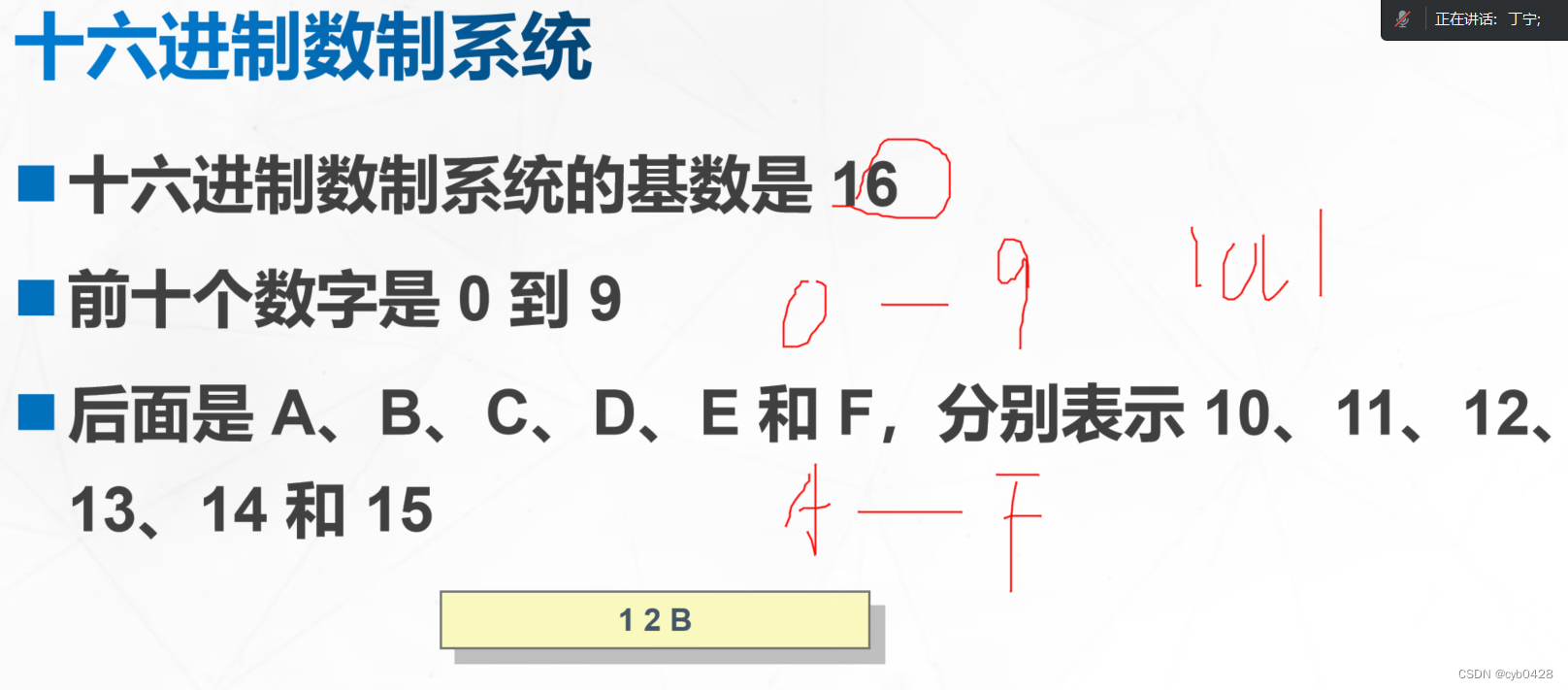

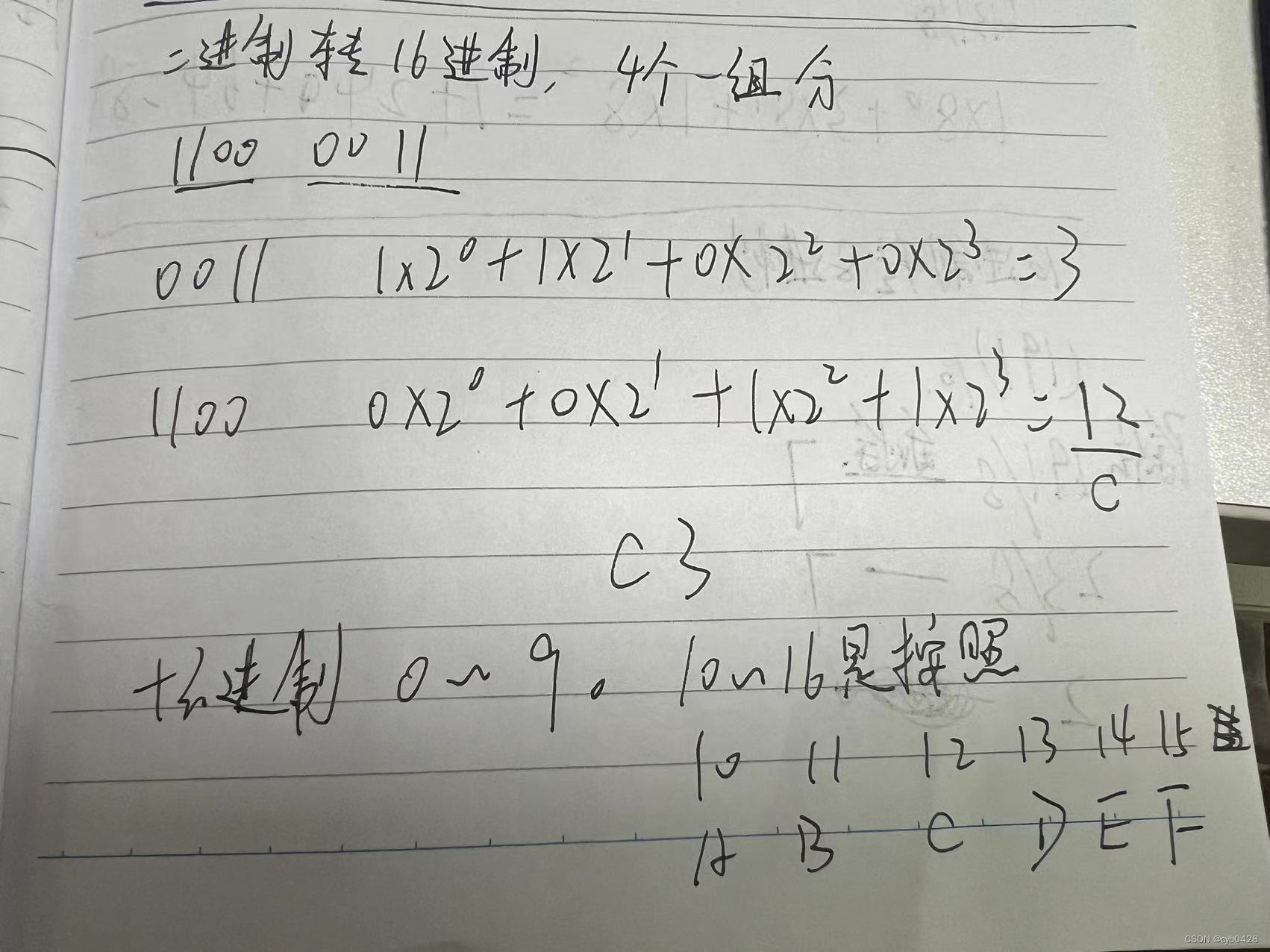

 4.二进制换算成16进制(从后往前数,四个数字为一组)

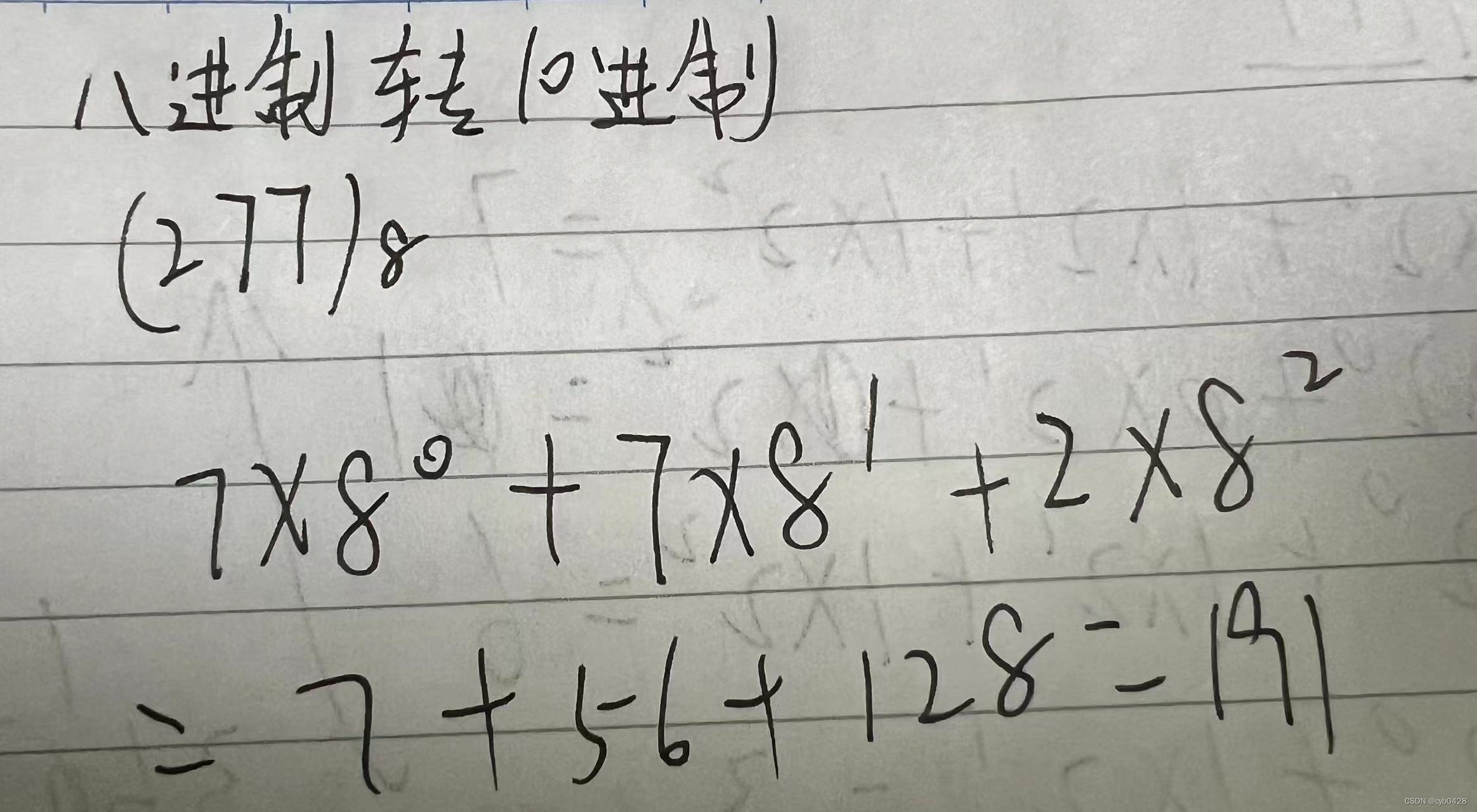

5.八进制换算10进制

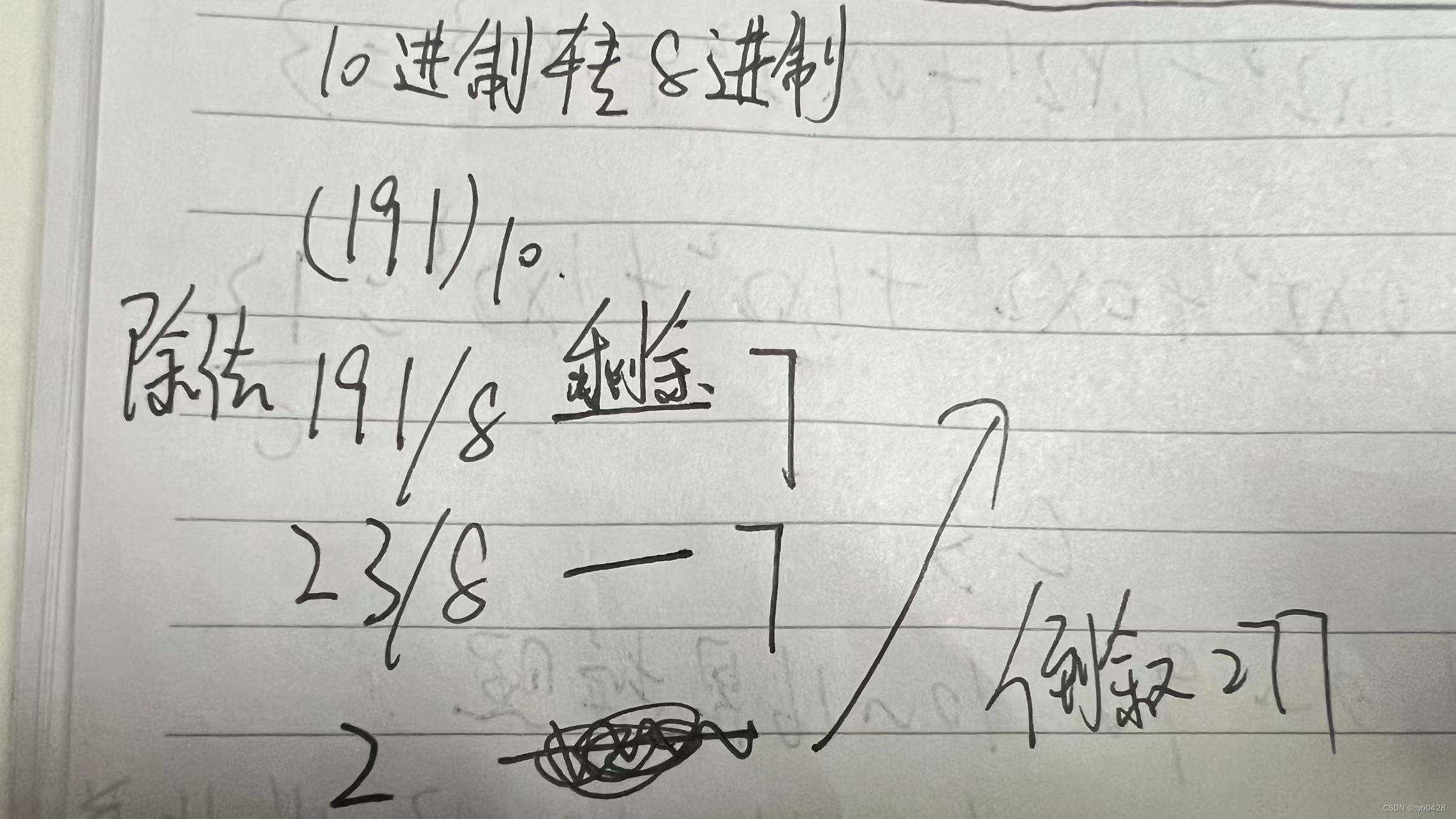

 6.10进制转8进制

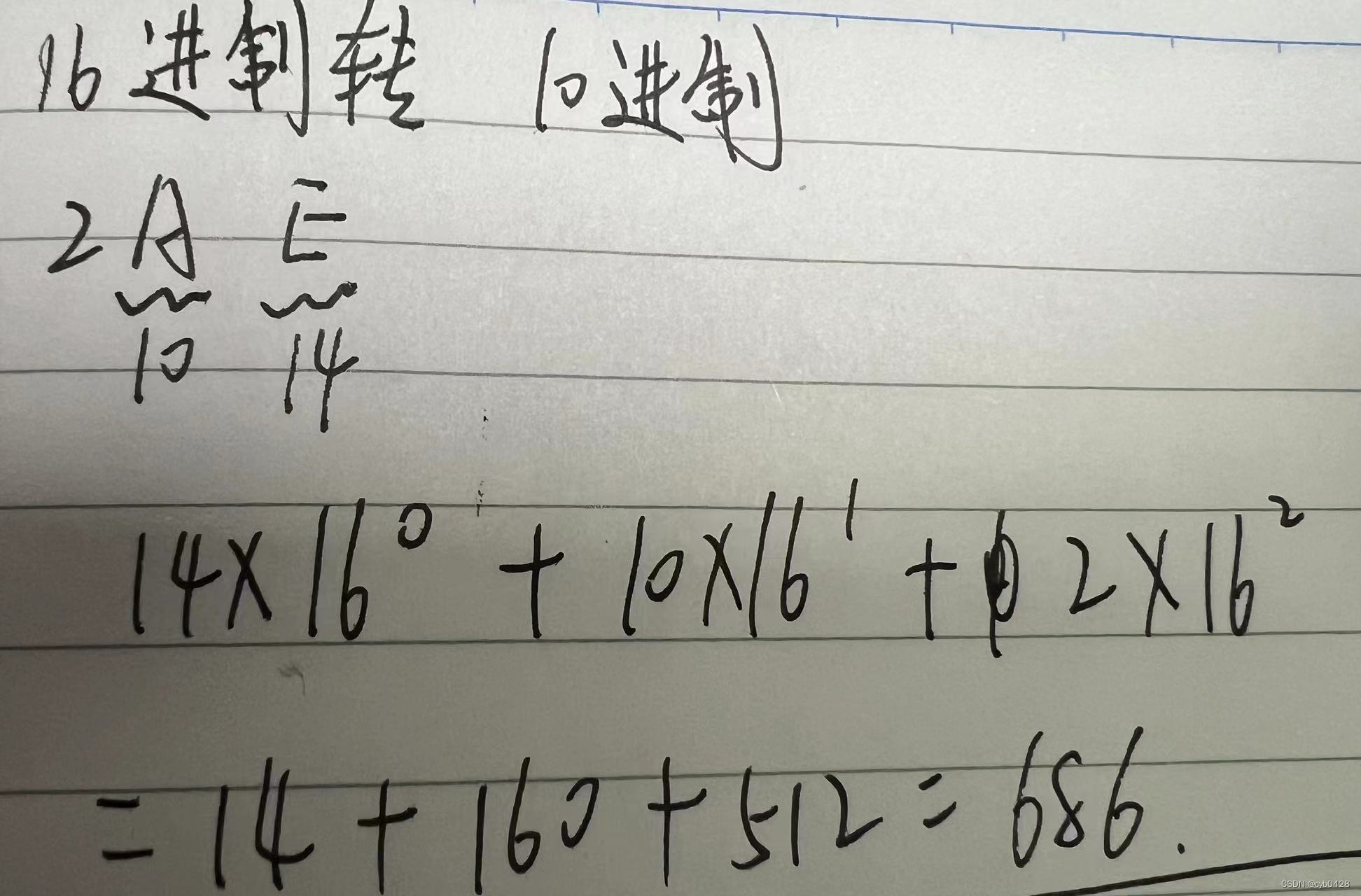

 7.16进制转十进制

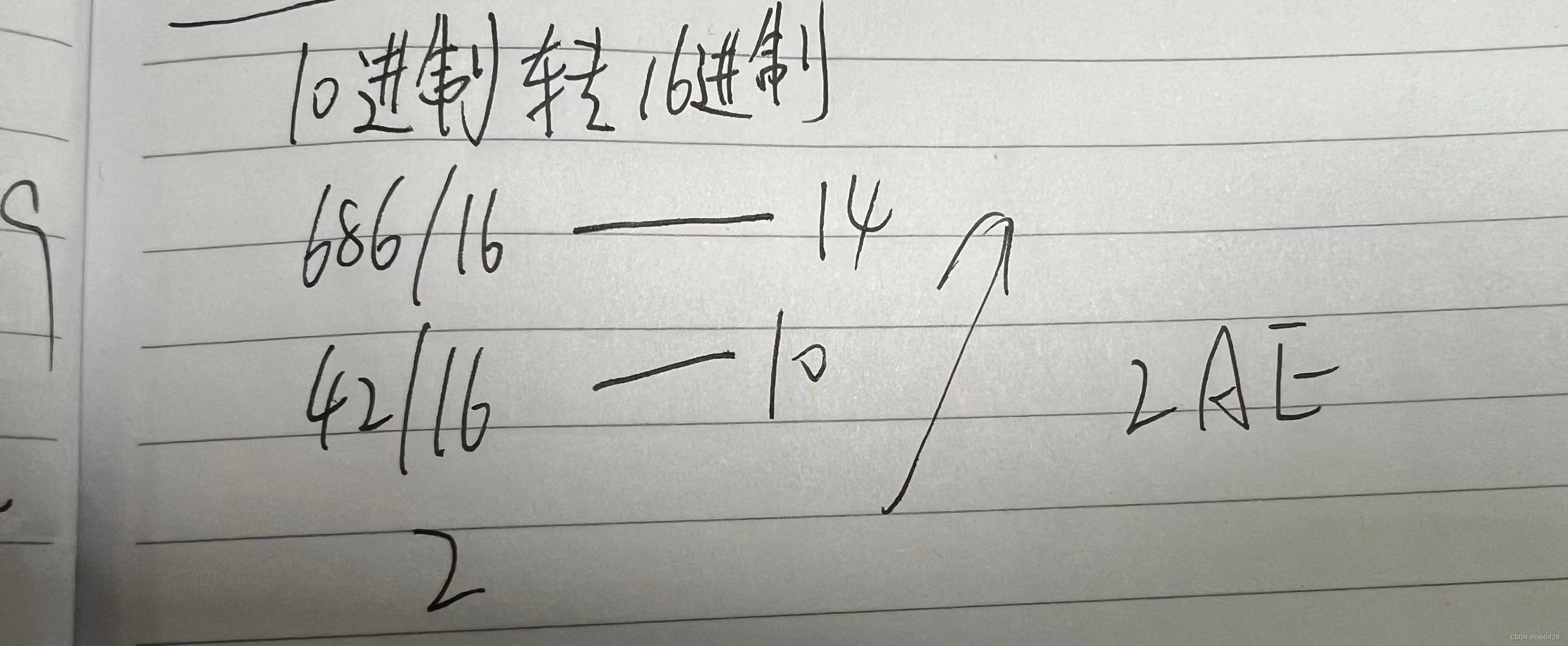

 8.10进制转16进制

总结:1.进制换算都是从后面往前算,二进制换8进制是从后往前3个数字一组,2进制换16进制是从后往前算四个数字一组。

          2.10进制转换其他进制用除法(二进制/2,八进制/8,16进制/16)
