0 主要对games101中的离线渲染做一个归纳

1 Whitted-Style Ray Tracing 只考虑折射反射（可以多次反射、折射）

Whitted-style光线追踪算法是由Turner Whitted在1980年提出的，用于解决复杂曲面的反射折射效果。
最终每个像素的颜色（相比于blin phong 模型多了反射和折射）：

fragColor = 直接光照颜色 + 反射光带来的颜色 + 折射光带来的颜色。

核心思想：利用了光路是可逆的，由浅入深主要有以下两个步骤：

1.1 step1: rayCasting

如下图：从相机作为原点出发，连接像素发射一条光线ray，假设碰撞到物体就结束(不反射，不折射3)，那么直接光源照射到碰撞到物体的点，然后逆着ray到对应的像素，就得到了对应像素的颜色，这个过程我们显而易见只考虑了从物体直接射到像素的ray，并没有考虑折射和反射，所以这个第一步相当于blin phong模型
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-K7wJNJ8u-1655195989969)(https://raw.githubusercontent.com/xychen5/blogImgs/main/imgs/Whitted-StyleRayTracing_rayCasting.5jwjx8mj4ak0.webp)]

1.2 step2: 考虑反射折射的rayCasting

从图中清晰看到，ray照射到球体，发生了反射，折射，那么可以看到，这是折射2次，反射1次的图，那么ray对应的像素的颜色贡献有：最左边圆上的点的直射，来自三角形的点的反射，来自正方形的折射两次以后的颜色，很显然这个rayCasting过程会随着折射与反射递归，具体递归(也就是追踪过程的一些细节)：

1 设置最大次数，以停止
2 光反射折射都是有能量损耗的，比如折射以后进入下一次递归乘以一个系数
3 若没碰到物体，返回背景色即可
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-0o6yQ7DK-1655195989970)(https://raw.githubusercontent.com/xychen5/blogImgs/main/imgs/Whitted-StyleRayTracing.1xxchqgzstxc.webp)]

看看具体代码实现：

// ------------------------- 设置材质
    auto sph2 = std::make_unique<Sphere>(Vector3f(0.5, -0.5, -8), 1.5);
    sph2->ior = 1.5;
    sph2->materialType = REFLECTION_AND_REFRACTION;
    scene.Add(std::move(mesh));
    scene.Add(std::make_unique<Light>(Vector3f(-20, 70, 20), 0.5));
    scene.Add(std::make_unique<Light>(Vector3f(30, 50, -12), 0.5));

// ------------------------- 调用处
void Renderer::Render(const Scene& scene)
{
    std::vector<Vector3f> framebuffer(scene.width * scene.height);
    std::vector<Vector3f> framebuffer2(scene.width * scene.height);

    float scale = std::tan(deg2rad(scene.fov * 0.5f));
    float imageAspectRatio = scene.width / (float)scene.height;

    // Use this variable as the eye position to start your rays.
    Vector3f eye_pos(0);
    int m = 0;
    for (int j = 0; j < scene.height; ++j)
    {
        for (int i = 0; i < scene.width; ++i)
        {
            // generate primary ray direction
            float x;
            float y;
            // TODO: Find the x and y positions of the current pixel to get the direction
            // vector that passes through it.
            // Also, don't forget to multiply both of them with the variable *scale*, and
            // x (horizontal) variable with the *imageAspectRatio*
            // To NDC space
            x = (float)i / scene.width - 0.5;
            y = (float)(scene.height - j) / scene.height - 0.5;
            // To world space
            x *= scale * imageAspectRatio;
            y *= scale;

            Vector3f dir = Vector3f(x, y, -1); // Don't forget to normalize this direction!
            dir = normalize(dir);
            framebuffer[m++] = castRay(eye_pos, dir, scene, 0);
        }
        UpdateProgress(j / (float)scene.height);
    }

    // save framebuffer to file
    FILE* fp = fopen("binary.ppm", "wb");
    (void)fprintf(fp, "P6\n%d %d\n255\n", scene.width, scene.height);
    for (auto i = 0; i < scene.height * scene.width; ++i) {
        static unsigned char color[3];
        color[0] = (char)(255 * clamp(0, 1, framebuffer[i].x));
        color[1] = (char)(255 * clamp(0, 1, framebuffer[i].y));
        color[2] = (char)(255 * clamp(0, 1, framebuffer[i].z));
        fwrite(color, 1, 3, fp);
    }
    fclose(fp);
}



// ------------------------- castRay
Vector3f castRay(
        const Vector3f &orig, const Vector3f &dir, const Scene& scene,
        int depth)
{
    if (depth > scene.maxDepth) {
        return Vector3f(0.0,0.0,0.0);
    }

    Vector3f hitColor = scene.backgroundColor;
    if (auto payload = trace(orig, dir, scene.get_objects()); payload)
    {
        Vector3f hitPoint = orig + dir * payload->tNear;
        Vector3f N; // normal
        Vector2f st; // st coordinates
        payload->hit_obj->getSurfaceProperties(hitPoint, dir, payload->index, payload->uv, N, st);
        switch (payload->hit_obj->materialType) {
            case REFLECTION_AND_REFRACTION:
            {
                Vector3f reflectionDirection = normalize(reflect(dir, N));
                Vector3f refractionDirection = normalize(refract(dir, N, payload->hit_obj->ior));
                Vector3f reflectionRayOrig = (dotProduct(reflectionDirection, N) < 0) ?
                                             hitPoint - N * scene.epsilon :
                                             hitPoint + N * scene.epsilon;
                Vector3f refractionRayOrig = (dotProduct(refractionDirection, N) < 0) ?
                                             hitPoint - N * scene.epsilon :
                                             hitPoint + N * scene.epsilon;
                Vector3f reflectionColor = castRay(reflectionRayOrig, reflectionDirection, scene, depth + 1);
                Vector3f refractionColor = castRay(refractionRayOrig, refractionDirection, scene, depth + 1);
                float kr = fresnel(dir, N, payload->hit_obj->ior);
                hitColor = reflectionColor * kr + refractionColor * (1 - kr);
                break;
            }
            case REFLECTION:
            {
                float kr = fresnel(dir, N, payload->hit_obj->ior);
                Vector3f reflectionDirection = reflect(dir, N);
                Vector3f reflectionRayOrig = (dotProduct(reflectionDirection, N) < 0) ?
                                             hitPoint + N * scene.epsilon :
                                             hitPoint - N * scene.epsilon;
                hitColor = castRay(reflectionRayOrig, reflectionDirection, scene, depth + 1) * kr;
                break;
            }
            default:
            {
                // [comment]
                // We use the Phong illumation model int the default case. The phong model
                // is composed of a diffuse and a specular reflection component.
                // [/comment]
                Vector3f lightAmt = 0, specularColor = 0;
                Vector3f shadowPointOrig = (dotProduct(dir, N) < 0) ?
                                           hitPoint + N * scene.epsilon :
                                           hitPoint - N * scene.epsilon;
                // [comment]
                // Loop over all lights in the scene and sum their contribution up
                // We also apply the lambert cosine law
                // [/comment]
                for (auto& light : scene.get_lights()) {
                    Vector3f lightDir = light->position - hitPoint;
                    // square of the distance between hitPoint and the light
                    float lightDistance2 = dotProduct(lightDir, lightDir);
                    lightDir = normalize(lightDir);
                    float LdotN = std::max(0.f, dotProduct(lightDir, N));
                    // is the point in shadow, and is the nearest occluding object closer to the object than the light itself?
                    auto shadow_res = trace(shadowPointOrig, lightDir, scene.get_objects());
                    bool inShadow = shadow_res && (shadow_res->tNear * shadow_res->tNear < lightDistance2);

                    lightAmt += inShadow ? 0 : light->intensity * LdotN;
                    Vector3f reflectionDirection = reflect(-lightDir, N);

                    specularColor += powf(std::max(0.f, -dotProduct(reflectionDirection, dir)),
                        payload->hit_obj->specularExponent) * light->intensity;
                }

                hitColor = lightAmt * payload->hit_obj->evalDiffuseColor(st) * payload->hit_obj->Kd + specularColor * payload->hit_obj->Ks;
                break;
            }
        }
    }

    return hitColor;
}

2 蒙特卡洛rayTracing

2.1 回看1的whitted光线追中的问题

很显然它只考虑了折射与反射，漫反射呢？并没有考虑
漫反射是一个很复杂的问题，那么思考一下，漫反射，不就是在不光滑表面的反射版本吗？基于1如何改进一下反射呢？

1中，我们可以知道从一个像素中仅有一条ray，然后反射是镜面反射，那么现在我们考虑在反射点，将原来的一条反射，发散成为1000条，然后均匀的分布在反射点能够反射的各个方向（对于这些采样的反射反向，也就是这些个立体角），把这些反射方向上的光线的颜色进行一个加权求和（为什么不是平均求和？因为反射肯定和你入射方向相关），基本上就是这个思路。

那么考虑一下几个问题：

1 什么时候停止？
- 1.1 较为容易，采用轮盘赌思想：我们考虑每一条sample的光线继续追踪下去的概率是0.95，那么随着追踪次数变多，它越来越不可能继续追踪下去，比如20次以后，它继续下去的概率就变成了：0.95 ** 20 = 0.35
2 采样的光线不会被浪费吗（很多都打不到灯）？
- 打不到灯，那就意味着没有光从那里发出，必然是黑色的啊，那么采样的立体角就不要覆盖所有可能的漫反射方向，而是改为只对那些能够照到光源的光线进行采样

这里给一个算法伪代码：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-3KKohjSp-1655195989971)(https://raw.githubusercontent.com/xychen5/blogImgs/main/imgs/monteKalor.25382mdjlvc0.webp)]

接着看一下具体的实现：

// 对每个像素发射ray，写到framBuffer，然后最后写出文件即可
    for (uint32_t j = 0; j < scene.height; ++j) {
        for (uint32_t i = 0; i < scene.width; ++i) {
            // generate primary ray direction
            float x = (2 * (i + 0.5) / (float)scene.width - 1) *
                      imageAspectRatio * scale;
            float y = (1 - 2 * (j + 0.5) / (float)scene.height) * scale;

            Vector3f dir = normalize(Vector3f(-x, y, 1));
            thread_local Vector3f color = Vector3f(0.0);
            for (int k = 0; k < spp; k++){ // 每个点sample 8 次
                framebuffer[m] += scene.castRay(Ray(eye_pos, dir), 0) / spp;
            }
            m++;
            }
            UpdateProgress(j/(float)scene.height);
        }

// path Tracing的具体步骤：
Vector3f Scene::castRay(const Ray &ray, int depth) const
{
    // TO DO Implement Path Tracing Algorithm here
    Intersection intersection = intersect(ray);
    Vector3f hitcolor = Vector3f(0);

    //deal with light source
    if(intersection.emit.norm()>0) {
        // 碰到光源，这接吧hitColor置为1，则不会进入pathTracing的过程
        hitcolor = Vector3f(1);
    }
    else if(intersection.happened)
    {
        // 发出的射线能够和物体相交，则进行pathTracing
        Vector3f wo = normalize(-ray.direction); // 你的发射的ray的方向
        Vector3f p = intersection.coords; // 获取碰撞点的世界坐标
        Vector3f N = normalize(intersection.normal); // 获取碰撞点的法向

        float pdf_light = 0.0f;
        Intersection inter;

        /*
        void Scene::sampleLight(Intersection &pos, float &pdf) const
        {
            float emit_area_sum = 0;
            for (uint32_t k = 0; k < objects.size(); ++k) {
                if (objects[k]->hasEmit()){
                    emit_area_sum += objects[k]->getArea();
                }
            } // 获取所有发射光的区域
            float p = get_random_float() * emit_area_sum;
            emit_area_sum = 0;
            for (uint32_t k = 0; k < objects.size(); ++k) {
                if (objects[k]->hasEmit()){
                    emit_area_sum += objects[k]->getArea();
                    if (p <= emit_area_sum){
                        objects[k]->Sample(pos, pdf);
                        break;
                    }
                }
            }
        }
        */
        sampleLight(inter,pdf_light); // 上面注释给出了，是如何sampleLight的
        Vector3f x = inter.coords; // 对发光体sample得到的坐标
        Vector3f ws = normalize(x-p); // 从碰撞点指向发光体
        Vector3f NN = normalize(inter.normal); // 发光体的法向

        Vector3f L_dir = Vector3f(0);
        //direct light, pdf_light = 1 / A，A是光源面积，这里就是直接对光源面积进行颜色的积分
        if((intersect(Ray(p,ws)).coords - x).norm() < 0.01)
        {
            L_dir = inter.emit * intersection.m->eval(wo,ws,N)*dotProduct(ws,N) * dotProduct(-ws,NN) / (((x-p).norm()* (x-p).norm()) * pdf_light);
        }

        Vector3f L_indir = Vector3f(0);
        float P_RR = get_random_float();
        //indirect light
        if(P_RR < Scene::RussianRoulette) // 继续追踪的可能性指数级下跌
        {
            Vector3f wi = intersection.m->sample(wo,N); // wi, 采样的方向，随机带来的均匀
            L_indir = castRay(Ray(p,wi),depth) *intersection.m->eval(wi,wo,N) * dotProduct(wi,N) / (intersection.m->pdf(wi,wo,N)*Scene::RussianRoulette); // 对立体角进行积分，pdf函数返回是
        }
        hitcolor = L_indir + L_dir;
    }

    // 不能和物体相交的，直接return （0，0，0）
    return hitcolor;
}

简单贴结果：

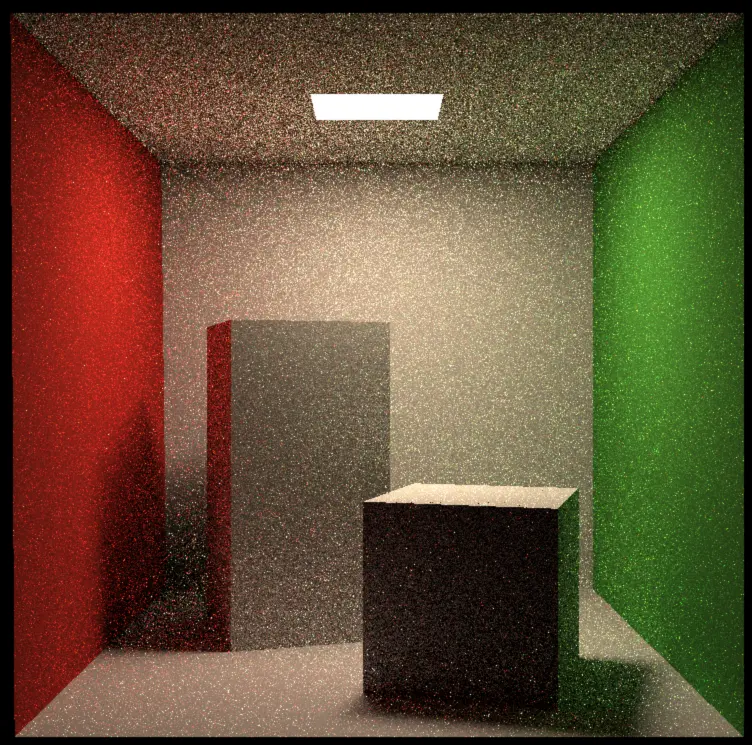

图像目标设置为768768，然后每个像素sample32次（蒙特卡罗的经典方式），每次光线进入到下一层的概率为0.25，那么平均castray会被计算多少次呢？32 * （10.25 + 2 * 0.125 + 3 0.0625 + …) 大概就是0.7532 = 24次，也就76876824的castRay的计算，花费的时间大概为23min，效果为：

spp32_768x768_possiblity0
很显然这样子的计算速度在实时渲染里是太慢了，而且噪声依然很明显，于是我们考虑新的办法
