九，静态路由经典实验

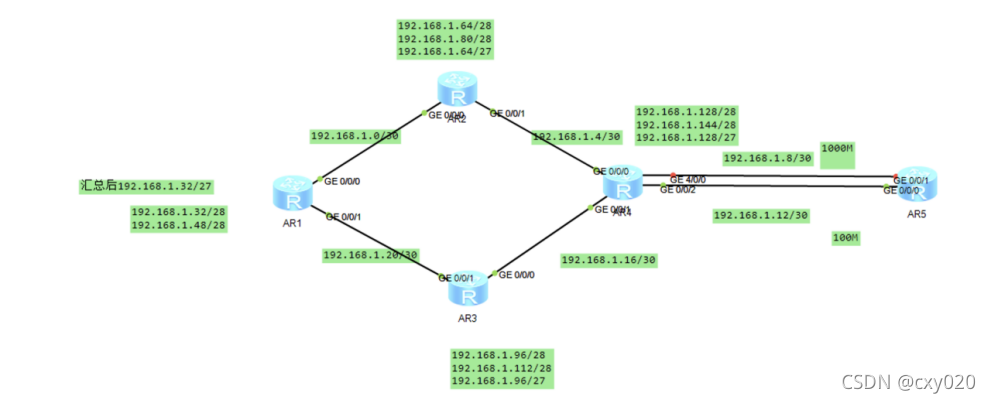

第一步、子网划分

需要多少个网段？

总共需要14段地址

192.168.1.0/24 借4位地址--划分16段地址

192.168.1.0/28

192.168.1.16/28

骨干链路 /30的地址

骨干链路--1段地址 ---划分6段---192.168.1.0/27

192.168.1.0/30

192.168.1.1/30

192.168.1.2/30

192.168.1.4/30

192.168.1.8/30

192.168.1.12/30

192.168.1.16/30

182.168.1.20/30

192.168.1.24/30 ---不用

192.168.1.28/30

R1的环回--1段地址---划分2段---192.168.1.32/27

192.168.1.32/28

192.168.1.48/28

R2的环回--1段地址---划分2段---192.168.1.64/27

192.168.1.64/28

192.168.1.80/28

R3的环回--1段地址---划分2段---192.168.1.96/27

192.168.1.96/28

192.168.1.112/28

R4的环回--1段地址---划分2段---192.168.1.128/27

192.168.1.128/28

192.168.1.144/28

192.168.1.0/24 借三位

192.168.1.0/27

192.168.1.32/27

192.168.1.64/27

192.168.1.96/27

192.168.1.128/27

192.168.1.160/27 ---可以不用

192.168.1.192/27

192.168.1.224/27

192.168.1.0/24 +5

192.168.1.0/29 ---可用地址6个

192.168.1.8/29



第一步配置IP地址

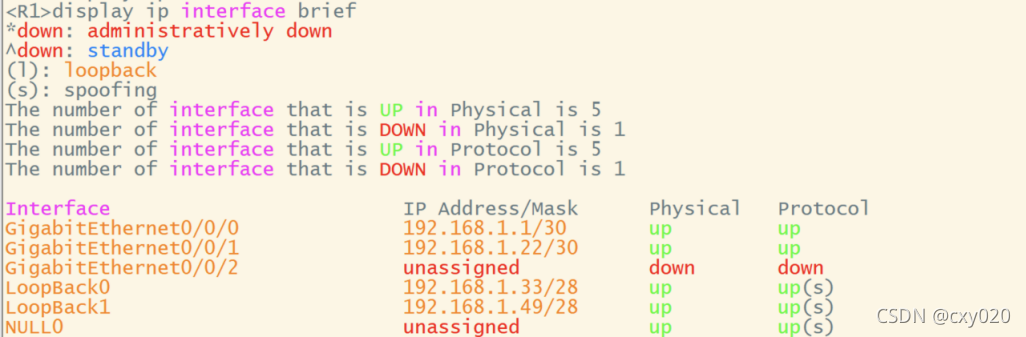

R1的地址分布

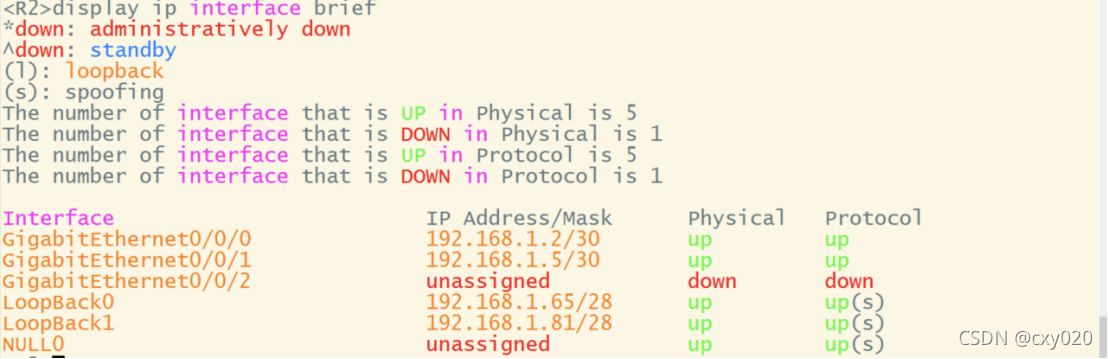

R2 的地址分布

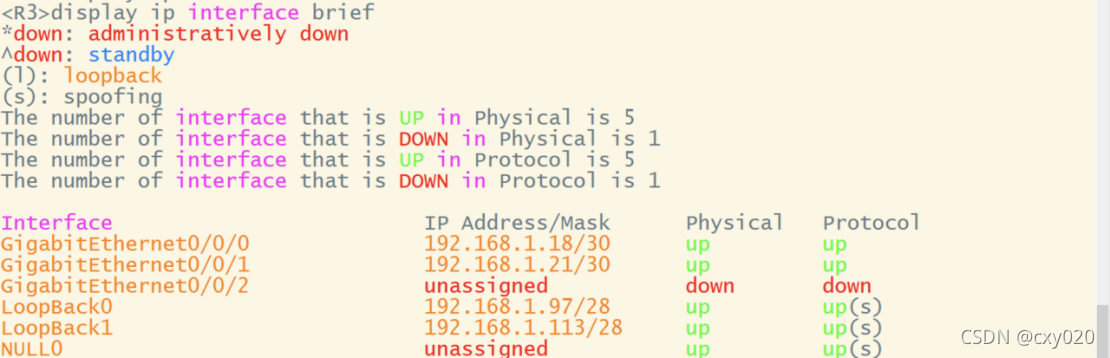

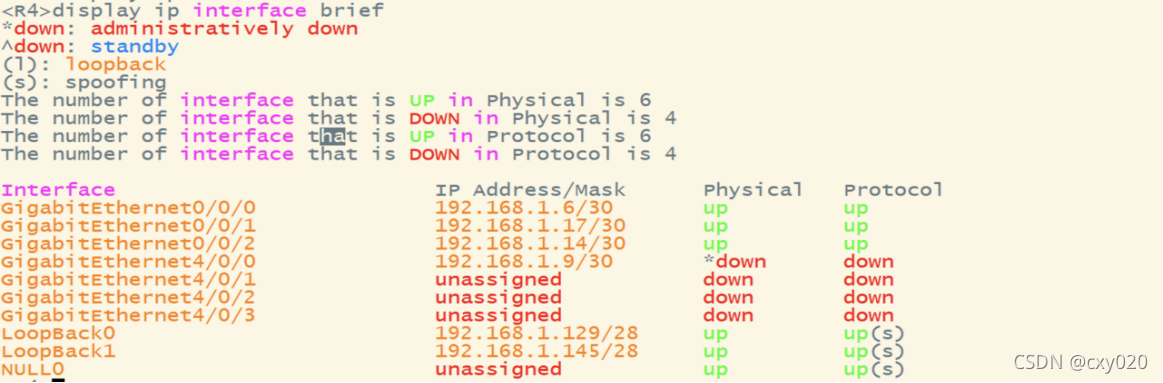

R3的地址分布R4的地址分布

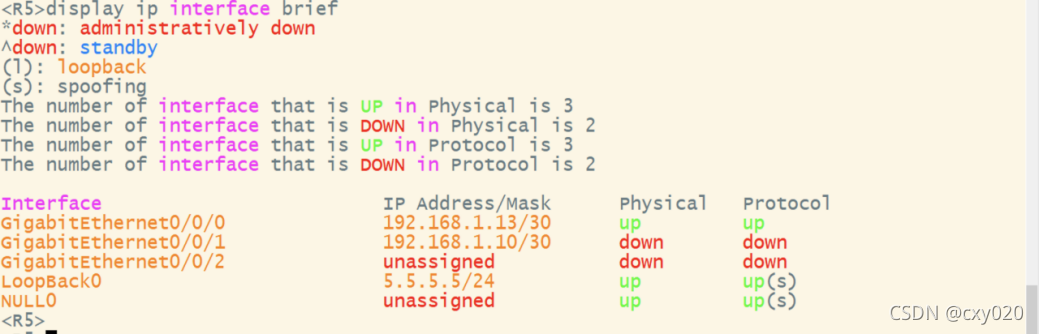

R5的地址分布



第二步，路由部署

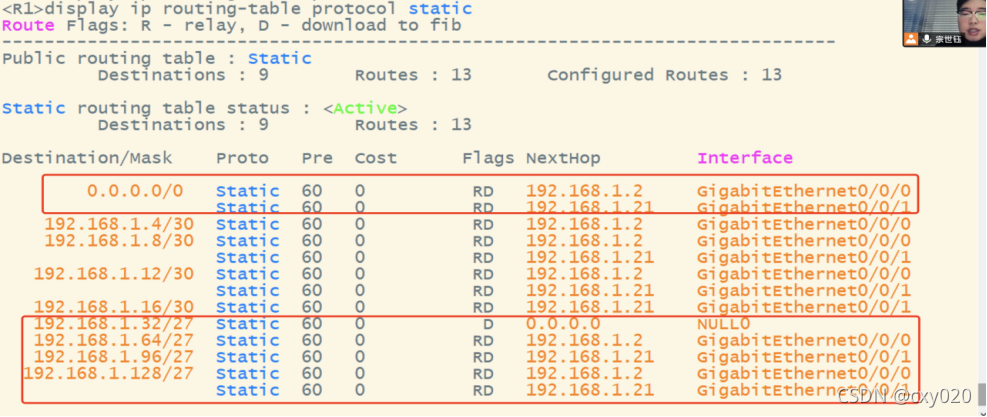

R1的路由

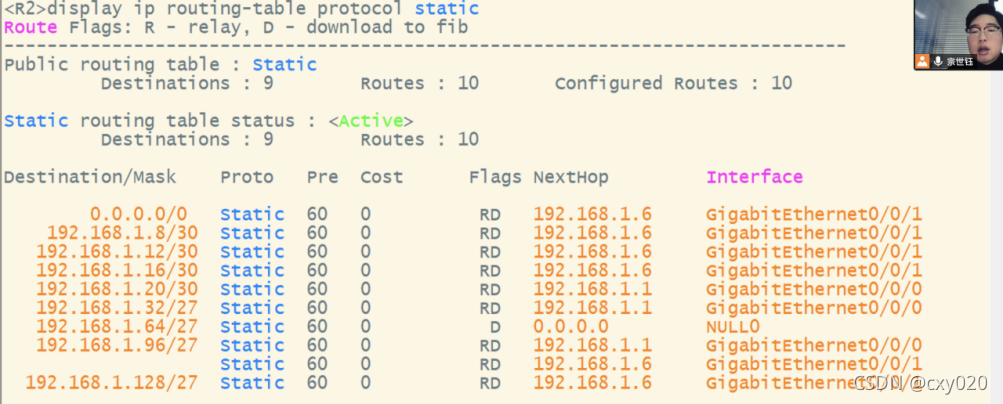

R2的路由

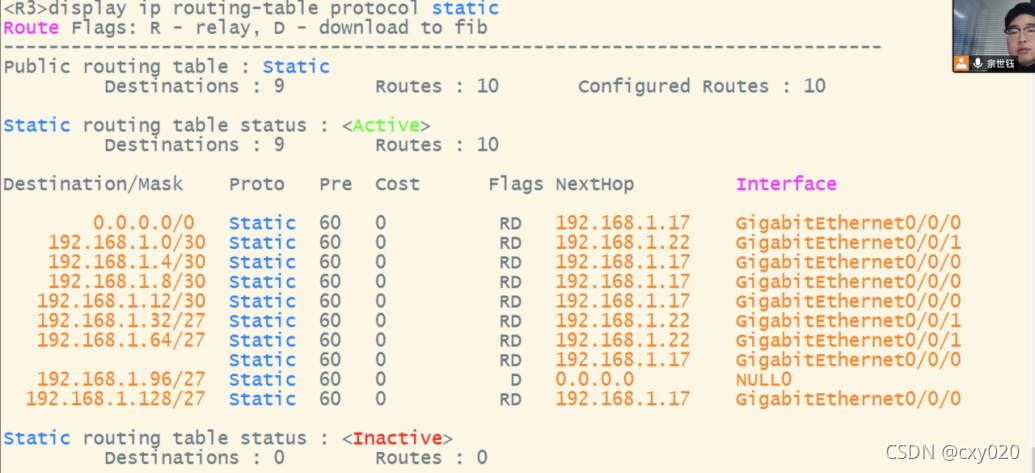

R3的路由



R4的路由

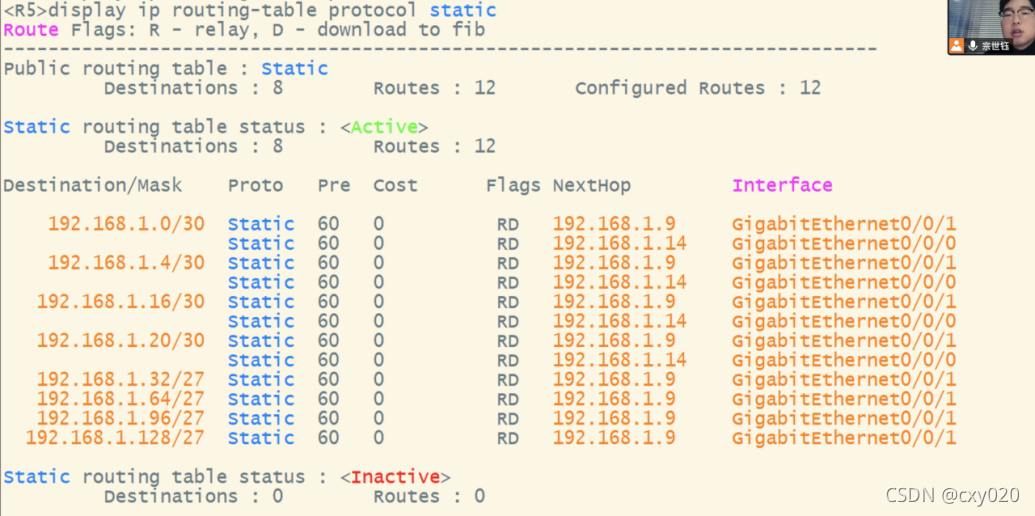

R5的路由



第三步，完成实验需求

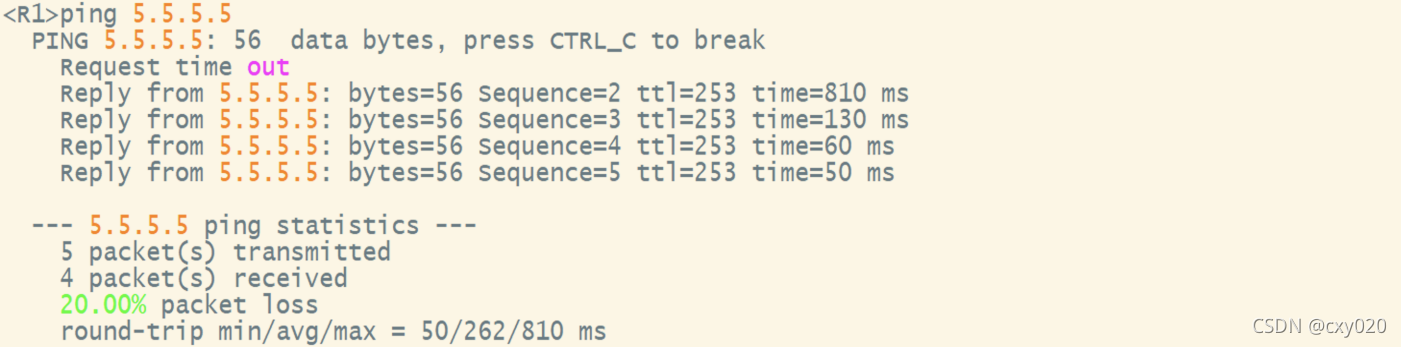

1)R1与5.5.5.5/24的连通性测试

R1与R2、R3、R4的连通性测试



测试环回

截图

测试物理接口通信

截图

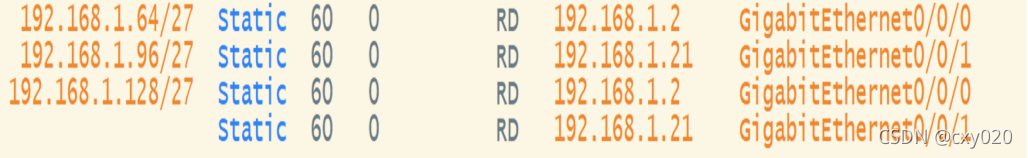

2)减少路由条目数量--通过汇总实现

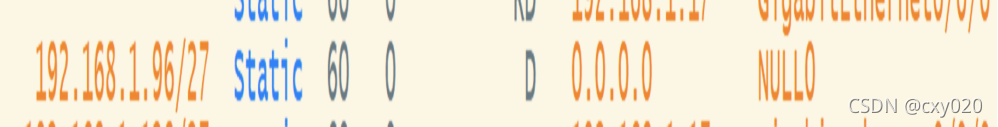

3）防止环路--利用空接口、防环路由

R1



R2



R3



R4

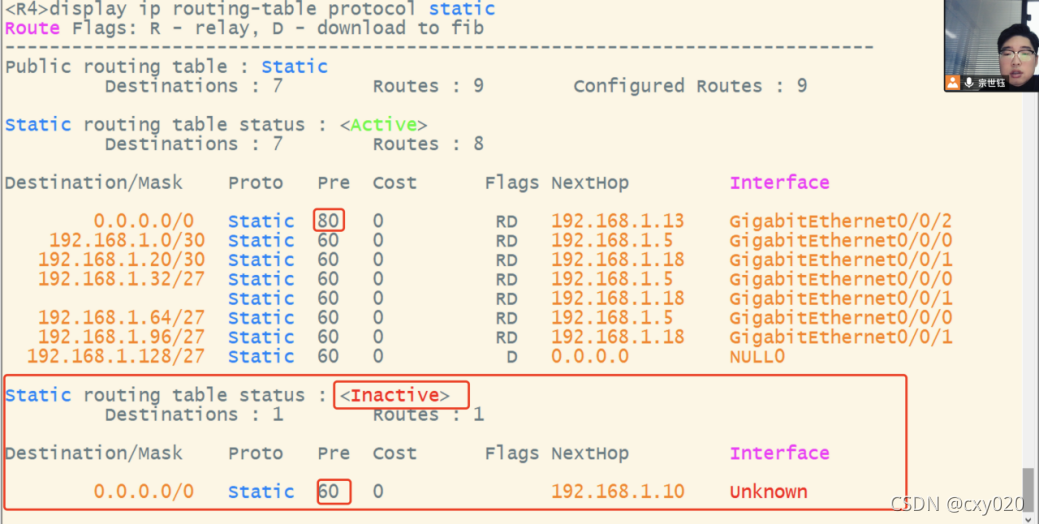

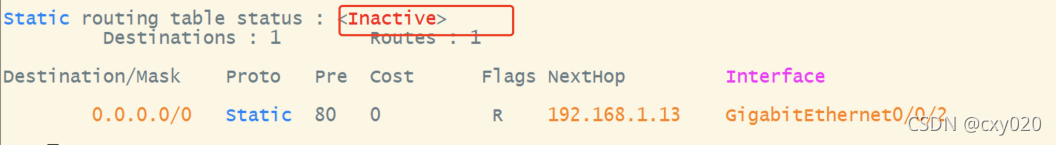

4)故障时切换--利用浮动静态路由



通过修改百兆链路优先级的方法--改为80

路由表中情况
