八，如何检测PC1,PC2直接通信？

Ping ---测试连通性指令

PC1--ping--PC2 通了



PC1通往PC2的详细过程



ARP--地址解析协议 ---通过对方的某个地址来获取对方另一个地址

AARP --正向ARP--通过对方的IP地址来获取对方的MAC地址

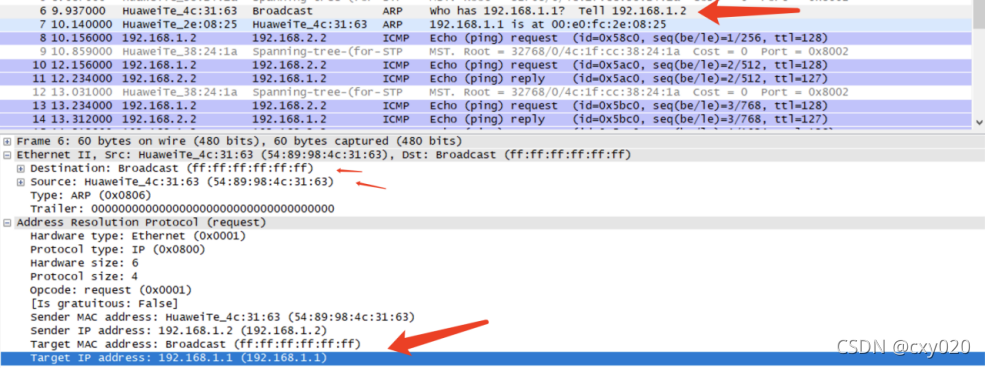

PC1发出的第一个包为广播包 ---ARP请求 源MAC地址为PC1的MAC地址，目标MAC为FF:FF:FF:FF:FF:FF

ARP请求信息---请求获得192.168.1.1的MAC地址

192.168.1.1 ----网关

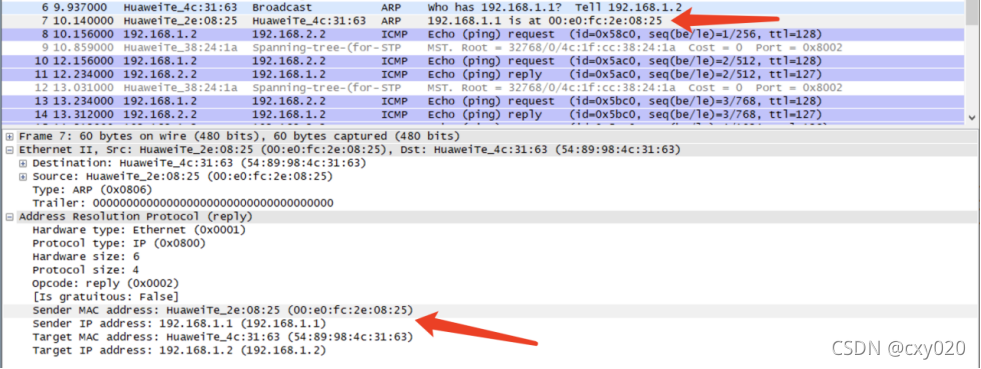

ARP应答

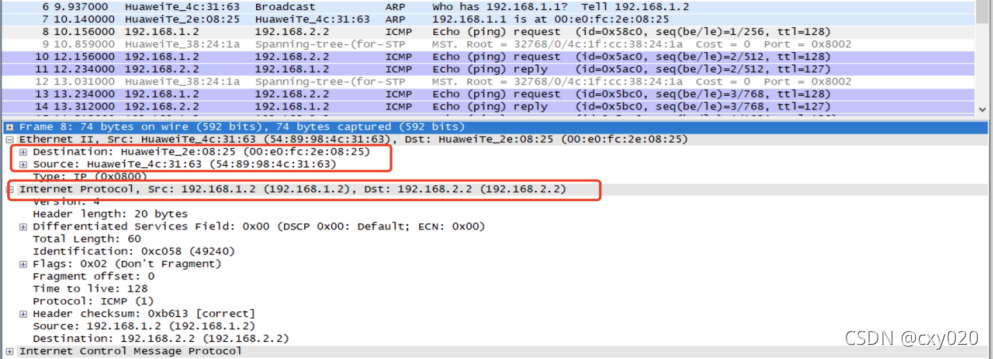

第二个包为ICMP包 （ping）

源IP为PC1的IP，目的IP为PC2的IP

源MAC为PC1的MAC，目的MAC为网关的MAC

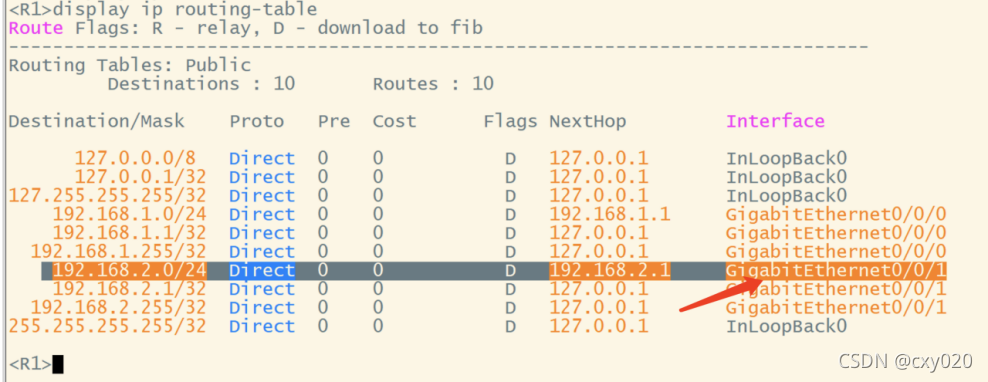

当上方的数据包到达路由器后，路由器会基于数据包中的目标IP地址查询自己的路由表



上方的数据包经过路由器后，路由表中的表项指示数据包应该从G0/0/1口转发

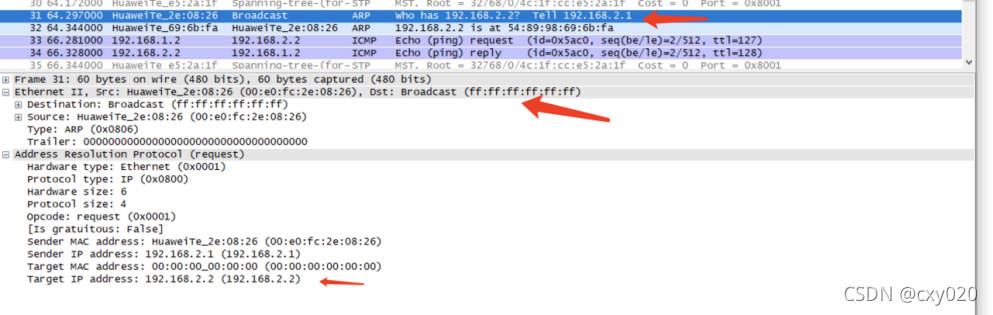

转发之后的第一个包---ARP的请求包

ARP请求 ----请求获取192.168.2.2（PC2）的MAC

ARP包，源MAC从原来的PC1的MAC变换为G0/0/1接口的MAC地址

目标MAC---FF:FF:FF:FF:FF:FF

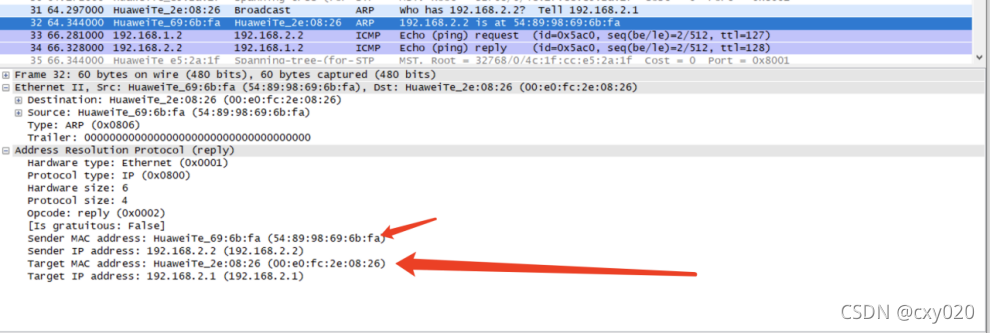

ARP应答

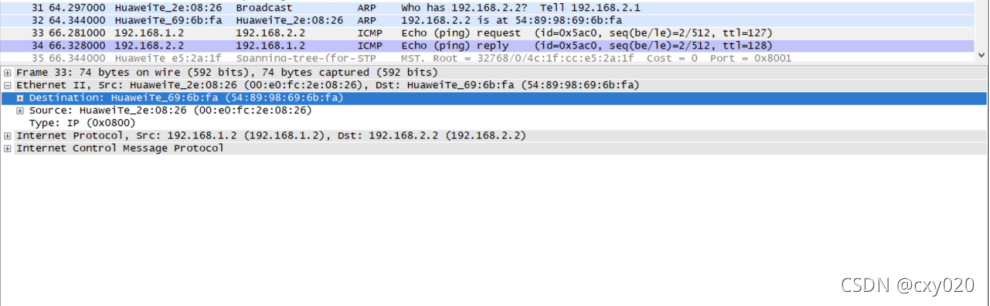

当通过ARP请求获取到PC2的MAC时

源IP--PC1的IP，目标IP---PC2的IP

源MAC---g0/0/1接口MAC，目标MAC--PC2的MAC
