Android渲染机制

参考：

震惊！原来Android渲染机制还可以这样理解！_android traversal-优快云博客

问题
1.vsync如何协调应用和SurfaceFlinger配合来完成UI渲染、显示，App接收vsync后要做哪些工作？
2.requestLayout和invalidate区别？
3.performTraversals到底是干什么了？
4.surfaceflinger怎么分发vsync信号的？
5.app需要主动请求vsync信号，sw sync才会分发给app？
6.surfaceview显示视频的时候，视频会一直频繁刷新界面，为什么整个UI界面没有卡顿？
7.app是如何构建起上面这套机制的？

如果对于上面的几个问题没有非常确认、清晰的答案可以继续看下去，本文通过详细介绍渲染机制解答上面的问题

app是数据的生产者，surfaceflinger是数据的消费者，vsync引入避免Tearing现象。vsync信号有两个消费者，一个是app，一个是surfaceflinger，这两个消费者并不是同时接收vsync，而是他们之间有个offset。

SufaceFlinger工作机制
组成架构
EventControlThread: 控制硬件vsync的开关

DispSyncThread: 软件产生vsync的线程

SF EventThread: 该线程用于SurfaceFlinger接收vsync信号用于渲染

App EventThread: 该线程用于接收vsync信号并且上报给App进程，App开始画图

HW vsync, 真实由硬件产生的vsync信号
SW vsync, 由DispSync产生的vsync信号
vsync-sf, SF接收到的vsync信号
vsync-app, App接收到的vsync信号

应用程序基本架构

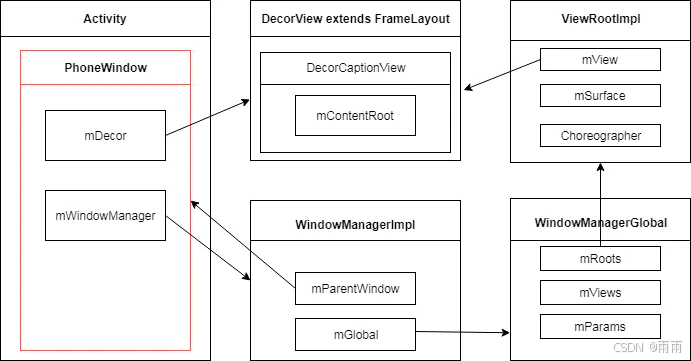

ndroid应用进程核心组成

上图列举了Android应用进程侧的几个核心类，PhoneWindow的构建是一个非常重要的过程，应用启动显示的内容装载到其内部的mDecor，Activity(PhoneWindow)要能接收控制也需要mWindowManager发挥作用。ViewRootImpl是应用进程运转的发动机，可以看到ViewRootImpl内部包含mView、mSurface、Choregrapher，mView代表整个控件树，mSurfacce代表画布，应用的UI渲染会直接放到mSurface中，Choregorapher使得应用请求vsync信号，接收信号后开始渲染流程，下面介绍上图构建的流程。
————————————————

进程启动
应用冷启动第一步就是要先创建进程，这跟linux类似C/C++程序是一致的，Android亦是通过fork来孵化应用进程，我们知道Linux fork的子进程继承父进程很多的资源，即所谓的COW。应用进程同样会从其父进程zygote处继承资源，比如art虚拟机实例、预加载的class/drawable资源等，以付出一些开机时间为代价，一来能够节省内存，二来能够加速应用性能，下面结合systrace介绍Android如何启动一个应用进程，应用启动第一个介入的管理者是AMS,应用启动过程中AMS发现没有process创建，就会请求zygote fork进程，下图就是AMS中创建进程的耗时：
————————————————

前面systrace打印的proc创建时间就是来自与此，Process.start是请求zygote来创建创建进程，这其中有几个很重要问题，比如新建进程入口函数在哪？这个新建进程如何做到创建以后能够不退出，且能不断响应外部输入的等，接下来介绍下入口函数这个点，正如C/C++跑起来去找main函数一样，可以看到startProcess函数有个entrypoint参数：

if (entryPoint == null) entryPoint = "android.app.ActivityThread";

1
2
原来进程启动以后就会先去执行ActivityThread：main这个入口，应用自此开始了自己启动流程，这点systrace展示的非常清晰：

————————————————

ActivityThread对象

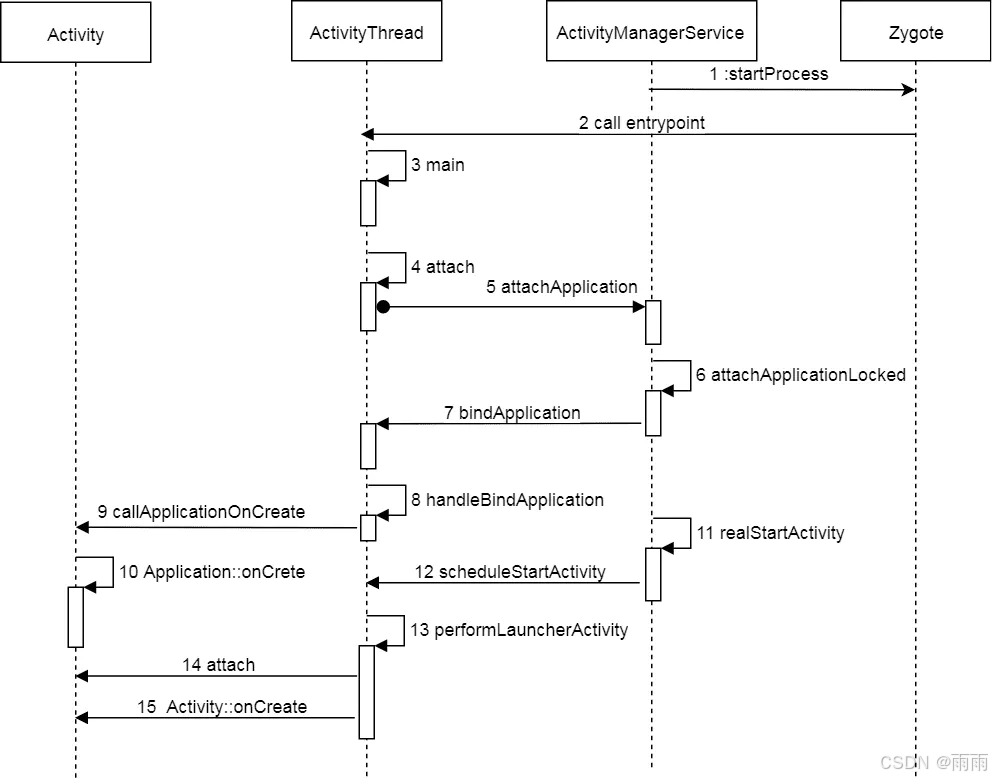

ActivityThread main执行的第一件事是调用AMS的attacApplicationLock(P0 :6）向大管家汇报：“进程已经启动好了，继续往下启动吧”。AMS收到汇报就回调了（P0：7）ActvityThread的bindApplication，这里“绑定”理解起来比较抽象，到底是要把哪些东西跟应用程序“绑定”起来呢？其实是把app本身的“上下文（context）”信息跟刚刚创建的进程绑定起来，噢，又出来一个“上下文(context)”概念，用大白话讲就是应用的apk包包含应用的所有身家信息，这些个信息就可以称为是应用的“上下文（context）”，应用可以通过这个Context访问自己的家当，此处会创建Application Context（具体关于应用程序几种context区别自行google，此处不予展开）
————————————————

Activity对象
Activity的构建开始窗口显示之旅，上面“Android应用进程核心组成”架构图中可以看到Activity核心是PhoneWindow，P0图中步骤13 performLauncherActivity中包含了14/15两个重要的操作，attach函数创建了“PhoneWindow”,这个窗口具体承载了什么信息？用大白话来说点击启动一个应用以后，可以说是显示了一个”窗口”(Window)，这个“窗口”至少要承载两个功能：

显示内容

可以操作

窗口显示的内容就是android的布局（layout），布局信息需要有个“房间”存放，PhoneWindow:mDecor就是这个“房间”，attach首先将布局的“房间”建好，等到后续15 onCreate调用到就会调用setContentView使用应用程序开发者提供的布局(layout)“装饰、填充”这个“房间”。
————————————————

空的HellWorld工程都默认包含上面两行代码，setContentView就是操作系统给开发机会告诉系统“到底让我显示什么？”就是这么简单的一行代码很可能就是导致应用性能卡顿，那么setContentView干啥了？

setContentView函数

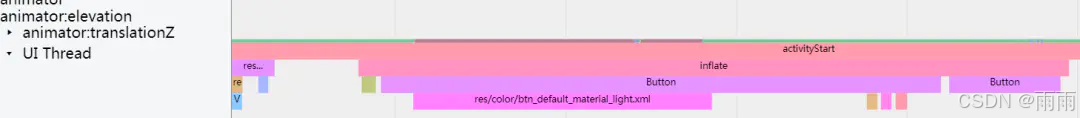

该函数的作用就是使用布局文件填充“房间”mDecor，如果布局文件非常复杂会导致“房间”装饰的费时费力（豪装），装修过程中从原理说就是讲布局文件activity_main中的控件实例化，Android这个过程称作inflate,systrace展示如下：
————————————————

上面只是操作系统从让开发给填充、装饰了房间，但是这个房间还没“开灯”，看不见，也没开门（窗口无法操作），因为需要真正把这个窗口注册到WindowManagerService后，WMS同SurfaceFlinger取得联系才能看到，后面我们来分析这个窗口是如何开灯显示，并且能开门迎客接收按键消息的。
————————————————

上面performResumeActivity会回调应用程序的onResume函数，从这里可以看到onResume被回调时用户是看不到窗口的。wm.addView是重点，这一步就要把“房间”亮灯，也就是把窗口注册到wms中着手显示出来，并且开门接收用户操作，这里是调用的WindowManagerImpl.java：addView：

————————————————

从这里开始创建应用进程最核心的：ViewRootImpl类，它负责与WMS通信，负责管理Surface,负责触发控件的测量、布局、绘制，同时也是输入事件的中转站，可以说ViewRootImpl是整个控件系统运转的中枢，应用进程中最为重要的一个组件，有了ViewRootImpl这个窗口才能开始渲染被用户看到，并且接受用户操作（开灯、开门）。
————————————————

ViewRootImpl剖析
上面的框架图提到ViewRootImpl有个非常重要的对象Choreographer，整个应用布局的渲染依赖这个对象发动，应用要求渲染动画或者更新画面布局时都会用到Choreographer，接收vsync信号也依赖于Choreographer，我们以一个View控件调用invalidate函数来分析应用如何接收vsync、以及如何更新UI的。
————————————————

从systrace中我们经常看到doFrame就是从上面的doFrame打印，这说明应用程序收到了vsync信号要开始渲染布局了，图示如下：

doFrame函数就开始一次处理input/animation/measure/layout/draw，doFrame代码如下：

doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);
mFrameInfo.markAnimationsStart();
doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos);
mFrameInfo.markPerformTraversalsStart();
doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos);
doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos);
————————————————

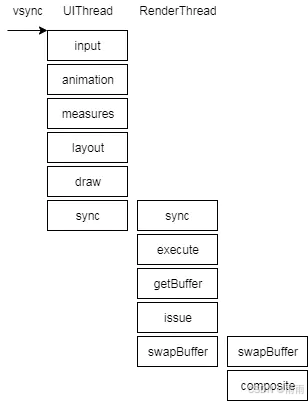

上面就是应用进程收到vsync信号之后的渲染UI的大概流程，可以看到app进程收到vsync信号以后就开始其measure/layout/draw三大流程，这里面就会回调应用的应用各个空间的onMeasure/onLayout/onDraw，这个部分是在UIThread完成的。UIThread在完成上述步骤以后会绘制指令（DisplayList）同步（sync）给RenderThread，RenderThread会真正的跟GPU通信执行draw动作，systrace图示如下：

————————————————

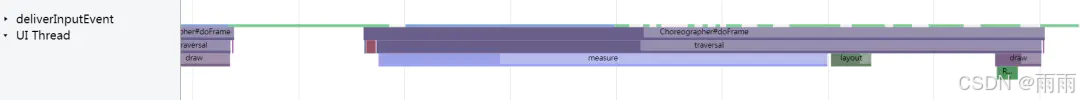

上图中看到doFrame下面会有input/anim(时间短色块比较小）、measure、layout、draw，结合上面的代码分析就清楚了app收到vsync信号的行为，measure/layout/draw的具体分析就涉及到控件系统相关的内容，这块内容本文不作深入分析，提一下draw这个操作，使用硬件加速以后draw部分只是在UIThread中收集绘制命令而已，不做真正的绘制操作，该部分后续开一篇介绍硬件加速和hwui的文章做介绍。
————————————————



APP为什么滑动卡顿、不流畅
这里我们指UI/Render线程里面的卡顿，因为这里才涉及Android的核心原理，非UIThread的执行逻辑导致的卡顿需要根据具体业务场景分析，比如影视播放卡顿可能是播放器原因，可能是网络原因等等。UIThread的卡顿有如下几类的原因：

后台进程CPU消耗高
如果CPU被后台进程或者线程消耗，前台的应用流畅性势必会受影响，这点也是很容易被忽略的。

复杂的控件树
复杂的布局不仅会导致inflate时间变长，同时也会导致traversal时间变长，如果traversal + renderthread 的渲染部分不能在16ms内完成就出现掉帧现象，布局优化可以参考前面启动性能文章。

不合理requestLayout
requestLayout顾名思义就是应用布局发生变化，需要重新进行measure/layout/draw的流程，比invalidate调用更重，invalidate只是标记一个“脏区域”，不需要执行meausre/layout调用，只需要重绘即可。requestLayout调用意味着频繁的traversal动作，此时肯定会导致卡顿掉帧问题。
————————————————
