Android 渲染机制

1 Android 渲染流程

一般情况下，一个布局写好以后，使用 Activity#setContentView 调用该布局，这个 View tree 就创建好了。Activity#setContentView 其实是通过 LayoutInflate 来把布局文件转化为 View tree 的（反射）。需要注意的是，LayoutInflate 虽然可以帮助创建 View tree，但到这里也仅是以单纯的对象数据存在，这个时候是无法正确的获取 View 的 GUI（Graphical User Interface 图形用户界面）的相关属性的，如大小、位置和渲染状态。

View tree 生成的最后一步就是把根节点送到 ViewRootImpl#setView 中，之后就会进入渲染流程，入口方法是 ViewRootImpl#requestLayout，之后是 ViewRootImpl#scheduleTraversals，最后调用的是 ViewRootImpl#performTraversals，View tree 的渲染流程全都在这里，也就是常说的 measure、layout、draw。View体系与自定义View（三）—— View的绘制流程

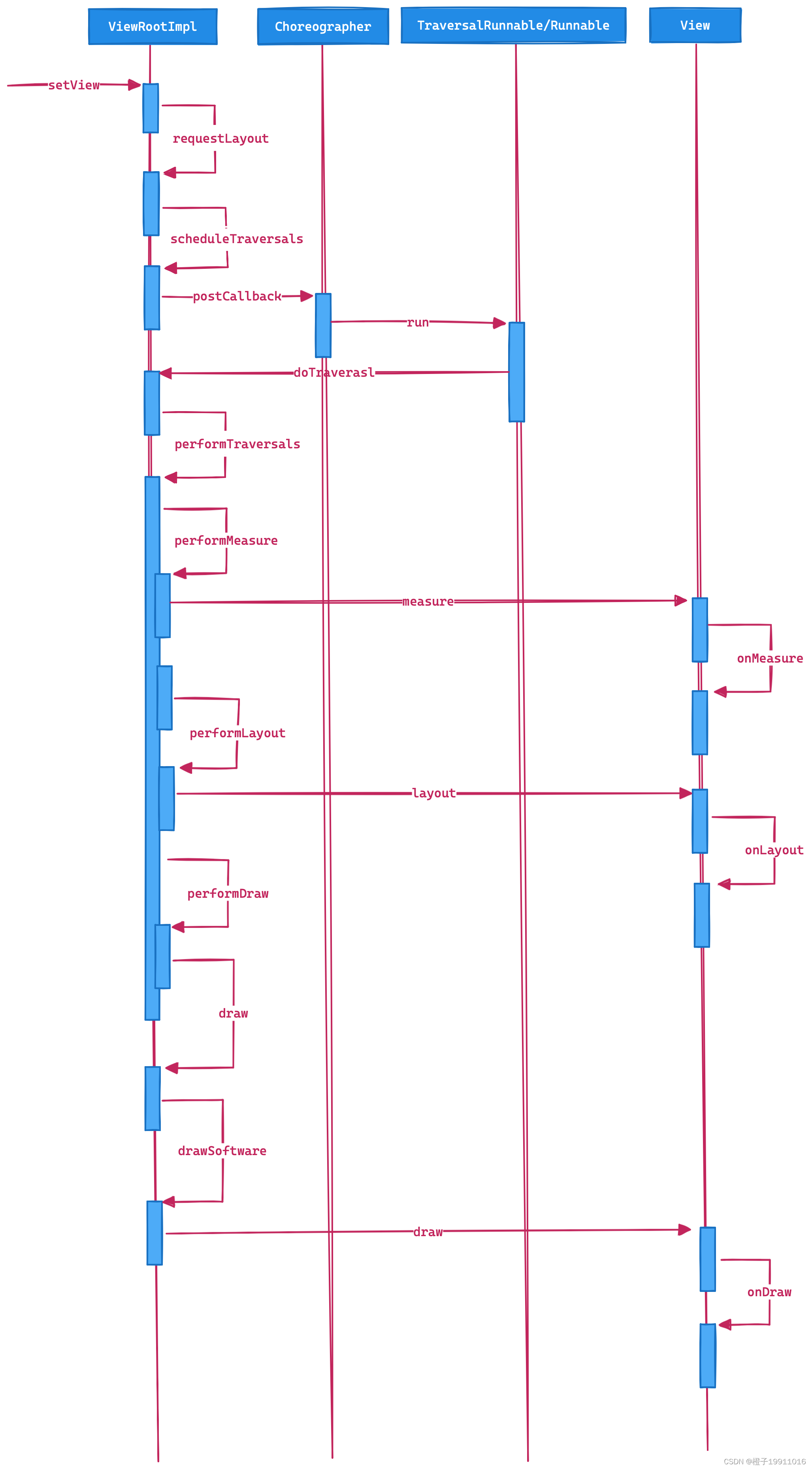

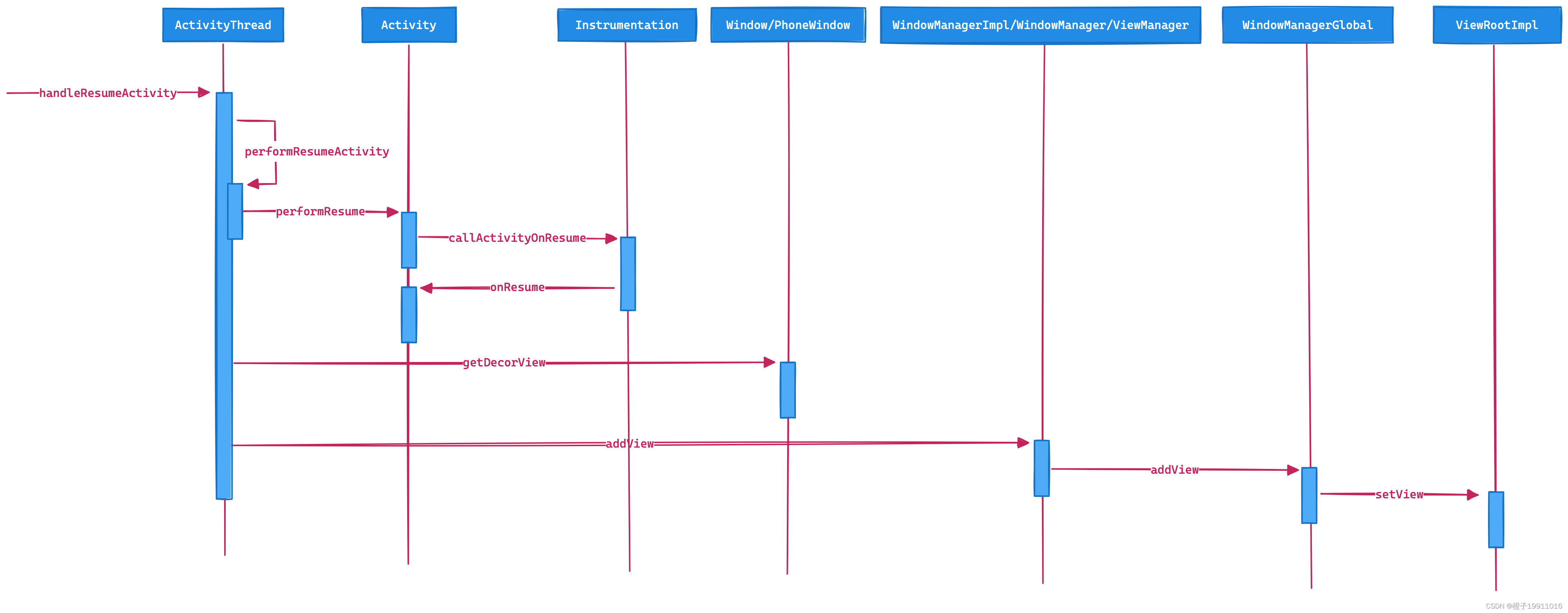

以下为 View 的绘制流程/视图添加到 Window 的过程：

总结：文本数据（xml）—> 实例数据（java） —> 图像数据 bitmap，bitmap 才是屏幕（硬件）所需的数据。

在 ViewRootImpl#drawSoftware 方法中会通过 Surface#lockCanvas 方法创建一个 Canvas（在英文中是“画布”的意思） 对象，然后进入 View#draw 流程，Canvas 才是实际制作图像的工具，比如如何画点，如何画线，如何画文字、图片等等。

// /frameworks/base/core/java/android/view/ViewRootImpl.java
public final Surface mSurface = new Surface();
private boolean draw(boolean fullRedrawNeeded, boolean forceDraw) {

  	Surface surface = mSurface; // 1

  	...

        if (!drawSoftware(surface, mAttachInfo, xOffset, yOffset,
                scalingRequired, dirty, surfaceInsets)) {

            return false;
        }

}

private boolean drawSoftware(Surface surface, AttachInfo attachInfo, int xoff,
                             int yoff, boolean scalingRequired,
                             Rect dirty, Rect surfaceInsets) {


    // Draw with software renderer.
    final Canvas canvas; // 2
    try {

        canvas = mSurface.lockCanvas(dirty); // 3
        canvas.setDensity(mDensity);
    } catch (Surface.OutOfResourcesException e) {

        handleOutOfResourcesException(e);
        return false;
    } catch (IllegalArgumentException e) {

        mLayoutRequested = true
