2、urp项目扇叶重构

本科时候做的一个校内urp项目，本来以为这个方向离自己很远，没想到研究生自己兜兜转转走到了CAGD的方向上来。

项目背景做的是使用三维扫描仪扫一个叶片，但是数据有缺损及缺陷，最后我的目标是使用点云处理工具将扇叶重建，利用3D打印机重建出来。

处理工具使用的是Geomagic和catia软件，当时没想到catia软件读研时候要疯狂使用，曲面设计没的说，航空宇航必备软件。

2.1.1 Geomagic点云处理：
2.1.2擦除体外点

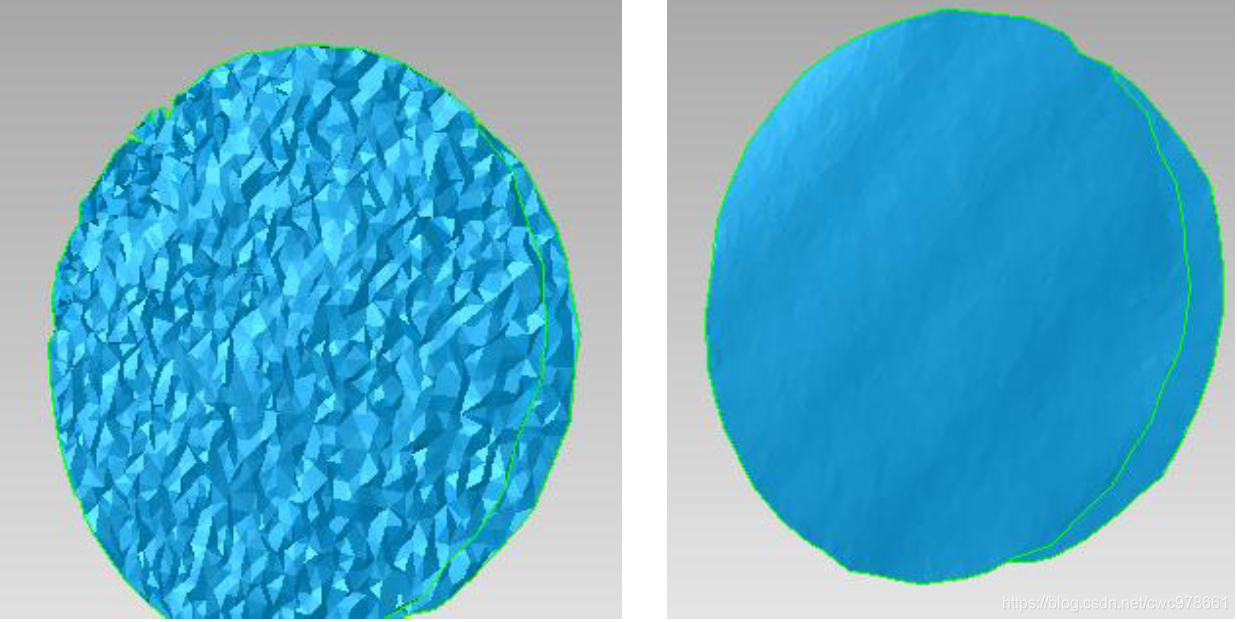

2.1.3减少噪音点

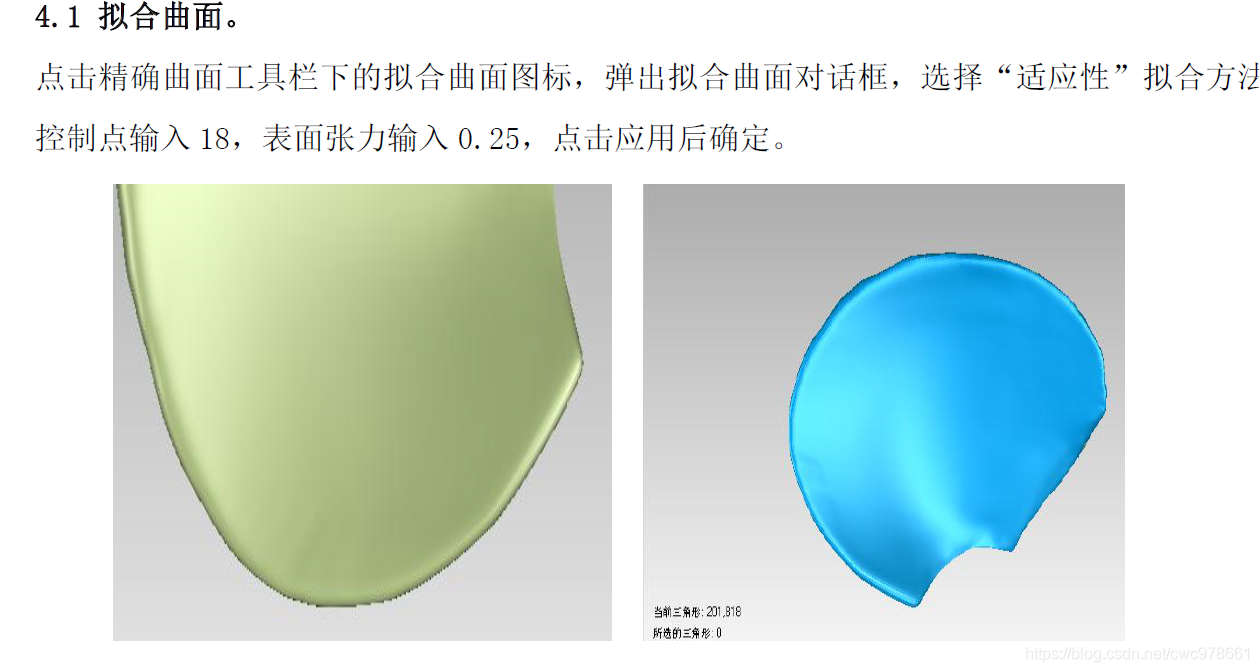

基于激光扫描仪采集到的扇叶点云数据进行了曲面模型重构，其中扇叶采用Geomagic中由轮廓线分割曲面块拟合曲面方法，在Geomagic中通过三角网格阶段制作曲面，在曲面制作的过程中提取出轮廓线、编辑轮廓线，由提取的轮廓线将曲面分成为平面、自由曲面和拔模面等各个特征曲面片，然后再将这些曲面片拟合形成曲面。

Imageware：

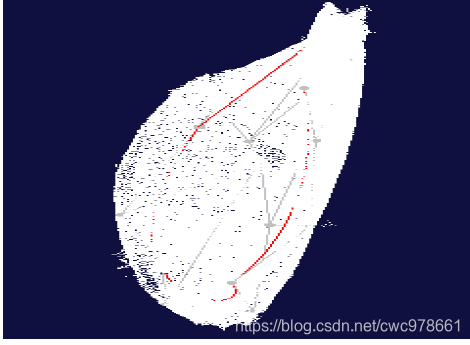

首先将Geomagic里面处理好的单个扇叶点云导入Imageware里。

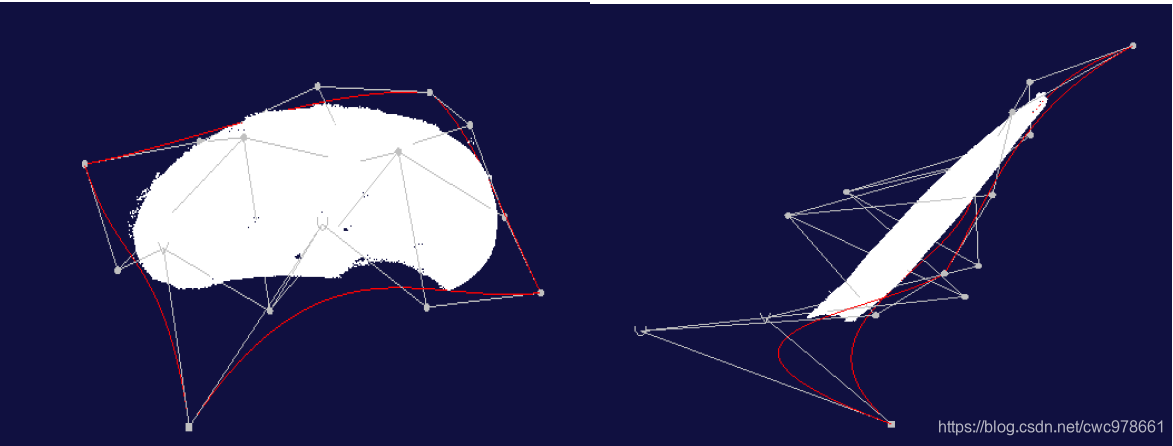

选择[构建]--[由点云构建曲面]--[自由曲面]--曲面阶数4阶--应用
右键--进入编辑曲面界面将点移动到曲面点云上

    当时对CAGD理解和现在经过这么多年学习和研究还是有差距的。同时可以看看我研究生的一个样条曲面绘制工具
