本文介绍了解决STM32芯片无法被程序识别的问题，通过擦除芯片的方法来修复。主要内容包括硬件连线步骤，软件下载地址及使用方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

当软件配置有问题时，会导致程序下载后，无法识别芯片的问题。需要对芯片进行擦除操作。

一、硬件连线

1、使用USB转串口工具，连接STM32芯片的UART1引脚上，注意TX和RX顺序
2、将boot0引脚电平拉高

二、

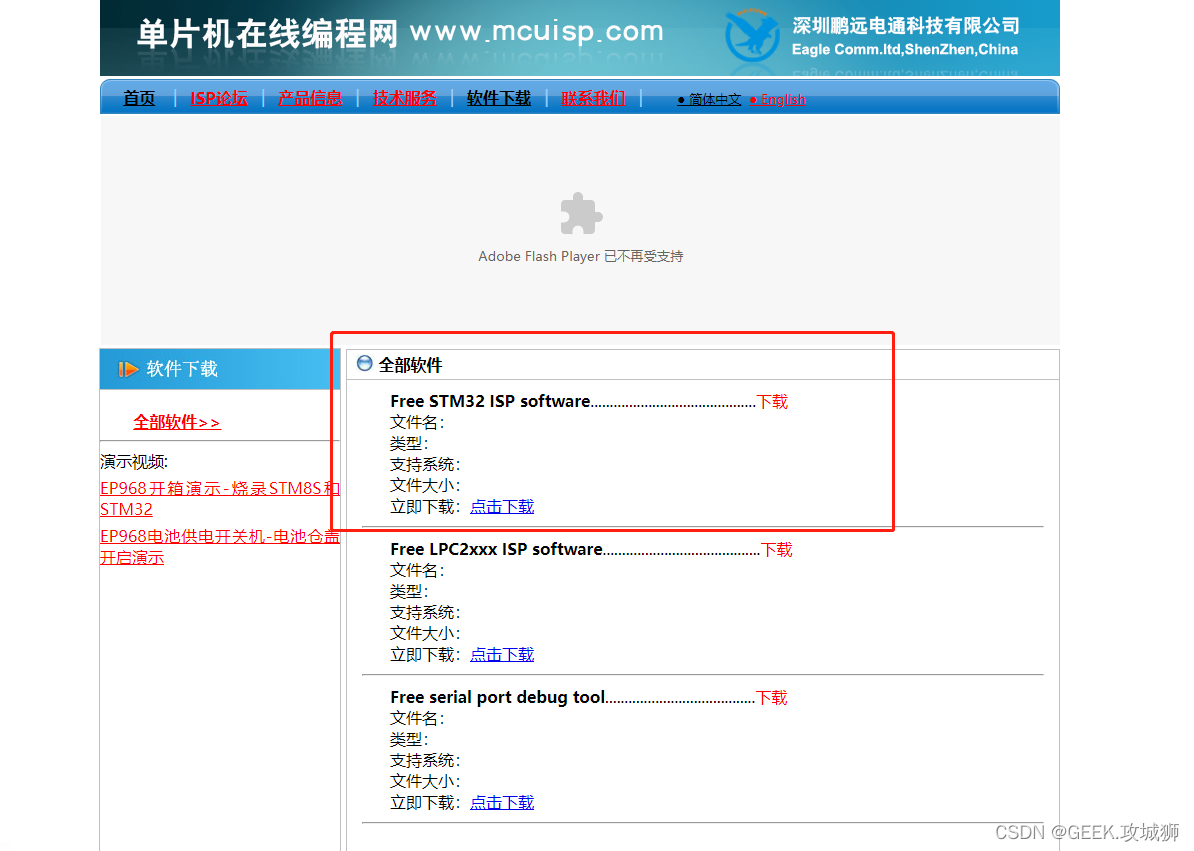

软件下载地址：

http://www.mcuisp.com/

在这里插入图片描述

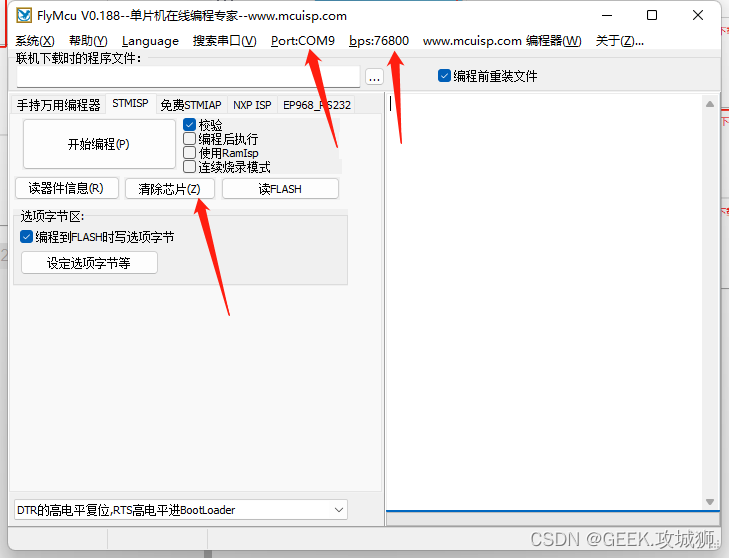

三、擦除芯片
1、设置波特率为76800，选择对应的串口
2、点击“清除芯片”，然后按下复位键，等待清除完成
在这里插入图片描述
