在上一篇中，通过iddr_ctrl模块将DDR信号转换为SDR信号，并输出rx_data[7:0]信号和对应的rx_en数据有效信号。本篇将在此基础上对信息进行CRC校验和有效包检测，以达到包过滤的目的。

一、为什么要包过滤？

在一个系统的发送端（这里指上位机）可能有不同的应用程序，接收端也可能有不同的接收设备。那么在数据接收中就需要考虑两个问题：1.当一包数据到来时（rx_en==1），这一包数据是不是发给我的？2.传来的数据有没有错误？

例如，我只想接收上位机中的A应用发来的数据，而A应用也只想让我自己收到数据。那么我在接收到数据的时候就要进行判断，如果是发给我的，并且数据在传输过程中没有发生错误，就留下这包数据；如果不是发给我的，或者发生了错误，就将这包数据过滤掉。

二、有效包检测

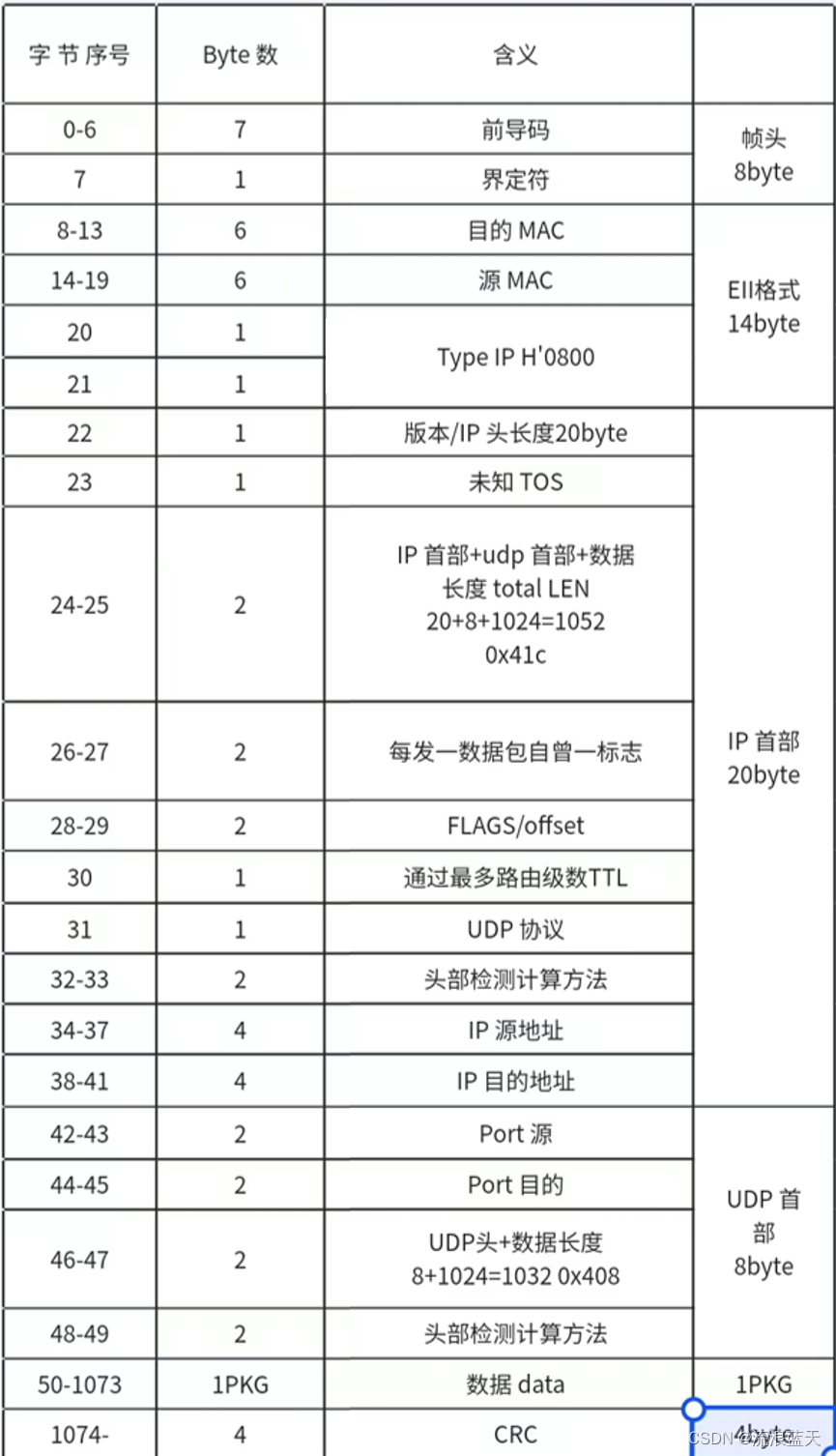

从以太网的包结构中可以看到，前50字节是以太网包头，其中具体包括了MAC首部、IP首部和UDP首部。最后还有四个字节的数据校验位，传输的信息存放在data中。我们进行有效包检测就是利用以太网包头中的信息进行判断。已知UDP协议字段为8'h11，我们设置PC端应用端口号为1234，目的端口号为123，我们可以通过判断这三个信息来证明此包为来自于我们需要的应用。

具体实现上，定义两个计数器rx_cnt和vld_cnt，rx_cnt根据rx_en进行计数，当rx_cnt==31时判断UDP协议字段，当rx_cnt==42-43时判断源端口，当rx_cnt==44-45时判断目的端口，共要进行5次判断。每满足一个判断条件就给vld_cnt+1，当vld_cnt==5时，将vld_pkg信号拉高，代表包有效。

reg [13:0]	rx_cnt;
reg [3:0]	filter_cnt;
reg 		vld_pkg;

always @(posedge sclk) begin
	if
