电压电流转换和恒流源电路

本文探讨了五种不同的电路设计,它们都能在负载电阻RL上提供恒流输出。第一种和第二种由于RL的连接方式,使用较少;第三种因RL与正电源端相连而较常见;第四种和第五种基于正反馈平衡,但负载变化可能影响恒流特性。其他电路的电阻误差主要影响输出电流大小而非特性。对于大电流需求或改善三极管电流匹配,可以考虑替代方案。关键词涉及电路设计、恒流源、负载电阻和三极管应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

这几种电路都可以在负载电阻RL上获得恒流输出。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
这几种电路都可以在负载电阻RL上获得恒流输出。

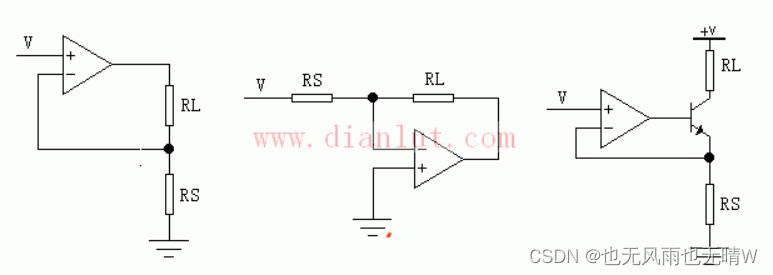

  第一种由于RL浮地,一般很少用。
  第二种RL是虚地,也不大使用。
  第三种虽然RL浮地,但是RL一端接正电源端,比较常用。

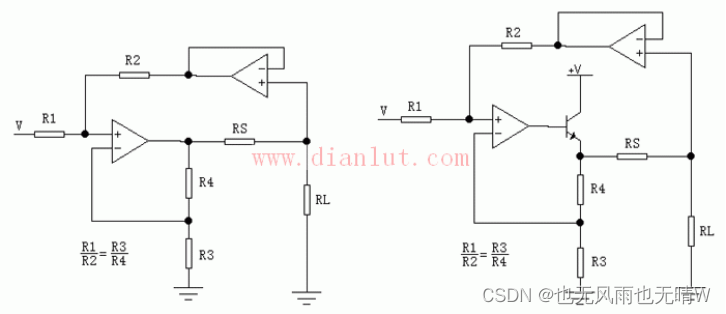

  第四种是正反馈平衡式,是由于负载RL接地而受到人们的喜爱。
  第五种和第四种原理相同,只是扩大了电流的输出能力,人们在使用中常常把电阻R2取的比负载RL大的多,而省略了跟随器运放。
  第五种是本人想的电路,也是对地负载。

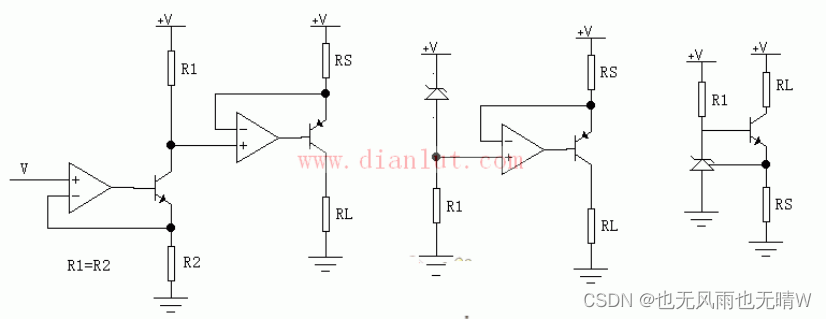

  后边两种是恒流源电路。
  对比几种V/I电路,凡是没有三极管只类的单向器件,都可以实现交流恒流,加了三极管之后就只能做单向直流恒流了。
  第四和第五是建立在正负反馈平衡的基础上的,如果由于电阻的误差而失去平衡,会影响恒流输出特性,也就是说,输出电流会随负载变化。
  而其他几种电阻的误差只会影响输出电流的值,而不会影响输出特性。
  如果输出电流大,或者嫌三极管的集电极电流和发射极电流不相等,可以把三极管换成。

<think>嗯,用户想了解TL431如何实现恒压输出电路设计工作原理。我之前看过相关的引用资料,比如引用[4]提到TL431的等效原理图,里面有运放三极管的结构,R端K端短接时,K端电压会稳定在2.5V。所以可能恒压的基本原理就是通过内部反馈来维持某个固定电压。 首先,需要明确TL431的结构。根据引用[4],TL431内部有一个运放三极管,当R端K端连接时,运放会比较参考电压,调整三极管的导通程度,从而控制外部电阻的电流,改变压降,使得输出电压稳定。这可能就是恒压的关键。 然后,用户可能需要具体的电路图。引用[2]提到用TL431生成5V基准电压,并且那个电压是浮地的,接在正极。这说明在电路中可能需要分压电阻来设置输出电压。比如,常见的TL431恒压电路里,会有两个电阻连接到REF端,调整这两个电阻的比例可以改变输出电压。比如公式应该是Vout = Vref*(1 + R1/R2),其中Vref是2.5V。 接下来是工作原理部分。当输出电压Vout变化时,REF端的电压也会变化。如果Vout超过设定值,REF电压超过2.5V,内部运放会让三极管导通更多,分流更多的电流,导致外部电阻上的压降增加,从而降低Vout。反之亦然,这样就形成了一个负反馈,稳定输出电压。 需要注意的地方是,引用[4]提到输入端的电阻不能省略,这可能是指限流电阻,确保TL431的工作电流在合适范围内。同时,引用[3]中的电路涉及到三极管,可能在某些流或恒压应用中需要外接晶体管来扩展电流能力。 用户可能还想知道如何实际搭建这样的电路,需要哪些元件,比如分压电阻的计算,限流电阻的选择,以及可能的应用场景,比如在开关电源中的反馈环节,或者作为基准电压源。引用[2]中的例子就是生成5V基准电压,用于线性电源的设计。 另外,要确保回答中提到的公式使用正确的LaTeX格式,比如输出电压公式用$$...$$,行内变量用$...$。还要根据引用资料正确标注来源,比如引用[4]提到的内部结构。 总结一下,回答的结构应该是先介绍TL431的结构,然后给出典型恒压电路图,解释元件的作用,接着详细说明工作原理,包括反馈机制公式推导,最后提到设计注意事项应用场景。同时生成相关问题,帮助用户进一步学习。</think>### TL431恒压输出电路设计及工作原理 #### 一、电路结构设计 典型TL431恒压输出电路如下: ``` R1 Vin ○---/\/\/---○----○ Vout (阴极K) | | R2 TL431 | | GND ○-------○----○ (阳极A) Ref端 ``` 1. **核心元件**:TL431作为误差放大器,通过外接分压电阻$R_1$$R_2$设定输出电压[^4] 2. **参数关系**: $$ V_{out} = V_{ref} \left(1 + \frac{R_1}{R_2}\right) $$ 其中$V_{ref}=2.5V$为内部基准电压 #### 二、工作原理详解 1. **反馈机制**: - 当$V_{out}$上升时,Ref端电压$V_{ref}$随之升高 - 内部运放比较$V_{ref}$与2.5V基准,若$V_{ref}>2.5V$则增强内部三极管导通[^4] - 增强的导通电流使$R_1$压降增大,从而降低$V_{out}$ 2. **动态平衡**: $$ I_{KA} = \frac{V_{in} - V_{out}}{R_1} $$ - 通过调整$I_{KA}$维持$V_{out}$定,内部三极管导通程度自动调节 3. **关键参数设计**: - 最小工作电流:保证$I_{KA} > 1mA$(需通过$R_1$限流) - 功率耗散:$P_D = (V_{in} - V_{out}) \times I_{KA}$ #### 三、设计注意事项 1. **启动电阻选择**: - $R_1$需满足:$R_1 ≤ \frac{V_{in(min)} - V_{out}}{1mA}$ - 典型值取1kΩ~10kΩ 2. **稳定性补偿**: - 在Ref端与阴极间并联10nF~100nF电容 - 避免高频振荡,提升动态响应[^2] 3. **功率扩展**: ```python # 扩流电路示例 Vin ○---[R]---○ Vout | | TL431 | | NPN晶体管 ○-----○ ``` 通过外接晶体管提升负载能力[^3] #### 四、典型应用场景 1. 开关电源反馈回路(如PC电源中的+5VSB电路) 2. 基准电压源(如引用[2]中的5V基准生成) 3. 电池充电控制电路 4. 精密测量系统(需配合恒流源使用,如引用[4]中的PT100驱动)
