本文通过Proteus仿真展示了如何使用STM32F103R6实现跑马灯效果。程序中包含了GPIO口的配置和延时函数，通过设置GPIO口的高低电平交替控制LED灯的亮灭，实现跑马灯的循环滚动效果。

STM32最简单的外设莫过于IO口的高低电平控制了， Proteus仿真STM32F103R6的跑马灯程序。

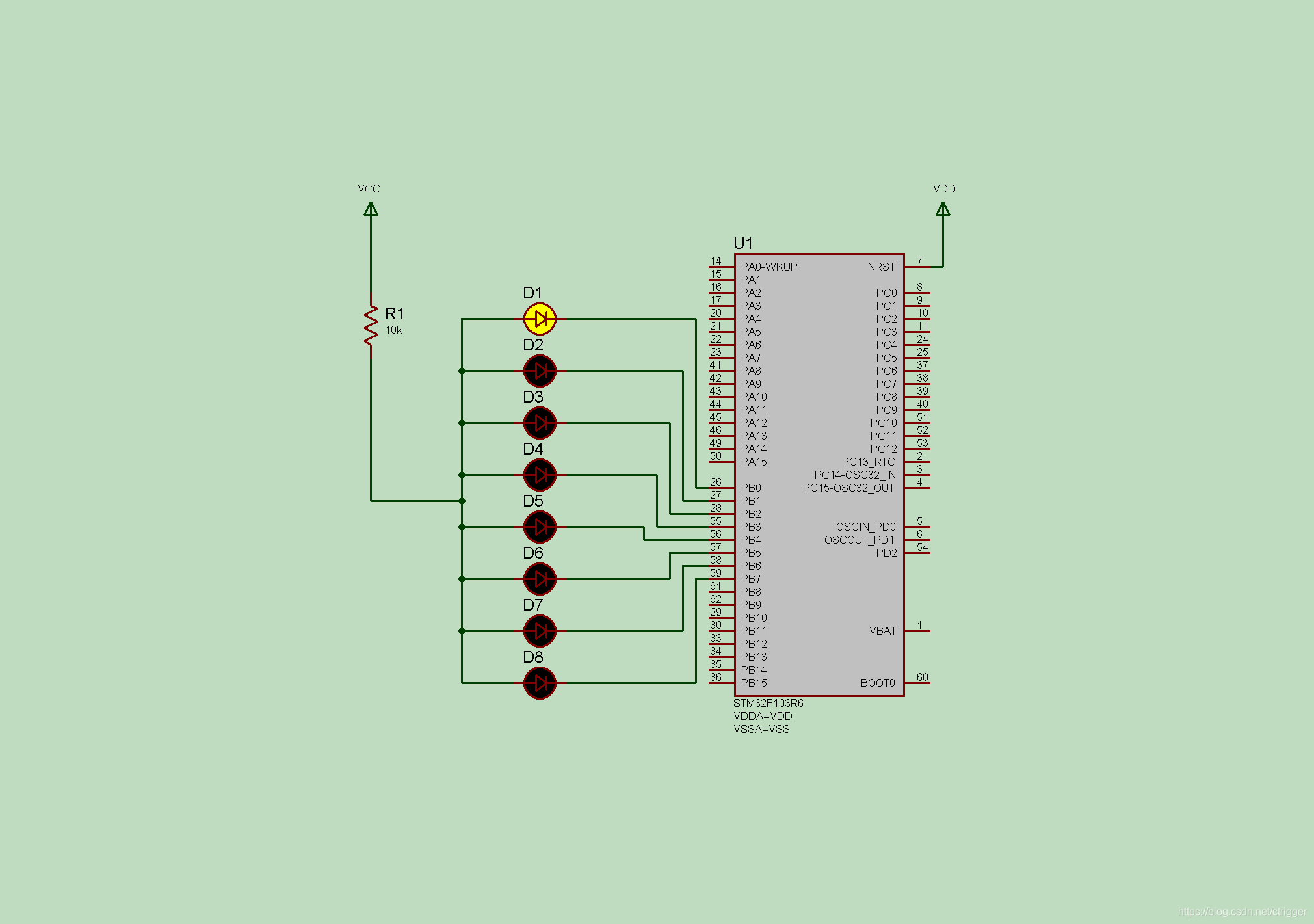

一、原理图

二、跑马灯C程序

// 粗略延时函数
static void delay(unsigned int n)
{
	for(unsigned int i=0; i<n; i++)
	{
		for(unsigned int j=0; j<1024; j++)
		{
			for(unsigned int k=0; k<1024; k++)
			{
				__asm("nop");
			}
		}
	}
}

int main(void)
{
	// 使能GPIOB端口时钟
	// RCC起始地址：0X40021000
	// RCC_APB2ENR偏移地址：0X18
	*(unsigned int *)(0X40021000 + 0X18) |= (1 << 3);

	// 配置IO口为输出模式
	// CNFy[1:0]： 00 - 通用推挽输出模式
	// MODEy[1:0]：01 - 输出模式，最大速度10MHz
	for(unsigned int i=0; i<8; i++)
	{
		// GPIOB起始地址：0X40010C00
		// GPIOx_CRL偏移地址：0X00
		*(unsigned int *)(0X40010C00 + 0X00) |= (1 << (4*i+0));
		*(unsigned int *)(0X40010C00 + 0X00) &= ~(1 << (4*i+1));
		*(unsigned int
