NBMA和P2MP网络类型

一、NBMA和P2MP的概念。

在OSPF协议中,NBMA(非广播多路访问)和P2MP(点对多点)是两种不同的网络类型,适用于特定的物理网络拓扑。

1、NBMA(Non-Broadcast Multi-Access)

特点

物理拓扑:常见于帧中继、ATM等传统网络,多台设备通过单一网络连接,但不支持广播/组播。

邻居发现:需手动指定邻居(neighbor命令),因网络无法自动通过组播发现邻居。

DR/BDR选举:必须选举DR(Designated Router)和BDR(Backup DR),以优化邻接关系数量。需确保DR/BDR与所有路由器连通(通常将中心节点设为DR)。

Hello机制:Hello包通过单播发送,默认Hello间隔30秒,Dead间隔120秒。

2、P2MP(Point-to-Multipoint)

特点

物理拓扑:适用于中心节点连接多个分支的场景(如无线网状网络),视为多个逻辑点对点链路的集合。

邻居发现:支持组播自动发现邻居(除非使用P2MP非广播类型需手动配置)。

DR/BDR选举:无需选举DR/BDR,每个邻居直接建立邻接关系。

Hello机制:Hello间隔30秒,Dead间隔120秒(与非广播类型相同)。

二、实验案例

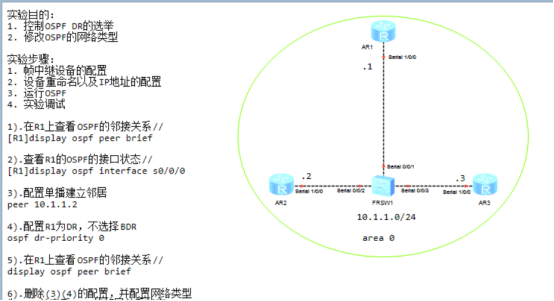

1、实验拓扑

配置命令之前的则中继配置

2、配置命令

NBMA网络类型的配置

<Huawei>system-view

[Huawei]undo info-center enable

Info: Information center is disabled.

[Huawei]sysname AR1

[AR1]interface s1/0/0

[AR1-Serial1/0/0]link-protocol fr

[AR1-Serial1/0/0]fr map ip 10.1.1.2 102 broadcast

[AR1-Serial1/0/0]fr map ip 10.1.1.3 103 broadcast

[AR1-Serial1/0/0]ip address 10.1.1.1 24

[AR1-Serial1/0/0]quit

[AR1]interface LoopBack 0

[AR1-LoopBack0]ip address 1.1.1.1 24

[AR1-LoopBack0]

[AR1]ospf router-id 1.1.1.1

[AR1-ospf-1]area 0

[AR1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[AR1-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255

[AR1-ospf-1-area-0.0.0.0]quit

[AR1-ospf-1]quit

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname AR2

[AR2]interface s1/0/0

[AR2-Serial1/0/0]link-protocol fr

[AR2-Serial1/0/0]fr map ip 10.1.1.1 201 broadcast

[AR2-Serial1/0/0]ip address 10.1.1.2 24

[AR2-Serial1/0/0]quit

[AR2]interface LoopBack 0

[AR2-LoopBack0]ip address 2.2.2.2 24

[AR2-LoopBack0]quit

[AR2]

[AR2]ospf router-id 2.2.2.2

[AR2-ospf-1]area 0

[AR2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[AR2-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255

[AR2-ospf-1-area-0.0.0.0]quit

[AR2-ospf-1]quit

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname AR3

[AR3]interface s1/0/0

[AR3-Serial1/0/0]link-protocol fr

[AR3-Serial1/0/0]fr map ip 10.1.1.1 301 broadcast

[AR3-Serial1/0/0]ip address 10.1.1.3 24

[AR3-Serial1/0/0]quit

[AR3]interface LoopBack 0

[AR3-LoopBack0]ip address 3.3.3.3 24

[AR3-LoopBack0]quit

[AR3]

[AR3]ospf router-id 3.3.3.3

[AR3-ospf-1]area 0

[AR3-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[AR3-ospf-1-area-0.0.0.0]network 3.3.3.0 0.0.0.255

[AR3-ospf-1-area-0.0.0.0]quit

[AR3-ospf-1]

现在让我们在R1上查看邻接关系

[AR1]display ospf peer brief

现在让我们在R1上查看网络类型

[AR1]display ospf interfaces0/0/0

[AR1]display ospf interface s1/0/0

         OSPF Process 1 with Router ID 1.1.1.1

                 Interfaces



 Interface: 10.1.1.1 (Serial1/0/0)

 Cost: 48      State: P-2-P     Type: NBMA      MTU: 1500

 Timers: Hello 30 , Dead 120 , Poll  120 , Retransmit 5 , Transmit Delay

P2MP的网络类型配置

接上面的配置,在路由上继续配置ospf

[AR1]ospf

[AR1-ospf-1]peer 10.1.1.2

[AR1-ospf-1]peer 10.1.1.3

[AR2]ospf

[AR2-ospf-1]peer 10.1.1.1

[AR2-ospf-1]quit

[AR3]ospf

[AR3-ospf-1]peer 10.1.1.1

[AR3-ospf-1]quit

配置R1为DR,将其他设备的优先级设置为0

[AR2]interface s1/0/0

[AR2-Serial1/0/0]ospf dr-priority 0

[AR2-Serial1/0/0]q

[AR3]interface s1/0/0

[AR3-Serial1/0/0]ospf dr-priority 0

[AR3-Serial1/0/0]quit

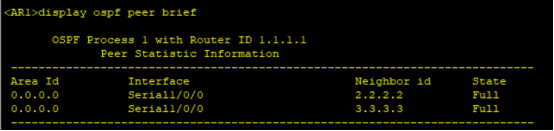

配置完成后我们去查看R1的邻接关系

可以看到邻接关系为full

删除以上配置ospf的配置,邻居关系又消失了,既开始配置P2MP网络类型了

[AR1]display ospf peer brief

[AR1]interface s1/0/0

[AR1-Serial1/0/0]ospf network-type p2mp

[AR1-Serial1/0/0]quit

[AR1]display ospf peer brief

[AR1]quit

[AR2]interface s1/0/0

[AR2-Serial1/0/0]ospf network-type p2mp

[AR2-Serial1/0/0]quit

[AR2]q

[AR3-ospf-1]quit

[AR3]interface s1/0/0

[AR3-Serial1/0/0]ospf network-type p2mp

[AR3-Serial1/0/0]quit

[AR3]q

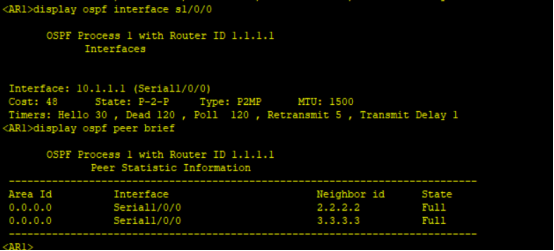

配置完成后我们查看邻接关系和网络类型

四、总结

        NBMA需手动指定邻居并选举DR/BDR,NBMA不支持广播和组播,所以只能用单播组建邻居,适用于无广播的多路访问网络(如帧中继);P2MP无需DR,支持组播自动发现邻居,适合星型拓扑(如无线网络),配置更简洁
