一、多区域IS-IS的概述

IS-IS多区域技术通过层次化架构实现大规模网络的高效路由管理。在分层设计中，网络被划分为多个独立区域（Level-1），通过骨干区域（Level-2）实现区域间互联‌。每个Level-1区域维护独立的链路状态数据库（LSDB），仅保留本区域拓扑信息；Level-2路由器则聚合区域间路由信息，形成骨干拓扑数据库，通过路由泄露机制控制跨区域路由的传播范围‌。这种设计有效隔离了区域内部拓扑变化对全网的影响。

二、IS-IS多区域的技术优势

多区域技术的核心优势在于动态路由优化与扩展性提升。通过引入Level-1-2路由器作为区域边界节点，既能执行区域内SPF计算，又能参与骨干区域路由决策‌。骨干区域采用分层泛洪机制，仅传递聚合后的链路状态信息（LSP），相较单区域模式减少80%以上的泛洪数据量‌。这种架构特别适配云计算数据中心跨区域互联、5G核心网切片等场景，例如中国联通展示的AI网络架构中，通过多区域技术实现全球数字化服务的高效承载‌。

三、综合实验

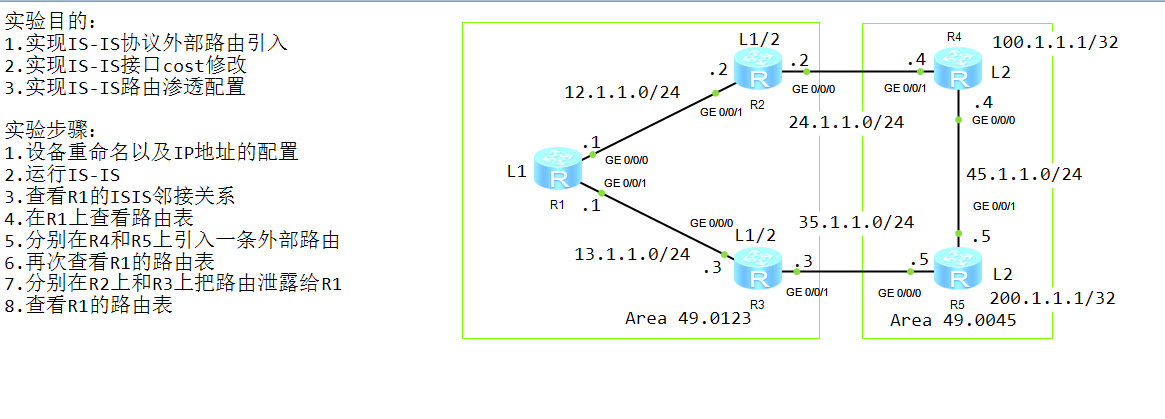

1、实验拓扑

2、实验配置命令

R1、R2、R3命令基本一致，现显示R1命令
<Huawei>u t m
<Huawei>sys
[Huawei]sysname R1
[R1]undo info-center enable
[R1]interface g0/0/1
[R1-GigabitEthernet0/0/1]ip address 12.1.1.1 24
[R1-GigabitEthernet0/0/1]ip address 13.1.1.1 24
[R1-GigabitEthernet0/0/1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]int loopBack 0
[R1-LoopBack0]ip address 1.1.1.1 32
[R1-LoopBack0]quit
[R1]isis
[R1-isis-1]network-entity 49.0123.0000.0000.0001.00
[R1-isis-1]is-level level-1 //R2、R3这条命令忽略
[R1-isis-1]cost-style wide
[R1-isis-1]quit
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]isis enable
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]isis enable
[R1-GigabitEthernet0/0/1]int loopBack 0
[R1-LoopBack0]isis enable
[R1-LoopBack0]quit

<Huawei>u t m
<Huawei>sys
[Huawei]sysname R4
[R4]undo info-center enable
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1]ip address 24.1.1.2 24
[R4-GigabitEthernet0/0/1]int g0/0/0
[R4-GigabitEthernet0/0/0]ip address 45.1.1.1 24
[R4-GigabitEthernet0/0/0]quit
[R4]int loopBack 0
[R4-LoopBack0]ip address 4.4.4.4 32
[R4-LoopBack0]quit
[R4]isis
[R4-isis-1]network-entity 49.0045.0000.0000.0004.00
[R4-isis-1]is-level level-2
[R4-isis-1]cost-style wide
[R4-isis-1]quit
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]isis enable
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]isis enable
[R4-GigabitEthernet0/0/1]int loo 0
[R4-LoopBack0]isis enable
[R4-LoopBack0]quit
配置外部路由
[R4]int loopBack 100
[R4-LoopBack100]ip address 100.1.1.1 32
[R4-LoopBack100]quit
[R4]isis
[R4-isis-1]import-route direct
[R4-isis-1]quit
[R4]quit

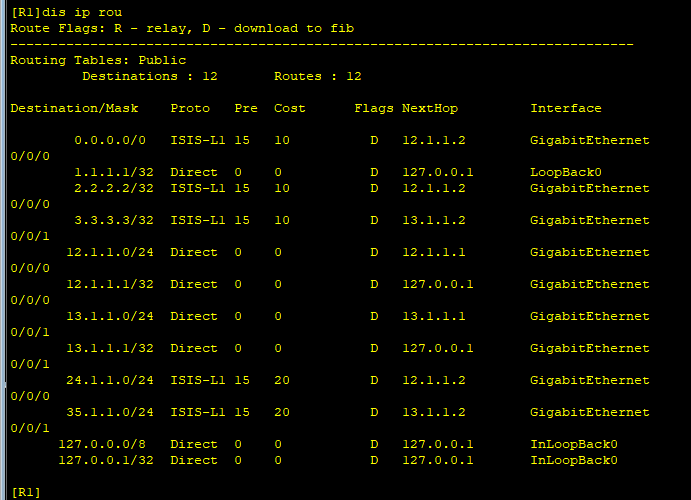

配置到这里后。在R1上查看路由表，发现学习不到R4、R5的路由学习。

R1学习不到R4、R5的路由表是因为他们都不在同一个区域，如果想让他们学习到对方的路由。那就在R2和R3配置允许泄露对方信息的配置

R4、R5配置外部路由时R1学习不到信息，在R2、R3上配置名
将R4、R5信息泄露给R1

R4、R5配置外部路由时R1学习不到信息，在R2、R3上配置名
将R4、R5信息泄露给R1
isis
import-route isis level-2 into level-1
quit

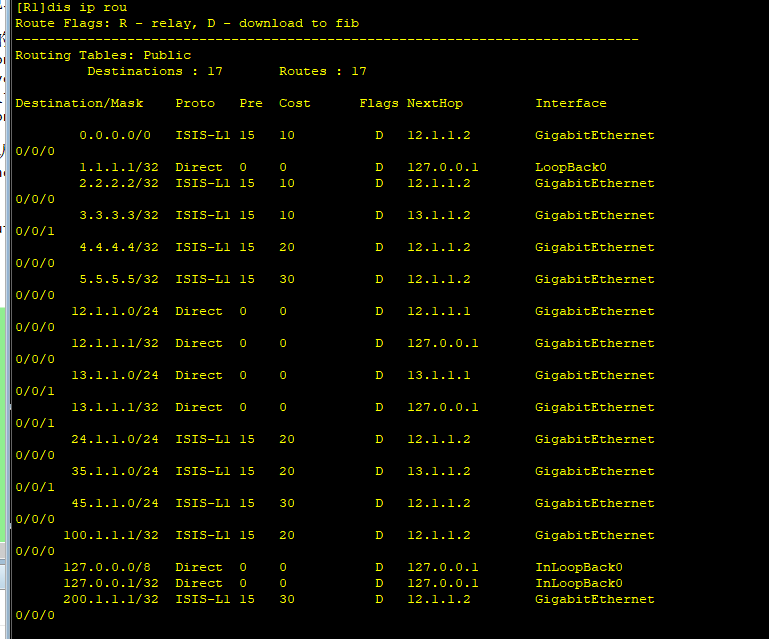

配置完成后就可以在R1上查看R4、R5的路由信息了

四、总结

在实际情况中部署需关注区域划分策略与路由策略协同。建议单个Level-1区域节点控制在50-100台以内，骨干区域采用双平面冗余设计提升可靠性‌。通过TLV扩展支持IPv6双栈、SRv6等新协议，例如杭州新型互联网交换中心案例中，依托多区域架构实现500Gbps峰值流量的智能调度‌。但需注意区域划分过细会增加路由计算复杂度，需通过路由汇总、策略路由等技术平衡收敛速度与路由精度，如运营商级网络改造中常采用分级路由策略优化跨域流量‌。
