在电池供电的产品(如热量表、智能水表、便携传感器)中,低功耗是核心诉求 ——MSP430 系列单片机以极致低功耗著称,而段码液晶(LCD)几乎不耗电,两者堪称 “黄金搭档”。
我 20 年前就用 MSP430F415 做过热量表、智能水表等项目,都能稳定运行10年甚至以上。今天我将从原理、硬件到代码,为你完整拆解。
一、 为什么是MSP430与段码液晶?
- MSP430的“基因优势”:其超低功耗特性(低至微安级的运行电流)与灵活的时钟系统,天生就是为电池供电设备而生的。
- 段码液晶的“物理优势”:
- 功耗极低:它属于被动显示,自身几乎不耗电,功耗远低于主动发光的LED或需要背光的点阵屏。
- 成本与可靠性:结构简单,成本低廉,且寿命极长。
它们的结合,实现了“1+1>2”的效果:MSP430内部集成了液晶驱动模块,无需外置驱动芯片,进一步简化了系统,降低了整体功耗和成本。
当然,现在应该有更低功耗的单片机了。
二、 核心原理:从一张图纸到驱动逻辑

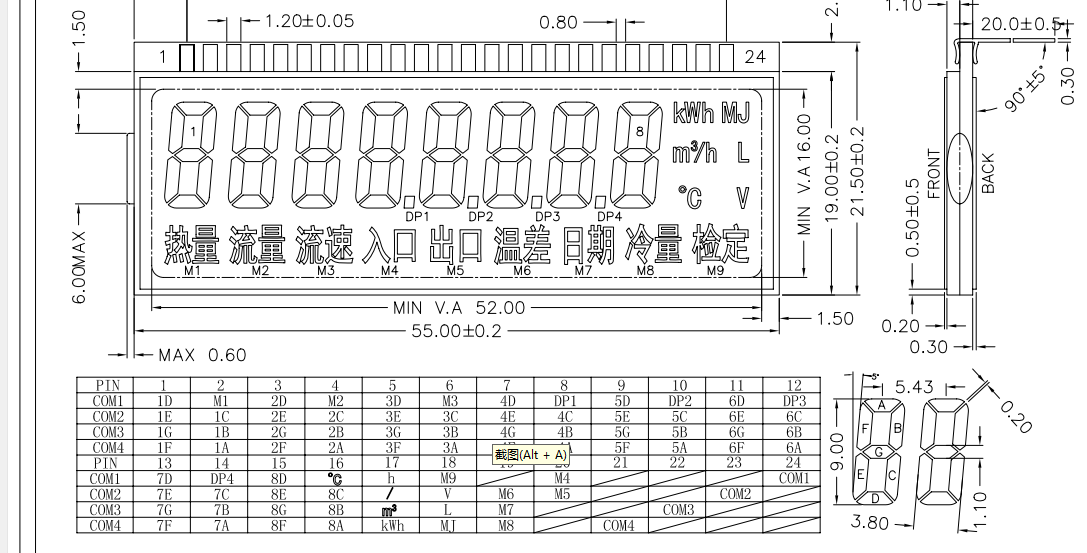

要驾驭段码液晶,首先要学会“解读”它的图纸。下图是一张典型的段码液晶图纸,它包含了所有你需要的信息:

读关键点:
- 公共端(COM):图中标注为COM1-COM4,对应MSP430的COM0-COM3。这表示该液晶工作在4MUX(1/4占空比) 模式,这是最常用的模式。
- 段驱动端(SEG):图纸上PIN1-PIN20即为各个笔段(数字、符号)的驱动引脚,对应单片机的S0-S19脚。
- 真值表(Truth Table):图纸左下角的表格是灵魂所在。它定义了某个笔段(如“8”字的a段)要在何时点亮,需要给对应的COM和SEG引脚施加什么样的电压组合。我们的所有代码逻辑,都源于此表。
三、 硬件连接:简洁至上的设计

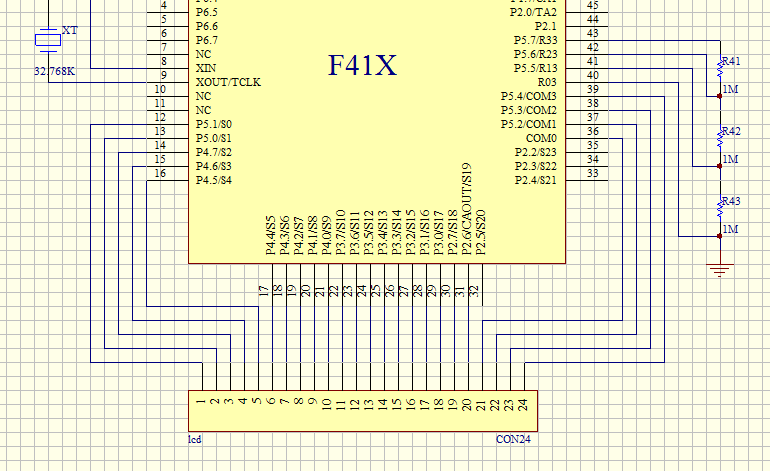

硬件连接的核心任务,就是将液晶的COM/SEG引脚,正确无误地连接到MSP430对应的引脚上。下图是一个清晰的连接示意:

连接要点与外围电路:
- 直接对应连接:将液晶的COM1-4接MCU的COM0-3,液晶的PIN1-20接MCU的S0-S19。
- 三个关键电阻(R1-R3):用于设置液晶驱动的偏置电压(VLCD),这个电压值直接影响显示对比度。通常需要通过实验调整到最佳视觉效果。
- 一个低频晶振(32.768kHz):为MSP430的液晶驱动模块提供稳定的时基。
四、 代码实战:直接复制使用
以下代码基于MSP430F415,你可以将它视为一个可靠的驱动模板。它不仅实现了显示,更包含了许多实战中提炼的细节。
#include <msp430f415.h>
// 根据图纸真值表编制的0-9数字字模
// 每一位对应一个笔段(a,b,c,d,e,f,g,dp),1表示点亮
unsigned char seg[10]={0x7d,0x60,0x3e,0x7a,0x63,0x5b,0x5f,0x70,0x7f,0x7b};// 0-9
unsigned char dis_buff[10];// 显示缓存,对应LCDMEM0-LCDMEM9
void disp_int(unsigned long ljtemp)//显示子程序
{
unsigned char ljjm;
ljjm=ljtemp%10;
dis_buff[7]=seg[ljjm];//最低位,第8位
ljtemp=ljtemp/10;
ljjm=ljtemp%10;
dis_buff[6]=seg[ljjm];
ljtemp=ljtemp/10;
ljjm=ljtemp%10;
dis_buff[5]=seg[ljjm];
ljtemp=ljtemp/10;
ljjm=ljtemp%10;
dis_buff[4]=seg[ljjm];
ljtemp=ljtemp/10;
ljjm=ljtemp%10;
dis_buff[3]=seg[ljjm];
ljtemp=ljtemp/10;
ljjm=ljtemp%10;
dis_buff[2]=seg[ljjm];
ljtemp=ljtemp/10;
ljjm=ljtemp%10;
dis_buff[1]=seg[ljjm];
ljtemp=ljtemp/10;
ljjm=ljtemp%10;
dis_buff[0]=seg[ljjm];//最高位,第1位
if(dis_buff[0]==0x7d)//第1位为0可以不显示
{
dis_buff[0]=0x00;
if(dis_buff[1]==0x7d)
{
dis_buff[1]=0x00;
if(dis_buff[2]==0x7d)
{
dis_buff[2]=0x00;
if(dis_buff[3]==0x7d)
{
dis_buff[3]=0x00;
if(dis_buff[4]==0x7d)//第4位为0不显示
{
dis_buff[4]=0x00;
}
}
}
}
}
}
void main(void)
{
int i;
WDTCTL = WDTPW + WDTHOLD; //停止看门狗
// 液晶控制器初始化:开启LCD,4MUX模式,使用内部电阻
LCDCTL=LCDON+LCD4MUX+LCDP1;
// 设置帧频率
BTCTL=BTFRFQ1;
while(1)
{
disp_int(12345678);//先显示“12345678”
dis_buff[0]|=0x80;//显示“热量”
dis_buff[5]|=0x80;//显示“DP3”小数点
dis_buff[8]=0x10;//显示“MJ”
dis_buff[9]=0;//不显示内容
//液晶上显示的内容是“热量123456.78MJ”
for(i=0;i<10;i++)
LCDMEM[i]=dis_buff[i];//把内容送到显示缓存
// 进入低功耗模式,等待中断唤醒,实现最低功耗运行
// _BIS_SR(LPM3_bits + GIE);
}
}
五、 实战经验与避坑指南
- 显示对比度不佳:首先检查并调整R1/R2/R3这三个偏置电阻的比值。对比度对电压非常敏感,通常需要在实际的硬件上微调。
- 显示闪烁或鬼影:
- 检查VLCD电压是否稳定。
- 确认扫描频率设置正确。频率太低会闪烁,太高则会增加功耗且可能驱动能力不足。
- 功耗未达预期:确保在无显示更新时,让MSP430进入合适的低功耗模式(如LPM3)。段码液晶模块本身在静态显示时耗电极微,CPU的睡眠深度才是关键。
- 字模制作:字模是软件工作的基础。务必根据你所使用的具体液晶型号的真值表,逐个笔段推导出十六进制字模,切勿直接套用其他型号的代码。
你用过哪些驱动段码液晶的单片机或者在驱动段码液晶方面遇到过哪些问题,欢迎关注我并在评论区留言!
后续干货不断,咱们一起在单片机的世界里,共同进步。
