ILA提示 critical warnings [Common 17-1548] [Common 17-55] 解决办法

vivado工程概况

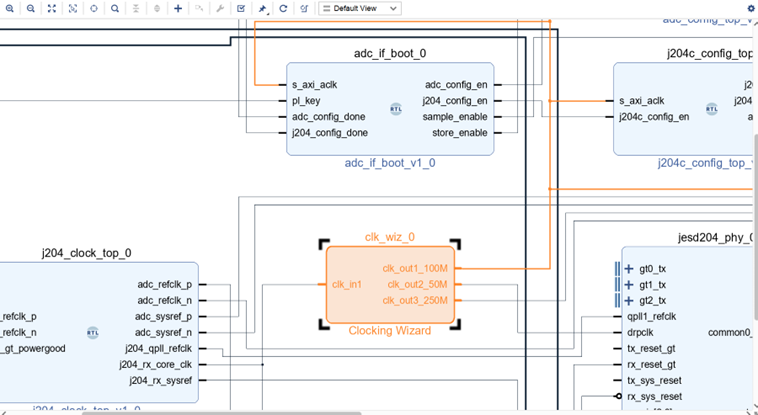

采取block design方式进行设计。工程中使用过了一个clock wizard模块产生了100MHz时钟（clk_out1_100M）。该时钟作为主要的逻辑时钟使用。

为了抓取信号，设置了ila模块，抓取时钟默认为clk_out1_100M。

ila模块添加方式

通过在信号前增加vivado综合属性 (*mark_debug = "true"*)  语句。综合完成后，通过”Open Synthesized Design”中的“Set Up Debug”功能，添加ila模块。添加ila模块后，保存设置，此时vivado会在约束文件中自动加入与调试核有关的约束语句。

图 1 debug信号

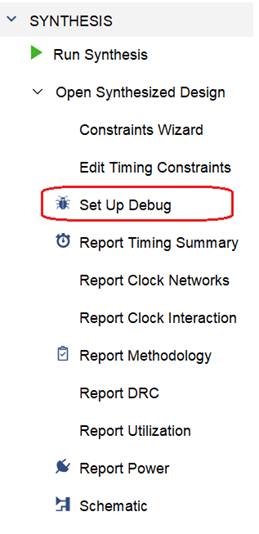

图 2 添加ila核的入口

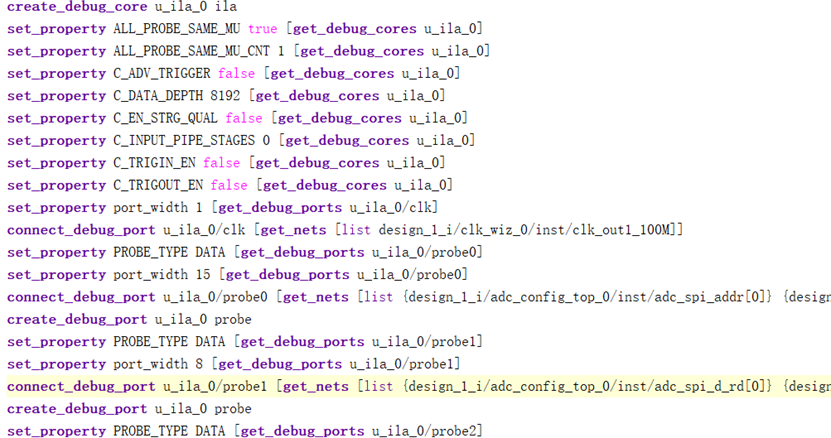

图 3 vivado自动添加ila核有关约束（局部）

报错现象

在生成bitstream时，在应用（implementation）的pot design过程中出现多个与时钟约束有关的严重警告。警告的约束语句来自于工程自动生成的xdc文件。

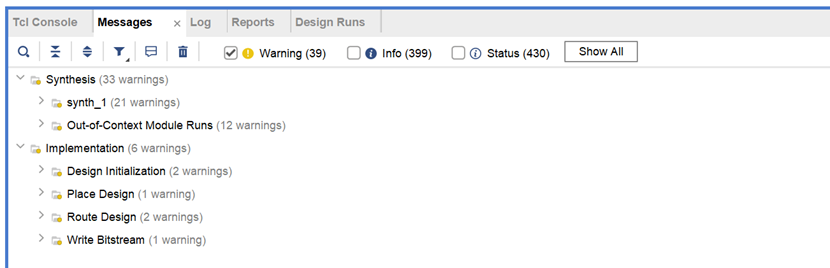

图 4 严重警告出现的阶段

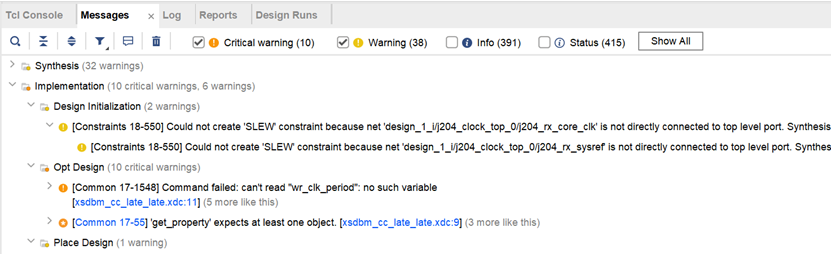

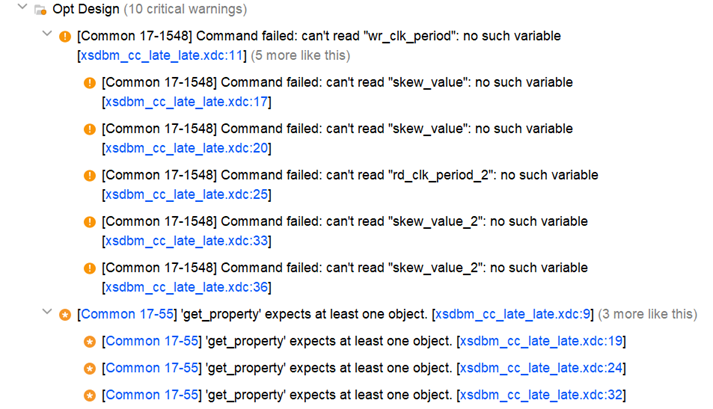

图 5 严重警告内容

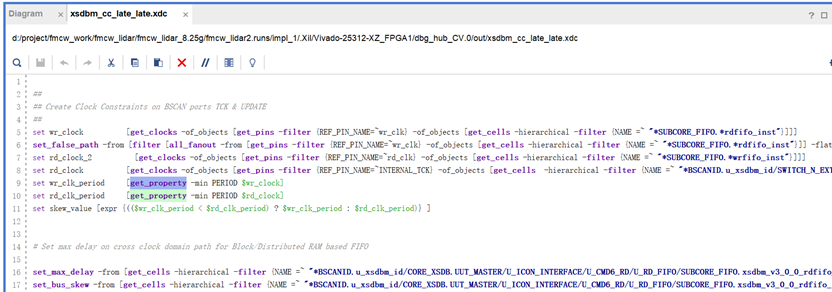

图 6 引起严重告警的文件及语句

排查过程

通过关键词搜索，发现有人遇到过类似问题。

搜索链接如下：

1. vivado中fifo遇到【common17-55】警告总结，https://icode.best/i/51663211128206。
2. ILA提示 critical warnings [Common 17-1548] /[Common 17-55] 解决办法可能性之一，ILA提示 critical warnings [Common 17-1548] /[Common 17-55] 解决办法可能性之一-优快云博客

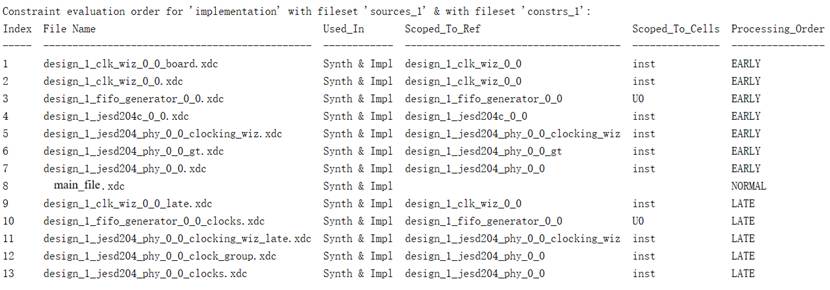

按照网上资料说明，输入tcl命令：report_compile_order -constraints，得到如下所示的xdc文件编译顺序。

其中并没有出现问题的xdc文件！！！

解决方案

尝试在工程的main_file.xdc文件的ila约束语句之前，增加一个creat_clock约束。如图。

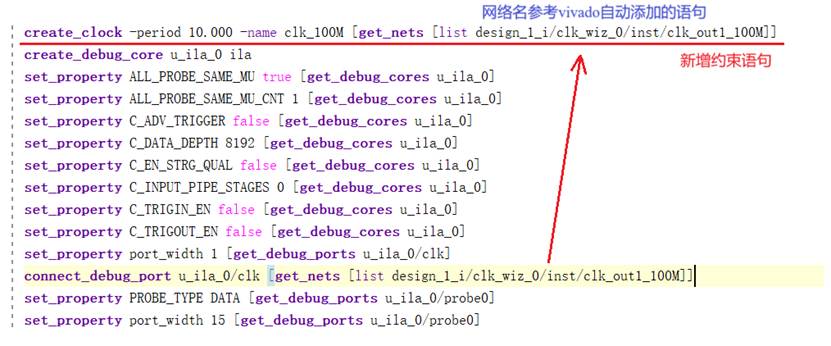

图 7 新增的约束语句

修改设计后的结果

在生成bit文件时，implementation阶段的严重警告消失。问题解决！
