【论文阅读】GA-RPN：Region Proposal by Guided Anchoring

论文名称：Region Proposal by Guided Anchoring
作者： Jiaqi Wang \ Kai Chen \ Shuo Yang \ Chen Change Loy \ Dahua Lin
论文地址：https://arxiv.org/pdf/1901.03278.pdf
代码：目前未公开
发表年份：CVPR 2019

---

1 动机

anchor机制是现代目标检测的基石，然而自Faster R-CNN中提出它以来，anchor的生成方式就一直是人为事先设定它的shape(scale/rotio)，然后依据卷积生成的特征图在原图上枚举出所有的anchor box。这种传统的anchor生成方式会有两个问题：

• 对于不同数据集/应用场景，anchor的shape以及个数k都需要重新设计
• 这种为保证Recall而枚举出的anchor box中的绝大多数是非正样本

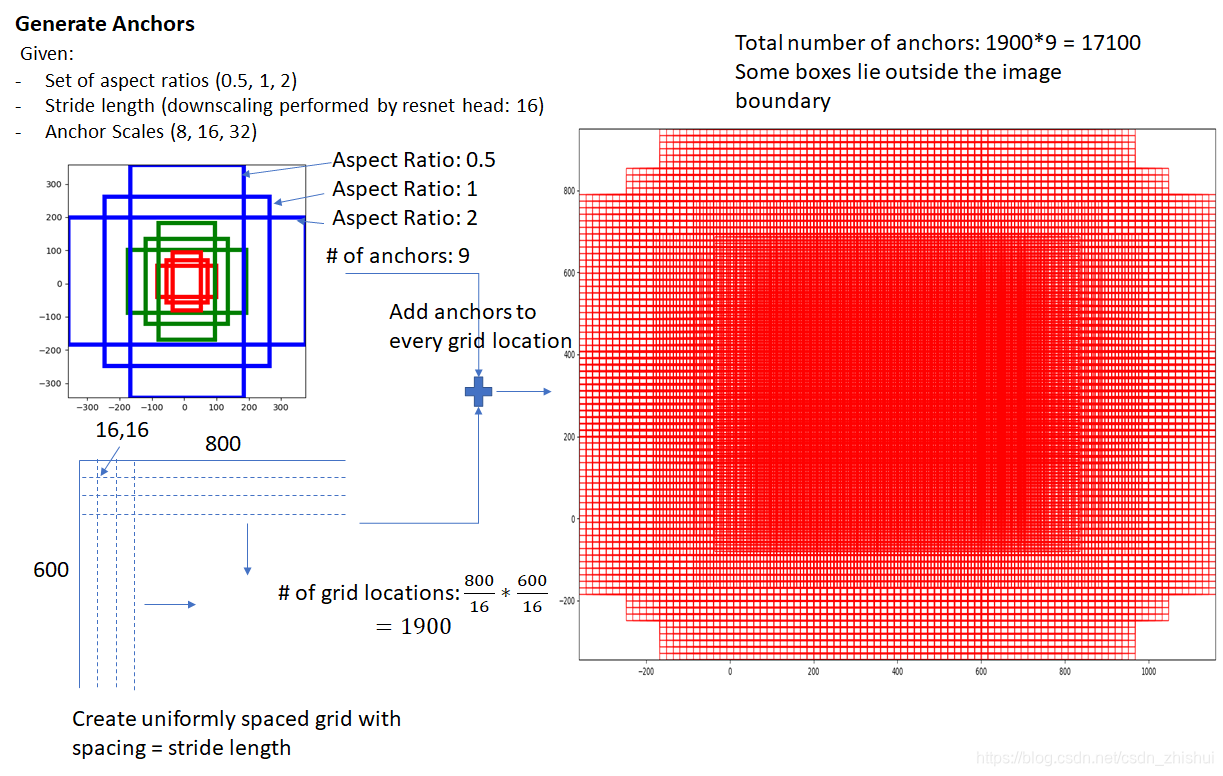

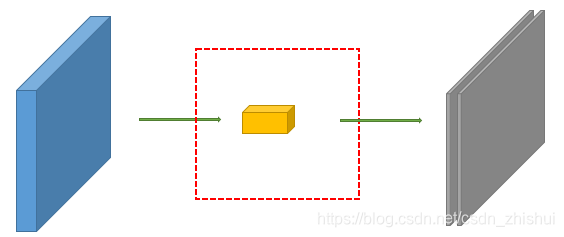

Faster RCNN中anchor生成方式

2 贡献

• 指出anchor设计的两个原则：
  • anchor box的中心应该与feature-map上的对应像素严格对齐
  • feature-map上每个区域的感受野和语义范围是一样的，不同位置的anchor box的scale/shape也应该是一样的
• 依据条件概率分布，提出一种使用语义特征来引导anchor 生成的方法。得到的anchor的scale/rotio都是任意的，在保证RPN的Recall的前提下使得anchor的数量减少了90%。

3 方法

$F_I$是图像的特征映射(feature map)，它的宽高分别是$W,H$。本文是对多个feature-map做了所谓的“Guided anchoring”操作。

3.1 Guided anchoring

anchor的目的是找到出现在一张图像中的前景物体，如果从统计学角度来看，可以用条件概率公式来表示__前景物体在一张图像中的出现__：$$p(x,y,w,h|I)=p(x,y|I)\ast p(w,h|I,x,y)\text{\hspace{1em}(1)}$$ 这里$I$表示一张图像，$x,y,w,h$代表前景物体的在图像中出现的空间位置中心点坐标和它的宽高。
（下面所述的“物体”与“前景物体”是一个概念）
并且作者通过观察发现，①物体在图像中并不是均匀分布的，②物体的shape与图像的内容、物体在图像中所处的位置以及它的几何结构密切相关。那么可以用这两种现象来解读公式(1)：

• 物体只出现在图像的特定区域 $(x,y)$
• 物体的shape$(w,h)$与物体出现的位置有关系

这两种解读，翻译到anchor设计上就是：

• 有效anchor的中心点$(x,y)$应该是在某一个区域范围内的，所以feature-map中所有像素位置上对应的anchor box可以直接剔除一部分
• anchor的$(w,h)$可以由它的中心点$(x,y)$确定，所以可以通过feature-map的像素位置得到该位置对应的anchor box的$(w,h)$

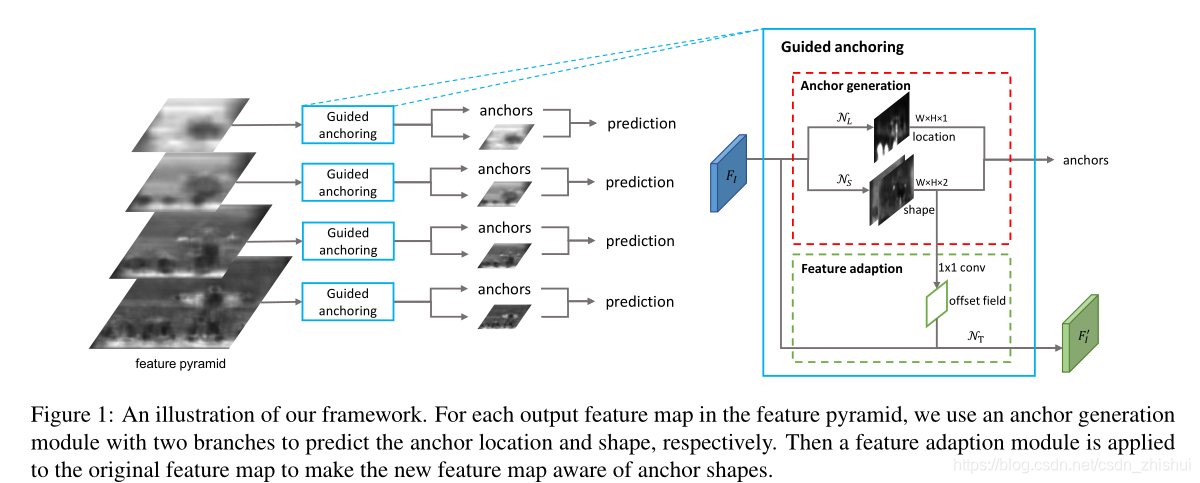

基于这两种思想，作者设计出Fig1中红框中的“anchor generation”。Anchor的生成由两个分支构成，location分支，用来确定中心点，shape分支用来确定location-dependent的shape。
本文中每个anchor center只预测一个anchor，即对于feature-map上的每个像素位置只有一个anchor box，那么应该一共有$H\ast W$个，本文使用得分制来确定anchor box的有效(正样本)性，对每个像素位置的$(x,y)$有一个得分$S_{loc}$，按照公式(1)的思想，应该是$(x,y)$决定$w,h$，在预测anchor box时，首先通过$S_{loc}>Threashold$来筛选出正样本，然后这些正样本位置$w,h$被确定为有效，其他位置被当做负样本剔除掉。这样每个anchor box的$(x,y,w,h)$就确定了。

location分支预测

location分支是对公式(1)中$p(x,y|I)$的实现。它的输出是$S_{loc}$，一个$H\ast W\ast 1$的矩阵块，对应于$F_I$每个像素位置的可能出现有效anchor box的可能性得分。

location分支用一个简单网络$N_L$来实现，它以$F_L$为输入，经过一个conv1x1和sigmod，得到结果$S_{loc}$，然后通过$S_{loc}>{ϵ}_L$筛选有效anchor。虽然更复杂的结构可能使得结果更准确，但是作者认为这种结构可以更好的平衡速度和准确性。
这种网络结构可以看做是一个__二分类__问题，那么在训练时也就可以用二分类的方法做训练，虽然已经剔除了大量负样本，但是正负样本比例仍然差别很大，所以仍然使用Focal Loss。

shape分支预测

shape分支是对公式(1)$p(w,h|I,x,y)$的实现。它的输出是一个$H\ast W\ast 2$的矩阵块，$H\ast W$就是对应于feature-map的每个位置，$2$是对应于参数化anchor box的$w,h$，之所以参数化，是因为$w,h$的实际值的范围比较大(0-1000)，如果直接预测，效果差，所以使用公式(2)把他们参数化：$$w=\sigma \ast s\ast e^{dw},h=\sigma \ast s\ast e^{dh}\text{\hspace{1em}(2)}$$，$\sigma$是个超参数，经验值取8，$s$是anchor box步长。在预测时只要预测$dw,dh$就可以了，这样就把要预测值的范围从[0,1000]转为了[-1,1]。

shape分支用一个更简单网络$N_S$实现，它也以$F_I$为输入，直接用一个conv1x1就得到最终结果，，，，，。
shape分支可以看做是一个回归$w,h$值的问题。

feature adaptation

虽然用上面的办法生成了anchor box，但是却不能直接使用，原因是上面的办法遵循了anchor生成规则的第一条-feature-map每个像素位置与anchor box的中心严格对齐，但是由于shape分支预测出的每个anchor box$w,h$的值不一定是一样的，也就导致了feature-map上的不同位置在原图上的映射范围是不一样的，这显然不符合生成规则的第二条。导致这种情况的原因是shape，那么可以借助已经生成的shape对原始$F_I$做一定的处理，使$F_I$满足$规{则}_2$。

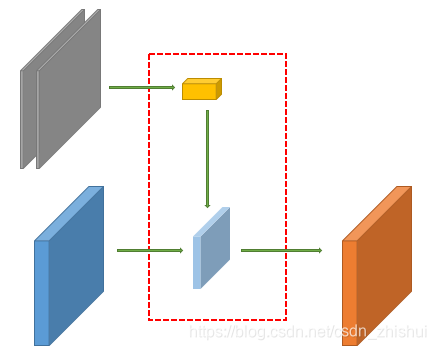

基于这种思路，作者设计出了Fig1中绿框中的“feature adaptation”。

feature adaptation使用网络$N_T$完成，首先把shape分支的输出通过一个conv1x1，然后把conv1x1的结果和$F_I$作为输入，通过一个3x3的空洞卷积，得到结果$F_I^{\prime }$，之后分类和回归$F_I^{\prime }$取代$F_I$，但是用来计算下一层feature-map的仍然是$F_I$。

3.2 训练

多任务训练

本文把RPN的训练看做是多任务的，loss由四部分组成，除了传统分类的$L_{cls}$、回归的$L_{reg}$，还有location分支的$L_{loc}$和shape分支的$L_{shape}$，${\lambda }_1/{\lambda }_2$作为loss的权重，本文中分别取1和0.1。
$$L={\lambda }_1\ast L_{loc}+{\lambda }_2\ast L_{shape}+L_{cls}+L_{reg}.\text{\hspace{1em}(4)}$$

Guided anchoring的三个分支各由一个网络来实现，本文使用监督方式来训练网络，监督就需要真值(gt ,ground truth)。

feature adaptation

得到$F_I^{\prime }$之后就要通过它做region的分类和回归，分类输出是一个m2的矩阵，回归输出是一个m4的矩阵。

location分支的gt

按照“location 分支预测”的分析，它可以直接决定anchor box的生死，所以location分支的gt也要格外严谨！
记：

• $(x_g,y_g,w_g,h_g)$：一张图像中某个前景物体bbox的gt
• $(x_g^{\prime },y_g^{\prime },w_g^{\prime },h_g^{\prime })$： 该gt在feature-map中的映射
• $R(x,y,w,h)$：某个以$(x,y)$为中心且size是$w\ast h$的矩形区域

设计者最期望得到的是 以位置$(x,y)$为中心且与gt有更大IOU的anchor。如果在gt外部的$(x,y)$那肯定不应该分配到有效anchor，即使是在gt内部，为了与gt有更大IOU，那么这些个中心点也应该尽可能的靠近gt的中心点。基于这种思想和Faster RCNN中有效样本的划分规则，本文划分有效样本规则如下(对每一个gt box)：

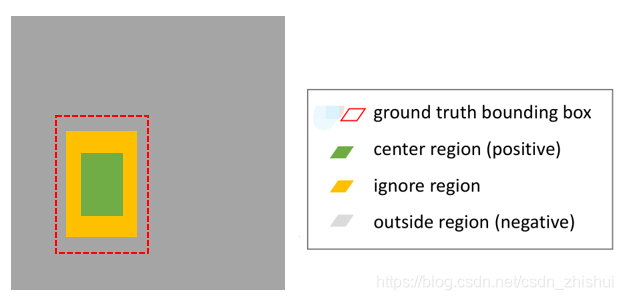

• 参照每个gt box，整个feature-map分成三个区域：CR(center region),IR(ignore region),OR(outside region)
• $CR=R(x_g^{\prime },y_g^{\prime },{\sigma }_1{w}^{\prime },{\sigma }_1{h}^{\prime })$，CR内部是有效anchor，赋值为1
• $IR=R(x_g^{\prime },y_g^{\prime },{\sigma }_2{w}^{\prime },{\sigma }_2{h}^{\prime })/CR,{\sigma }_2>{\sigma }_1$，IR是忽略区域，Faster RCNN源码里是赋值为-1
• 在IR外部的是OR，OR认为是负样本所在区域，赋值为0

结束了？并没有，从Fig1左半图可知，作者参考FPN使用特征金字塔，对金字塔中的多个feature map做Guided anchoring，然后可以认为是参考SNIP，让特定层级的feature map只预测指定大小范围内的物体，而一旦一个物体在某一层级的feature map被预测的话，那么它在该feature map相邻的两个feature里直接被设定为IR！

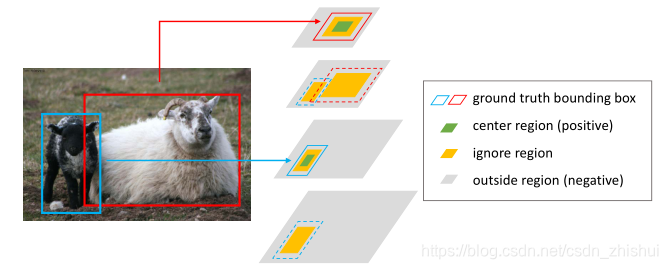

比如下图中，黑羊较小，在第2层级的feature map中被预测（指定为CR），那么它在第1,3层级的feature map中直接被置为IR；而白羊较大，就在比较高层级的第4层级中被预测（指定为CR），在第3层级(可能有第5层级的话，就是第3,5层级)直接为置为IR。

对所有测试集图像的所有gt bbox做上述操作，就得到了location 分支的$G{T}_{loc}=R^{(F_f,N,H_f,W_f,1)}$，第$F_f$层feature map，$N$张图像，该层级fea的长宽。。从上图可以看出CR仍然只占整体区域的一小部分，正负样本依然极度不平衡，所以对于location分支的训练使用Focal Loss。

shape分支的gt

shape分支通过位置预测anchor任意大小的$w,h$，个人认为这是本文最大的贡献。
当中心点固定后，设计者希望shape分支可以调整anchor的$w,h$，使得anchor可以与gt有更大IOU，这与location分支的意图是一致的。
对于每个gt在每个feature map：
$G{T}_{shape}=R^{(H,W,2)}$，初始化为0，对其中每个CR中的位置$(x_{CR},y_{CR})$：
枚举一系列(文中是9)$(w,h)$，然后计算它们与gt的IOU，以最大IOU对应的$(w,h)$为该gt在该feature map上该位置的$(w,h)$的gt。如果该点有两个或以上gt的CR落在这里，那么以IOU较大的$(w,h)$为该位置的gt。
对所有测试集图像的所有gt bbox做上述操作，就得到shape分支的$G{T}_{shape}=R^{(F_f,N,H_f,W_f,2)}$，第$F_f$层feature map，$N$张图像，该层级fea的长宽。

训练时使用的是bounded iou loss的变形。原来是用来优化$(x,y,w,h)$，这里只用来优化$(w,h)$。

3.3使用GA-RPN生成的RPs

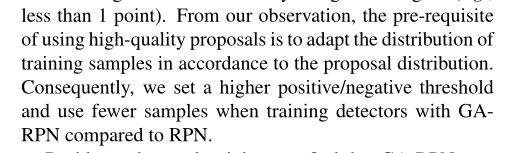

作者说使用GA-RPN可以比RPN生成更高质量的RPs，用GA-RPN替换RPN训练检测时需要把正/负阈值都调高，使用更少的样本。
此外，如果事先训练好了GA-RPN和一个使用RPN的two-stage的检测器，然后使用GA-RPN直接替换掉RPN，对检测器做2-3个epoch的fine-tune之后，检测器的性能会有很大提升。

4 实验

4.1实现细节

• 使用Res-50和FPN作为backbone
• 把COCO数据集的图片resize到(1333,800)
• 优化器 SGD
  • 学习率初始化为0.02，在epoch-8,epoch-11各乘以0.1，一共训练16 epoch

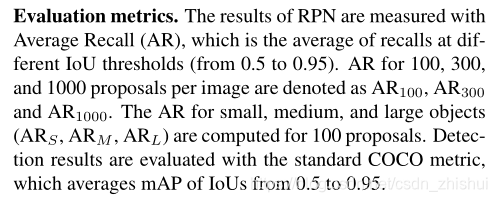

4.2性能指标

• AR(average recall)
• AP(average precision)

结果

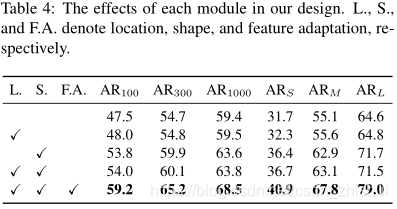

验证三个分支

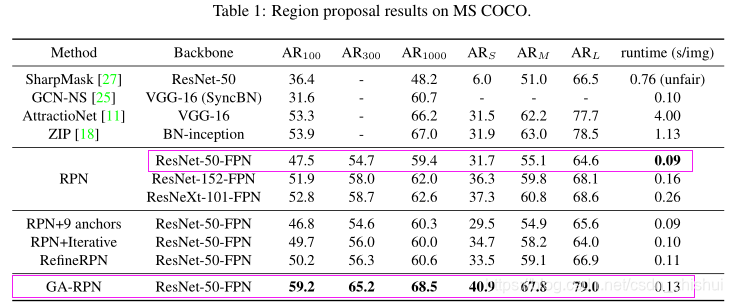

GA-RPN vs RPN/others

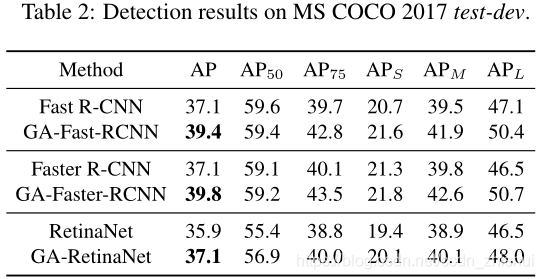

GA-RPN 对检测器的提升

• GA-RPN与检测器一起训练

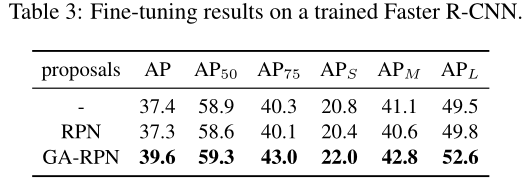

• 用GA-RPN fine-tune 已经训练好的Faster RCNN


5 思考

2.添加feature adaptation的原因到底是什么？在feature adaptation中又实际做了什么操作？
3.$A{R}_{1000}$是什么意思？
