导读

YOLO通过非极大值抑制过滤重叠边界框，增加了计算延迟。RT-DETR的出现改变了这一现状，RT-DETR取消了NMS后处理，结合强大的主干网络、混合编码器和创新的查询选择器，提供了快速且高效的端到端目标检测解决方案。

论文链接：https://arxiv.org/pdf/2304.08069

源码链接：https://github.com/lyuwenyu/RT-DETR

引言

目标检测一直面临着一个重大挑战-平衡速度和准确性。像YOLO这样的传统模型速度很快，但需要一个名为非极大值抑制（NMS）的后处理步骤，这会减慢检测速度。NMS过滤重叠的边界框，但这会引入额外的计算时间，影响整体速度。这就是DETR（https://arxiv.org/pdf/2005.12872）（检测Transformer）的用武之地。

RT-DETR是基于DETR架构的端到端对象检测器，完全消除了对NMS的需求。通过这样做，RT-DETR显着减少了之前基于卷积神经网络（CNN）的对象检测器（如YOLO系列）的延迟。它结合了强大的主干、混合编码器和独特的查询选择器，可以快速准确地处理特征。

RT-DETR架构概述，来源：https://arxiv.org/pdf/2304.08069

RT-DETR架构的关键组成

主干：主干从输入图像中提取特征，最常见的配置是使用ResNet-50或ResNet-101。从主干，RT-DETR提取三个级别的特征- S3，S4和S5。这些多尺度特征有助于模型理解图像的高级和细粒度细节。

残差构建块，来源：https://arxiv.org/pdf/1512.03385

2.混合编码器：

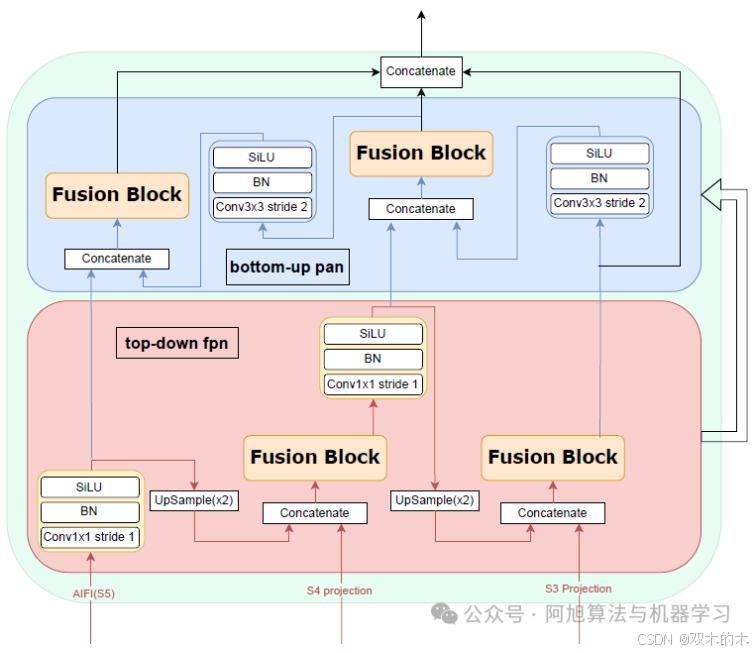

混合编码器

该混合编码器包括两个主要部分：基于注意力的尺度内特征交互（AIFI）和跨尺度特征融合（CCFF）。以下是每个部分的工作原理：

AIFI：这一层只处理主干中的S5特征图。由于S5代表最深的层，因此它包含关于图像中完整对象及其上下文的最丰富的语义信息-这使得它非常适合基于变换的注意力来捕捉对象之间有意义的关系。虽然S3和S4包含有用的低级别特征，如边缘和对象部分，但对这些层施加注意力将在计算上昂贵且效率较低，因为它们尚未表示需要彼此相关的完整对象。

以下是AIFI的PyTorch实现。代码分为三个主要部分：

处理关注后要素的前馈层（***FFLayer***）
实现多头自关注的Transformer编码器层
主要的AIFI模块，通过适当的特征投影和位置编码将所有内容联系在一起

import torch
import torch.nn as nn

class FFLayer(nn.Module):
    '''
    Feed-forward network: two linear layers with a non-linear activation
    in between
    '''
    def __init__(self,
                 embedd_dim:int,
                 ffn_dim:int,
                 dropout:float,
                 activation:str) -> nn.Module:
        super().__init__()
        self.feed_forward = nn.Sequential(
                nn.Linear(embedd_dim, ffn_dim),
                getattr(nn, activation)(),
                nn.Dropout(dropout),
                nn.Linear(ffn_dim, embedd_dim)
            )

        self.norm = nn.LayerNorm(embedd_dim)

    def forward(self,x:torch.Tensor)->torch.Tensor:
        residual = x
        x = self.feed_forward(x)
        out = self.norm(residual + x)
        return out

class TransformerEncoderLayer(nn.Module):

    def __init__(self,
                 hidden_dim:int,
                 n_head:int,
                 ffn_dim:int,
                 dropout:float,
                 activation:str = "ReLU"):

        super().__init__()
        self.mh_self_attn = nn.MultiheadAttention(hidden_dim, n_head, dropout, batch_first=True)
        self.feed_foward_nn = FFLayer(hidden_dim,ffn_dim,dropout,activation)
        self.dropout = nn.Dropout(dropout)
        self.norm = nn.LayerNorm(hidden_dim)

    def forward(self,x:torch.Tensor,mask:torch.Tensor=None,pos_emb:torch.Tensor=None) -> torch.Tensor:
        # Save the input as the residual for the skip connection
        residual = x

        # Add positional embeddings (if provided) to the input for spatial encoding
        q = k = x + pos_emb if pos_emb is not None else x

        # Apply multi-head self-attention
        x, attn_score = self.mh_self_attn(q, k, value=x, attn_mask=mask)

        # Add residual connection and apply dropout
        x= residual + self.dropout(x)
        # Normalize the result to avoid distribution shift during training
        x = self.n
