电路的拓扑结构

电路中常见的拓扑结构有:点对点拓扑、T型拓扑及其变体、星型拓扑、菊花链拓扑、Fly-by拓扑、双向总线拓扑,分别如下图所示。

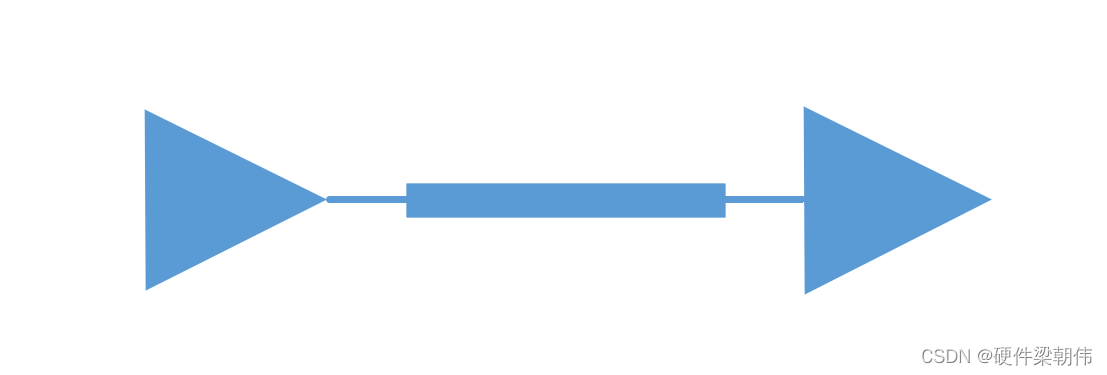

(1)点对点拓扑

        点对点拓扑的示意图如下图所示。

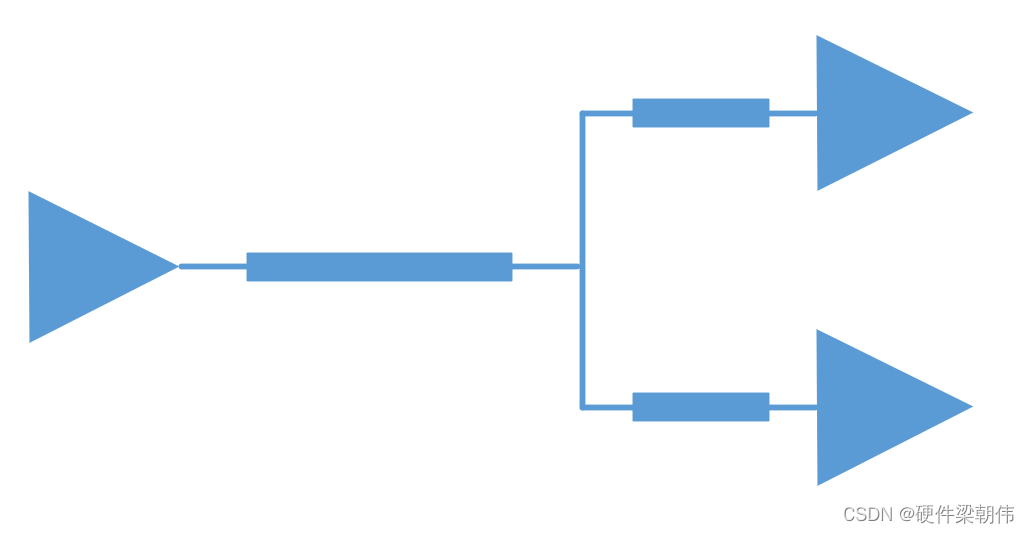

(2)T型拓扑

        T型拓扑的示意图如下图所示。

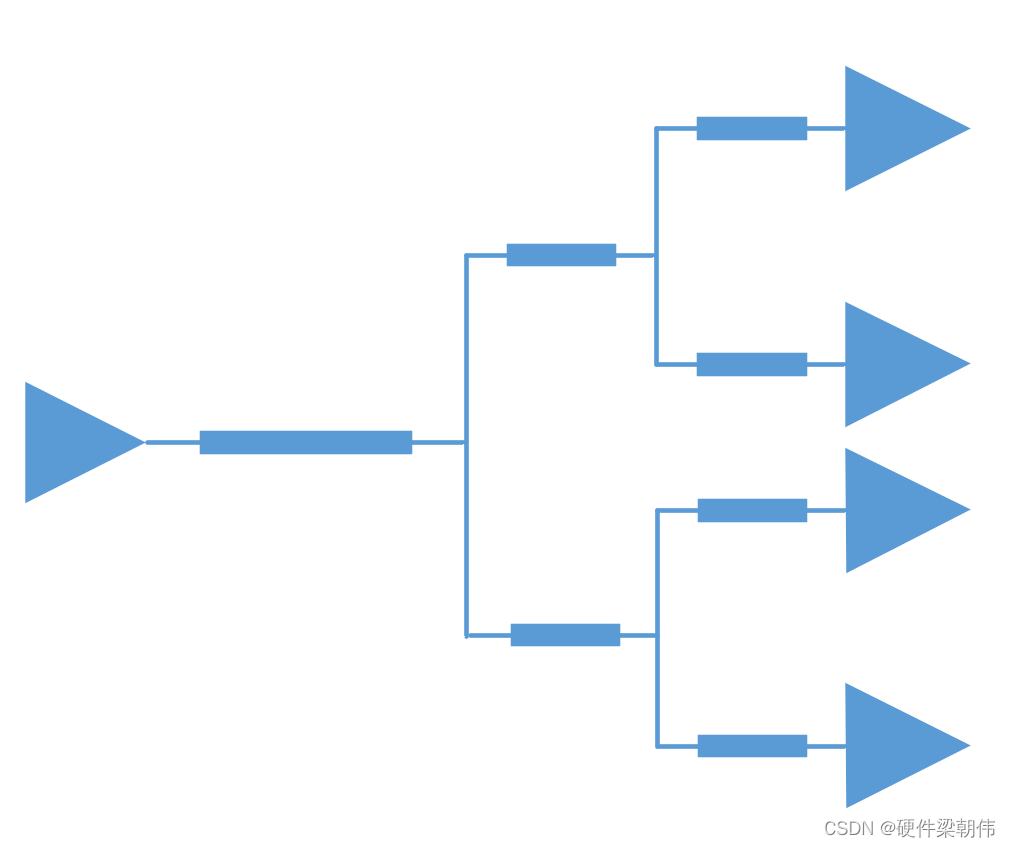

(3)T型拓扑变体

        T型拓扑变体的示意图如下图所示。

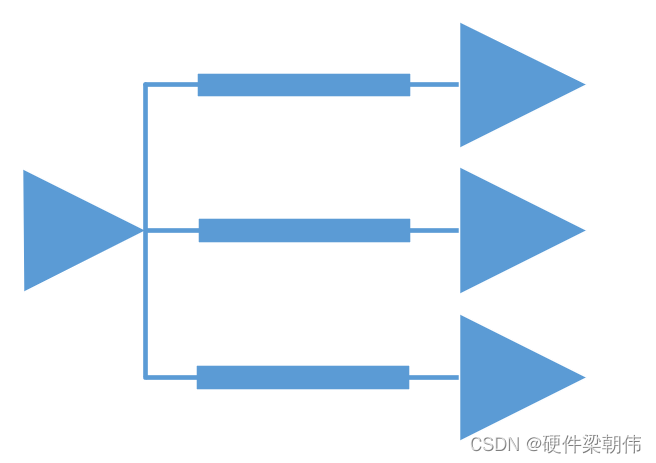

(4)星型拓扑

        星型拓扑的示意图如下图所示。

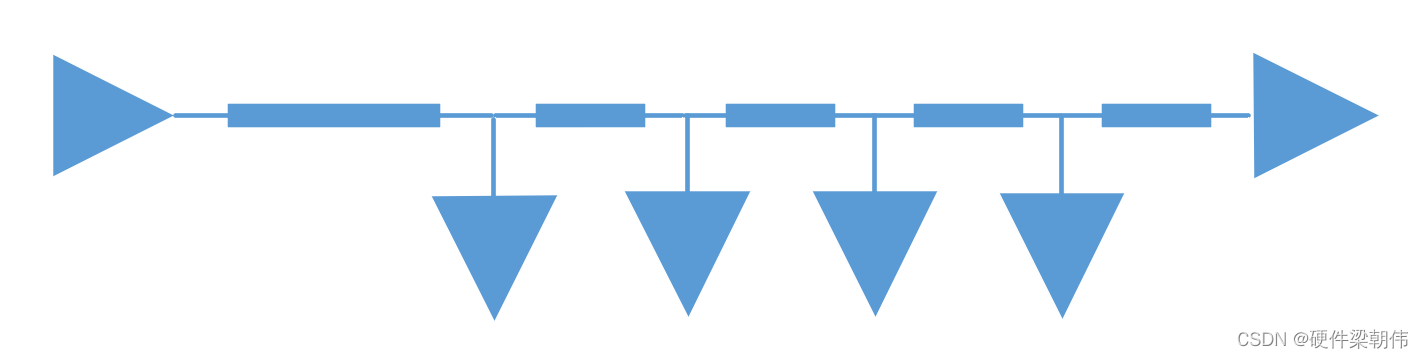

(5)菊花链拓扑

        菊花链拓扑的示意图如下图所示。

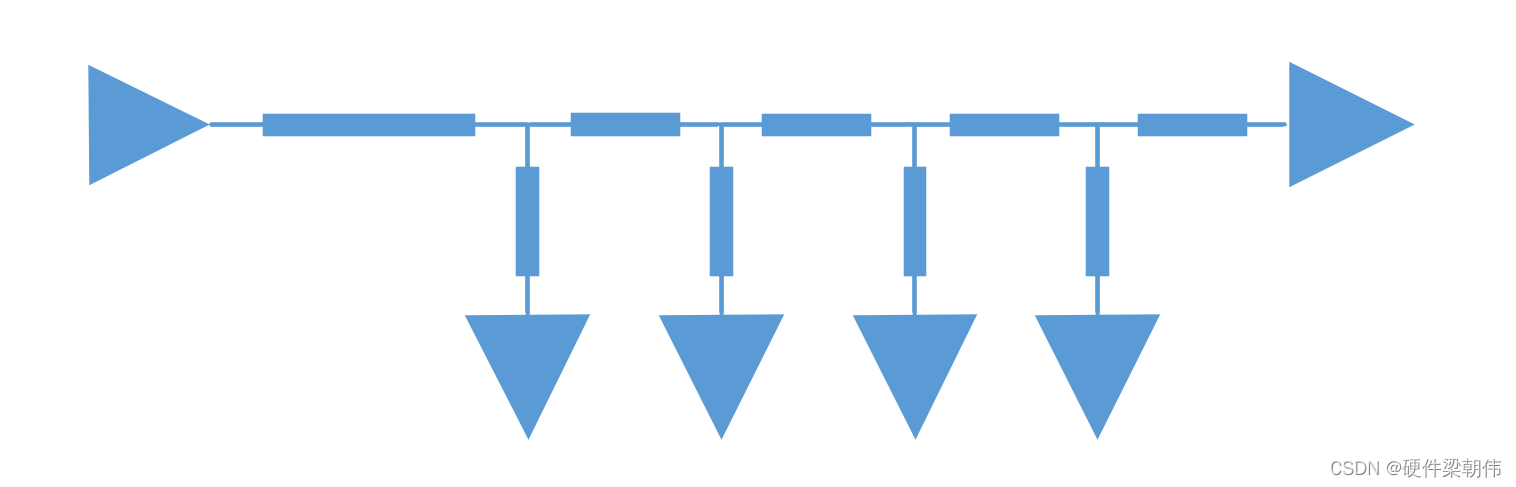

(6)Fly-by拓扑

        Fly-by拓扑的示意图如下图所示。

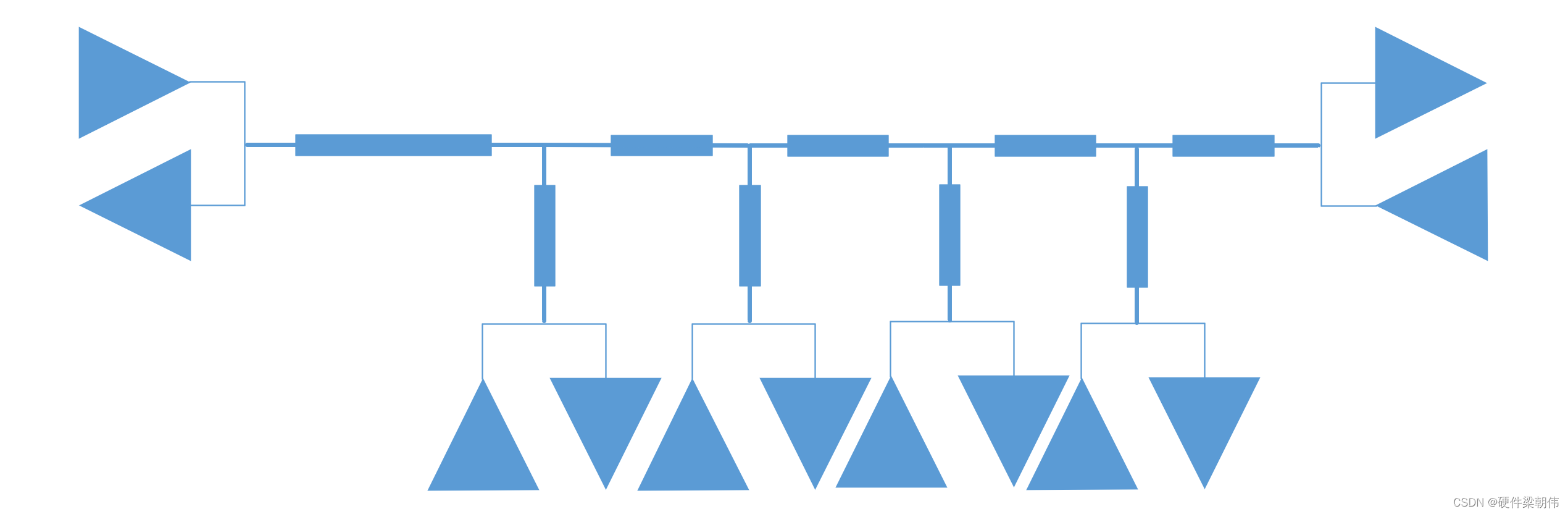

(7)双向总线拓扑

         双向总线拓扑的示意图如下图所示。
