ModelSim 修改测量时间显示的单位

最新推荐文章于 2024-02-23 10:16:05 发布
最新推荐文章于 2024-02-23 10:16:05 发布
阅读量3.5k 收藏 9
点赞数 1
CC 4.0 BY-SA版权
分类专栏： FPGA
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/crjmail/article/details/105703771
本文详细介绍了如何在波形窗口中进行wave-wavepreference设置，以及如何调整Grid&Timeline的显示单位，帮助用户更精确地控制波形显示。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

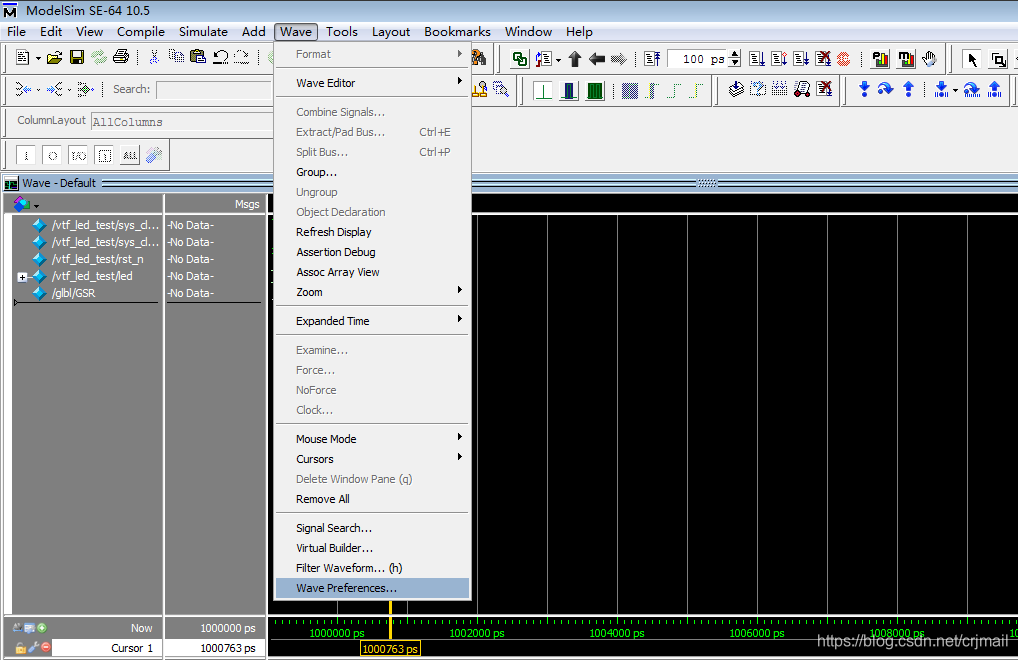

1、波形窗口下wave-wave preference

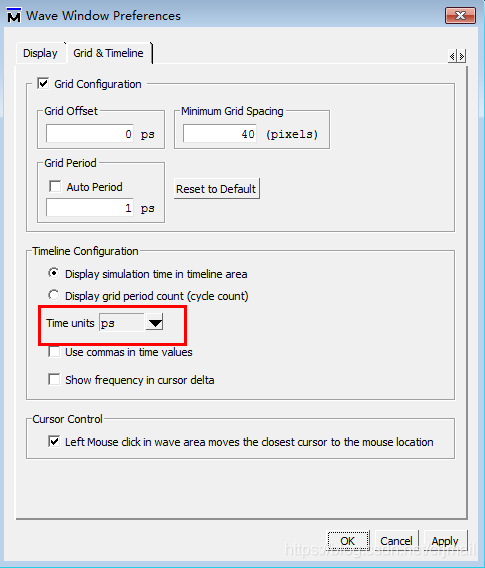

2、找到Grid&Timeline修改显示单位
