【Proteus仿真】用AT89C51单片机的外部引脚分别点亮1个LED灯和LED流水灯

Proteus仿真：用AT89C51单片机的外部引脚分别点亮1个LED灯和LED流水灯

1. 用AT89C51单片机的外部引脚点亮1个LED灯。采用汇编语言编程。

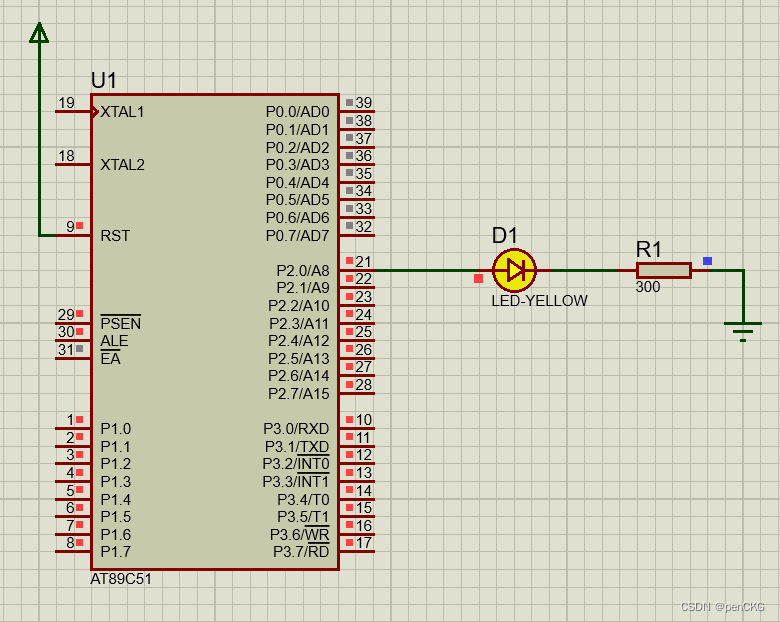

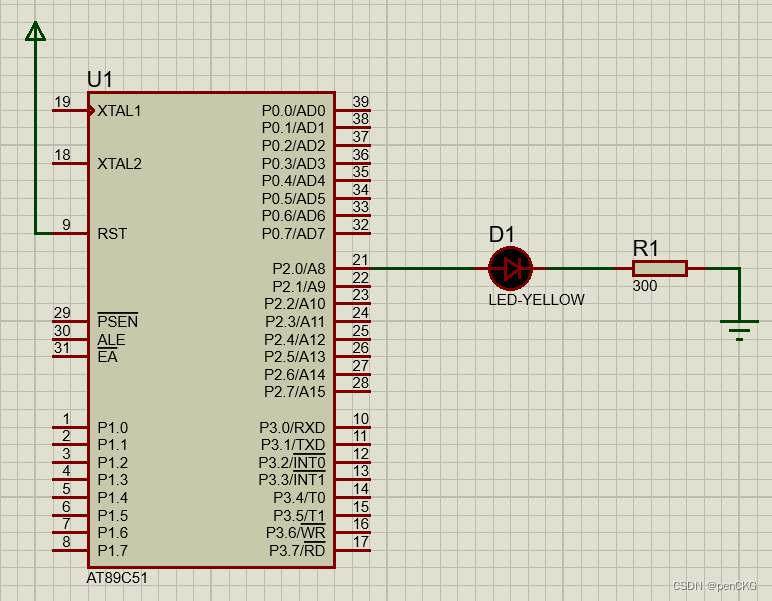

电路图：

代码：

ORG 0100H
SETB  P2.0
SJMP $        ;无条件相对转移     $就是本句语言的指针地址
                ;SJMP $，就是硬件部分
END

运行结果：LED灯常亮。

2. 用AT89C51单片机的外部引脚点亮1组LED灯，实现流水灯效果。分别采用汇编语言编程和C语言编程。

汇编语言编程

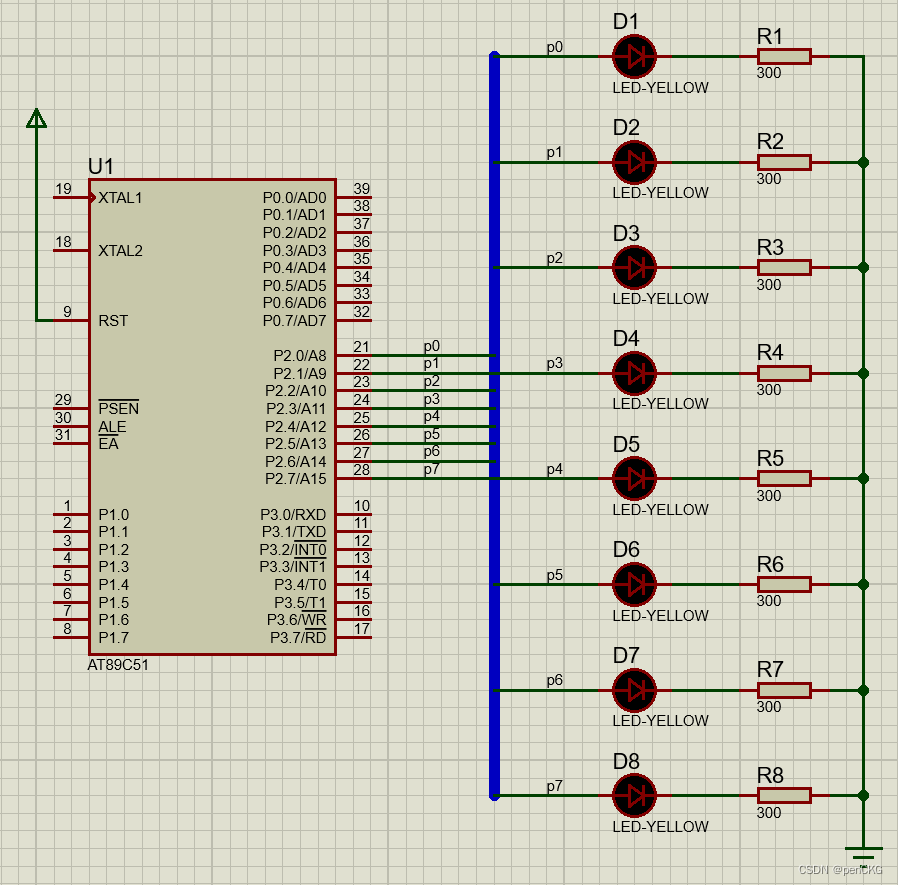

电路图：

代码：

ORG 0000H
LJMP MAIN

ORG 0100H
MAIN:
MOV A,#80H
LOOP:
MOV P2,A
LCALL DELAY
RR A
LJMP LOOP

DELAY:
MOV R2,#255
D1:MOV R3,#250
D2:DJNZ R3,D2       ;寄存器减1,不为0 则转移
DJNZ R2,D1
RET

END

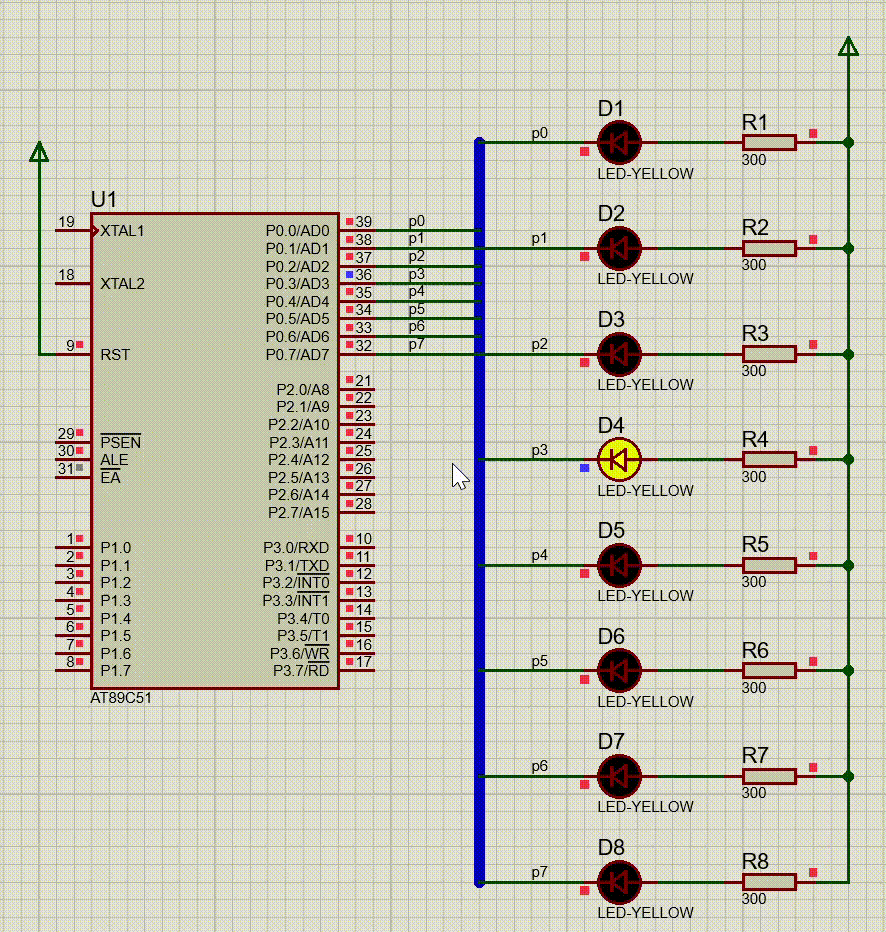

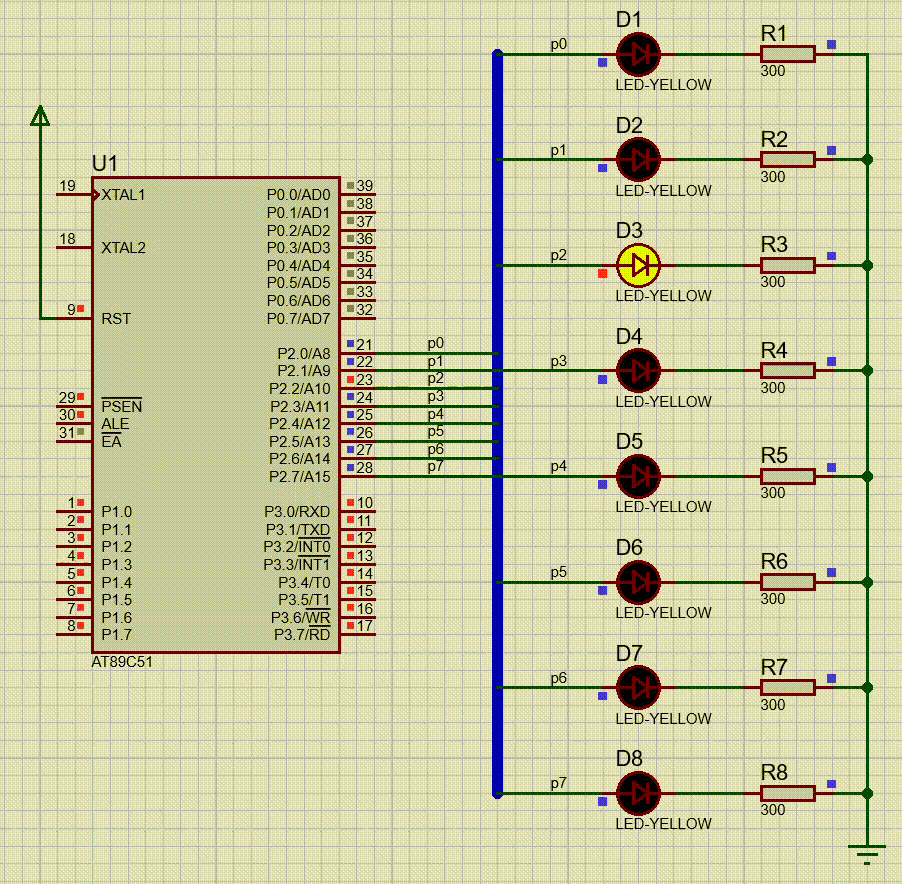

运行效果：LED灯由D8至D1顺序，每次点亮1个灯，如此循环。

C语言编程

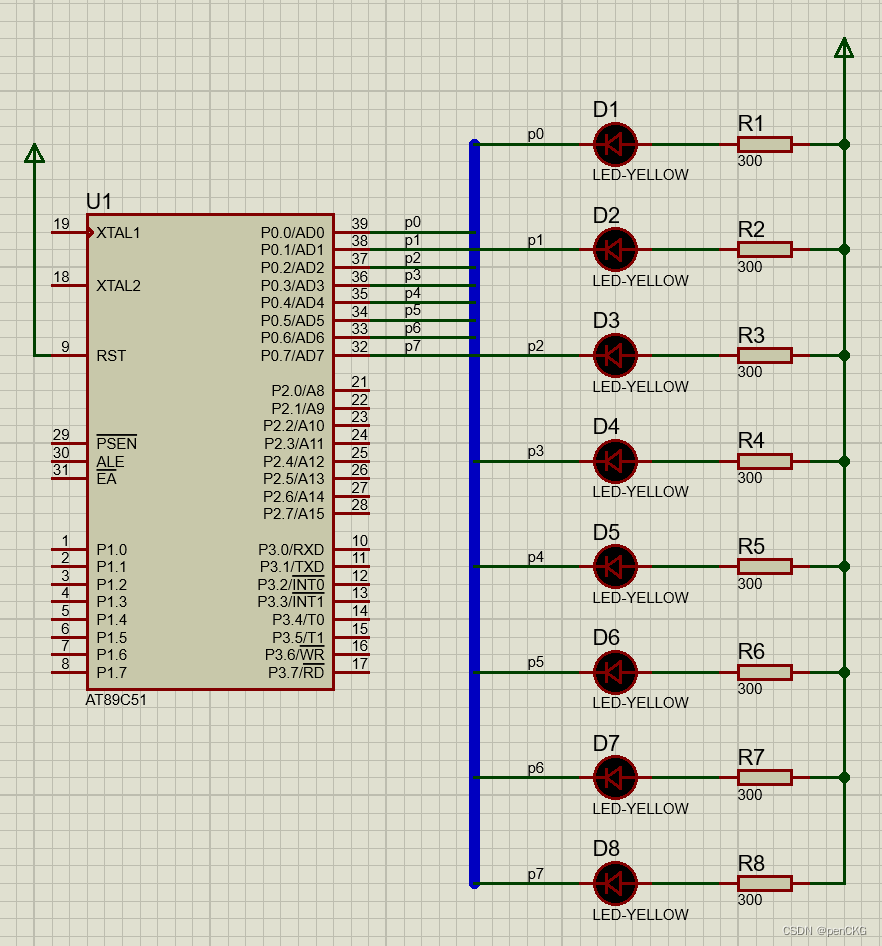

电路图：

代码：

//51单片机编程常用的头文件
#include <reg51.h>
#include <intrins.h>
//延迟函数
void delay_ms(int a)
{
	int i,j;
	for(i=0;i<a;i++)
	{
		for(j=0;j<1000;j++) _nop_();

	}
}

void main(void)
{
	while(1)
	{
		P0=0xfe;
		delay_ms(50);
		P0=0xfd;
		delay_ms(50);
		P0=0xfb;
		delay_ms(50);
		P0=0xf7;
		delay_ms(50);
		P0=0xef;
		delay_ms(50);
		P0=0xdf;
		delay_ms(50);
		P0=0xbf;
		delay_ms(50);
		P0=0x7f;
		delay_ms(50);
	}
}

运行效果：LED灯由D1至D8顺序，每次点亮1个灯，如此循环。
