大华(dahua)DSS PRO智慧安防阵列崩溃后的恢复方法

原创于 2025-11-26 12:19:43 发布 · 1.1k 阅读

9 ·

CC 4.0 BY-SA版权

文章标签：

#数据恢复 #安防恢复 #安防监控 #视频恢复 #大华dss

安防恢复专栏收录该内容

19 篇文章

订阅专栏

IT疑难杂症诊疗室 10w+人浏览 757人参与

大华DSS PRO 是一款面向中小型项目的综合安防管理平台，广泛应用于文教卫、楼宇、停车场、零售、金融、司法、移动执法等领域。它采用客户端-服务器架构，支持BS、CS和手机端访问，能够集中管理大华各类硬件设备，并提供视频预览、录像回放、报警管理、电子地图、人脸识别、出入口管理等上层业务功能该平台具备灵活、可扩展、高可靠的特点，支持设备初始化、角色权限管理、事件报警联动、中央存储、视频墙、地图等高级功能，并可通过ONVIF协议集成第三方设备……

从以上描述可以看出来DSS应该是一个软件平台，可以用于管理大型存储服器，这次遇到的问题就是大华DSS PRO平台下某一组阵列崩溃导致数据丢失，我们来看看遇到这类问题如何解决。

故障存储:

西数WD121EJRX 12TB*2/管理系统:大华DSS PRO/文件系统：大华嵌入式CQFS

故障现象:

客户描述一台大华视频存储服务器，逻辑上分出多组阵列，其中一组阵列由于硬盘离线导致阵列崩溃，在出现问题后把两块盘从存储柜中取出。由于此存储服务器维护人员新老交接，所以无法提供阵列的详细情况，仅有一张比较模糊的阵列崩溃前的磁盘使用情况照片（图1）。在故障盘移出后，又接入三块磁盘重新组建阵列并融入DSS PRO管理平台。需要恢复此阵列上的所有视频数据！

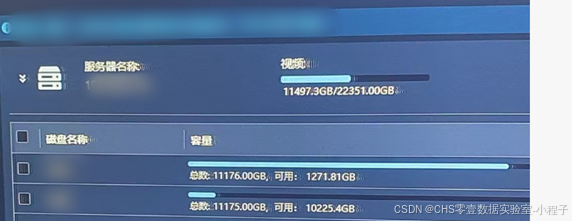

图1：阵列正常前的情况

故障分析:

由于是存储服务器中的一组阵列，两块盘的话如果开启阵列可能的方式仅有RAID1和RAID0，但是也不排除可能是三盘的RAID5，比如一块盘早期离线取出，毕竟后期上线的是三块新盘。所以根据阵列对磁盘数量的最低要求可选的三种RAID方式就是0,1,5，而从那种截图可以得出结论，不太可能是RAID1（RAID1双盘镜像仅有一块磁盘的容量），那么就只剩下两盘RAID0或者三盘RAID5两种可能了。

故障处理:

本例中在开始分析数据前需要先解决阵列重组的问题，因为底层数据全部是建立在阵列基础之上。所以分两步走：1、分析阵列 2、分析数据。

1、分析阵列

RAID0和RAID5最大的区别就在于校验P块，RAID0只做分块没有安全冗余所以也就没有校验块了，鉴于此开始分析，分析发现大华DSS还是使用了其独创的大华视频块结构，由于特征明显所以很快就确定了原始阵列应该是三盘RAID5，由于RAID5的安全冗余其最大缺盘数为1，而不见踪影的那块盘肯定是最先“离线”的，然后阵列一直处于“降级”运行的模式下，一般而言这种模式下存储服务器肯定会有各种提示（如闪灯或者在阵列界面提示添加新盘），对这些提示的无视才最终导致阵列崩溃！

对于RAID5来说重组成功的三大条件就是物理盘顺序、块大小、条带的走向（图2），通过对两块盘中大华视频块的分析解决了RAID5重组所有问题（图3）。

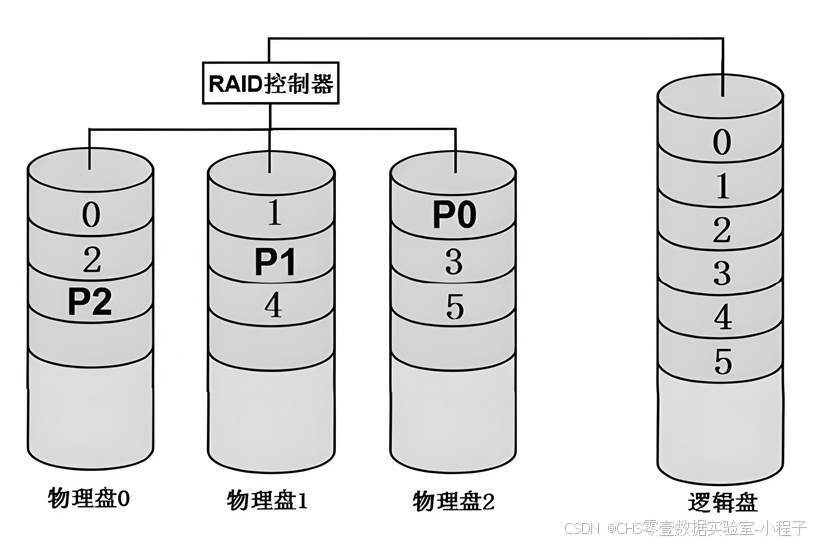

图2：三盘RAID5的原理

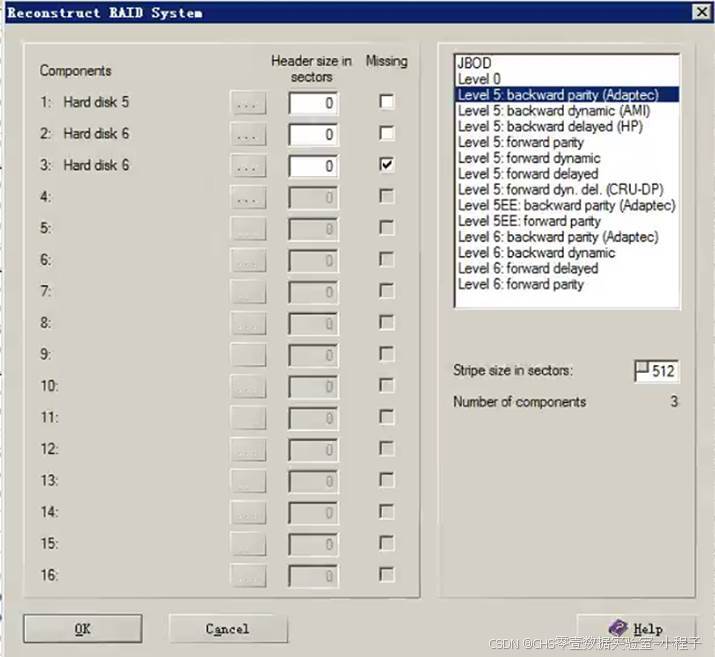

图3：RAID5阵列参数

数据分析

在解决完阵列重组的问题后，就需要进行底层数据分析了，由于大华DSS PRO智慧平台属于较新的管理软件，各种资料仅停留在使用层面，其底层原理网上没有任何信息，也没有恢复软件支持，所以接下来就进入最艰难的分析环节，各位看官准备好一起探索吧:-)

还是从那张模糊的截图上说起吧，截图上已知信息：

两个逻辑盘
第1个逻辑盘使用空间更大，第2个使用的很少

逻辑上的现象需要物理层作支撑，我们“由表及里”的分析，既然使用的是嵌入式安防文件系统，那么和之前大华的单盘DHFS肯定会有一些相似的地方。作为逻辑盘至少需要有一个入口，就和NTFS的DBR一样，前期需要先定位这个“DBR”，由于分区表完整所以很快定位到第一个 “DBR”(图4)。

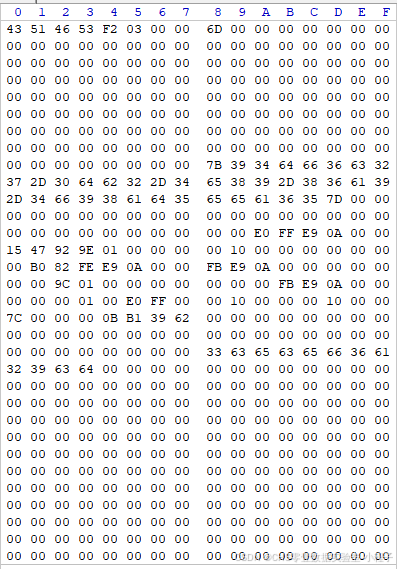

图4:CQFS文件系统的入口

有了逻辑盘的“入口”就可以得到相应的参数如：块大小、块数量、逻辑盘长度等，有了这些就能确定逻辑盘的结束LBA值，通过定位果然在此逻辑盘之后又发现一个逻辑盘。也就是说22TB的物理盘上划分了两个逻辑盘，这个和截图中的信息是高度吻合的，也进一步证明了我们判断的准确性。对于此文件系统，就根据其自身的标签命名为“CQFS”。

之前分析RAID阵列时就发现视频块仍然和单盘系统DHFS保持一致，这说明CQFS对DHFS还是有所继承的，基于此我们决定从视频块入手。通过不断的对比基本上能确定CQFS存在目录区、数据区两大分区，同时也是通过块来进行逻辑盘管理的，只不过块大小比DHFS要大的多，而且相对来讲其数据块存储时是很灵活的差异主要体现如下：

DHFS使用小块存储数据，每个小块仅存储一个摄像机的数据；
CQFS使用大块存储，每个大块中存储多个摄像头的数据。

考虑到“智慧监控”终端数量多、数据传输量大等特点，这样的设计是很合理的。而由于大块中存储数据的差异，数据的分离和重组就比较重要，否则恢复的数据就会出现通道紊乱的情况（表现就是播放A通道数据时突然切换到B通道）。

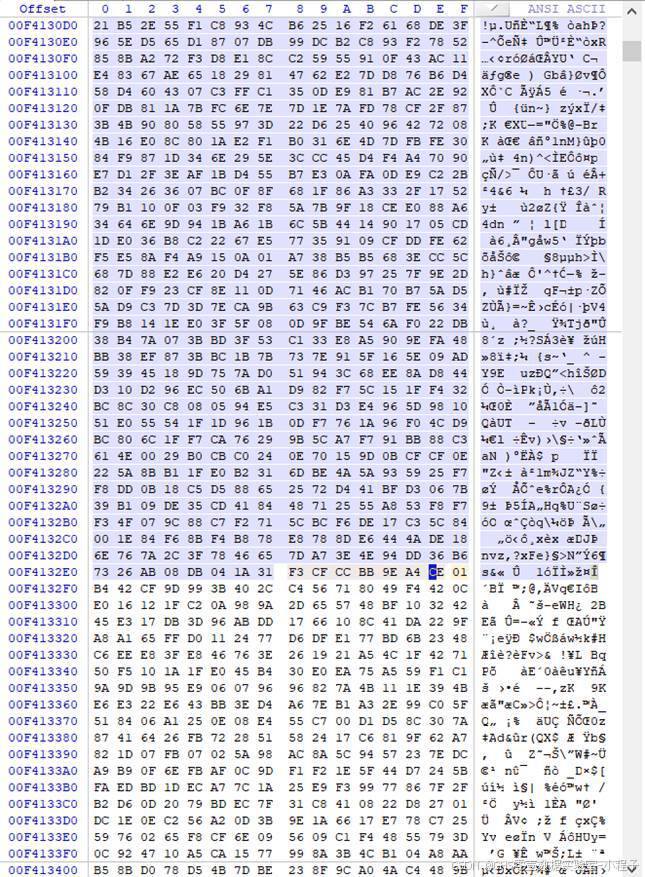

图5：CQFS的超大数据块

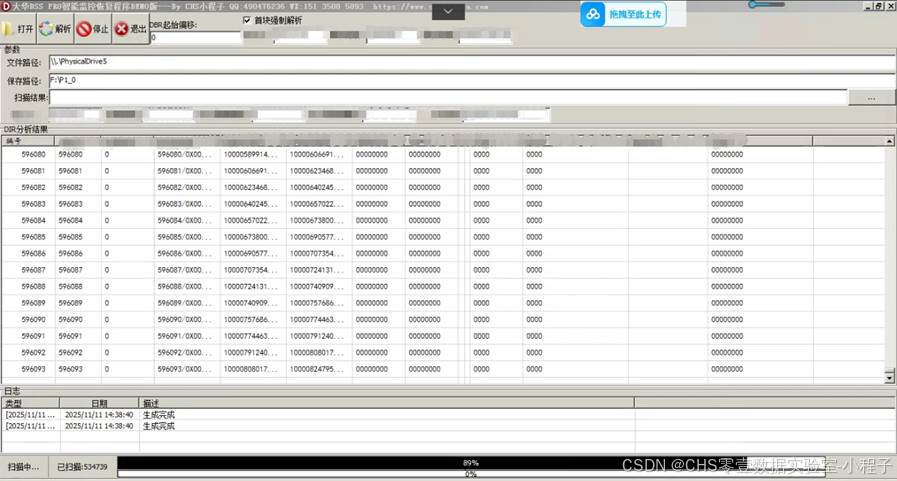

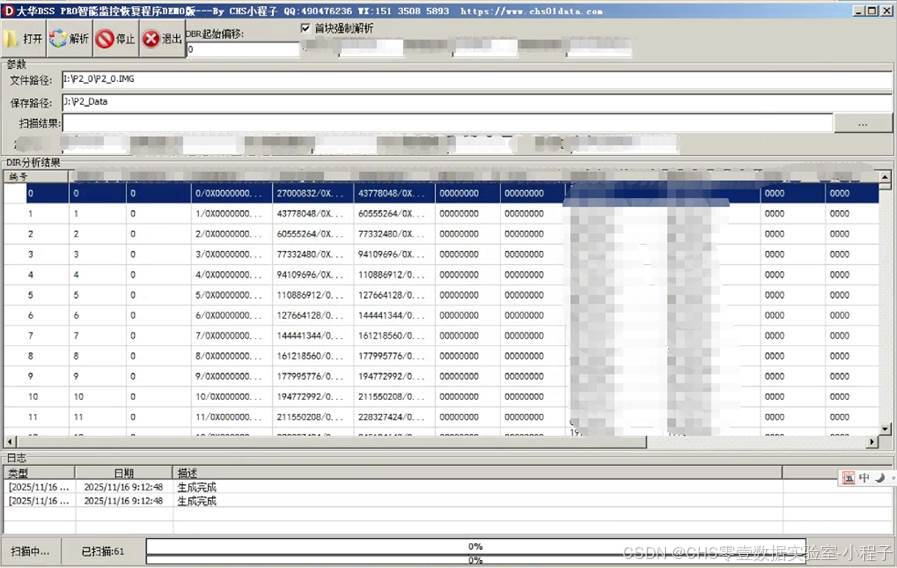

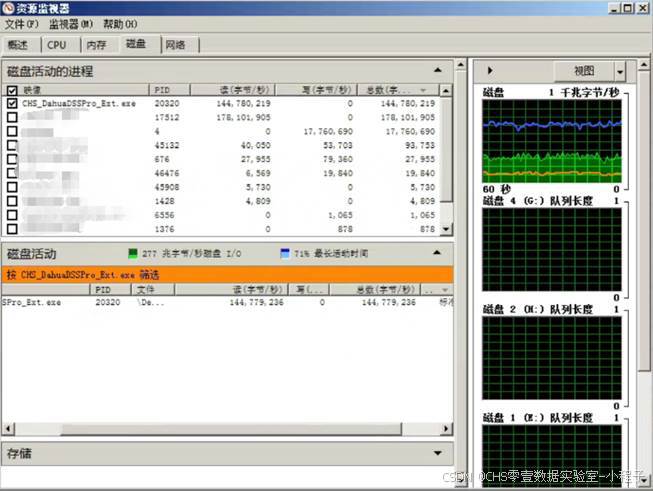

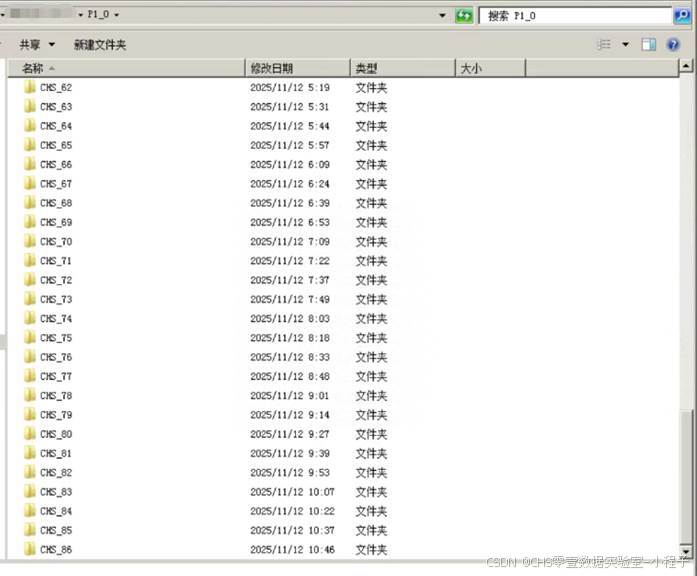

接下来就需要把分析基础转化成程序代码，去恢复海量数据，经过几天的辛苦调试“大华DSS PRO智能监控恢复程序DEMO”落地，测试后效果非常好。由于阵列重组后一直使用的是RTT的磁盘虚拟逻辑盘功能，发现IO速度过慢。而考虑到第二个逻辑盘仅使用2TB的情况（后续全为00），所以计划直接镜像两个逻辑盘，然后再去扫描。两个盘的镜像大约消耗了三天时间，剩下的就是保存数据了。
