一款mipi转lvds的lcd调试（lt8912b）

客户调试一款mipi转lvds的屏，使用的转换芯片是lt8912b。现将调试过程做个记录。
这款芯片之前在别的客户项目上调试过，但是这个客户的板子上存在如下问题：配置好设备树和驱动后，i2c读取lt8912b的寄存器0x9c-9f一直是ffff。咨询龙讯的FAE，原因就是没有识别到正确的MIPI信号。

根据LT8912B的调试文档，如果HDMI 或者LVDS 没有图像输出，则首先应该check是否正确的接收到MIPI 信号，并稳定的恢复了时钟信号。

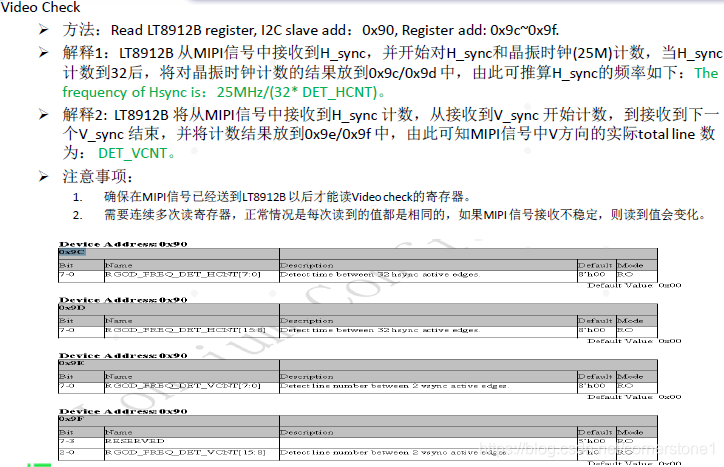

1.确认是否接收了正确的MIPI信号，通过读Video check 寄存器。
2.确认是否稳定的恢复了时钟信号，通过读Pixel Clock 寄存器。
在这里插入图片描述

分析过程：
（1）开始怀疑MIPI信号问题，测试MIPI clk是正常的：

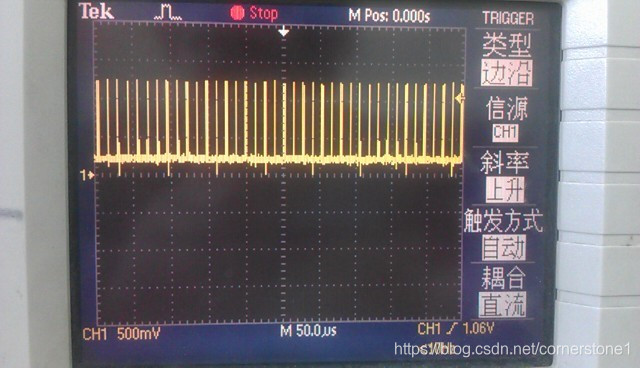

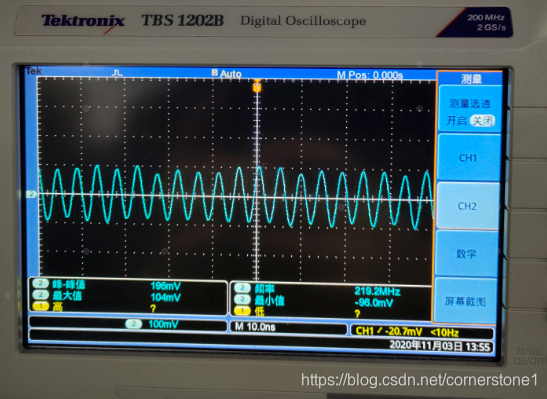

下面是HS mode 和LP mode的时钟波形：
在这里插入图片描述
频率有219Mhz，这个和使用的屏的参数有关。

bootable\bootloader\lk\dev\gcdb\display\include\panel_lt8912b_lvds480p.h中
static struct lane_configuration lt8912b_lvds480p_lane_config &
