基本时序路径 FPGA中主要有四种时序路径:
- 内部寄存器之间的时序路径,reg2reg
- 输入引脚到内部寄存器的时序路径,pin2reg
- 内部寄存器到输出引脚的时序路径,reg2pin
- 输入引脚到输出引脚之间的时序路径,pin2pin 前三种是与内部寄存器相关的,也就是说需要关注数据信号和锁存时钟沿之间的setup和hold时间关系。
reg2reg的时序路径分析:
- data arrival path:数据在两个寄存器之间传输实际所需时间
- data required path:为了保证可靠的数据传输,数据在两个寄存器之间传输的理论所需时间(建立时间的最大值/保持时间的最小值)

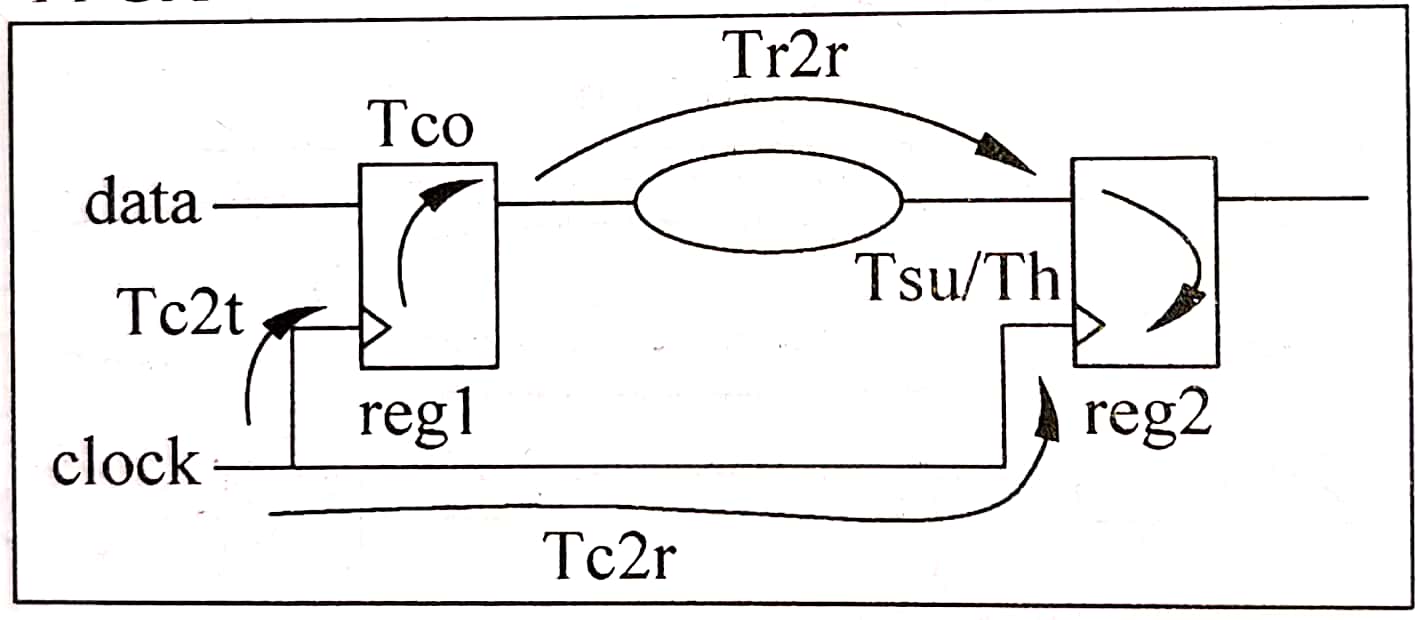

对上面所述的路径进行细化:
- Tc2t:时钟源到源寄存器reg1的时钟网络延迟
- Tc2r:时钟源到目的寄存器reg2的时钟网络延迟
- Tco:数据被锁存后在寄存器内部经过的延迟
- Tr2r:数据从源寄存器到目的寄存器的路径延时
- Tsu:目的寄存器的建立时间
- Th:目的寄存器的保持时间
建立时间的余量(slack):
setup time slcak = data requ
