slab分配器补充

/proc/slabinfo

# name            <active_objs> <num_objs> <objsize> <objperslab> <pagesperslab> : tunables <limit> <batchcount> <sharedfactor> : slabdata <active_slabs> <num_slabs> <sharedavail>

字段解释

第一部分:对象统计

  • name
    slab 缓存的名字(例如 dentry, inode_cache, kmalloc-64 等)。
  • active_objs
    当前正在使用(已分配)的对象数量。
  • num_objs
    当前 cache 中的对象总数(包括已分配和未分配的)。
  • objsize
    每个对象的大小(字节数)。
  • objperslab
    每个 slab 中能容纳的对象数量。
    (slab = 若干页的内存块,里面被切分成 objperslab 个对象)。
  • pagesperslab
    每个 slab 占用的物理页数。

第二部分:tunables(可调参数)

这些字段和 array_cache(CPU 本地缓存)有关,早期 slab 分配器里比较重要。

  • limit
    每个 CPU 的 array_cache 能缓存的对象最大数量。
    超过这个值,多余对象会被批量释放回 node 层。
  • batchcount
    CPU 缓存和 node/slab 之间批量迁移对象的数量。
    • 当 CPU 本地缓存耗尽,就会从 slab 批量拿 batchcount 个对象。
    • 当缓存太满时,就会批量释放 batchcount 个对象回 slab。
  • sharedfactor
    用于计算 node 级共享缓存(shared)大小的因子。
    • 多个 CPU 共享一个 node 的 shared,避免频繁访问 slab 链表。
    • 值越大,shared 里的对象越多。

第三部分:slabdata(slab 统计信息)

  • active_slabs
    正在使用的 slab 数量(里面至少有一个对象被分配)。
  • num_slabs
    总 slab 数量(包括 full、partial、free 三种)。
  • sharedavail
    NUMA 节点共享缓存(shared)中可用的对象数量。

kmem_cachecpu_cachenode成员的关系

// include/linux/slab_def.h
struct kmem_cache {
    struct array_cache __percpu *cpu_cache;
    ...
        struct kmem_cache_node *node[MAX_NUMNODES];
};

// mm/slab.h
struct kmem_cache_node {
    struct list_head slabs_partial;	/* partial list first, better asm code */
    struct list_head slabs_full;
    struct list_head slabs_free;
    ...
        struct array_cache *shared;	/* shared per node */
    struct alien_cache **alien;	/* on other nodes */
    ...
};

struct kmem_cache中的cpu_cachenodestruct kmem_cache_node中的slabs_partialslabs_fullslabs_freesharedalien,这些成员之间的关系:


1. struct kmem_cache(描述某种对象的缓存池)

cpu_cache

  • 类型:struct array_cache __percpu *,是 每 CPU 缓存
  • 作用:加速对象的分配和释放,避免频繁访问全局的 slab 链表。
  • 原理:
    • 每个 CPU 有一个私有的 array_cache,里面保存若干“热对象”(free 对象的指针数组)。
    • 分配时,CPU 优先从自己的缓存里拿;释放时,也尽量先放到自己缓存里。
    • 如果 cpu_cache 空了,就从 node 的 slab 获取一批对象补充。
    • 如果 cpu_cache 太满,就把一批对象回收到 node

换句话说:cpu_cache 是 CPU 本地的快速对象池


node[MAX_NUMNODES]

  • 类型:struct kmem_cache_node *
  • 作用:在 NUMA 系统中,不同内存节点(node)都有自己的对象管理器。
  • 每个 node 负责本节点分配的 slab。
  • 这样避免跨 NUMA 节点分配/释放对象,提高内存局部性。

2. struct kmem_cache_node(管理一个 NUMA 节点上的 slab)

slabs_partial

  • 链表,保存 部分分配(partial) 的 slab:既有已分配对象,也有空闲对象。
  • 分配时,通常会优先从 partial slab 里拿空闲对象。

slabs_full

  • 链表,保存 已满(full) 的 slab:里面没有空闲对象。
  • 基本不参与分配,除非有对象被释放回来,slab 可能从 full 转到 partial。

slabs_free

  • 链表,保存 空 slab(全空,没有对象被使用)。
  • 释放时,如果某个 slab 所有对象都被释放了,它会被移到 free 列表。
  • 需要回收内存时,可以把 free 列表里的 slab 释放回伙伴系统。

所以:

  • 分配顺序:partial → free → 新建 slab。
  • 释放时:对象释放回 slab → slab 状态可能在 full/partial/free 之间切换。

shared

  • 类型:struct array_cache *
  • 含义:在 NUMA node 级别的 共享缓存(介于 cpu_cache 和 slab 链表之间的缓冲层)。
  • 作用:
    • 如果某个 CPU 的 cpu_cache 用完/太满,就可以和 shared 做批量交换。
    • 减少了频繁访问 slab 链表的开销。

可以理解为:node 级别的中转站


alien

  • 类型:struct alien_cache **
  • 作用:当某个 CPU 释放了 不属于自己 NUMA 节点 的对象时,不能直接放到远端 node 的 shared,否则会有锁竞争和跨 NUMA 问题。
  • 解决方案:
    • 先放到本 CPU 上的 alien_cache,批量转移到目标节点。
    • 这样避免频繁跨节点操作。

可以理解为:跨 NUMA 的释放缓冲区


3. 这些成员之间的关系(层级)

如果按层次画出来,大概是这样:

kmem_cache(对象类型缓存池)
│
├─ cpu_cache (每CPU缓存,加速本地分配/释放)
│     ↓ 批量获取/释放
│
├─ node[MAX_NUMNODES](NUMA节点缓存)
│    │
│    ├─ slabs_partial(部分分配的slab)
│    ├─ slabs_full   (已满的slab)
│    ├─ slabs_free   (全空的slab)
│    │
│    ├─ shared  (NUMA节点共享缓存,用于CPU间交换)
│    └─ alien   (跨NUMA释放的缓冲区)

分配流程(简化版):

  1. CPU 先从 cpu_cache 取对象;
  2. cpu_cache 不够时,从 node.sharedslabs_partial/free 批量取;
  3. 如果 node 也没有合适 slab,就向伙伴系统申请新页,建 slab。

释放流程(简化版):

  1. 对象优先回到 cpu_cache
  2. 如果 cpu_cache 太满,多余对象批量回到 node.shared
  3. 如果 slab 对象全释放,slab 放到 slabs_free
  4. 跨 NUMA 的释放,先放到 alien,再批量转移。

总结一下

  • cpu_cache 是 CPU 层的快速对象池;
  • node 是 NUMA 节点的 slab 管理者;
  • slabs_partial/full/free 管理 slab 状态;
  • shared 是 node 内 CPU 之间的中转缓存;
  • alien 解决跨 NUMA 节点释放的性能问题。

测试代码

实现一个内核模块:

1)创建名称为slab_test_cachekmem_cache大小为40字节,align为8字节。

2)设置构造函数,在构造函数中将对象初始化为0xAA

代码如下:

#include <linux/module.h>
#include <linux/slab.h>
#include <linux/init.h>
#include <linux/delay.h>

static struct kmem_cache *mycache = NULL;
static void *obj = NULL;
static size_t obj_size = 40; // 对象大小

/* 构造函数:在对象分配时自动调用 */
static void my_ctor(void *ptr)
{
    pr_info("mycaches: ctor called for object %p\n", ptr);
    memset(ptr, 0xAA, obj_size);  /* 初始化为 0xAA */
}

static int __init mymodule_init(void)
{
    pr_info("mycaches: module init\n");
    size_t align = 8; // 对齐要求
    const char *name = "slab_test_cache";


    /* 创建 slab cache */
    mycache = kmem_cache_create(name, obj_size, align, SLAB_HWCACHE_ALIGN, &my_ctor);
    if (!mycache) {
        pr_err("mycaches: failed to create slab cache\n");
        return -ENOMEM;
    }

    pr_info("mycaches: slab cache[%s] created, obj_size = %zu, align = %zu\n", name, obj_size, align);

    /* 从 cache 中分配一个对象 */
    obj = kmem_cache_alloc(mycache, GFP_KERNEL);
    if (!obj) {
        pr_err("mycaches: failed to allocate object\n");
        kmem_cache_destroy(mycache);
        return -ENOMEM;
    }

    pr_info("mycaches: allocated object at %p, first 8 bytes = %*ph\n",
            obj, 8, (u8 *)obj);

    return 0;
}

static void __exit mymodule_exit(void)
{
    pr_info("mycaches: module exit\n");

    /* 释放对象 */
    if (obj) {
        kmem_cache_free(mycache, obj);
        pr_info("mycaches: object freed\n");
    }

    /* 销毁 slab cache */
    if (mycache) {
        kmem_cache_destroy(mycache);
        pr_info("mycaches: cache destroyed\n");
    }
}

module_init(mymodule_init);
module_exit(mymodule_exit);


MODULE_LICENSE("GPL");
MODULE_AUTHOR("congchp");
MODULE_DESCRIPTION("Example module for slab cache usage");

测试结果如下:

[25583.310309] mycaches: module init
[25583.310328] mycaches: slab cache[slab_test_cache] created, obj_size = 40, align = 8
[25583.310331] mycaches: ctor called for object 000000005332292f
[25583.310332] mycaches: ctor called for object 0000000009013862
[25583.310333] mycaches: ctor called for object 00000000a6e088c6
[25583.310334] mycaches: ctor called for object 000000003d904c26
[25583.310334] mycaches: ctor called for object 000000007c9fac9b
[25583.310335] mycaches: ctor called for object 000000000098edc2
[25583.310336] mycaches: ctor called for object 00000000ff3fa139
[25583.310336] mycaches: ctor called for object 000000001ce80991
[25583.310337] mycaches: ctor called for object 0000000090d5068a
[25583.310337] mycaches: ctor called for object 0000000057b47b33
[25583.310338] mycaches: ctor called for object 00000000e606fd32
[25583.310338] mycaches: ctor called for object 00000000d113c42c
[25583.310339] mycaches: ctor called for object 000000001f7f816c
[25583.310339] mycaches: ctor called for object 000000008e5b5f55
[25583.310340] mycaches: ctor called for object 0000000074e7df7a
[25583.310340] mycaches: ctor called for object 00000000d4dfa738
[25583.310341] mycaches: ctor called for object 000000001880f040
[25583.310341] mycaches: ctor called for object 0000000029e8e63a
[25583.310342] mycaches: ctor called for object 00000000f88c68dc
[25583.310342] mycaches: ctor called for object 000000001b9f86d1
[25583.310343] mycaches: ctor called for object 00000000dc179a8d
[25583.310343] mycaches: ctor called for object 00000000f93ccce4
[25583.310344] mycaches: ctor called for object 00000000d83ad1da
[25583.310344] mycaches: ctor called for object 000000002b819647
[25583.310345] mycaches: ctor called for object 00000000e4763ffc
[25583.310346] mycaches: ctor called for object 000000001078b356
[25583.310346] mycaches: ctor called for object 00000000dfc333a7
[25583.310347] mycaches: ctor called for object 0000000005ef5f3e
[25583.310347] mycaches: ctor called for object 0000000051a1d56f
[25583.310348] mycaches: ctor called for object 0000000045d96db7
[25583.310348] mycaches: ctor called for object 00000000ba6c2cb0
[25583.310349] mycaches: ctor called for object 00000000b70bef14
[25583.310349] mycaches: ctor called for object 00000000b82e2428
[25583.310350] mycaches: ctor called for object 000000008f41f66b
[25583.310350] mycaches: ctor called for object 00000000b11a4b53
[25583.310351] mycaches: ctor called for object 000000002de03941
[25583.310351] mycaches: ctor called for object 00000000d521c8ce
[25583.310352] mycaches: ctor called for object 000000006842339c
[25583.310353] mycaches: ctor called for object 0000000003bf6fde
[25583.310353] mycaches: ctor called for object 00000000c00f1ad0
[25583.310354] mycaches: ctor called for object 0000000079441e29
[25583.310354] mycaches: ctor called for object 00000000396645ae
[25583.310355] mycaches: ctor called for object 000000007aee9b35
[25583.310355] mycaches: ctor called for object 000000009049f398
[25583.310356] mycaches: ctor called for object 0000000008a5af82
[25583.310356] mycaches: ctor called for object 00000000a2788b07
[25583.310357] mycaches: ctor called for object 00000000318a2f52
[25583.310357] mycaches: ctor called for object 00000000af6b3bcd
[25583.310358] mycaches: ctor called for object 00000000f724e4d2
[25583.310359] mycaches: ctor called for object 0000000097fc2cdf
[25583.310359] mycaches: ctor called for object 000000004440532d
[25583.310360] mycaches: ctor called for object 0000000037932300
[25583.310360] mycaches: ctor called for object 00000000c9c40901
[25583.310361] mycaches: ctor called for object 000000005c3fe42f
[25583.310361] mycaches: ctor called for object 0000000097b2b54f
[25583.310362] mycaches: ctor called for object 000000009d575be3
[25583.310362] mycaches: ctor called for object 000000007763afbb
[25583.310363] mycaches: ctor called for object 0000000002105838
[25583.310363] mycaches: ctor called for object 0000000091a0da01
[25583.310364] mycaches: ctor called for object 000000003c43bcfb
[25583.310364] mycaches: ctor called for object 00000000b3c694a4
[25583.310365] mycaches: ctor called for object 0000000017ede172
[25583.310365] mycaches: ctor called for object 0000000048c6629c
[25583.310366] mycaches: ctor called for object 00000000bb0e4141
[25583.310367] mycaches: allocated object at 000000005332292f, first 8 bytes = aa aa aa aa aa aa aa aa

只调用了一次kmem_cache_alloc,但为什么会执行64次my_ctor

应该是在第一次调用就将整个slab(一页,4K bytes)中的所有object给初始化了。

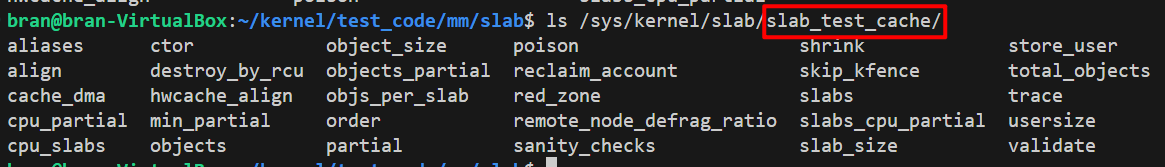

可以通过/sys/kernel/slab/或者/proc/slabinfo查询到该kmem_cache的具体信息

伙伴分配器、slab分配器与用户空间malloc的不同

1. 用户空间的 malloc()

  • 用户空间调用 malloc() 时,glibc 只是向内核申请 虚拟地址空间,很多时候并不会立刻分配物理页。
  • 真正的物理内存在 缺页异常 (page fault) 时才按需分配(称为 demand paging)。

2. 内核空间的 alloc_pages()(伙伴分配器)

  • alloc_pages(order, gfp_mask) 直接向伙伴系统要物理页框。
  • 调用返回时,就已经拿到 真实的物理页,并且映射到内核的线性映射区。
  • 不会拖延到缺页异常时才分配。

3. 内核空间的 kmalloc()(slab/slub 分配器)

  • kmalloc(size, gfp_mask) 本质上最终也是基于伙伴系统分配物理页,然后在 slab 中 carve 成小对象。
  • 调用返回时,拿到的是 内核虚拟地址,它已经对应着 实际分配好的物理内存
  • 也就是说,kmalloc 之后马上就能安全访问,不存在 “先占坑、等 page fault 再分配” 的机制。

4. 为什么内核不能用 demand paging

  • 内核自己必须保证分配时拿到的是可立即使用的物理内存,否则驱动、DMA、页表等都会出问题。
  • 如果像用户空间一样延迟到缺页时才分配,那在处理缺页异常时又需要新的内存,就可能 递归陷入死锁

结论:

  • 用户空间 **malloc()** → 延迟分配物理内存(缺页异常时才分配)。
  • 内核空间 **alloc_pages()** / **kmalloc()** → 调用时立即分配物理内存,返回的虚拟地址已经有对应物理页。

参考资料

  1. Professional Linux Kernel Architecture,Wolfgang Mauerer
  2. Linux内核深度解析,余华兵
  3. Linux设备驱动开发详解,宋宝华
  4. linux kernel 4.12
