任务分组

我们先看以下两种场景。

（1）执行<font style="color:rgb(0,0,0);">make -j10</font>（选项<font style="color:rgb(0,0,0);">-j10</font>表示同时执行 10 条命令），编译 Linux 内核，同时运行视频播放器，如果给每个进程平均分配 CPU 时间，会导致视频播放很卡。

（2）用户 1 启动 100 个进程，用户 2 启动 1 个进程，如果给每个进程平均分配 CPU 时间，用户 2 的进程只能得到不到 1%的 CPU 时间，用户 2 的体验很差。

怎么解决呢？把进程分组。对于第一种场景，把编译 Linux 内核的所有进程放在一个任务组中，把视频播放器放在另一个任务组中，给两个任务组分别分配 50%的 CPU 时间。对于第二种场景，给用户 1 和用户 2 分别创建一个任务组，给两个任务组分别分配 50%的 CPU 时间。

任务分组（Task Group） 是对进程进行逻辑划分和资源限制管理的一种机制，主要用于 控制资源使用、调度策略、统计 等目的。

任务分组的实现核心是 cgroup（Control Groups）子系统，以及调度器中的 task_group 结构体。

struct task_group

/* task group related information */
struct task_group {
	struct cgroup_subsys_state css;

#ifdef CONFIG_FAIR_GROUP_SCHED
	/* schedulable entities of this group on each cpu */
	struct sched_entity **se;
	/* runqueue "owned" by this group on each cpu */
	struct cfs_rq **cfs_rq;
	unsigned long shares;
#endif

#ifdef CONFIG_RT_GROUP_SCHED
	struct sched_rt_entity **rt_se;
	struct rt_rq **rt_rq;

	struct rt_bandwidth rt_bandwidth;
#endif
    ...
};

每个 task_group 表示一个进程组。
每个 task_group 对应一个调度实体数组（se）和一个运行队列（cfs_rq）等。
task_group 和 cgroup 是一一对应的（由 css 连接）。
每个进程的 task_struct 中会关联其所属的 task_group。

调度器中的任务分组支持

Linux 支持多个调度器，比如：

CFS（完全公平调度器）
RT（实时调度器）

每种调度器都有对应的 task group 处理逻辑，例如：

cfs_rq：表示该 task_group 的 CFS 调度运行队列。
rt_rq：表示该 task_group 的实时调度运行队列。
对每个 CPU，调度器会在其上为每个 task_group 创建对应的运行队列。

调度时，内核会根据任务所属的 group，在其 group 的运行队列中进行选择，这样可以实现任务分组的公平调度和资源限制。

CPU运行队列和task_group中运行队列的关系

CPU 的运行队列（per-CPU runqueue）

每个 CPU 上维护一个独立的运行队列：

struct rq {
    struct cfs_rq cfs;  // 默认调度器 CFS 的运行队列
    struct rt_rq rt;    // 实时调度器的运行队列
    ...
    };

这个 rq 是每个 CPU 的调度核心数据结构，调度器总是在该 CPU 的 rq 上操作任务。

task_group 的运行队列（per-task_group runqueue）

task_group 的核心在于它为 每个 CPU 创建自己的调度子队列，例如：

struct task_group {
    struct cfs_rq **cfs_rq;         // 所有 CPU 上本组的 CFS 队列数组
    struct sched_entity **se;       // 本组在上一级 group 中的调度实体
    ...
};

tg->cfs_rq[cpu] 表示该任务组在第 cpu 核心上的 CFS 运行队列。
tg->se[cpu] 表示该任务组在父组中代表自身的调度实体（可嵌套）。

这形成了一个分组树结构：组嵌套 -> 组调度实体 -> 组运行队列。

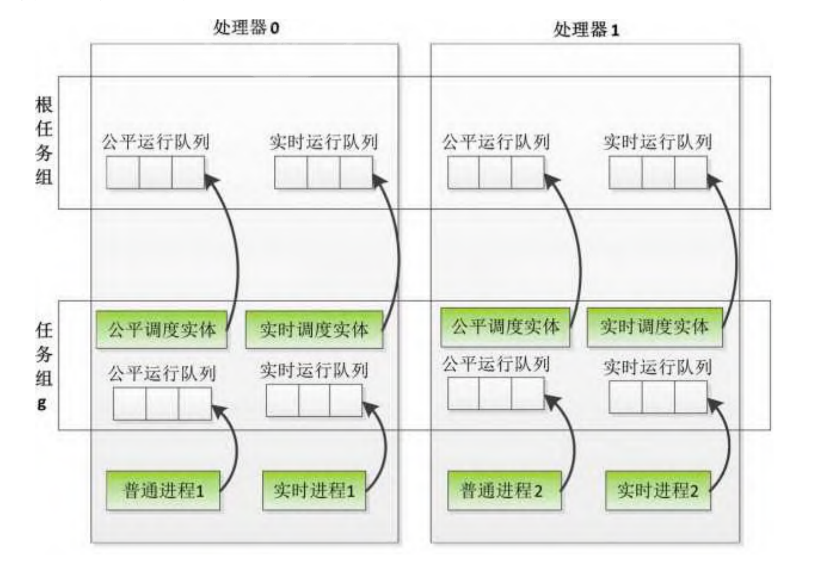

任务组在每个处理器上有公平调度实体、公平运行队列、实时调度实体和实时运行队列，根任务组比较特殊：没有公平调度实体和实时调度实体。

（1）任务组的下级公平调度实体加入任务组的公平运行队列，任务组的公平调度实体加入上级任务组的公平运行队列。

（2）任务组的下级实时调度实体加入任务组的实时运行队列，任务组的实时调度实体加入上级任务组的实时运行队列。

运行队列之间的关系图

以 CFS 调度器为例，关系如下图：

每个 CPU：
rq (CPU0)
├── cfs_rq                      // CPU 的根调度队列
│   ├── se (A组调度实体) ─┐
│   ├── se (B组调度实体) ─┐│
│                         ││
│                         ▼▼
│                   task_group_A.cfs_rq[CPU0]
│                   task_group_B.cfs_rq[CPU0]

每个 CPU 的 rq.cfs 是顶层队列，里面的 sched_entity 可以是单个任务，也可以是一个组。
如果是组的 sched_entity，就指向该组的 cfs_rq[cpu]。
递归结构允许 group 嵌套 group，调度器按公平调度递归下去。

调度器如何使用它们

以cfs调度器为例，调度器在进行调度选择时：

遍历 CPU 的 rq.cfs 队列，挑选最合适的 sched_entity
如果该 sched_entity 是一个任务，就直接调度
如果该 sched_entity 是一个任务组，就进入对应的 task_group.cfs_rq[cpu]
在该队列中递归选择下一级的 sched_entity，直到选出最终的任务

为什么这么设计？

这是一种典型的 分层调度（Hierarchical Scheduling） 机制，有几个优点：

支持资源公平：例如，每组任务在顶层调度中获得公平份额
支持资源限制：可以对每组任务设置 CPU 份额（如通过 cfs_quota_us）
支持嵌套组调度：适用于容器、Kubernetes pod、服务/用户分组等
实现清晰：调度逻辑复用 CFS 的实体结构和算法

task_group与 cgroup 的关系

task_group 并不是用户直接使用的接口，而是内核内部与 **cgroup**** 子系统** 的绑定结构。

# 创建一个新的 CPU 资源组
mkdir /sys/fs/cgroup/cpu/mygroup

# 向其中加入任务
echo <pid> > /sys/fs/cgroup/cpu/mygroup/tasks

当进程加入某个 cgroup 后，其 task_struct 中的 task_group 指针会指向该 cgroup 对应的 task_group 实例，调度器就会按组来对其调度。

任务分组的用途

任务分组的主要作用包括：

作用	说明
资源隔离	可以为每组任务限制 CPU、内存、I/O 等资源
公平调度	组内共享时间片，组间公平分配 CPU
负载统计	按组统计 CPU、内存使用，支持审计与性能分析
服务级别管理	可按服务、容器或租户分组，管理更清晰
