Netty架构

[Netty原理架构解析 ]http://www.sohu.com/a/272879207_463994

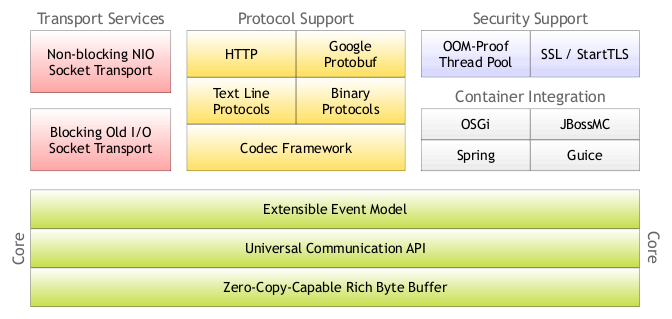

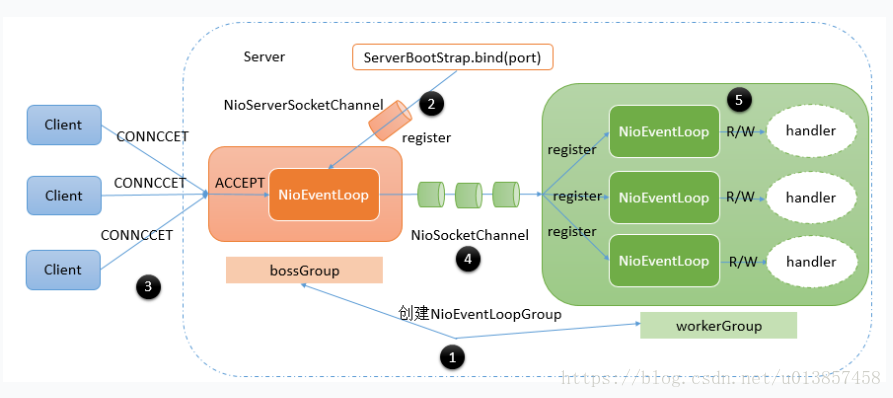

##1、总体结构


2、网络模型

Netty是典型的Reactor模型结构,关于Reactor的详尽阐释,可参考POSA2,这里不做概念性的解释。而应用Java NIO构建Reactor模式,Doug Lea(就是那位让人无限景仰的大爷)在“Scalable IO in Java”中给了很好的阐述。这里截取其PPT中经典的图例说明 Reactor模式的典型实现:

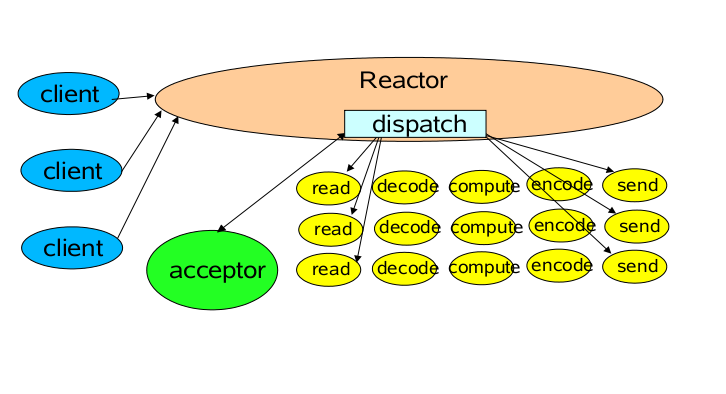

1、这是最简单的单Reactor单线程模型。Reactor线程是个多面手,负责多路分离套接字,Accept新连接,并分派请求到处理器链中。该模型 适用于处理器链中业务处理组件能快速完成的场景。不过,这种单线程模型不能充分利用多核资源,所以实际使用的不多。

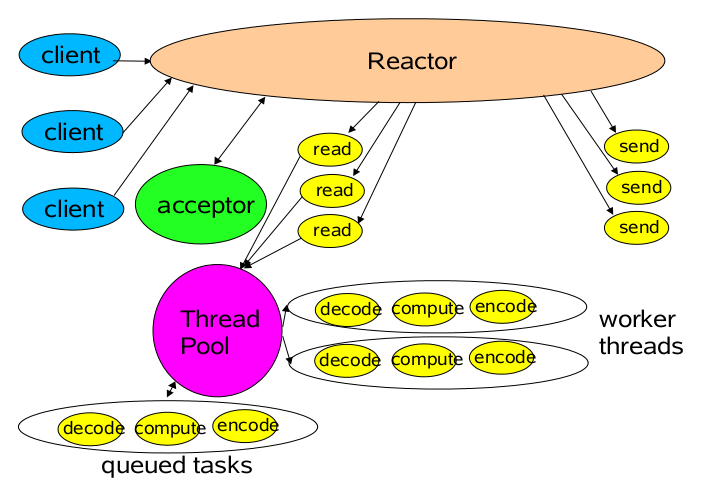

2、相比上一种模型,该模型在处理器链部分采用了多线程(线程池),也是后端程序常用的模型。

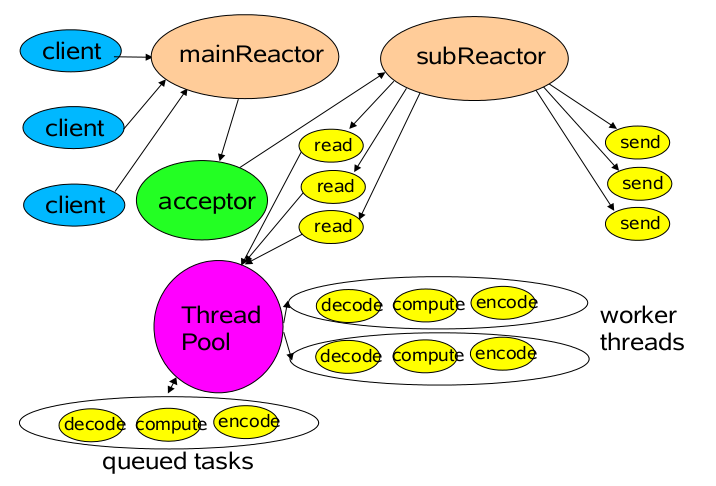

3、 第三种模型比起第二种模型,是将Reactor分成两部分,mainReactor负责监听server socket,accept新连接,并将建立的socket分派给subReactor。subReactor负责多路分离已连接的socket,读写网 络数据,对业务处理功能,其扔给worker线程池完成。通常,subReactor个数上可与CPU个数等同。

说完Reacotr模型的三种形式,那么Netty是哪种呢?其实,我还有一种Reactor模型的变种没说,那就是去掉线程池的第三种形式的变种,这也 是Netty NIO的默认模式。在实现上,Netty中的Boss类充当mainReactor,NioWorker类充当subReactor(默认 NioWorker的个数是Runtime.getRuntime().availableProcessors())。在处理新来的请求 时,NioWorker读完已收到的数据到ChannelBuffer中,之后触发ChannelPipeline中的ChannelHandler流。

Netty是事件驱动的,可以通过ChannelHandler链来控制执行流向。因为ChannelHandler链的执行过程是在 subReactor中同步的,所以如果业务处理handler耗时长,将严重影响可支持的并发数。这种模型适合于像Memcache这样的应用场景,但 对需要操作数据库或者和其他模块阻塞交互的系统就不是很合适。Netty的可扩展性非常好,而像ChannelHandler线程池化的需要,可以通过在 ChannelPipeline中添加Netty内置的ChannelHandler实现类–ExecutionHandler实现,对使用者来说只是 添加一行代码而已。对于ExecutionHandler需要的线程池模型,Netty提供了两种可 选:1) MemoryAwareThreadPoolExecutor 可控制Executor中待处理任务的上限(超过上限时,后续进来的任务将被阻 塞),并可控制单个Channel待处理任务的上限;2) OrderedMemoryAwareThreadPoolExecutor 是  MemoryAwareThreadPoolExecutor 的子类,它还可以保证同一Channel中处理的事件流的顺序性,这主要是控制事件在异步处 理模式下可能出现的错误的事件顺序,但它并不保证同一Channel中的事件都在一个线程中执行(通常也没必要)。一般来 说,OrderedMemoryAwareThreadPoolExecutor 是个很不错的选择,当然,如果有需要,也可以DIY一个。

3、 buffer

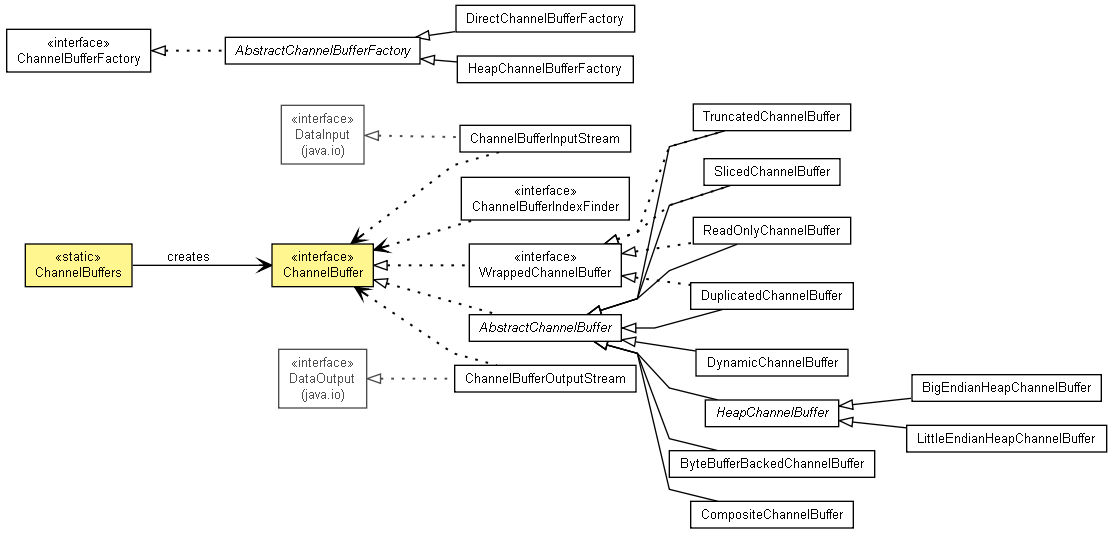

org.jboss.netty.buffer包的接口及类的结构图如下:


该包核心的接口是ChannelBuffer和ChannelBufferFactory,下面予以简要的介绍。

Netty使用ChannelBuffer来存储并操作读写的网络数据。ChannelBuffer除了提供和ByteBuffer类似的方法,还提供了 一些实用方法,具体可参考其API文档。ChannelBuffer的实现类有多个,这里列举其中主要的几个:

1)HeapChannelBuffer:这是Netty读网络数据时默认使用的ChannelBuffer,这里的Heap就是Java堆的意思,因为 读SocketChannel的数据是要经过ByteBuffer的,而ByteBuffer实际操作的就是个byte数组,所以 ChannelBuffer的内部就包含了一个byte数组,使得ByteBuffer和ChannelBuffer之间的转换是零拷贝方式。根据网络字 节续的不同,HeapChannelBuffer又分为BigEndianHeapChannelBuffer和 LittleEndianHeapChannelBuffer,默认使用的是BigEndianHeapChannelBuffer。Netty在读网络 数据时使用的就是HeapChannelBuffer,HeapChannelBuffer是个大小固定的buffer,为了不至于分配的Buffer的 大小不太合适,Netty在分配Buffer时会参考上次请求需要的大小。

2)DynamicChannelBuffer:相比于HeapChannelBuffer,DynamicChannelBuffer可动态自适应大 小。对于在DecodeHandler中的写数据操作,在数据大小未知的情况下,通常使用DynamicChannelBuffer。

3)ByteBufferBackedChannelBuffer:这是directBuffer,直接封装了ByteBuffer的 directBuffer。

对于读写网络数据的buffer,分配策略有两种:1)通常出于简单考虑,直接分配固定大小的buffer,缺点是,对一些应用来说这个大小限制有时是不 合理的,并且如果buffer的上限很大也会有内存上的浪费。2)针对固定大小的buffer缺点,就引入动态buffer,动态buffer之于固定 buffer相当于List之于Array。

buffer的寄存策略常见的也有两种(其实是我知道的就限于此):1)在多线程(线程池) 模型下,每个线程维护自己的读写buffer,每次处理新的请求前清空buffer(或者在处理结束后清空),该请求的读写操作都需要在该线程中完成。 2)buffer和socket绑定而与线程无关。两种方法的目的都是为了重用buffer。

Netty对buffer的处理策略是:读 请求数据时,Netty首先读数据到新创建的固定大小的HeapChannelBuffer中,当HeapChannelBuffer满或者没有数据可读 时,调用handler来处理数据,这通常首先触发的是用户自定义的DecodeHandler,因为handler对象是和ChannelSocket 绑定的,所以在DecodeHandler里可以设置ChannelBuffer成员,当解析数据包发现数据不完整时就终止此次处理流程,等下次读事件触 发时接着上次的数据继续解析。就这个过程来说,和ChannelSocket绑定的DecodeHandler中的Buffer通常是动态的可重用 Buffer(DynamicChannelBuffer),而在NioWorker中读ChannelSocket中的数据的buffer是临时分配的 固定大小的HeapChannelBuffer,这个转换过程是有个字节拷贝行为的。

对ChannelBuffer的创建,Netty内部使用的是ChannelBufferFactory接口,具体的实现有 DirectChannelBufferFactory和HeapChannelBufferFactory。对于开发者创建 ChannelBuffer,可使用实用类ChannelBuffers中的工厂方法。

4、Channel

Channel
Channel 是 Java NIO 的一个基本构造。**它代表一个到实体(如一个硬件设备、一个文件、一个网络套接字或者一个能够执 行一个或者多个不同的I/O操作的程序组件) 的开放连接,如读操作和写操作。目前,可以把 Channel 看作是传入(入站)或者传出(出站)数据的载体。**因此,它可以被打开或者被关闭,连接或者断开连接。

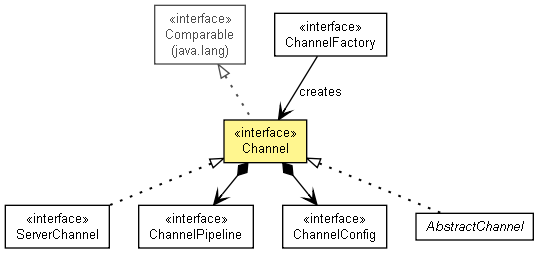

从该结构图也可以看到,Channel主要提供的功能如下:

1)当前Channel的状态信息,比如是打开还是关闭等。
2)通过ChannelConfig可以得到的Channel配置信息。
3)Channel所支持的如read、write、bind、connect等IO操作。
4)得到处理该Channel的ChannelPipeline,既而可以调用其做和请求相关的IO操作。

在Channel实现方面,以通常使用的nio socket来说,Netty中的NioServerSocketChannel和NioSocketChannel分别封装了java.nio中包含的 ServerSocketChannel和SocketChannel的功能。

##5 回调
Netty 在内部使用了回调来处理事件;当一个回调被触发时,相关的事件可以被一个 interfaceChannelHandler 的实现处理。
如下当一个新的连接已经被建立时,ChannelHandler 的 channelActive()回调方法将会被调用,并将打印出一条信息。

public class ConnectHandler extends ChannelInboundHandlerAdapter {
    @Override
    public void channelActive(ChannelHandlerContext ctx) throws Exception {
        System.out.println("Client " + ctx.channel().remoteAddress() + " connected");
    }
}

6 Future

Future 提供了另一种在操作完成时通知应用程序的方式。这个对象可以看作是一个异步操作的结果的占位符;它将在未来的某个时刻完成,并提供对其结果的访问。
JDK 预置了 interface java.util.concurrent.Future,但是其所提供的实现,只允许手动检查对应的操作是否已经完成,或者一直阻塞直到它完成。这是非常繁琐的,所以 Netty 提供了它自己的实现——ChannelFuture,用于在执行异步操作的时候使用。

public class ConnectExample {
    private static final Channel CHANNEL_FROM_SOMEWHERE = new NioSocketChannel();
    public static void connect() {
        Channel channel = CHANNEL_FROM_SOMEWHERE; //reference form somewhere
        // Does not block
        ChannelFuture future = channel.connect(new InetSocketAddress("192.168.0.1", 25));
        future.addListener(new ChannelFutureListener() {
            @Override
            public void operationComplete(ChannelFuture future) {
                if (future.isSuccess()) {
                    ByteBuf buffer = Unpooled.copiedBuffer("Hello", Charset.defaultCharset());
                    ChannelFuture wf = future.channel().writeAndFlush(buffer);
                    // ...
                } else {
                    Throwable cause = future.cause();
                    cause.printStackTrace();
                }
            }
        });
    }
}

这里,connect()方法将会直接返回, 而不会阻塞,该调用将会在后台完成。这究竟什么时候会发生则取决于若干的因素,但这个关注点已经从代码中抽象出来了。因为线程不用阻塞以等待对应的操作完成, 所以它可以同时做其他的工作,从而更加有效地利用资源。
首先, 要连接到远程节点上。然后, 要注册一个新的 ChannelFutureListener 到对 connect()方法的调用所返回的 ChannelFuture 上。当该监听器被通知连接已经建立的时候, 要检查对应的状态 。如果该操作是成功的, 那么将数据写到该 Channel。否则, 要从 ChannelFuture 中检索对应的 Throwable。

事件和 ChannelHandler
Netty 使用不同的事件来通知我们状态的改变或者是操作的状态。这使得我们能够基于已经发生的事件来触发适当的动作。这些动作可能是:

  • 记录日志
  • 数据转换
  • 流控制
  • 应用程序逻辑
    Netty 是一个网络编程框架,所以事件是按照它们与入站或出站数据流的相关性进行分类的。可能由入站数据或者相关的状态更改而触发的事件包括:
  • 连接已被激活或者连接失活
  • 数据读取
  • 用户事件
  • 错误事件
    出站事件是未来将会触发的某个动作的操作结果,这些动作包括:
  • 打开或者关闭到远程节点的连接
  • 将数据写到或者冲刷到套接字

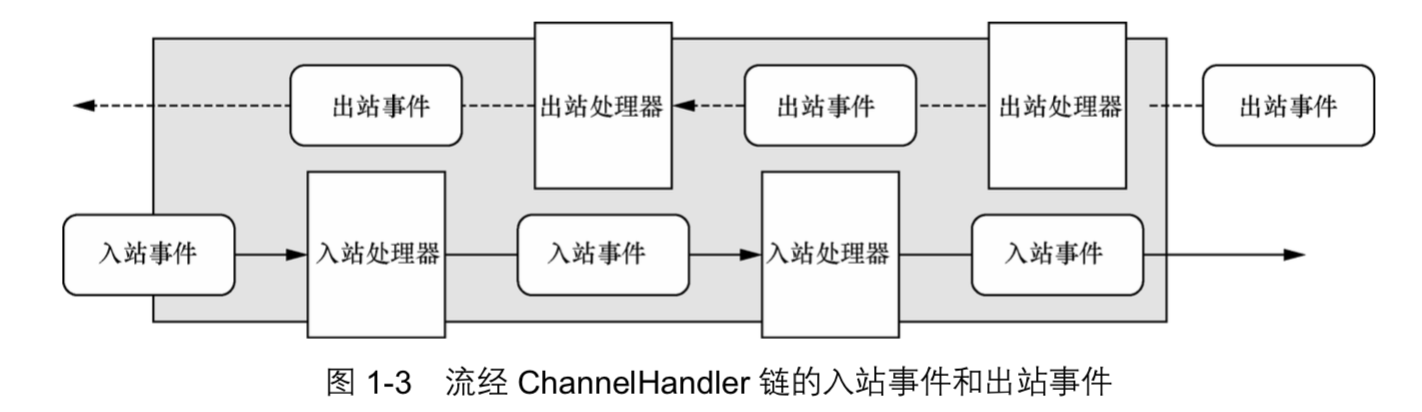

    每个事件都可以被分发给 ChannelHandler 类中的某个用户实现的方法。这是一个很好的 将事件驱动范式直接转换为应用程序构件块的例子。图 1-3 展示了一个事件是如何被一个这样的 ChannelHandler 链处理的。屏幕快照 2019-04-17 上午11.06.26.png

Netty 的 ChannelHandler 为处理器提供了基本的抽象, 目前可以认为每个 ChannelHandler 的实例都类似于一种为了响应特定事件而被执行的回调。
Netty 提供了大量预定义的可以开箱即用的 ChannelHandler 实现,包括用于各种协议(如 HTTP 和 SSL/TLS)的 ChannelHandler。在内部, ChannelHandler 自己也使用了事件和 Future,使得它们也成为了你的应用程序将使用的相同抽象的消费者。

如前所述,Netty是事件驱动的,其通过ChannelEvent来确定事件流的方向。一个ChannelEvent是依附于Channel的 ChannelPipeline来处理,并由ChannelPipeline调用ChannelHandler来做具体的处理。下面是和 ChannelEvent相关的接口及类图:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-8zr5B04B-1644982048925)(https://upload-images.jianshu.io/upload_images/17228030-9b55b9ae5a0a216e.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240)]

对于使用者来说,在ChannelHandler实现类中会使用继承于ChannelEvent的MessageEvent,调用其 getMessage()方法来获得读到的ChannelBuffer或被转化的对象。

6、ChannelPipeline

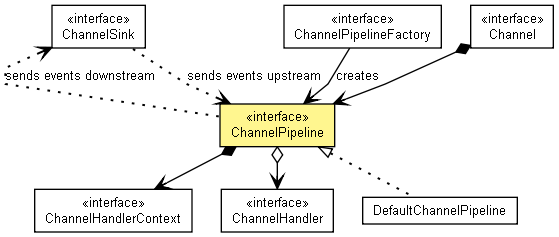

Netty 在事件处理上,是通过ChannelPipeline来控制事件流,通过调用注册其上的一系列ChannelHandler来处理事件,这也是典型的拦截 器模式。下面是和ChannelPipeline相关的接口及类图:

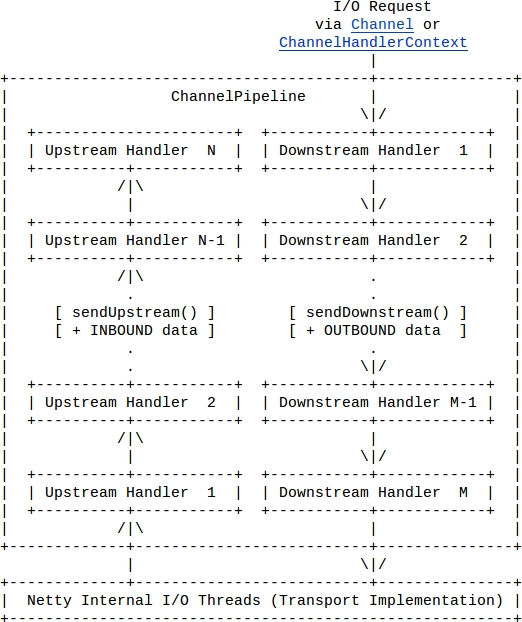

事件流有两种,upstream事件和downstream事件。在ChannelPipeline中,其可被注册的ChannelHandler既可以 是 ChannelUpstreamHandler 也可以是ChannelDownstreamHandler ,但事件在ChannelPipeline传递过程中只会调用匹配流的ChannelHandler。在事件流的过滤器链 中,ChannelUpstreamHandler或ChannelDownstreamHandler既可以终止流程,也可以通过调用 ChannelHandlerContext.sendUpstream(ChannelEvent)或 ChannelHandlerContext.sendDownstream(ChannelEvent)将事件传递下去。下面是事件流处理的图示:


从上图可见,upstream event是被Upstream Handler们自底向上逐个处理,downstream event是被Downstream Handler们自顶向下逐个处理,这里的上下关系就是向ChannelPipeline里添加Handler的先后顺序关系。简单的理 解,upstream event是处理来自外部的请求的过程,而downstream event是处理向外发送请求的过程。

服务端处 理请求的过程通常就是解码请求、业务逻辑处理、编码响应,构建的ChannelPipeline也就类似下面的代码片断:

ChannelPipeline pipeline = Channels.pipeline();
pipeline.addLast(“decoder”, new MyProtocolDecoder());
pipeline.addLast(“encoder”, new MyProtocolEncoder());

pipeline.addLast(“handler”, new MyBusinessLogicHandler());

其中,MyProtocolDecoder是ChannelUpstreamHandler类型,MyProtocolEncoder是 ChannelDownstreamHandler类型,MyBusinessLogicHandler既可以是 ChannelUpstreamHandler类型,也可兼ChannelDownstreamHandler类型,视其是服务端程序还是客户端程序以及 应用需要而定。

补充一点,Netty对抽象和实现做了很好的解耦。像org.jboss.netty.channel.socket包, 定义了一些和socket处理相关的接口,而org.jboss.netty.channel.socket.nio、 org.jboss.netty.channel.socket.oio等包,则是和协议相关的实现。

7、codec framework

对于请求协议的编码解码,当然是可以按照协议格式自己操作ChannelBuffer中的字节数据。另一方面,Netty也做了几个很实用的codec helper,这里给出简单的介绍。

1)FrameDecoder:FrameDecoder内部维护了一个 DynamicChannelBuffer成员来存储接收到的数据,它就像个抽象模板,把整个解码过程模板写好了,其子类只需实现decode函数即可。 FrameDecoder的直接实现类有两个:(1)DelimiterBasedFrameDecoder是基于分割符 (比如\r\n)的解码器,可在构造函数中指定分割符。(2)LengthFieldBasedFrameDecoder是基于长度字段的解码器。如果协 议 格式类似“内容长度”+内容、“固定头”+“内容长度”+动态内容这样的格式,就可以使用该解码器,其使用方法在API DOC上详尽的解释。
2)ReplayingDecoder: 它是FrameDecoder的一个变种子类,它相对于FrameDecoder是非阻塞解码。也就是说,使用 FrameDecoder时需要考虑到读到的数据有可能是不完整的,而使用ReplayingDecoder就可以假定读到了全部的数据。
3)ObjectEncoder 和ObjectDecoder:编码解码序列化的Java对象。
4)HttpRequestEncoder和 HttpRequestDecoder:http协议处理。

下面来看使用FrameDecoder和ReplayingDecoder的两个例子:

public class IntegerHeaderFrameDecoder extends FrameDecoder {
    protected Object decode(ChannelHandlerContext ctx, Channel channel,
            ChannelBuffer buf) throws Exception {
        if (buf.readableBytes() < 4) {
            return null;
        }
        buf.markReaderIndex();
        int length = buf.readInt();
        if (buf.readableBytes() < length) {
            buf.resetReaderIndex();
            return null;
        }
        return buf.readBytes(length);
    }
}

而使用ReplayingDecoder的解码片断类似下面的,相对来说会简化很多。

public class IntegerHeaderFrameDecoder2 extends ReplayingDecoder {
    protected Object decode(ChannelHandlerContext ctx, Channel channel,
            ChannelBuffer buf, VoidEnum state) throws Exception {
        return buf.readBytes(buf.readInt());
    }
}

就实现来说,当在ReplayingDecoder子类的decode函数中调用ChannelBuffer读数据时,如果读失败,那么 ReplayingDecoder就会catch住其抛出的Error,然后ReplayingDecoder接手控制权,等待下一次读到后续的数据后继 续decode。

8、小结

Netty的代码很漂亮,结构上层次上很清晰,不过这种面向接口及抽象层次对代码 跟踪很是个问题,因为跟踪代码经常遇到接口和抽象类,只能借助于工厂类和API DOC,反复对照接口和实现类的对应关系。就像几乎任何优秀的Java开源项目都会用上一系列优秀的设计模式,也完全可以从模式这一点单独拿出一篇分析文 章来。

/***

很多Netty的例子都在末尾加上了这句话:future.channel().closeFuture().sync();

不是没执行,是主线程到这里就 wait 子线程退出了,子线程才是真正监听和接受请求的。

ChannelFuture的作用是用来保存Channel异步操作的结果。

转载自
