关于3D场景中Camera的旋转

【本人初学，一点感悟，如有不当，请不吝指教】

       很多人想达到3D场景中，基于鼠标控制的Camera任意角度旋转，其实不难，分为其下两步：

一、 基于鼠标移动过程的建模

这一步，在于你是如何理解mouse在一个二维平面从previousposition到currentpositon所表示的意图，网络上有一种很通用的方法“virtual trackball”。本人目前也是采用的这种方法，故而在这里简单介绍一下：

1． 直观感觉（Daniel Lehenbauer 主页）

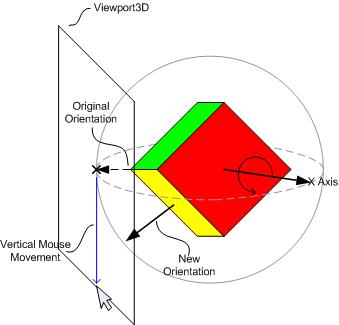

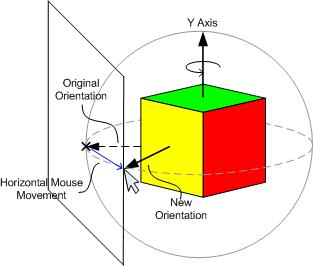

Figure 1 Moving with mouse



2． 理解





把整个空间的场景先归一化到一个单位立方体，视野里的平面即为一个中心切面，鼠标在平面（2维空间）的坐标可以映射到一个三维球面上（注意：这里是映射到3维球面上，如果你有更好的模型，完全可以映射到更好的三维空间中），这样就理解成球面上的移动，进而产生旋转的效果。

这是2维平面点映射到3维球面点的方法：

    private Vector3D TransTo3DPoint(Double width, Double height, Point point)

    {

        Double x = point.X / (width / 2);       // Scale so bounds map to [0,0] - [2,2]

        Double y = point.Y / (height / 2);



        x = x - 1;          // Translate 0,0 to the center

        y = 1 - y;          //Flip so y is up instead of down



        Double ztemp = 1 - x * x - y * y;       // z^2 + x^2 - y^2 = 1

        Double z = ztemp > 0 ? Math.Sqrt(ztemp) : 0;

        return new Vector3D(x, y, z);

    }





3． 根据模型球面上初始点和当前点，得到旋转轴和旋转角度，调用旋转Camera的方法，即可实现空间中的所有场景的自由旋转。

private void Rotate(Point currentPosition)

{

    // Call the TransTo3DPoint to get the currentPosition3D

    Vector3D currentPosition3D = TransTo3DPoint(GoWindow.ActualWidth, GoWindow.ActualHeight, currentPosition);

    // Call Vector3D.CrossProduct to realize the 叉乘

    Vector3D axis = Vector3D.CrossProduct(previousPosition3D, currentPosition3D);

    // Call Vector3D.AngleBetween to achieve the angle between two vectors

    Double angle = Vector3D.AngleBetween(previousPosition3D, currentPosition3D);

    // rotate the camera

    RotateCamera(axis, angle);

    // erery time we should reset the previousPosition

    previousPosition3D = currentPosition3D;

}





二、 基于旋转向量和旋转角度的Camera旋转

首先需要定义Camera的旋转方式（我之前找这个无果，想到了用旋转矩阵这种方法，套用了一堆3维空间的坐标系旋转公式，效果并不理想）：

<PerspectiveCamera.Transform>

                        <Transform3DGroup>

                            <RotateTransform3D x:Name="axisYRTransform">

                                <RotateTransform3D.Rotation>

                                    <AxisAngleRotation3D x:Name="axisYRotation" Angle="0" Axis="0 1 0" />

                                </RotateTransform3D.Rotation>

                            </RotateTransform3D>

                        </Transform3DGroup>

                    </PerspectiveCamera.Transform>



那么接下来要做的就是写上一个小小的函数用来旋转特定的Camera了：

private void RotateCamera(Vector3D axis, Double angle)

        {

            Vector3D vecZero = new Vector3D(0.0,0.0,0.0);

            if (vecZero == axis || 0 == angle)

                return;



            Quaternion delta = new Quaternion(axis, angle);

            // axisYRotation is the name of camera AxisAngleRotation3D

            Quaternion q = new Quaternion(axisYRotation.Axis, axisYRotation.Angle);



            q *= delta;



            if (Vector3D.Equals(q.Axis, vecZero))

                return;



            axisYRotation.Axis = q.Axis;

            axisYRotation.Angle = q.Angle;

        }



好，现在大功告成，其实真不难，哎，折腾了1天多，希望对大家有用，如果有更好的模型或者更好的实现方法，我希望能得到你的指点，我的邮箱：v-xyang@microsoft.com,谢谢你。
