同步带/链条长度计算

计算链条长度：

1.链轮是三分链轮17齿，经怡合达查的分度圆直径为51.84

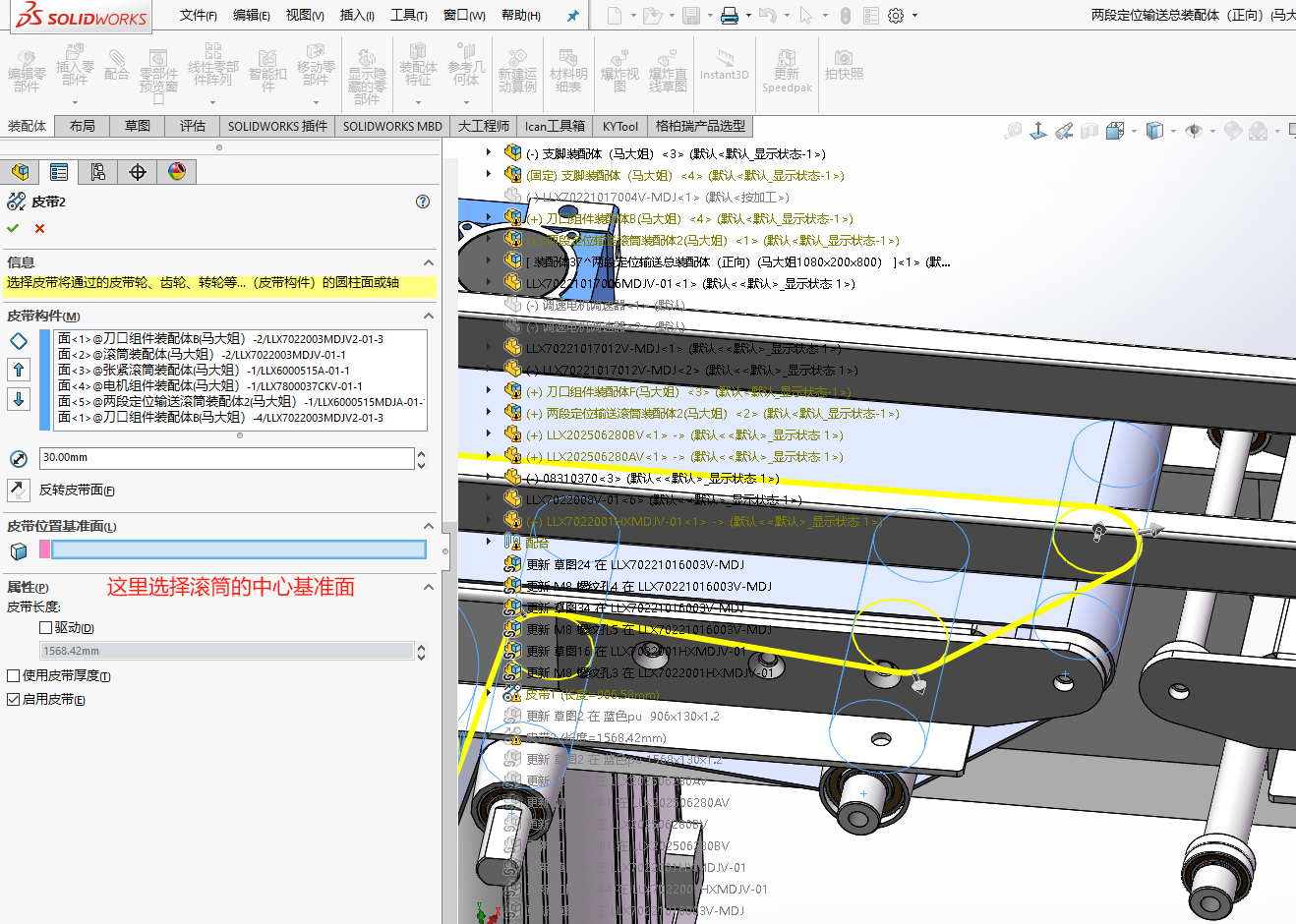

2.点击sw上面的装配体特征，皮带/链条

3.点击两个链轮的凸缘部分，两个长度都改为分度圆直径51.84

4.点击确定，就可以得到链条的长度,为643.22，三分链条的节距为9.525，643.22/9.525 = 67.52节链条，我们取68节链条就可以了。

同步带长度怎么计算：

1.点击装配体特征，皮带/链轮

2.点击两个同步轮的齿顶园，先生成同步带，记得点击生成皮带零件

1.

3.点击这个打开

1.

4.拉伸凸台生成同步带

5.再重新回到编辑皮带/链条里面去，点击下张紧轮

1.
   6.确定，就可以生成同步轮了
2.

7.长度1309.64  ，s8m同步带节距为8,        1309.64/8 = 163.705

打开贝递同步带选型手册，选163齿数的同步带就行了。
