齿轮传动合集

一.齿轮传动

1.直齿轮传动

利用插件生成一个齿轮，

第二个齿轮，将齿数改为60齿

分度圆直径 = 模数 x 齿数

小齿轮分度圆直径=2x30=60， 大齿轮分度圆直径=2x60 = 120，用草图画出两个齿轮的分度圆

计算得出中心距为30+60 = 90

点击前视基准面，点击草图绘制，绘制一根90mm长的直线，

让小齿轮的中心与直线的一端重合

小齿轮背面与前视基准面重合

两个齿面也重合

大齿轮也与直线的另一端点重合

这样就啮合了

将齿轮摆好，不干涉

点击配合，机械配合，齿轮，选择两个齿轮的分度圆，点击确定即可（不配合也没事）

2.直齿锥齿轮传动

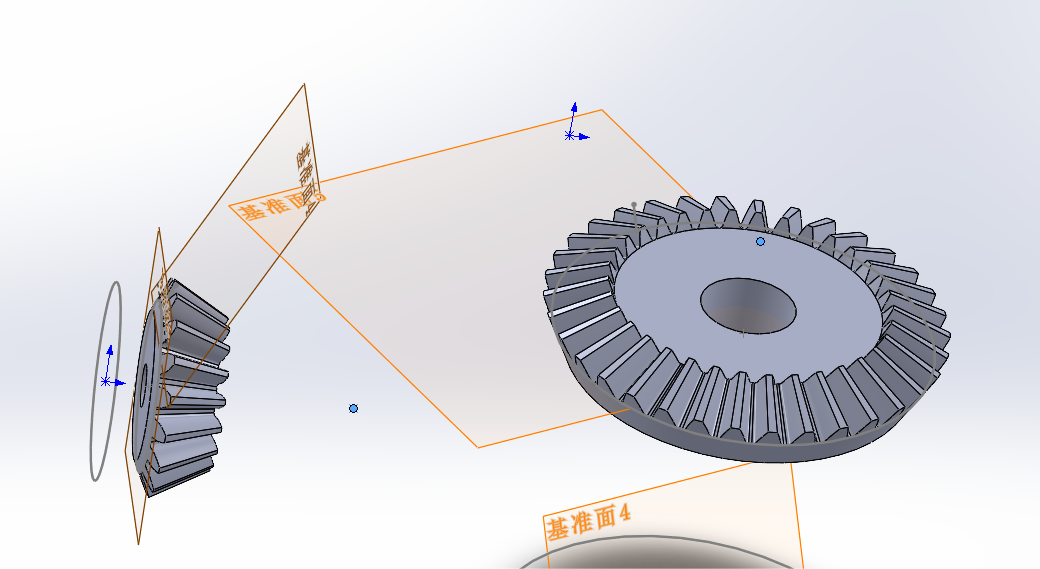

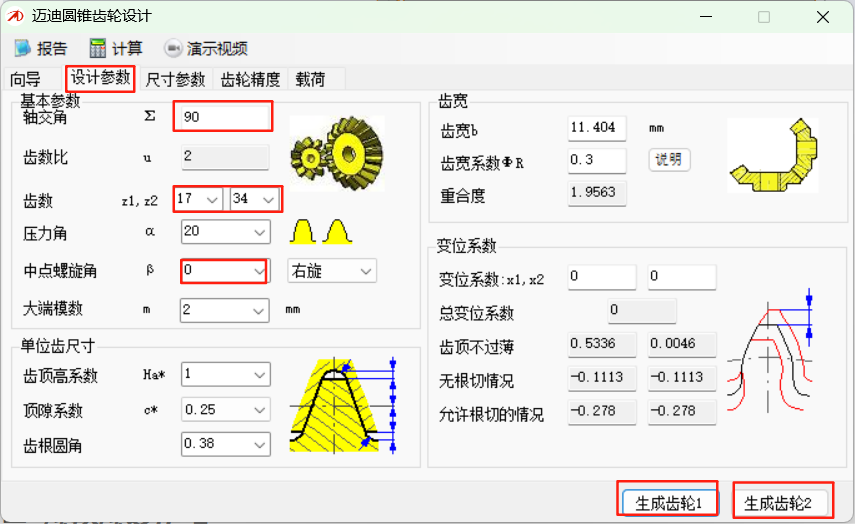

生成直齿锥齿轮：

生成齿轮1和齿轮2，然后新建装配体，把两个齿轮拿进来

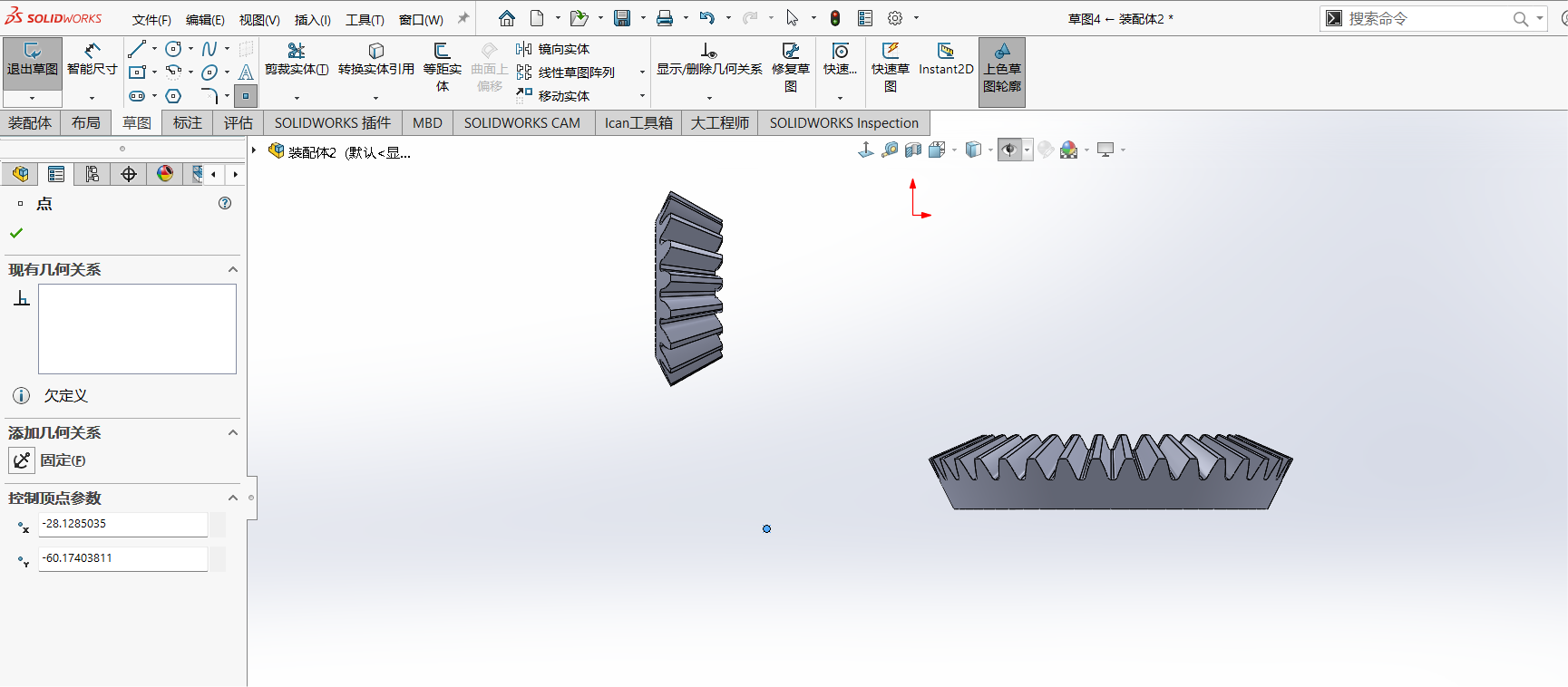

前视基准面，草图绘制，在任意位置画一个点，

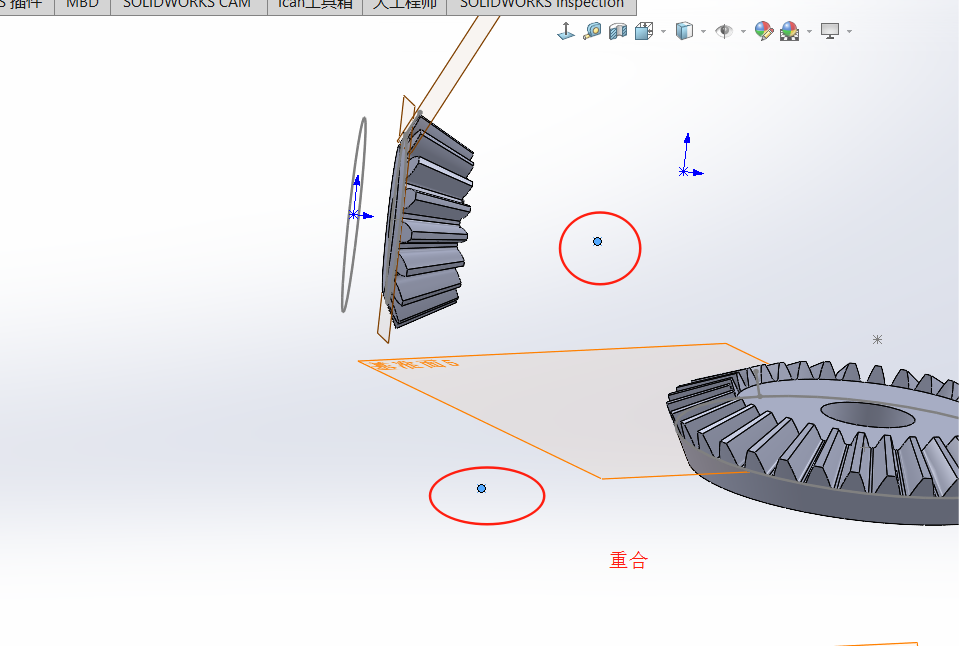

将小齿轮的点与这个点重合，

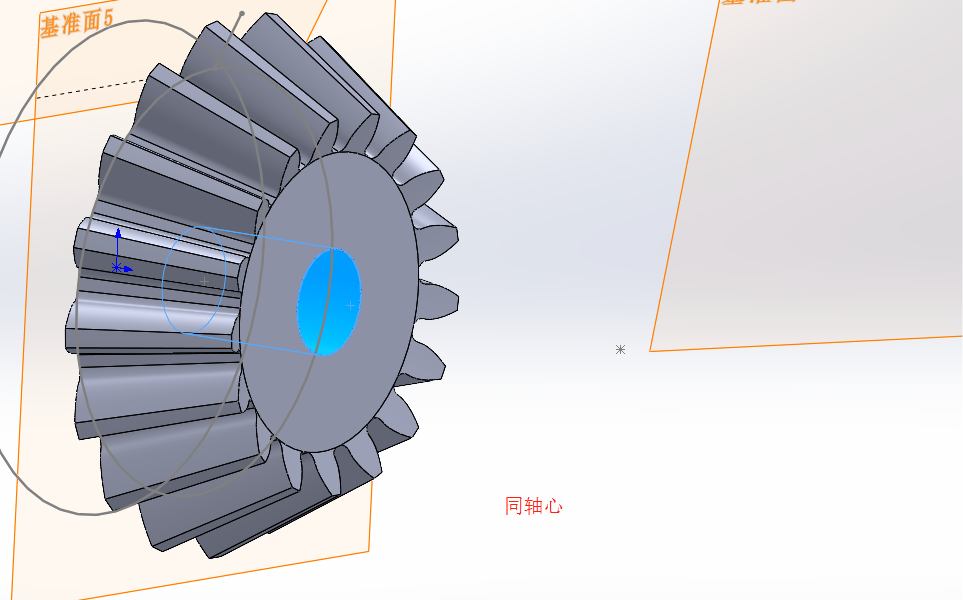

再将小齿轮的圆与这个点同轴心

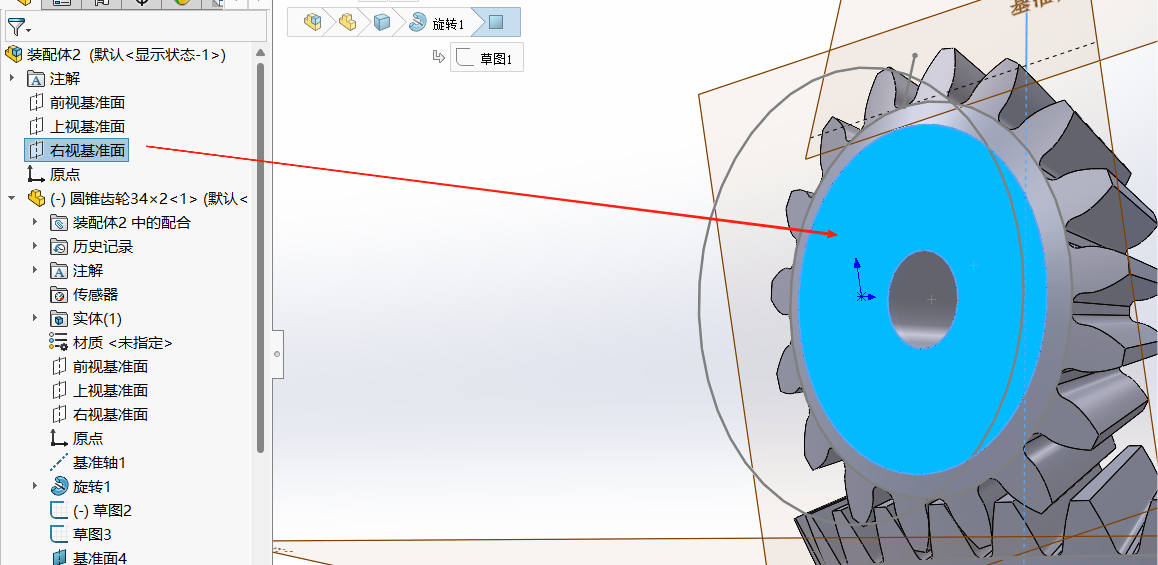

右视基准面与齿轮底面平行

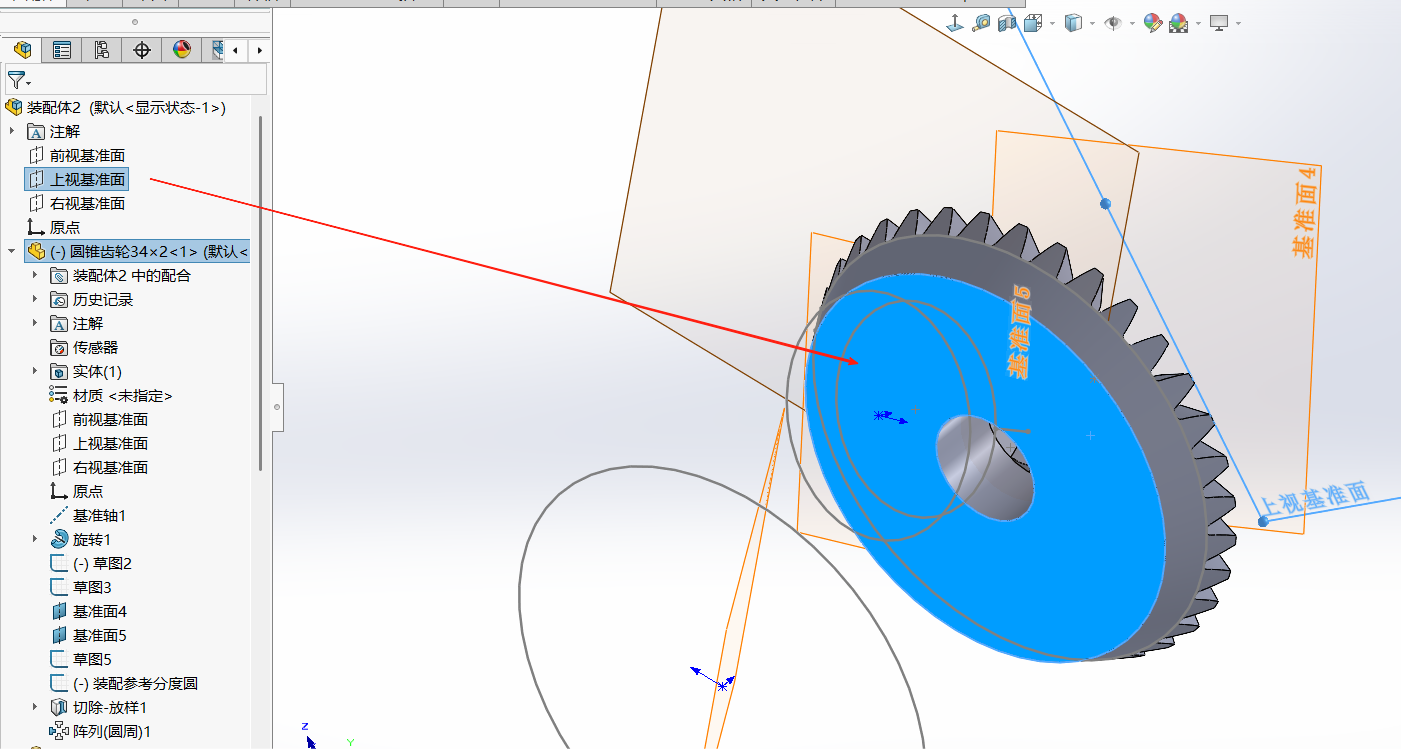

大齿轮的点与点重合，圆与点同轴心，底面与上视基准面平行

两个就啮合好了

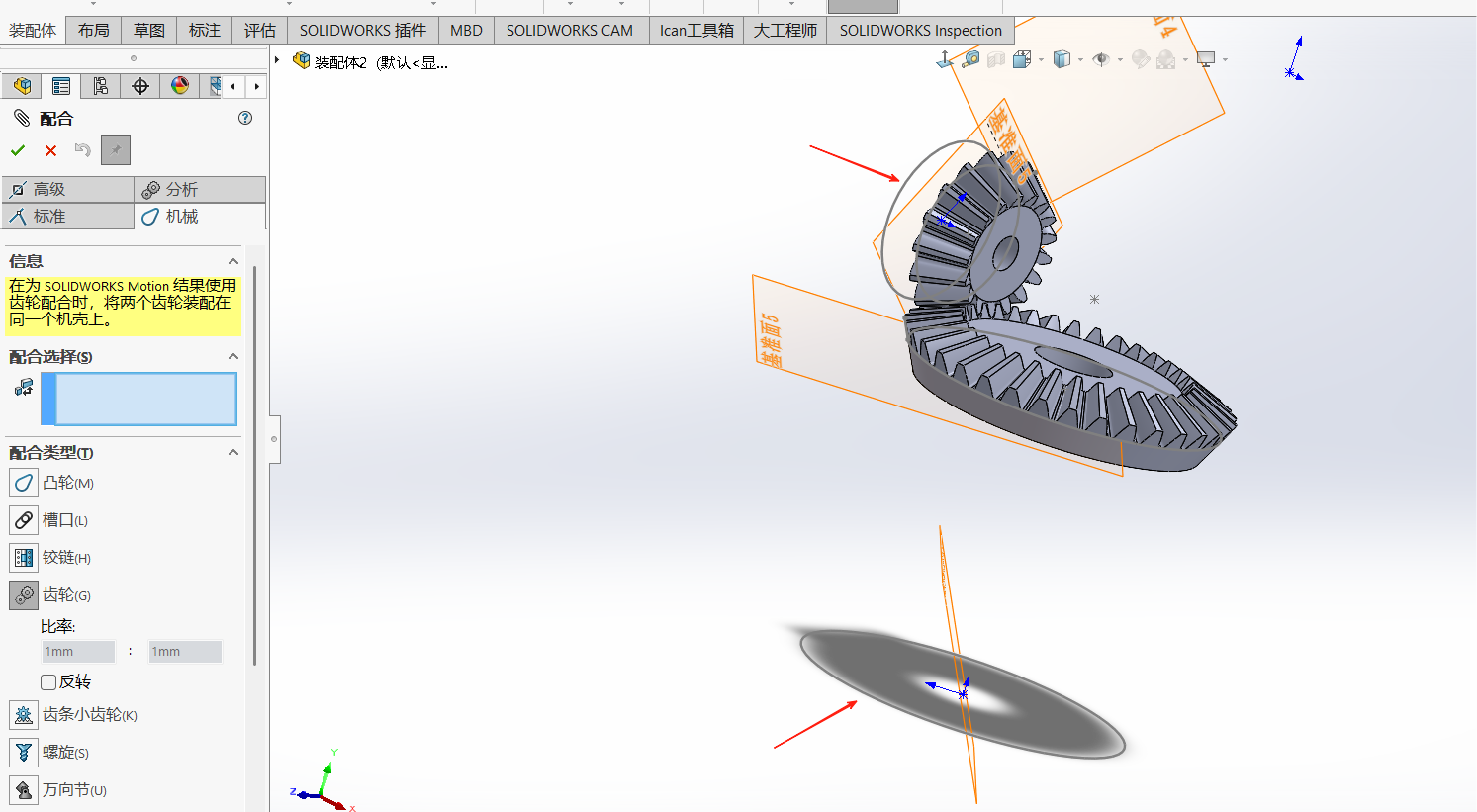

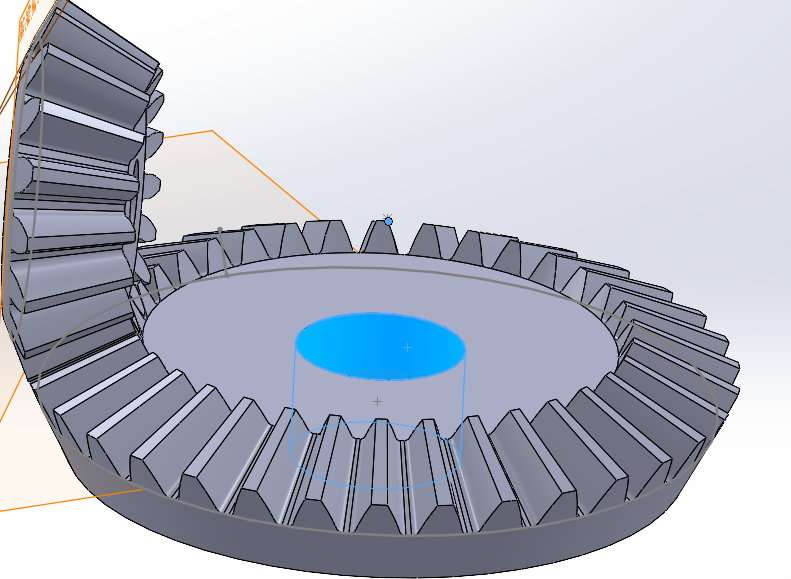

将两个齿轮摆好位置不干涉，点击配合，机械配合，齿轮配合，

点击这两个圆就可以了，两个齿轮就可以转起来了，如果转向有问题，就点击反转。
