配件选型（精密版）

1.键槽的绘制及公差

轴和毂的键槽宽度公差都是0到正3个丝，深度公差就是下面的偏差。

2.卡簧槽的绘制及公差

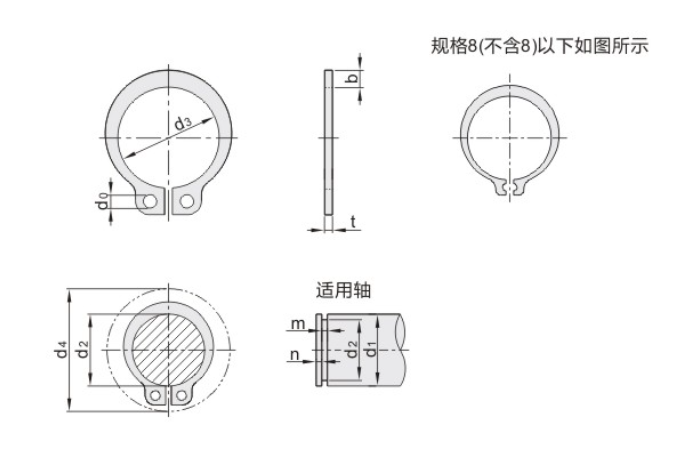

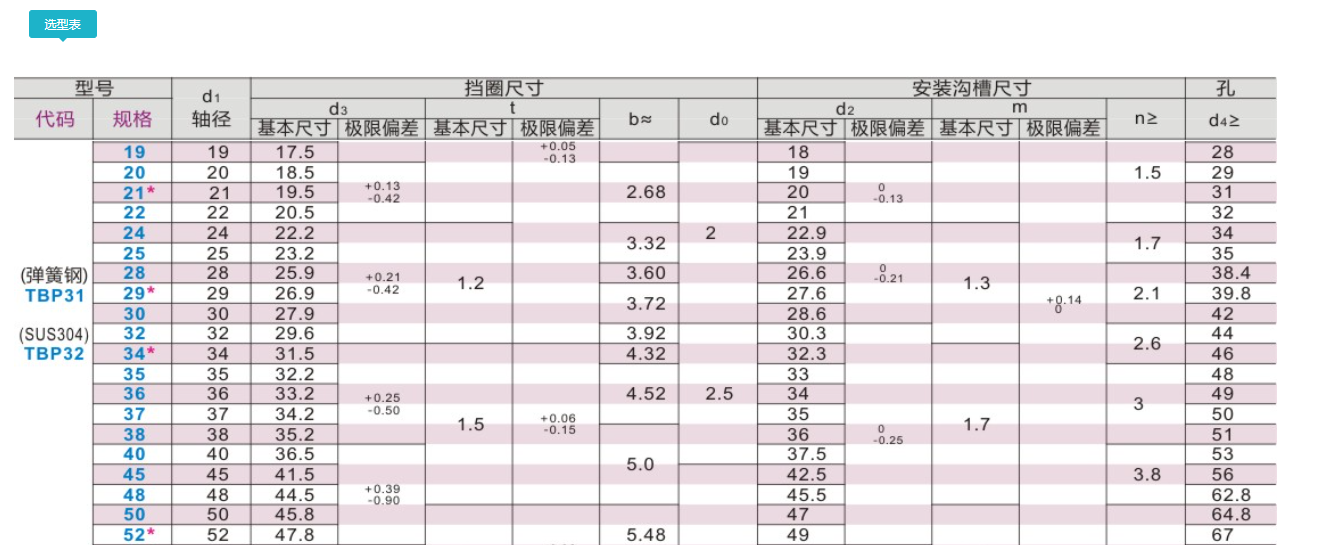

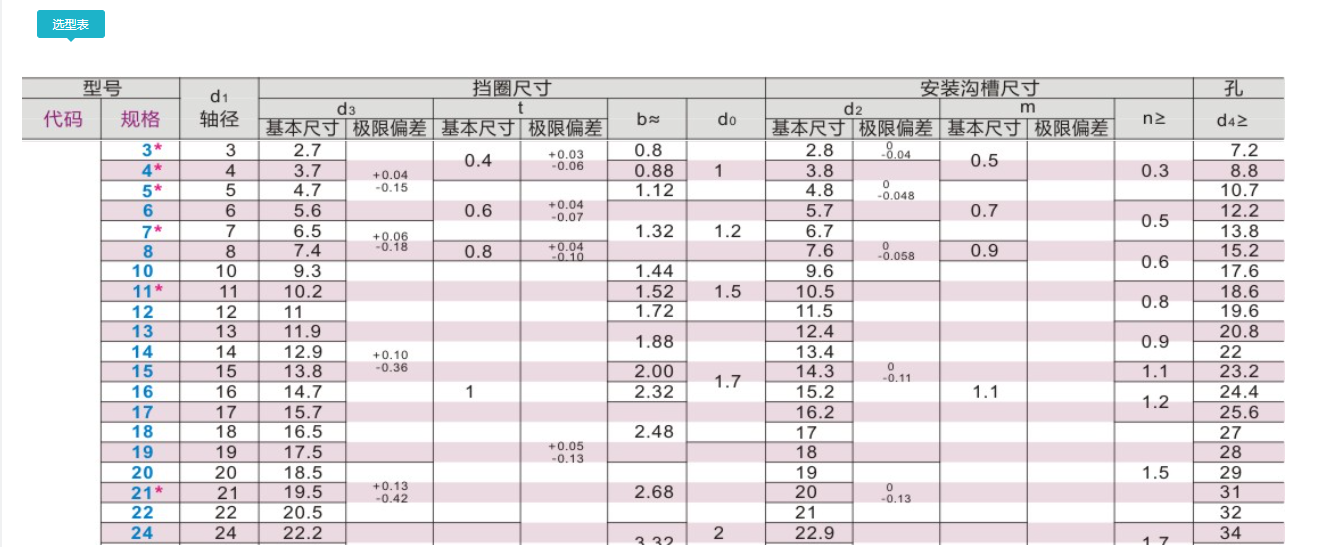

（1）轴用卡簧

（2）孔用卡簧

3.公制螺纹规格

4.塞达螺丝的规格

塞打螺丝一般用于冲压机构的缓冲机构上，下面是它的规格

5.销钉

在非标自动化中，销钉有两种情况，一是定位销，用来定位让工件放在精确的位置。例如，丝杆安装时，固定端轴承座和导轨都需要打定位销，用来保证位置精度。

二是连接销，用来紧密连接两个零件，从而不让螺丝受力，螺丝受力容易脱落。翻转类机构或者皮带机都需要打连接销，一是为了保证连接紧密，不让螺丝受力。

如果销钉只打在一块板上，那么销钉孔就是-0.01到0的公差，如果销钉需要连接两块板，那么销钉孔还是-0.01到0的公差，另一块就是0到+0.01而且是直槽口，槽口长度为0.5到1之间都行。

皮带机为什么需要打那么多的销钉，皮带机会震动，所以两边的板连接需要紧密不会松动，所以需要打销钉，第二皮带机的两边的板需要平行且与中间的板垂直，只有销钉能保证，螺纹孔与通孔之间一般有0.5的大小距离，不能保证垂直度，只有销钉能保证。
还有就是皮带机的主动轴通过同步带与电机的同步轮连接，那么两个同步轮需要保持平行，如果固定电机的板用m8螺丝固定，因为通孔为8.5，那么螺丝只起到了紧固的作用，电机板与皮带机的侧板件会有0.25的上下距离可以移动，这个就会影响到两个同步轮的平行度，导致同步带传动出现问题，所以打销钉连接。

一般机箱上的笨重件用6mm的销钉，机箱与其他零件之间用5mm的销钉，更小的零件可以用4或者3mm的销钉。

6.螺纹

公制螺纹底孔

公制螺纹通孔和底孔

7.不锈钢板，冷轧板厚度规格
