存储性能测试常用工具记录

记录块存储、文件存储、对象存储等存储类型常用的性能测试工具及对应的测试命令。

存储类型	测试工具	备注
块存储	fio,rbd bench	指标：iops、吞吐量
文件存储	fio,rados bench	指标：iops、吞吐量
块存储	cosbench	指标：吞吐量

1. 块存储性能测试

1.1 fio性能测试

FIO是一款开源的 I/O 压力测试工具，主要是用来测试磁盘的IO性能。它可以支持多种不同的I/O引擎。

fio官网地址
 fio文档

1.1.1 FIO安装

# centos yum安装
# yum install fio
# yum install libaio-devel  # 使用libaio发起异步IO请求。

# ubuntu apt安装
$ sudo apt-get install libaio-dev

# 源码编译安装
# wget http://brick.kernel.dk/snaps/fio-2.0.7.tar.gz
# yum install libaio-devel
# tar -zxvf fio-2.0.7.tar.gz
# cd fio-2.0.7
# ./configure
# make && make install

1.1.2 fio参数解读

# 运行参数
fio -filename=/dev/sdb1 -direct=1 -iodepth 1 -thread -rw=randread -ioengine=psync -bs=4k -size=50G -numjobs=10 -runtime=1000 -group_reporting -name=mytest

说明：

filename=/dev/sdb1
定义测试文件（设备）的名称。此处选择文件，则代表测试文件系统的性能，例如：-filename=/opt/fiotest/fiotest.txt；此处选择设备名称，则代表测试裸盘的性能，例：-filename=/dev/vdb1 。

注：如果在已经分区、并创建文件系统，且已写入数据的磁盘上进行性能测试，请注意 filename选择指定文件，以避免覆盖文件系统和原有数据。

direct=1
定义是否使用direct IO，可选值如下：值为0，表示使用buffered IO；值为1，表示使用 direct IO。取值1，测试过程绕过机器自带的buffer，使测试结果更真实。
iodepth 1
队列深度，只有使用libaio时才有意义，这是一个可以影响IOPS的参数，通常情况下为1。定义测试时的IO队列深度，默认为1。此处定义的队列深度是指每个线程的队列深度，如果有多个线程测试，意味着每个线程都是此处定义的队列深度。fio总的IO并发数 =iodepth * numjobs。
rw=randwrite
定义测试时的读写策略，可选read,write,randread,randwrite,randrw,readwrite：
ioengine=psync
io引擎使用pync方式，如果要使用libaio引擎，需要yum install libaio-devel包。定义fio如何下发IO请求，通常有同步IO和异步IO：同步IO一次只能发出一个IO请求，等待内核完成后才返回。这样对于单个线程IO队列深度总是小于1，但是可以透过多个线程并发执行来解决。通常会用16~32个线程同时工作把IO队列深度塞满。异步IO则通常使用libaio这样的方式一次提交一批IO请求，然后等待一批的完成，减少交互的次数，会更有效率。
bs=4k
定义IO的块大小(block size)，单位是k、K、m和M等，默认IO块大小为4 KB。
bsrange=512-2048
同上，提定数据块的大小范围
size=50G
定义测试IO操作的数据量，若未指定runtime这类参数，fio会将指定大小的数据量全部读/写完成，然后才停止测试。该参数的值，可以是带单位的数字，比如size=10G，表示读/写的数据量为10GB;也可是百分数，比如size=20%，表示读/写的数据量占该设备总文件的20%的空间。建议测试数据量为内存两倍大，尽量避免缓存影响。
numjobs=10
定义测试的并发线程数。
runtime=1000
定义测试时间。如果未配置，则持续将size指定的文件大小，以每次bs值为分块大小读/ 写完。
rwmixwrite=30
在混合读写的模式下，写占30%
group_reporting
定义测试结果显示模式，group_reporting 表示汇总每个进程的统计信息，而非以不同 job汇总展示信息。
name=mytest:定义测试任务名称。

其他参数：

lockmem=1g
只使用1g内存进行测试。
zero_buffers
用0初始化系统buffer。
nrfiles=8
每个进程生成文件的数量。
time_based
如果设置的话，即使file已被完全读写或写完，也要执行完runtime规定的时间。它是通过循环执行相同的负载来实现的，与runtime相对应。
ramp_time=time
设定在记录任何性能信息之前要运行特定负载的时间。这个用来等性能稳定后，再记录日志

1.1.3 测试场景

4k随机写iops

fio -filename=/tmp/fio.img -direct=1 -iodepth 32 -thread -rw=randwrite -ioengine=libaio -bs=4k -size=200m -numjobs=8 -runtime=60 -group_reporting -name=mytest

4k随机读iops

fio -filename=/tmp/fio.img -direct=1 -iodepth 32 -thread -rw=randread -ioengine=libaio -bs=4k -size=200m -numjobs=8 -runtime=60 -group_reporting -name=mytest

4k随机混合读写iops

fio -filename=/tmp/fio.img -direct=1 -iodepth 32 -thread -rw=randrw -rwmixread=70 -ioengine=libaio -bs=4k -size=200m -numjobs=8 -runtime=60 -group_reporting -name=mytest

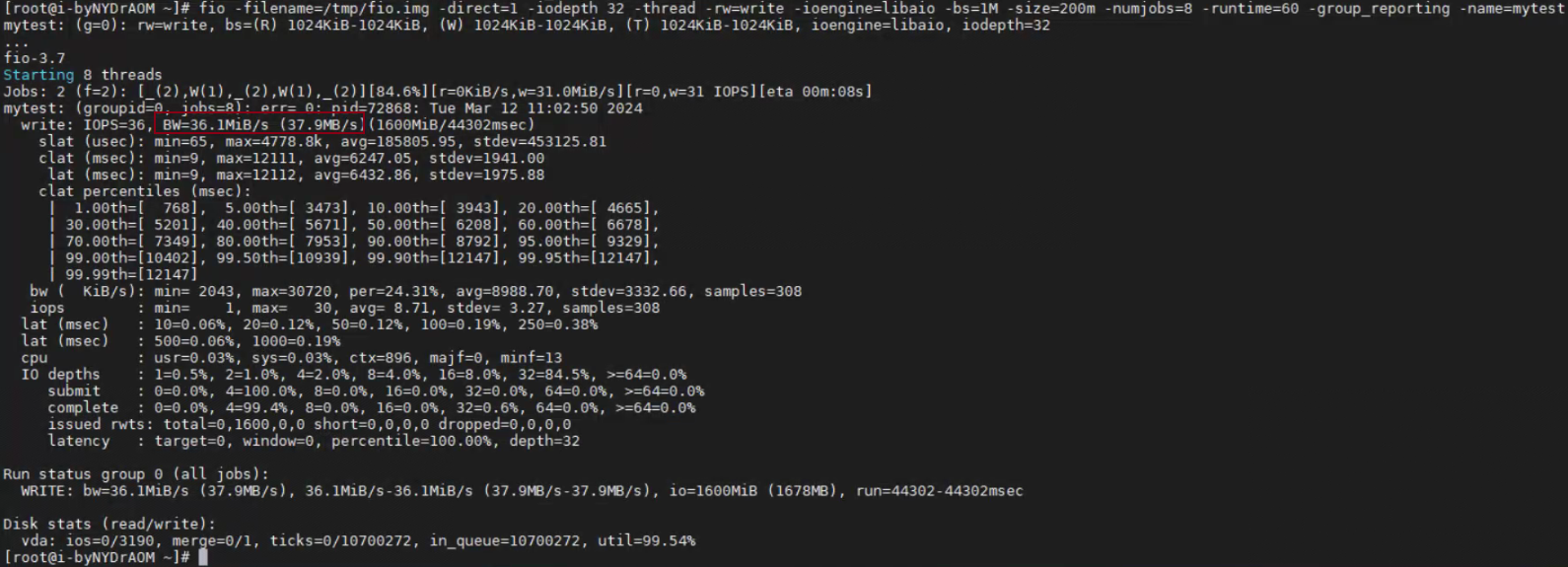

1M顺序写吞吐量

fio -filename=/tmp/fio.img -direct=1 -iodepth 32 -thread -rw=write -ioengine=libaio -bs=1M -size=200m -numjobs=8 -runtime=60 -group_reporting -name=mytest

1.1.4 fio测试结果解读

[root@i-byNYDrAOM ~]# fio -filename=/tmp/fio.img -direct=1 -iodepth 32 -thread -rw=randrw -rwmixread=70 -ioengine=libaio -bs=4k -size=200m -numjobs=8 -runtime=60 -group_reporting -name=mytest
mytest: (g=0): rw=randrw, bs=(R) 4096B-4096B, (W) 4096B-4096B, (T) 4096B-4096B, ioengine=libaio, iodepth=32
...
fio-3.7
Starting 8 threads
Jobs: 8 (f=8): [m(8)][100.0%][r=3083KiB/s,w=1405KiB/s][r=770,w=351 IOPS][eta 00m:00s]
mytest: (groupid=0, jobs=8): err= 0: pid=81241: Tue Mar 12 17:19:53 2024
   read: IOPS=782, BW=3129KiB/s (3204kB/s)(184MiB/60230msec)
    slat (nsec): min=1643, max=40209k, avg=132078.80, stdev=1381884.87
    clat (msec): min=3, max=505, avg=228.62, stdev=15.45
     lat (msec): min=3, max=505, avg=228.76, stdev=15.51
    clat percentiles (msec):
     |  1.00th=[  222],  5.00th=[  224], 10.00th=[  226], 20.00th=[  226],
     | 30.00th=[  228], 40.00th=[  228], 50.00th=[  228], 60.00th=[  228],
     | 70.00th=[  230], 80.00th=[  232], 90.00th=[  234], 95.00th=[  236],
     | 99.00th=[  247], 99.50th=[  259], 99.90th=[  384], 99.95th=[  422],
     | 99.99th=[  447]
   bw (  KiB/s): min=  280, max=  568, per=12.50%, avg=391.10, stdev=34.73, samples=960
   iops        : min=   70, max=  142, avg=97.74, stdev= 8.68, samples=960
  write: IOPS=339, BW=1358KiB/s (1391kB/s)(79.9MiB/60230msec)
    slat (nsec): min=1786, max=80626k, avg=136407.47, stdev=1474072.30
    clat (usec): min=1092, max=456627, avg=226632.82, stdev=16728.19
     lat (usec): min=1094, max=456633, avg=226769.52, stdev=16794.41
    clat percentiles (msec):
     |  1.00th=[  222],  5.00th=[  224], 10.00th=[  226], 20.00th=[  226],
     | 30.00th=[  226], 40.00th=[  228], 50.00th=[  228], 60.00th=[  228],
     | 70.00th=[  228], 80.00th=[  228], 90.00th=[  230], 95.00th=[  230],
     | 99.00th=[  236], 99.50th=[  245], 99.90th=[  393], 99.95th=[  426],
     | 99.99th=[  447]
   bw (  KiB/s): min=   72, max=  288, per=12.51%, avg=169.71, stdev=31.15, samples=960
   iops        : min=   18, max=   72, avg=42.39, stdev= 7.79, samples=960
  lat (msec)   : 2=0.04%, 4=0.01%, 10=0.04%, 20=0.10%, 50=0.14%
  lat (msec)   : 100=0.08%, 250=98.97%, 500=0.63%, 750=0.01%
  cpu          : usr=0.03%, sys=0.12%, ctx=66346, majf=0, minf=13
  IO depths    : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=0.2%, 32=99.6%, >=64=0.0%
     submit    : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
     complete  : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.1%, 64=0.0%, >=64=0.0%
     issued rwts: total=47117,20448,0,0 short=0,0,0,0 dropped=0,0,0,0
     latency   : target=0, window=0, percentile=100.00%, depth=32

Run status group 0 (all jobs):
   READ: bw=3129KiB/s (3204kB/s), 3129KiB/s-3129KiB/s (3204kB/s-3204kB/s), io=184MiB (193MB), run=60230-60230msec
  WRITE: bw=1358KiB/s (1391kB/s), 1358KiB/s-1358KiB/s (1391kB/s-1391kB/s), io=79.9MiB (83.8MB), run=60230-60230msec

Disk stats (read/write):
  vda: ios=47069/20446, merge=0/2, ticks=10738703/4625467, in_queue=15364170, util=99.88%

IOPS: 每秒的输入输出量(或读写次数)，是衡量磁盘性能的主要指标之一；
Bw: 带宽；
I/O延迟：包括三种：slat，clat，lat；关系是 lat = slat + clat；
- slat 表示fio submit某个I/O的延迟；
- clat 表示fio complete某个I/O的延迟；
- lat 表示从fio将请求提交给内核，再到内核完成这个I/O为止所需要的时间；

1.1.5 fio配置文件

执行多个测试的时候，由于命令行参数过多影响，不太直观，可以将参数写到配置文件中。把全局变量和测试变化的参数写在不同的块里，最后加配置文件运行即可。例如，上述4个场景可以写一个配置文件fio-test.cfg，内容如下：

[global]
ioengine=libaio
size=200m
direct=1
thread
filename=/tmp/fio.img
numjobs=8
iodepth=32
runtime=60
group_reporting

[4k-randwrite]
bs=4k
rw=randwrite
stonewall

[4k-randread]
bs=4k
rw=randread
stonewall

[4k-randrw]
bs=4k
rw=randrw
rwmixread=70
stonewall

[1m-write]
bs=1M
rw=write
stonewall

执行fio test-fio.cfg运行测试。

1.2 rbd bench 性能测试

不同于fio、vdbench等上层应用接口测试工具，ceph提供了一些自带的基准性能测试工具，用于测试rados、rbd等底层存储基准性能，可以比对底层基准性能和上层应用基准性能，确定潜在可调优的空间。

提前在存储侧创建测试的镜像test.img
根据环境情况测试命令是否带配置文件和密钥。

部分查询命令:

# 查询rbd存储池:
ceph df -c xxx.conf

1.2.1 测试参数

rbd bench <rbd-name> --io-type  <io-type>  --io-size <io-size> --io-pattern <io-pattern>  --io-threads <io-threads> --io-total <total-size>

rbd-name：指定测试块设备名称，如rbd/rbd01
–io-type：指定测试IO类型，可选参数write、read
–io-size：指定测试IO块大小，单位为byte，默认参数为4096（4KB）
–io-pattern：指定测试IO模式，可选参数为seq（顺序）、rand（随机）
–io-threads：指定测试IO线程数，默认参数为16
–io-total：指定测试总写入数据量，单位为byte，默认参数为1073741824（1G）

1.2.2 测试场景1

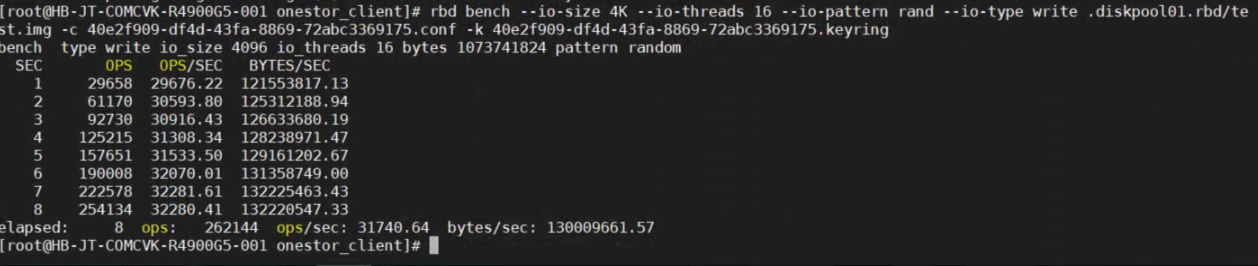

测试 4K 随机写

rbd bench --io-size 4K --io-threads 16 --io-pattern rand --io-type write .diskpool01.rbd/test.img

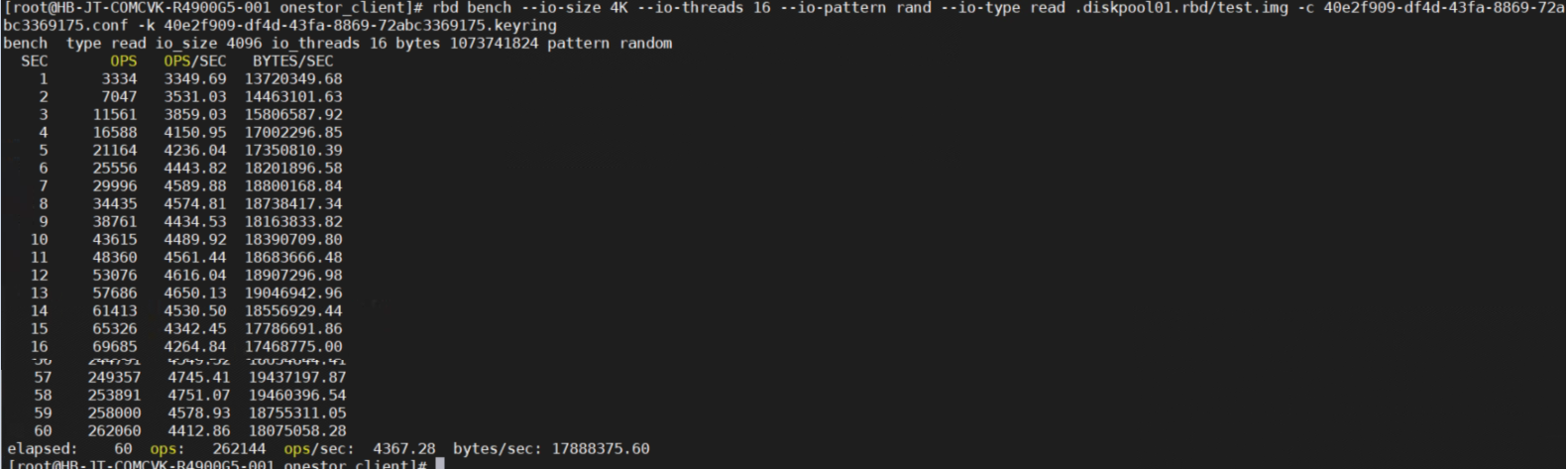

测试 4K 随机读

rbd bench --io-size 4K --io-threads 16 --io-pattern rand --io-type read .diskpool01.rbd/test.img

测试 4K 随机混合读写

rbd bench --io-size 4K --io-threads 16 --io-pattern rand --io-type readwrite --rw-mix-read 70 .diskpool01.rbd/test.img

测试 1M 顺序写

rbd bench --io-size 1M --io-threads 16 --io-pattern rand --io-type write .diskpool01.rbd/test.img

1.2.3 测试场景2

大文件吞吐量测试

# 1M顺序写, 指定线程数为32，写入数据量为100G
rbd bench .diskpool01.rbd/test.img --io-type write --io-size 1M --io-pattern seq  --io-threads 32 --io-total 100G

# 1M顺序读,指定线程数为32，写入数据量为100G
rbd bench .diskpool01.rbd/test.img --io-type read --io-size 1M --io-pattern seq  --io-threads 32 --io-total 100G

小文件IOPS测试

# 4K随机写，指定线程数为32，写入数据量为10G。
rbd bench .diskpool01.rbd/test.img --io-type write --io-size 4K --io-pattern rand  --io-threads 32 --io-total 10G

# 4K随机读，指定线程数为32，写入数据量为10G
rbd bench .diskpool01.rbd/test.img --io-type read --io-size 4K --io-pattern rand  --io-threads 32 --io-total 10G

结果分析

[root@xxx]# rbd bench .diskpool01.rbd/test.img --io-type write --io-size 1M --io-pattern seq  --io-threads 32 --io-total 10G -c 40e2f909-df4d-43fa-8869-72abc3369175.conf -k 40e2f909-df4d-43fa-8869-72abc3369175.keyring
bench  type write io_size 1048576 io_threads 32 bytes 10737418240 pattern sequential
  SEC       OPS   OPS/SEC   BYTES/SEC
    1      1113   1145.11  1200735490.64
    2      2245   1138.27  1193557759.28
    3      3376   1135.84  1191017610.72
    4      4507   1134.63  1189748278.96
    5      5639   1134.03  1189121858.19
    6      6742   1125.72  1180403631.48
    7      7873   1125.56  1180236727.92
    8      9006   1126.01  1180711692.42
    9     10138   1125.91  1180606676.60
elapsed:     9  ops:    10240  ops/sec:  1126.43  bytes/sec: 1181145837.54

测试结果取最后一行elapsed的值，带宽为bytes/sec对应参数值（单位为bytes/sec，可根据需要转换为MB/s），IOPS为ops/sec对应参数值

测试参数带-c和-k指定ceph配置文件和密钥文件

2. 文件存储性能测试

2.1 fio 性能测试

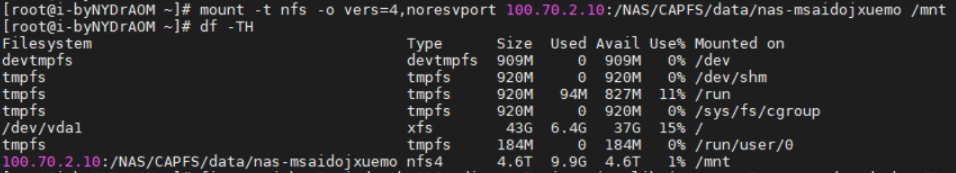

文件存储挂载到/mnt目录：

2.2 测试场景

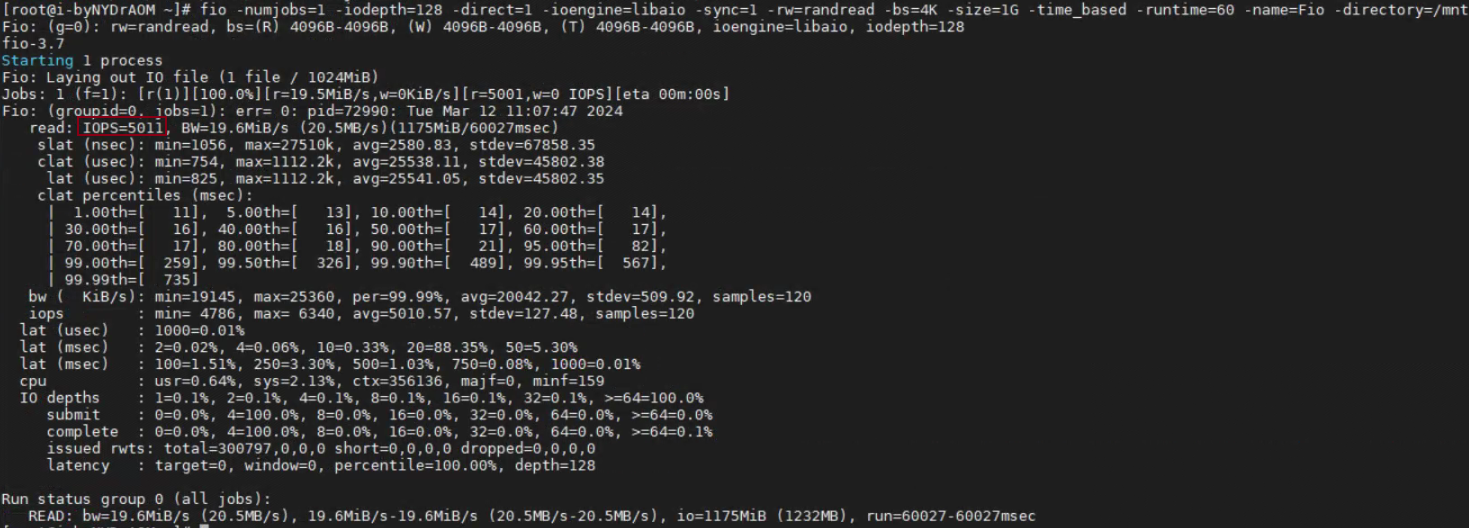

4k随机读iops

fio -numjobs=1 -iodepth=128 -direct=1 -ioengine=libaio -sync=1 -rw=randread -bs=4K -size=1G -time_based -runtime=60 -name=Fio -directory=/mnt

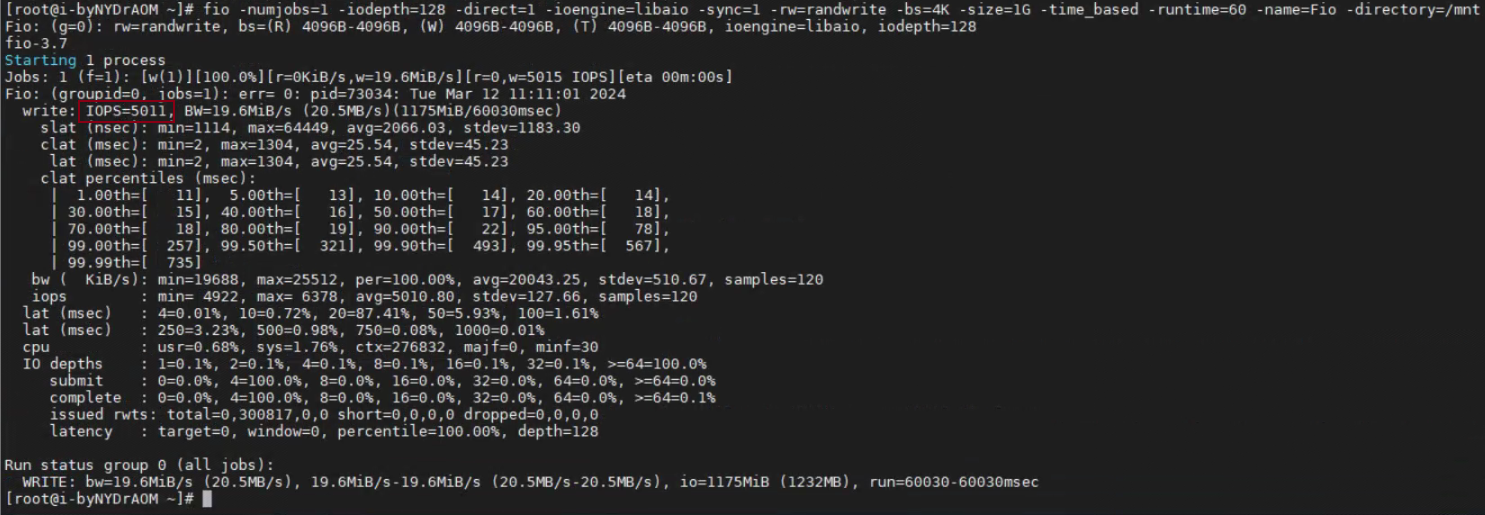

4k随机写iops

fio -numjobs=1 -iodepth=128 -direct=1 -ioengine=libaio -sync=1 -rw=randwrite -bs=4K -size=1G -time_based -runtime=60 -name=Fio -directory=/mnt

1M随机读吞吐量

fio -numjobs=1 -iodepth=128 -direct=1 -ioengine=libaio -sync=1 -rw=randread -bs=1M -size=1G -time_based -runtime=60 -name=Fio -directory=/mnt

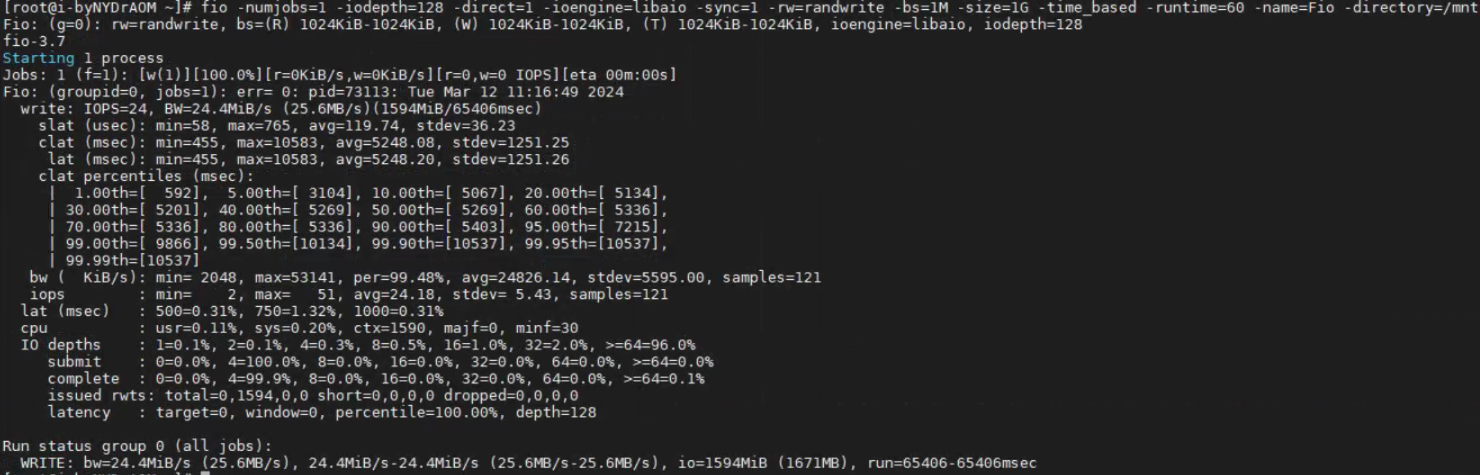

2.1.4 1M随机写吞吐量

fio -numjobs=1 -iodepth=128 -direct=1 -ioengine=libaio -sync=1 -rw=randwrite -bs=1M -size=1G -time_based -runtime=60 -name=Fio -directory=/mnt

2.2 rados bench测试

rados bench为ceph自带的基准测试工具，rados bench用于测试rados存储池底层性能，该工具可以测试写、顺序读、随机读三种类型.

2.2.1 测试参数

# 测试参数
rados bench -p <pool_name> <seconds> <write|seq|rand> [-b block_size] [-t concurrent_operations] [-k /.../ceph.client.admin.keyring] [-c /.../ceph.conf] [--no-cleanup] [--run-name run_name]

-p <pool_name>: 测试存储池名称
< seconds>: 测试运行时长，单位为s
<write|seq|rand>: 测试读写类型（write：写，seq：顺序读，rand：随机读）
-b <block_size>: 测试读写块大小，默认为4MB，默认单位为字节
当存储池为纠删存储类型时，则最小测试文件大小与EC Stripe Width（默认4K）值相等
注：当文件大小不满足该值时，程序会自动调整为EC Stripe Width值
-t concurrent_operation: 测试读写并发线程数，默认为16
-k /…/ceph.client.admin.keyring: 指定测试ceph.client.admin.keyring配置文件路径
-c /…/ceph.conf: 指定测试ceph.conf配置文件路径
–no-cleanup: 表示测试完成后不删除测试数据，只对写有效.通常在读测试之前，需要执行写测试生成测试数据之后，再执行读测试
–run-name run_name: 表示测试生成的对象名称
注:生成的测试文件可通过命令rados -p {pool_name} cleanup删除

2.2.2 测试模型

在运行这些性能测试前，运行以下命令丢弃所有文件系统缓存：

echo 3 | sudo tee /proc/sys/vm/drop_caches && sudo sync

1M写测试、测试时长10分钟、线程数32:

rados bench -p rbd 600 write -b 1M -t 32 --run-name 1M-write --no-cleanup

1M顺序读、测试时长10分钟、线程数32:

rados bench -p rbd 600 seq -b 1M -t 32 --run-name 1M-seq-read

结果分析:

[root@xxx]# rados bench -p rbd 10 write -b 1M -t 32 --run-name 1M-write --no-cleanup
hints = 1
Maintaining 32 concurrent writes of 1048576 bytes to objects of size 1048576 for up to 10 seconds or 0 objects
Object prefix: benchmark_data_node55_866969
  sec Cur ops   started  finished  avg MB/s  cur MB/s last lat(s)  avg lat(s)
    0       0         0         0         0         0           -           0
    1      32      1451      1419   1418.91      1419   0.0191834   0.0221416
    2      32      2650      2618   1308.88      1199     0.01998   0.0242286
    3      32      3950      3918   1305.87      1300   0.0454287   0.0243057
    4      32      5268      5236   1308.87      1318   0.0220942   0.0242726
    5      32      6450      6418   1283.47      1182  0.00952028   0.0246442
    6      32      7783      7751   1291.71      1333   0.0304047   0.0247259
    7      32      8917      8885   1269.16      1134   0.0424561   0.0251228
    8      32     10103     10071   1258.75      1186   0.0349519   0.0253182
    9      32     11369     11337   1259.54      1266     0.18918   0.0252901
   10      32     12501     12469   1246.78      1132  0.00946298   0.0254759
Total time run:         10.461089
Total writes made:      12502
Write size:             1048576
Object size:            1048576
Bandwidth (MB/sec):     1195.1
Stddev Bandwidth:       95.1227
Max bandwidth (MB/sec): 1419
Min bandwidth (MB/sec): 1132
Average IOPS:           1195
Stddev IOPS:            95
Max IOPS:               1419
Min IOPS:               1132
Average Latency(s):     0.0262649
Stddev Latency(s):      0.0302529
Max latency(s):         0.852841
Min latency(s):         0.00503798

测试结果取最后几行的值，带宽为Bandwidth (MB/sec)对应的参数值，IOPS为Average IOPS对应参数值，时延为Average Latency(s)对应参数值.

3. 对象存储性能测试

3.1 简介

COSBench 是一款由 Intel 开源，用于对象存储的压测工具。

3.2 系统环境

工具推荐运行在 CentOS 7.0 及其以上版本，ubuntu 环境可能存在预期外的问题。

3.3 影响性能的因素

机器核心数：机器核心数较少，开启的 worker 数目较多，容易在上下文切换上产生大量的开销，建议采用 32 或 64 核进行压测。
机器网卡：机器流出的流量受网卡限制，大文件的流量压力测试，建议采用万兆以上的网卡。
请求网络链路：外网链路质量不一，同时外网下载会产生外网下行流量费用，建议同地域使用内网访问。
测试时间：性能测试时，建议测试时间适当延长，获取一个较为稳定的数值。
测试环境：程序运行的 JDK 版本，同样也会影响性能。例如测试 HTTPS，低版本客户端的加密算法存在 GCM BUG，随机数发生器可能存在锁等问题。

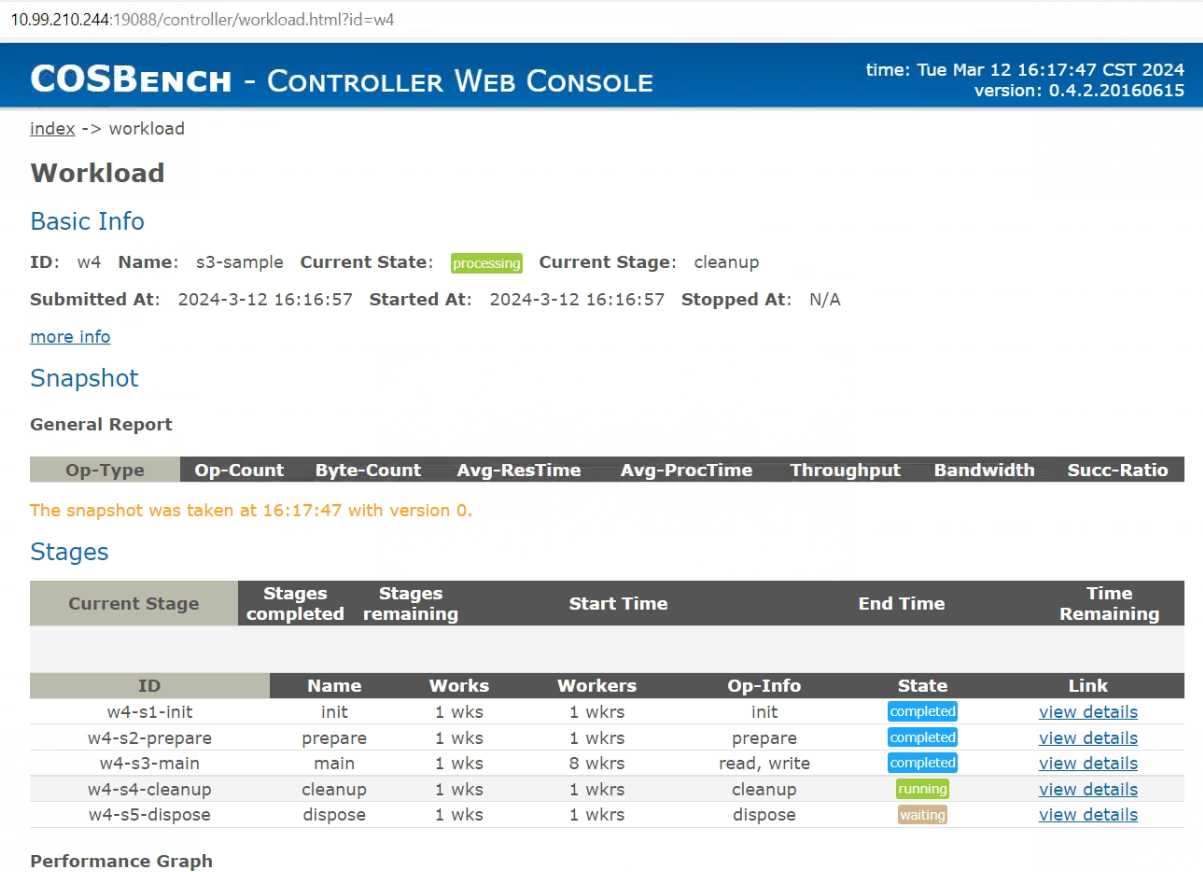

3.4 COSBench 实践步骤

3.4.1 下载

从 COSBench gitHub 网站下载COSBench 0.4.2.c4.zip压缩包，并在测试机器上进行解压(需要支持unzip)。

3.4.2 安装依赖

# centos执行：
sudo yum install nmap-ncat java curl java-1.8.0-openjdk-devel -y

# ubuntu执行
sudo apt install nmap openjdk-8-jdk

3.4.3 编辑任务配置文件

拷贝s3-config-sample.xml(conf文件夹)为s3-biipoc.xml，修改storage行的对象存储连接信息，包括AK/SK,endpoint等。

备注：endpoint协议建议采用http。

并添加任务配置信息，任务配置主要包含如下五个阶段：

init 阶段：创建存储桶。
prepare 阶段：worker 线程，PUT 上传指定大小的对象，用于 main 阶段读取。
main 阶段：worker 线程混合读写对象，运行指定时长。
cleanup 阶段，删除生成的对象。
dispose 阶段：删除存储桶。

示例配置如下：

<?xml version="1.0" encoding="UTF-8" ?>
<workload name="s3-64kb-sample" description="sample benchmark for s3">

  <storage type="s3" config="accesskey=PvOcL58LCP3QmIQu;secretkey=pnRlgtkOq3IlEdFS1MiCV00I9ND2od;endpoint=http://oss.biipoc.com" />

  <workflow>

    <workstage name="init">
      <work type="init" workers="1" config="cprefix=s3testqwer;containers=r(1,2)" />
    </workstage>

    <workstage name="prepare">
      <work type="prepare" workers="1" config="cprefix=s3testqwer;containers=r(1,2);objects=r(1,10);sizes=c(64)KB" />
    </workstage>

    <workstage name="main">
      <work name="main" workers="8" runtime="30">
        <operation type="read" ratio="80" config="cprefix=s3testqwer;containers=u(1,2);objects=u(1,10)" />
        <operation type="write" ratio="20" config="cprefix=s3testqwer;containers=u(1,2);objects=u(11,20);sizes=c(64)KB" />
      </work>
    </workstage>

    <workstage name="cleanup">
      <work type="cleanup" workers="1" config="cprefix=s3testqwer;containers=r(1,2);objects=r(1,20)" />
    </workstage>

    <workstage name="dispose">
      <work type="dispose" workers="1" config="cprefix=s3testqwer;containers=r(1,2)" />
    </workstage>

  </workflow>

</workload>

3.4.4 启动 cosbench 服务

对于centos

sudo bash start-all.sh

对于ubuntu

sudo bash start-driver.sh
&sudo bash start-controller.sh &

3.4.5 提交任务

命令行提交

sudo bash cli.sh submit conf/s3-biipoc.xml

并通过该网址 http://ip:19088/controller/index.html（ip 替换为用户的压测机器 IP）查看执行状态：

界面提交

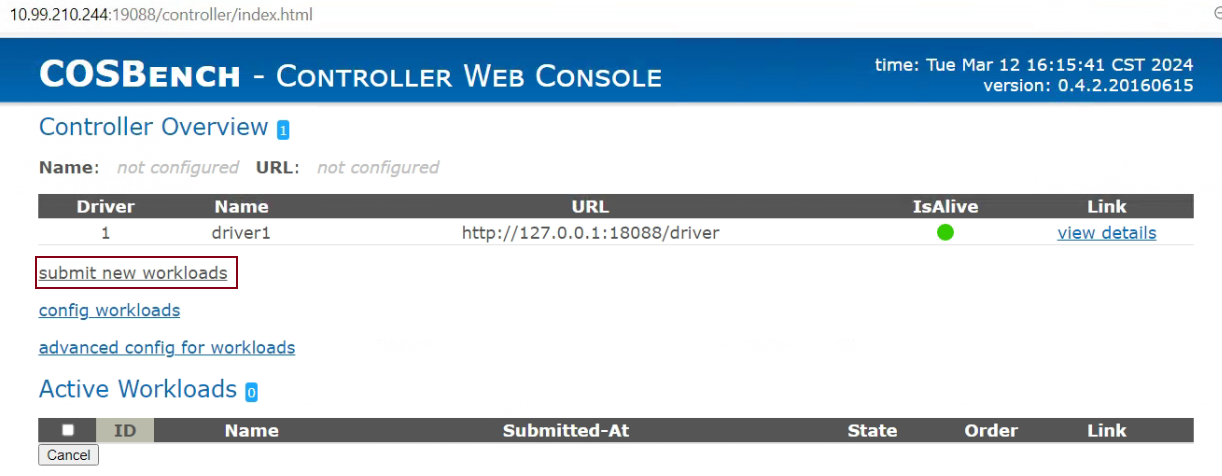

submit new workloads–选择上传xml文件–提交：

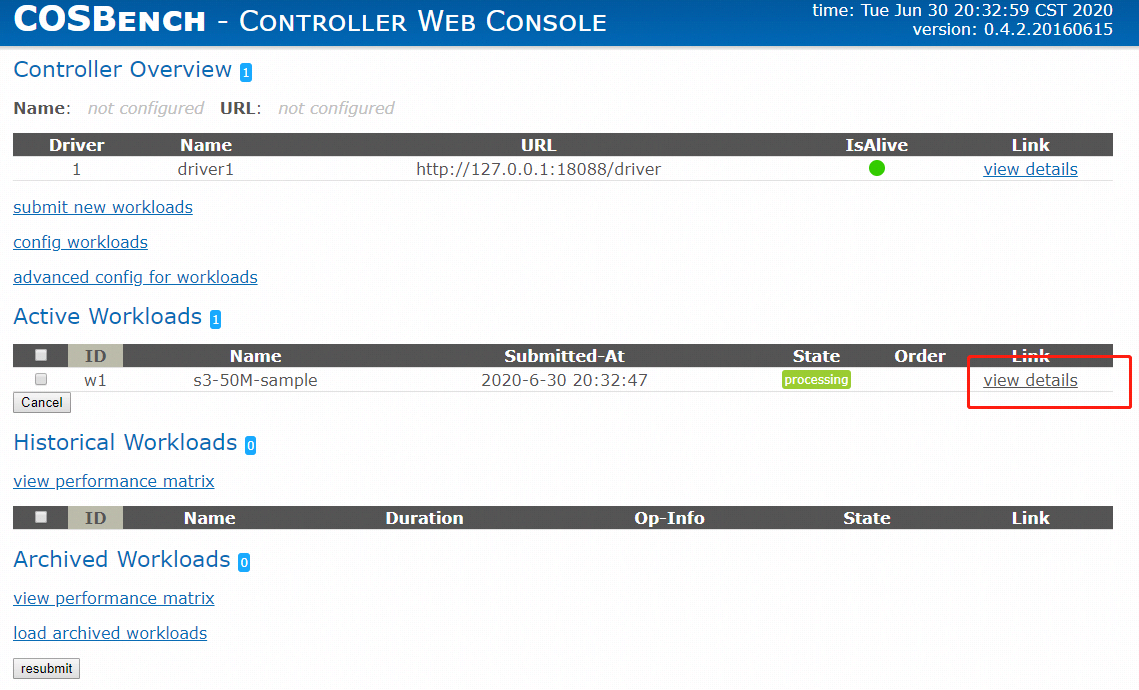

提交后workloads开始运行：

进入view details可以看到五个执行阶段，如下图所示：

3.4.6 查看结果

主要查看以下2个阶段：

prepare 阶段：1个 worker 线程，上传10个64KB对象。
main 阶段：8个 worker 线程混合读写对象，运行30秒。

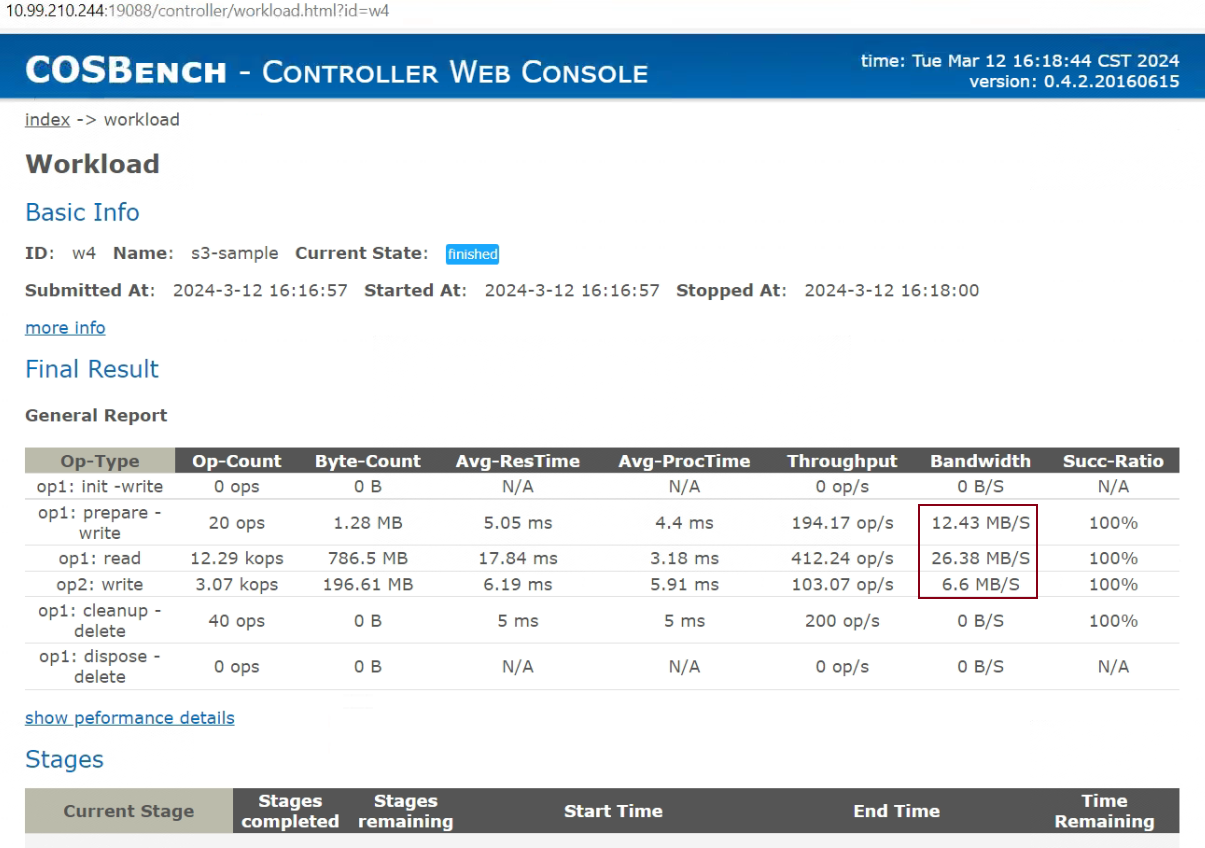

经过以上阶段1和阶段2的性能压测，结果如下：

3.4.7 执行以下命令，停止测试服务

sudo bash stop-all.sh

附录

参考：
