我们天天都在使用的管道命令，Shell 在里面到底动了什么手脚？

管道命令我们经常使用，将一个指令的输出导入另一个指令的输入，也就是屁股对上嘴，这个原理连编程小学生都知道。但是如果要深入问进去，一个指令的输出是如何导入到另一个指令的输入，管道又起到什么角色，估计能回答这个问题的人不足 1%。下面我们来深入分析一下管道指令的实现原理，对于下面的这条指令，shell 到底干了些什么

$ cmd1 | cmd2

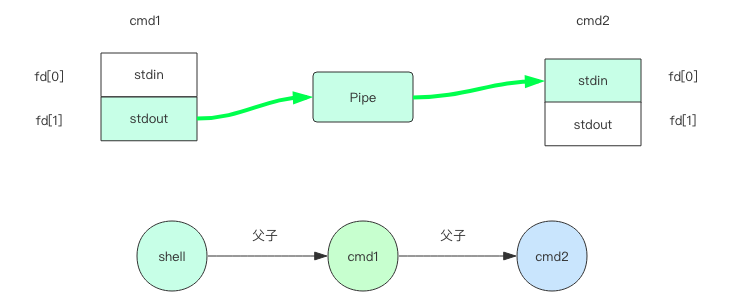

首先我用下面这张图来描述最终形态，然后再一步一步来分解最终形态的形成过程



上图我们看到了进程描述符表、管道、进程的父子关系。

fork 和 exec

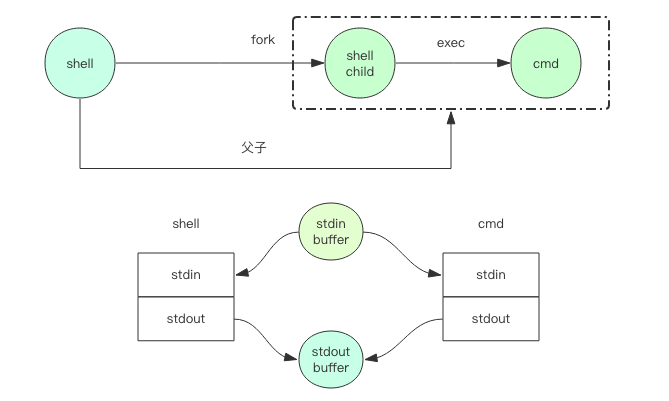

shell 每次执行指令， 需要 fork 出一个子进程来执行，然后将子进程的镜像替换成目标指令，这又会用到 exec 函数。比如下面这条简单的指令

$ cmd





exec 函数不会改变当前进程的进程号，不会改变进程之间的父子关系。可以将进程看成一个带壳的球体，exec 之后，外面的壳不会变，球里面的东西被完全替换了。而输入输出文件描述符默认在壳上面，这意味着指令 cmd 的输入输出继承了 shell 进程的输入输出。

$ cmd1 | cmd2

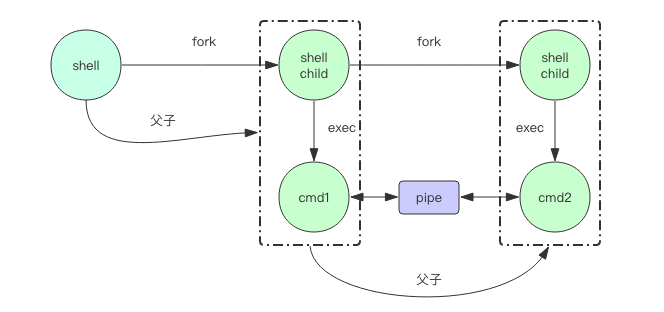

当指令里面包含一个管道符，意味着需要并行执行两个指令，这时候 shell 需要 fork 两次生成两个子进程，然后分别 exec 换成目标指令。



我们注意到图里面还有一个 pipe，它就是负责父子进程通信的管道。

pipe

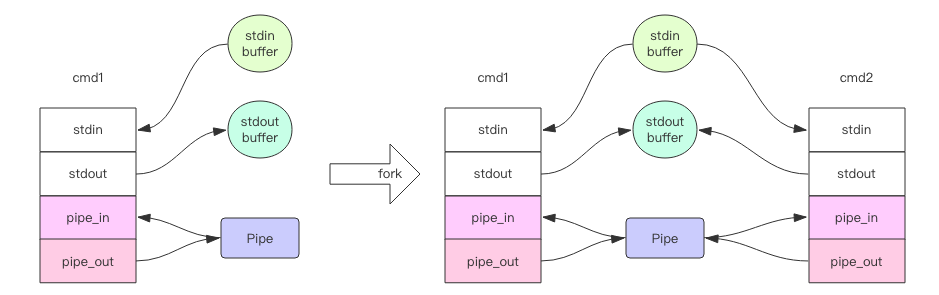

管道用于父子进程的通信，在 fork 之前创建 pipe，pipe将成为 fork 之后父子进程之间的纽带。pipe 函数会返回两个描述符（pipe_in, pipe_out），一个用于读，一个用于写。



dup2

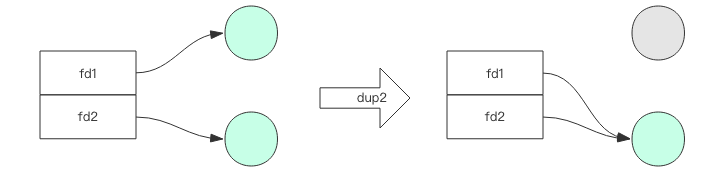

下面我们就需要调整图中描述符的尖头，将 cmd1 进程的 stdout 描述符指向管道写，将 cmd2 进程的 stdin 描述符指向管道读，这就需要神奇的 dup2(fd1, fd2) 函数，它的作用是将 fd1 描述符关联 fd2 指向的内核对象，之前 fd1 指向的内核对象引用计数减一，如果减到零就销毁。注意平时我们调用 close 方法本质上只是递减引用计数，同一个内核对象是可以被多个进程共享的。当引用计数减到零时就会正式关闭。

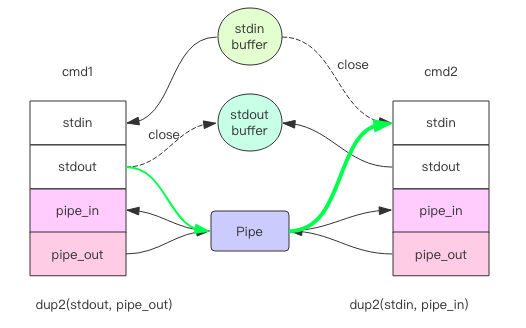

下面我们将 dup2 函数的规则应用一下，对两个进程分别调用 dup2 方法得到

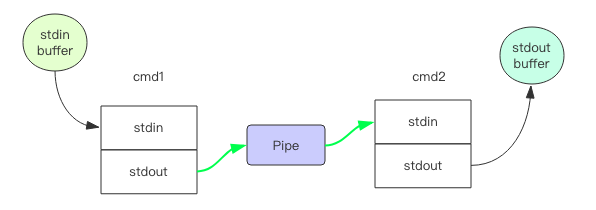

然后再将不需要的描述符关闭掉，就得到了下面的终极图，完美！

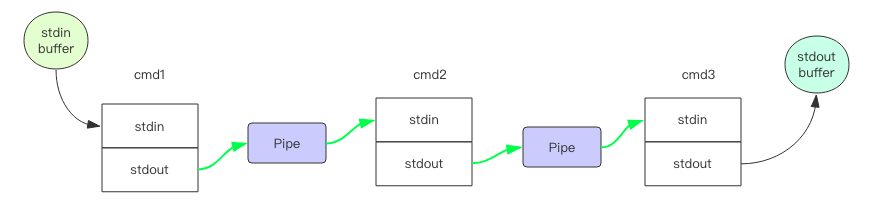

如果是两个管道符三个命令如下，就会生成两个管道

$ cmd1 | cmd2 | cmd3





如果任意一端的进程突然挂掉了会发生什么？

假设 cmd1 先挂掉，管道写被动关闭，cmd2 在读取管道内容时会遭遇 EOF，然后正常结束。

假设 cmd2 先挂掉，管道读被动关闭，cmd1 继续写管道，这时候进程会收到一个 SIGPIPE 信号，默认动作是进程直接退出。

下一节我们将使用酷炫的代码来实现上面的整个过程，我们不仅要知道其中的原理，而且还需要通过亲手实验来了解其中更多的细枝末节。
