冬天来了，又到了男生送礼物的季节了。这可是让大多数男生头疼的问题 😶。

无意中发现了国外的一个项目 Awtrix^[1]。项目可以完成一个矩阵显示器，来展示数据，例如时间日期，Github Followers 等。

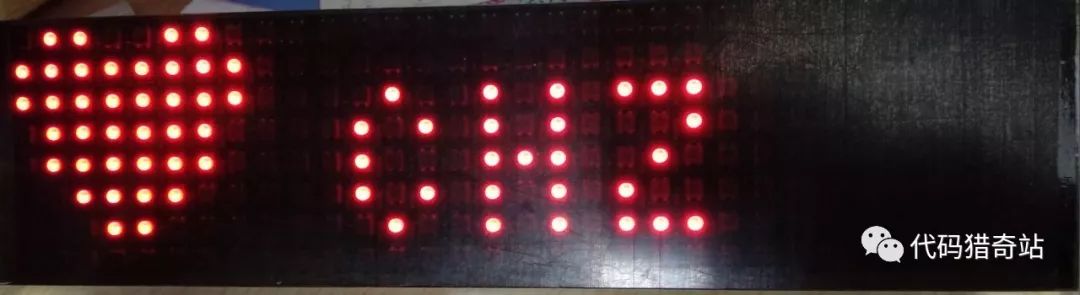

先上个效果图

最后的效果

瞬间让你的女友惊呆了 😏！

材料

精品 WS2812B 全彩 8x32 显示可编程像素软屏 x1
-ESP8266 带 CP2102 WIFI 模块 x 1
杜邦线，母对公 x 3
服务器或者其他可以跑 jar 的环境
胶水，胶带，双面胶，剪刀，刀等

上述材料淘宝就可以购买，也是必要材料。下面的材料为可选材料，网站上提供有 3d 打印材料，问了一下淘宝有点小贵，你可以用其他材料替代。

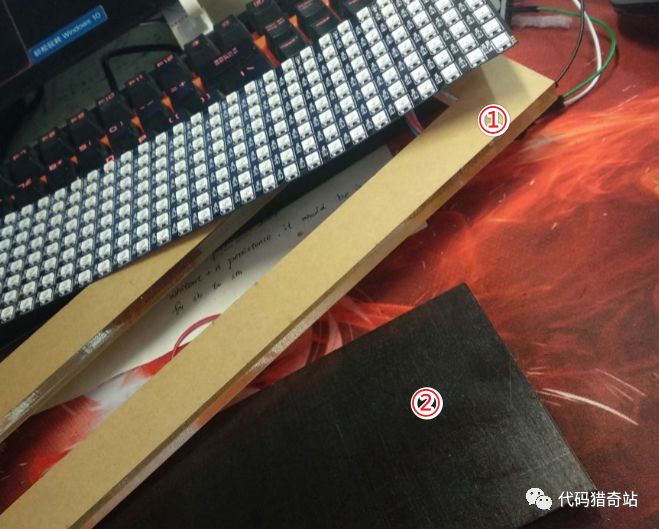

① 背后的亚克力板，中间镂空 325x85x9.5 mm
② 前面的亚克力板，茶黑色，透光 325x85x2 mm

上述材料淘宝都可以定制，我的做的尺寸有点略小，组合的时候有点麻烦，如果你要做可以适当调整一下尺寸，宽一点和长一点。

连接线路

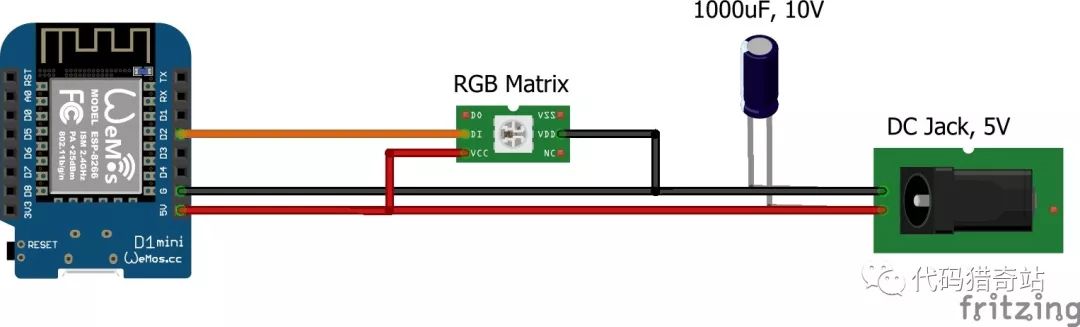

这个是Awtrix 官网-电路连接^[2]上的线路连接图，但是我们可以将电阻去掉，也不需要电源接口。

我们的开发板上没有 5v 接口，只有 3v 电源。按照图上所示将电路连接好。

安装服务器程序

首先确保服务器上安装了 Java 环境。

然后输入下面命令

sudo mkdir /usr/local/awtrix
cd /usr/local/awtrix
sudo wget https://blueforcer.de/downloads/awtrix.jar

配置程序自动启动

sudo vim /etc/systemd/system/awtrix.service

[Unit]
Description=AWTRIX SERVER
After=network.target


[Service]
Type=simple
WorkingDirectory=/usr/local/awtrix/
ExecStart=/usr/bin/java -jar /usr/local/awtrix/awtrix.jar


[Install]
WantedBy=multi-user.target

如果上述配置正确，接下来就可以启动了。

sudo systemctl enable awtrix

运行 awtrix

sudo systemctl start awtrix

停止 awtrix

sudo systemctl stop awtrix

重启 awtrix

sudo systemctl restart awtrix

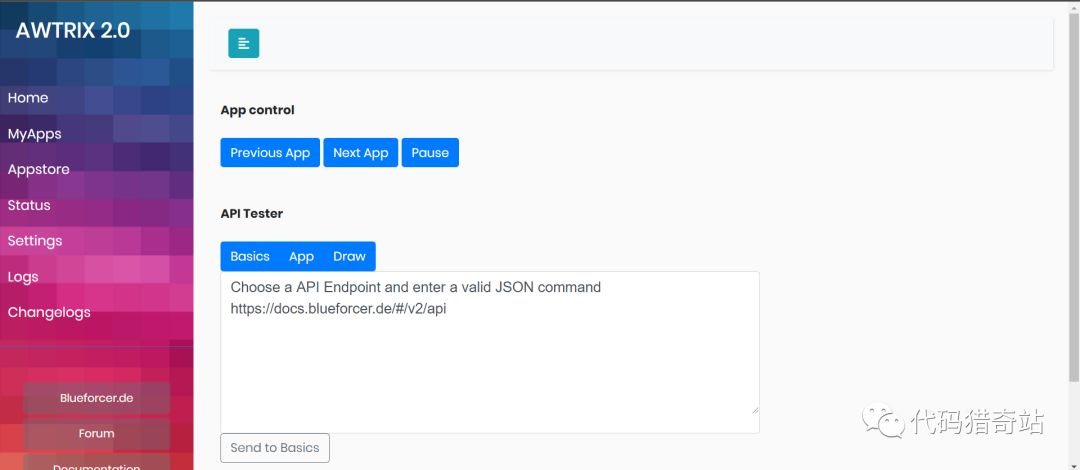

此时打开我们的网站 http://[IP]:7000，会看到下面的画面

此刻已经完成了安装。

烧录程序

首先按照 vscode，在插件中搜索 platformio-ide，按照插件之前确保你的系统中有 python 环境。

从 Github 上 clone Awtrix2.0-Controller^[3] 程序。

git clone https://github.com/awtrix/AWTRIX2.0-Controller.git

通过 vscode 打开。打开文件 src/awtrix-config.h 里面定义了 ssid，password，awtrix_server，分别是 wifi 名称，wifi 密码，服务器地址。

配置好这些就可以点击下面的 → 进行烧录程序了。

如果程序烧录成功，那么此刻的显示屏上会显示当前时间和日期。

我在这里出现个问题， lib/ota 报错，我把这个包删除后，才可以完成烧录。

如开头的图。

美化

最后我们用亚克力板/3d 打印模型将屏幕电路板等进行封装，美化一下，太棒了是不是！

我们可以在 web 页面上进行 app 安装，但是需要注意一点，比如 Facebook 等国外的服务 App,需要服务器可以连接上这些服务，否则无法使用，而且屏幕只能显示英文和数字，无法显示汉字。

但是骚年，你以为这样就结束了？

too young,too simple

首先，官方给的 web 页面太难用了，不相信你体验一下。还有就是无法直观的给显示屏上绘制自定义图案，虽然官方给了接口，但是都是 json。不至于我每次都有写一大段 json 吧。

下面才是重头戏！

编写我们的 APP

首先感谢 flutter，强大的跨平台技术使我开发出来 Windows、 Android、 ios(未验证)、macOS(未验证),Linux(未验证)程序。是的，你没有看错。

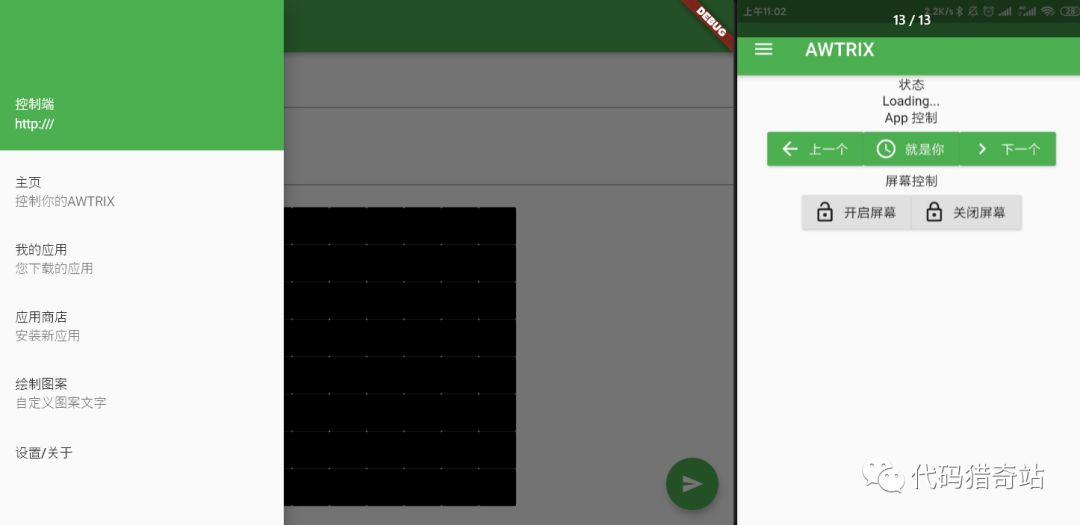

先上图

目前 App 可以控制显示屏开关、App 切换、App 配置(目前适配 4 个，日后再慢慢适配)、应用安装，自定义图案和文字。

只需要在 App 上绘制，就可以在显示屏上绘制。

程序在日后整理后会开源。
