AWTRIX像素屏时钟搭建

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

提示：这里可以添加本文要记录的大概内容：
例如：随着人工智能的不断发展，机器学习这门技术也越来越重要，很多人都开启了学习机器学习，本文就介绍了机器学习的基础内容。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、AWTRIX是什么？

AWTRIX是一个德国作者的开源项目，基于这个开源项目，我们只需自行购买基础的硬件、简单搭建服务端和客户端软件，就可以拥有一个可玩性很强的像素时钟。

相比于 200刀 的 Lametric Time ，AWTRIX效果不输，且在制作过程中，你可以融入更多的个性化元素。当然，如果你有编程能力还可以参与到 AWTRIX 的 App 的开发之中。

不用担心，你几乎不需要任何编程知识，最小只需要100元不到的成本，就可以完成制作。笔者将自己初次制作的一些经验和坑在此分享

二、AWTRIX像素屏时钟搭建步骤

1.材料准备

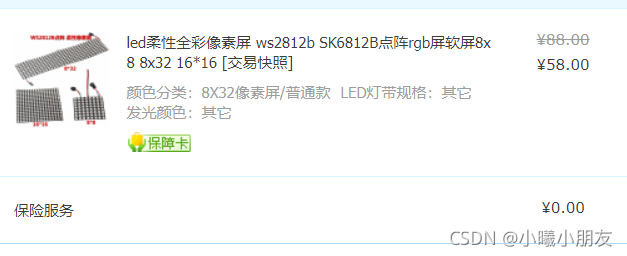

1、8*32可编程像素屏

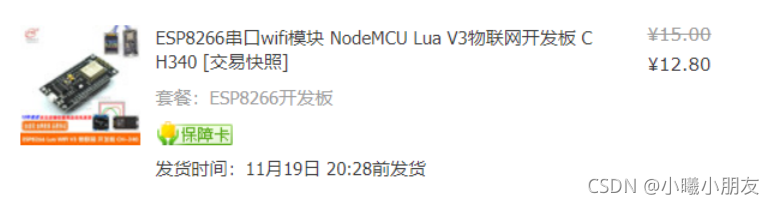

2、ESP8266WIFi模块
3、杜邦线
4、5V4A电源

2.ESP8266固件刷写

准备好刷机软件和固件

刷机软件 点击下载

AWTRIX固件点击下载

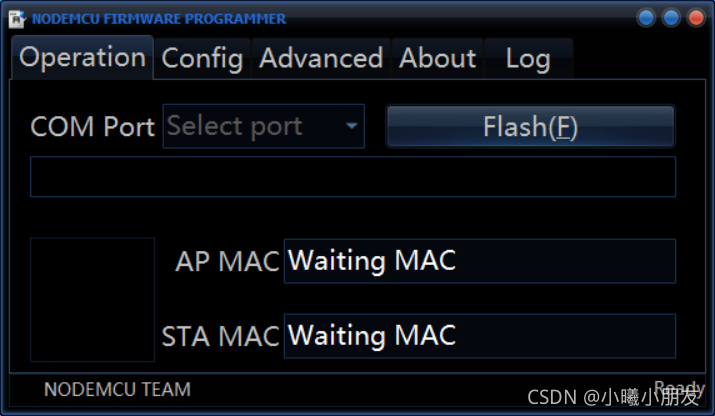

下载完成后打开刷机软件如下：

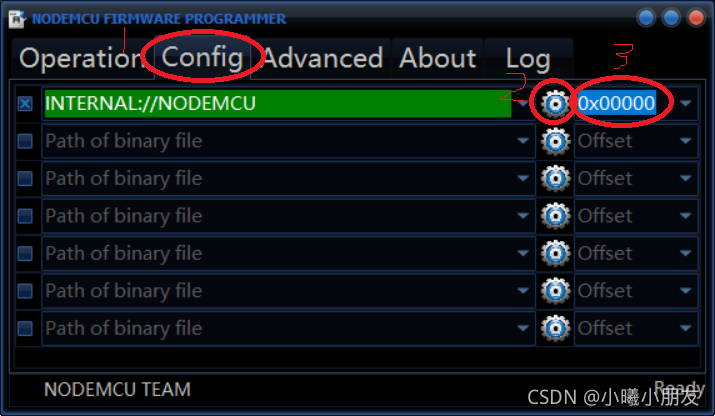

1、点击下图中的Config切换到选择固件的页面
2、点击小齿轮选择刚刚下载的固件
3、刷写的地址一定要是0X00000

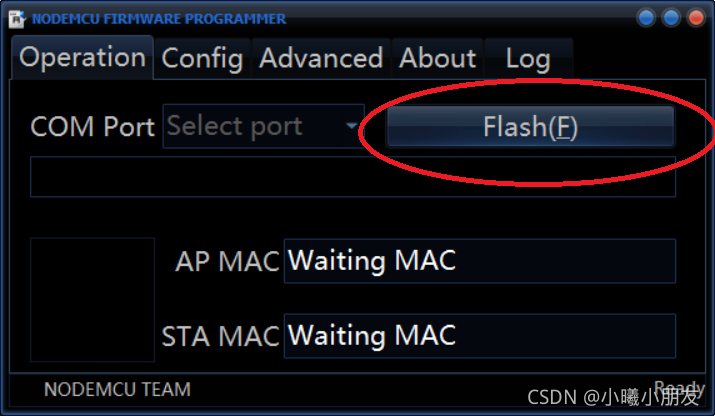

4、点击下图的Flash等待进度条走完即可完成

3.接线方式

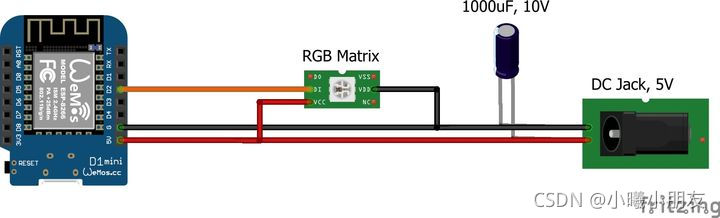

1、像素屏上的 DIN 接 D2 ，GND 接地，5V 接 3.3V。可以参考官网提供的电路图，但是按照我的硬件清单，没有电容（我也不知道用来做什么的，使电流更稳定？）。建议使用5V4A的电源进行供电（我使用的是5V2A的）

2、AWTRIX官网上还有很多高版本的像素屏时钟，我这个是丐版。官网上可以加些光敏传感器、温湿度传感器等，有兴趣的小伙伴可以自行查看

4.手机端配网

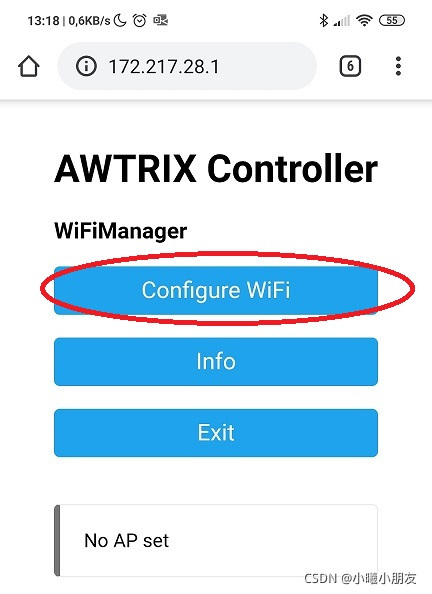

1、当我们完成上诉步骤时，就可以打开手机搜索WiFi，我们可以看到AWTRIX Controller的WiFi名字（pass：awtrixxx），连上它后会出现以下界面

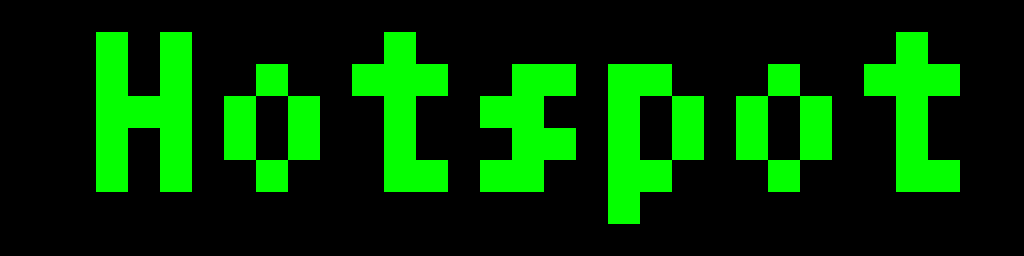

1、当这时我们给wifi模块上电， 像素屏上会出现图中的文字

3、当我们完成上诉步骤时，就可以打开手机搜索WiFi，我们可以看到AWTRIX Controller的WiFi名字（pass：awtrixxx），连上它后会出现以下界面

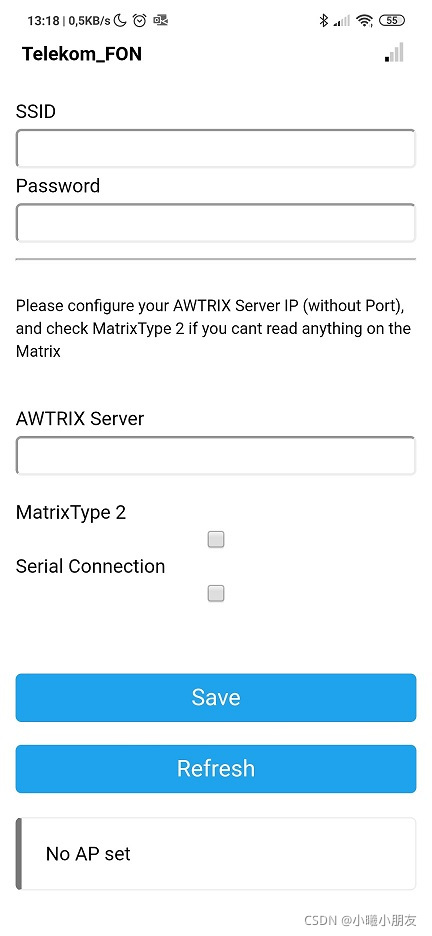

4、点击后出现以下界面，前两行输入你电脑连接的WiFi，第三个输入电脑的IP地址。（windows电脑 IP地址可以通过win+R打开小黑窗输入ipconfig），完成后点击Save保存，等待几秒钟后会自动断开连接（之后会自动连接到刚刚配置的wifi）

4.服务器的搭建

1、awtrix的服务器是基于Java的，所以说你的电脑要具有Java环境（如果没有就自行百度安装）。也可以在 PC、Mac、Android手机、NAS、腾讯云/阿里云上运行。我是先基于PC运行了服务端的程序。
2、点击下载awtrix Java应用程序

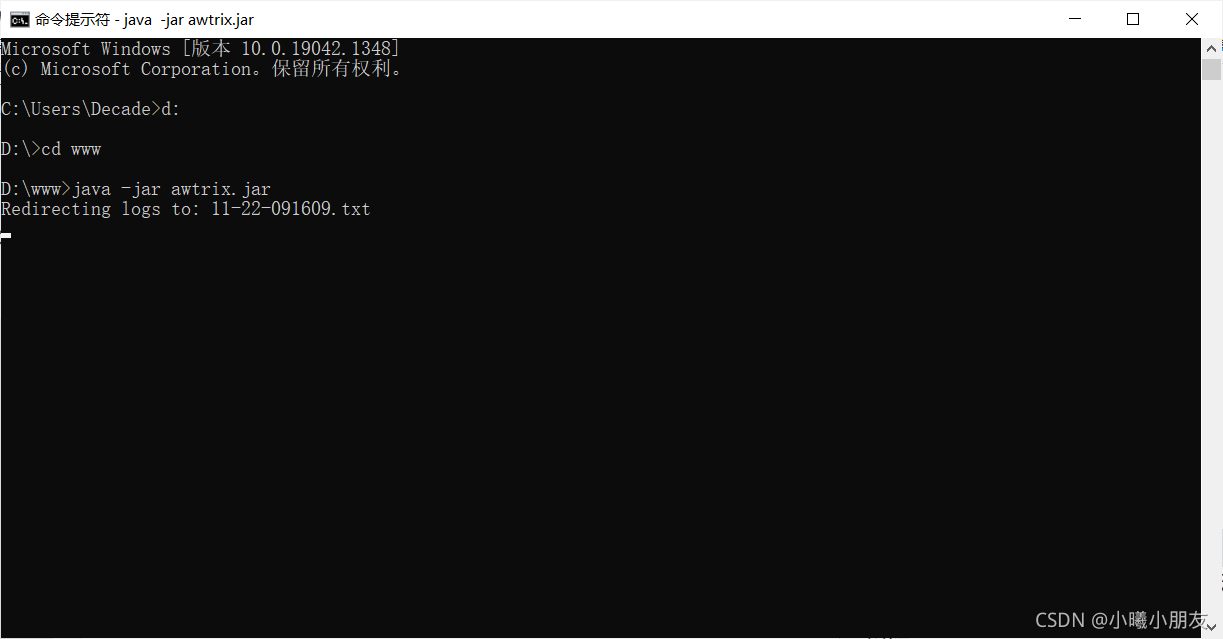

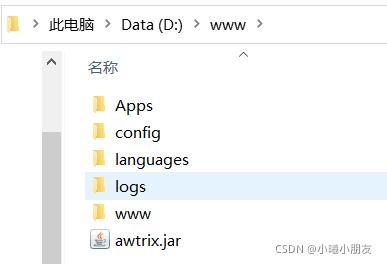

3、用命令行窗口进入下载好的jar所在文件夹（比如我的是在D盘www文件夹下的 D:\www）（仔细看图片）
完成后切记不要关闭小黑窗
完成后切记不要关闭小黑窗
完成后切记不要关闭小黑窗（重要的事情说三遍）


4、打开浏览器进入xxx.xx.x.xxx:7000 ，xxx.xx.x.xxx是电脑的IP地址，进入后等待几秒会自动跳转。之后进可以显示时间了，当然还可以配置很多的显示内容（感兴趣的小伙伴可以自行研究）
5、到了这一步就完成了基本的配置了。如果把下面的东西添加上会让效果更加的明显。

光栅：用来使每颗LED光源互不影响，且是漂亮的正方形像素风；
透光板：将光线折射，可视角度增大；
外壳：发挥你的想象力；

三、搭建时钟常见的问题及解决方法

1、wifi模块不要在短时间内重复刷写固件
2、如果不显示时间，而是显示HOTSPOT，则说明没有成功访问互联网。
3、如果是显示 WiFi 则说明没有成功访问服务器，可以检查下客户端软件中是否配置正确了服务端的IP地址。
4、如果没有配置的话，像素屏上会闪过默认的IP地址，即0.0.0.0:7001。

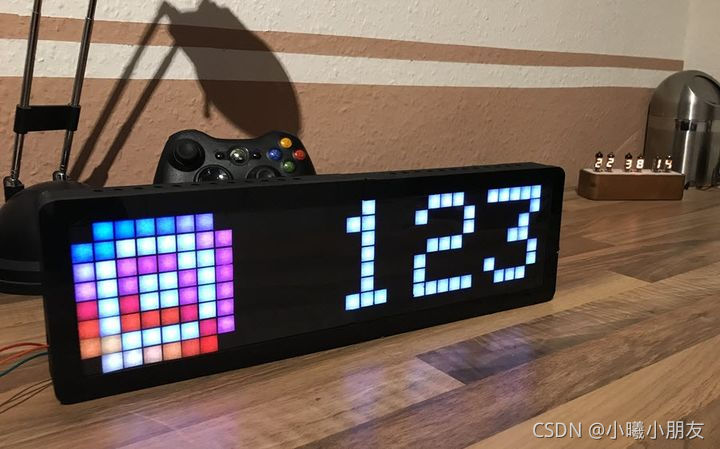

四、效果图（网上的up主制作的）
