焊接脚架

此篇我们将学到：焊件中的结构构件及其边角处理、焊缝、添加顶端盖、焊缝、圆角焊缝、角撑板等
注意点：
1、焊件主要是注意其中的组，包括两个平行组和相邻首尾相连组
2、其次要注意进入3D草图绘制的时候要利用Tab键切换平面
3、注意结构构件中的边角处理
4、焊缝与角撑板只识别两个面要一个一个加上去

连续敲击enter键，为接着绘制直线
enter键一般是重复上述操作

在这里插入图片描述

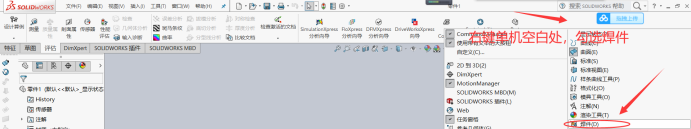

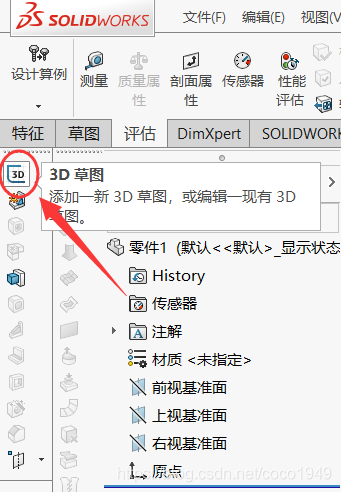

点击焊件中的3D草图

在这里插入图片描述

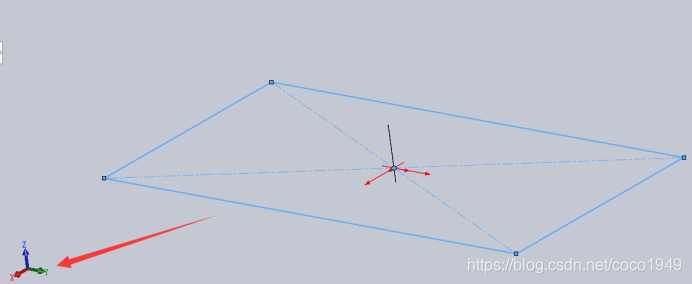

按Tab键在XY平面绘制中心矩形

在这里插入图片描述

控制矩形的边分别于X、Y轴平行

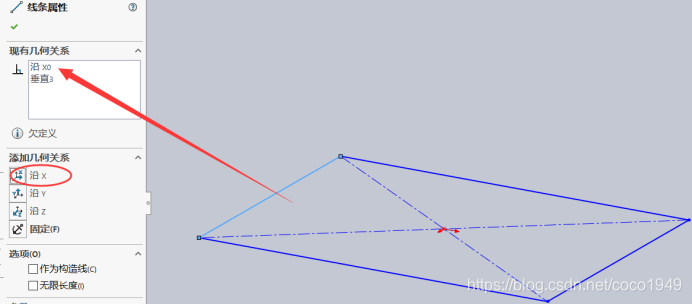

边沿X轴
在这里插入图片描述

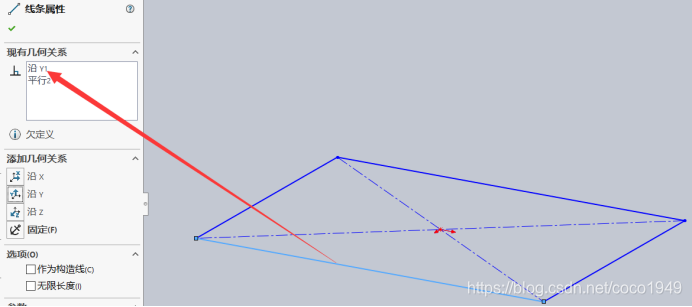

边沿Y轴

在这里插入图片描述

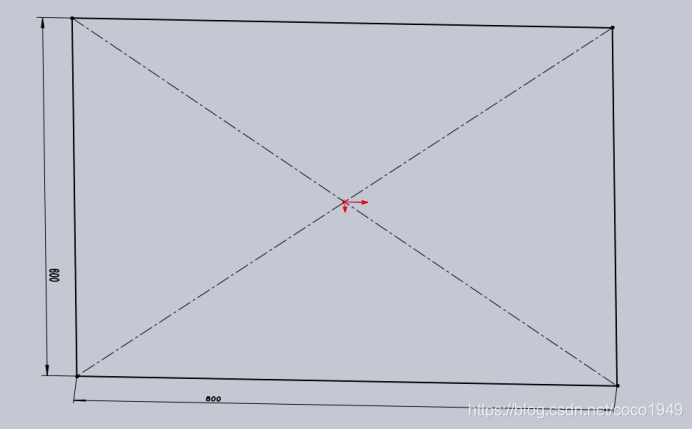

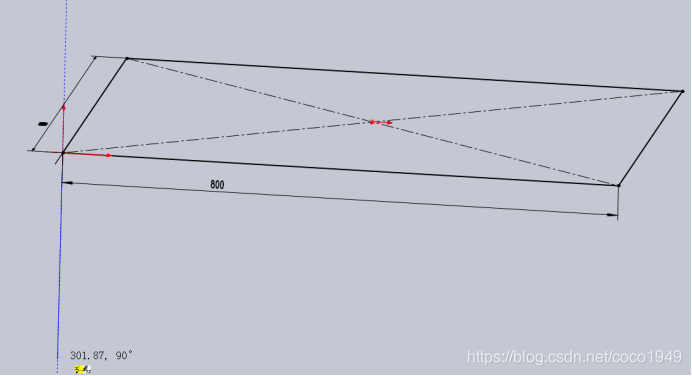

完全定义 800*600
在这里插入图片描述

点击直线绘制

在这里插入图片描述

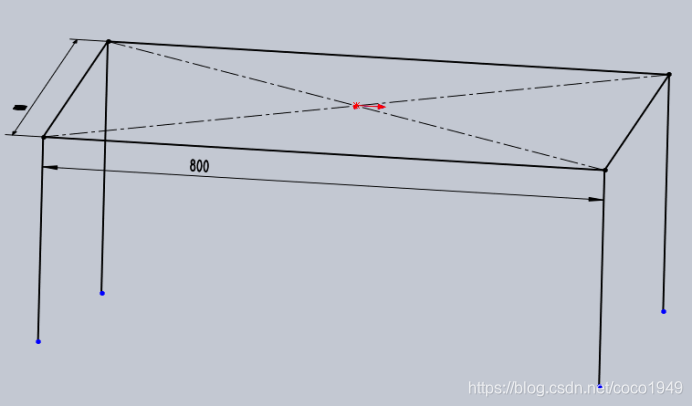

连按三次空格键接着绘制竖直直线

在这里插入图片描述

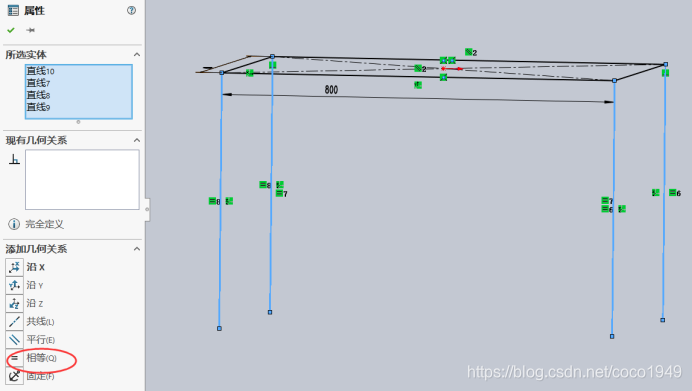

控制四条竖直线相等

在这里插入图片描述

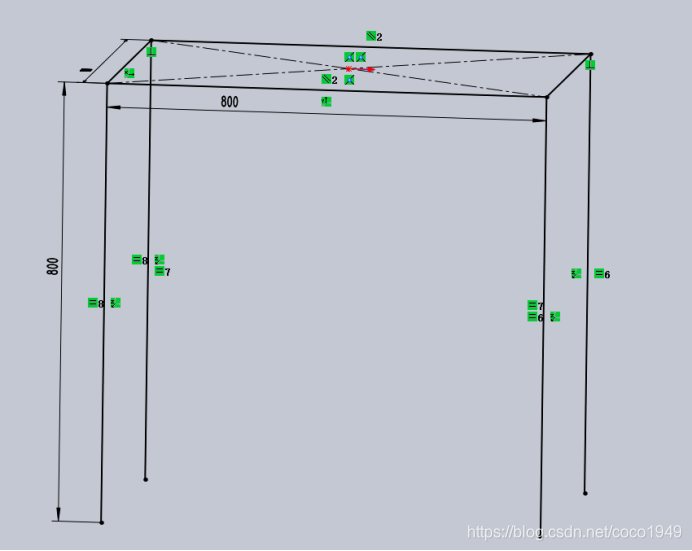

完全定义

在这里插入图片描述

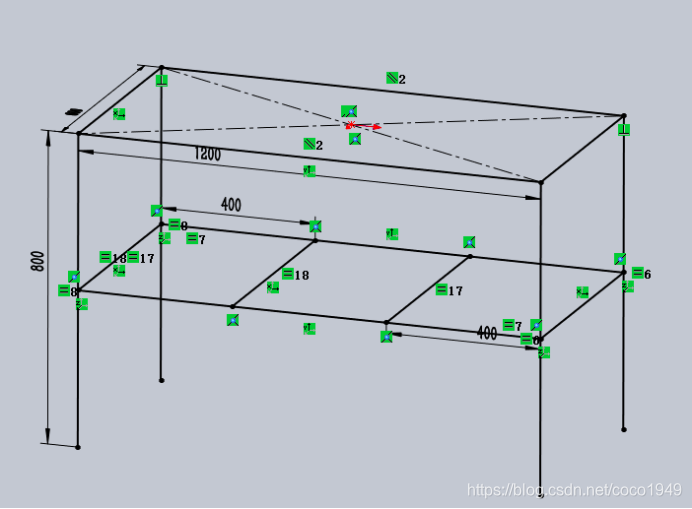

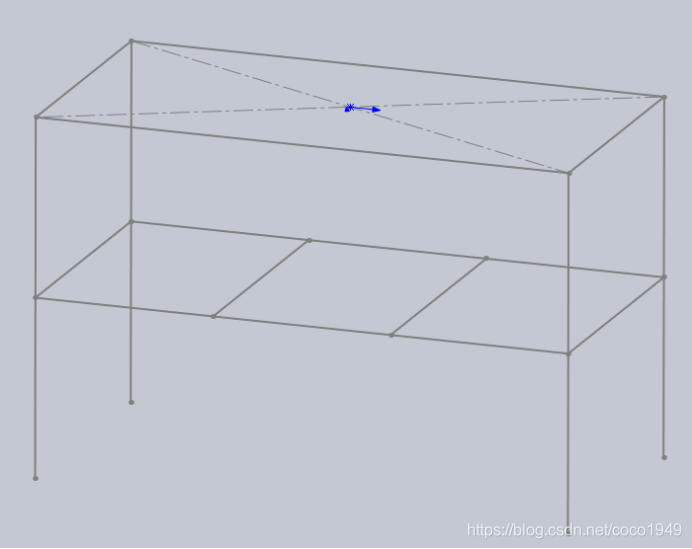

继续绘制草图
在这里插入图片描述

退出草图绘制
在这里插入图片描述

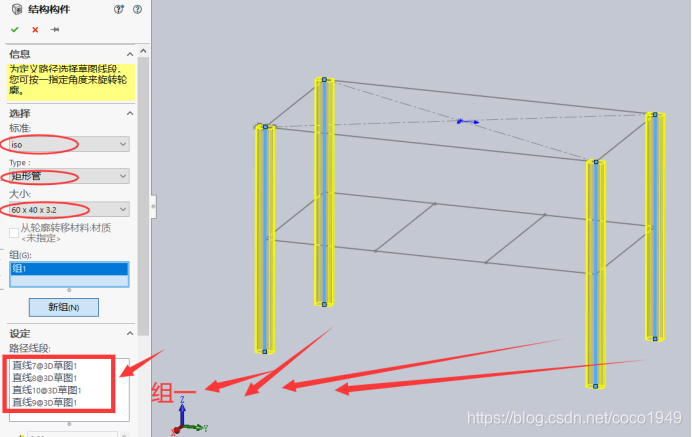

点击结构构件— ISO ----矩形管----60403.2----新建组—选定竖直线
继续添加横向的组，发现添加不了

在这里插入图片描述

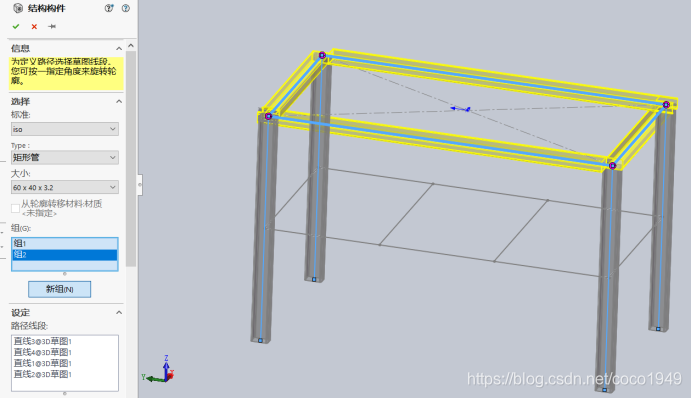

新建横向组（两组在同一结构构件中）

在这里插入图片描述

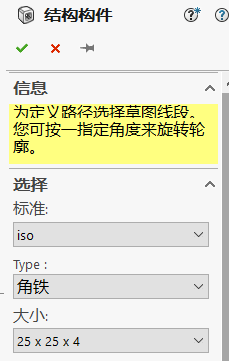

新建结构构件----角铁
在这里插入图片描述

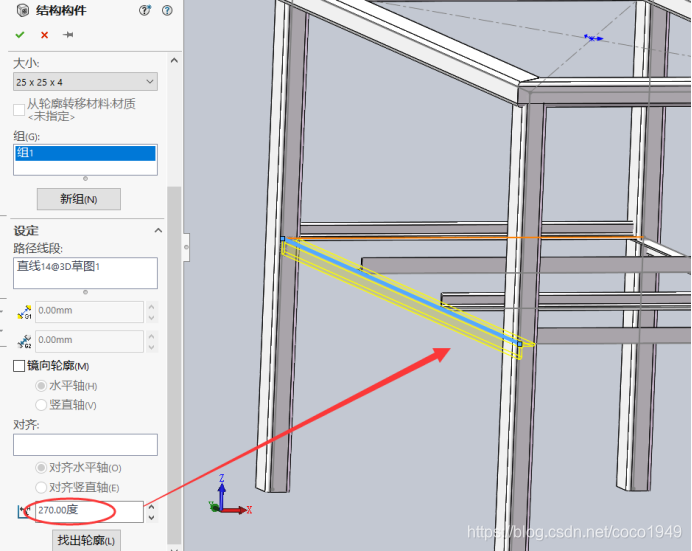

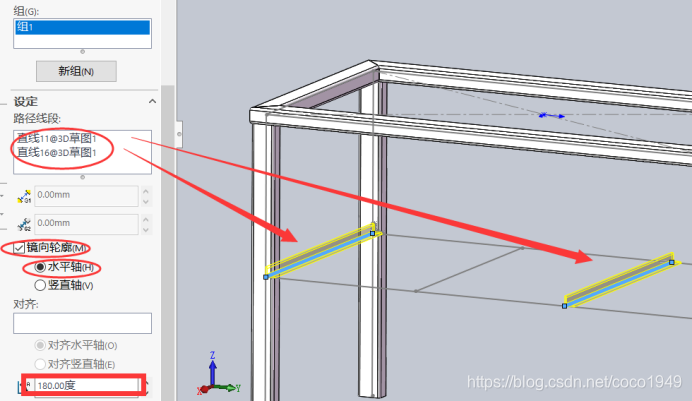

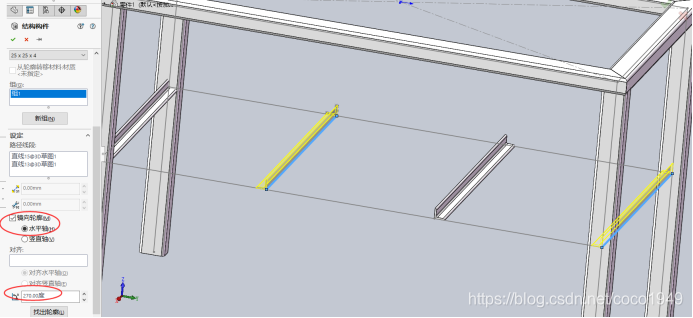

新建组—镜像轮廓—水平轴—控制角铁槽向里

在这里插入图片描述

按enter键重复上述操作—控制角铁槽向里
在这里插入图片描述

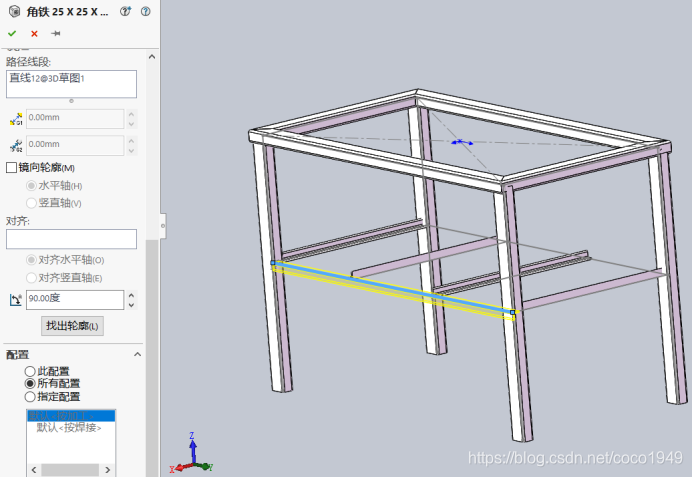

按enter键重复上述操作------添加测角铁—控制角铁槽向内向下

在这里插入图片描述

按enter键重复上述操作------添加测角铁—控制角铁槽向内向下

在这里插入图片描述

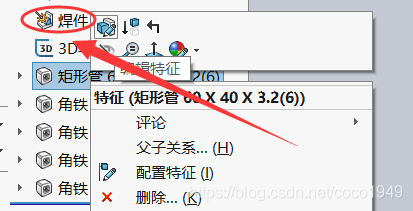

处理构建的边角关系–编辑第一次建立的结构构件

在这里插入图片描述

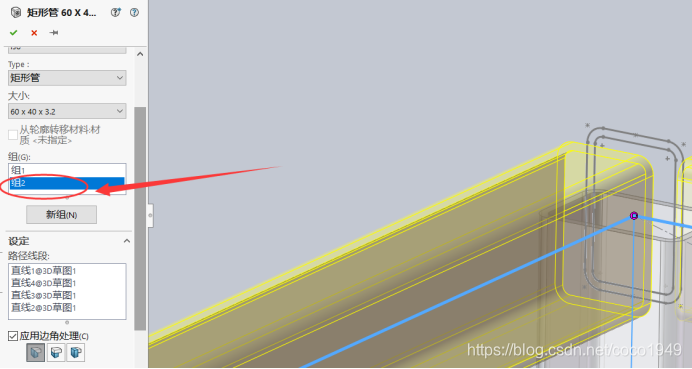

点击组2 改变穿透点
在这里插入图片描述

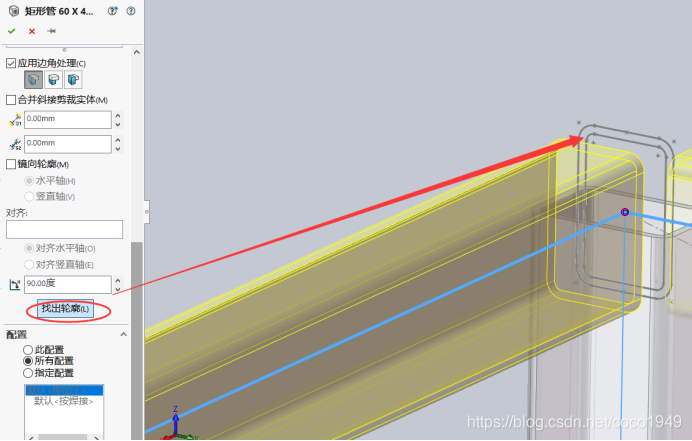

找出轮廓

在这里插入图片描述

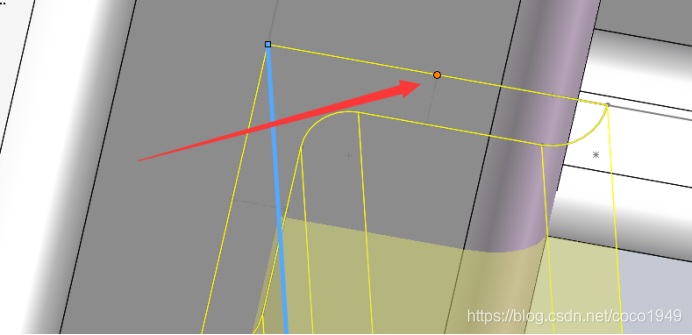

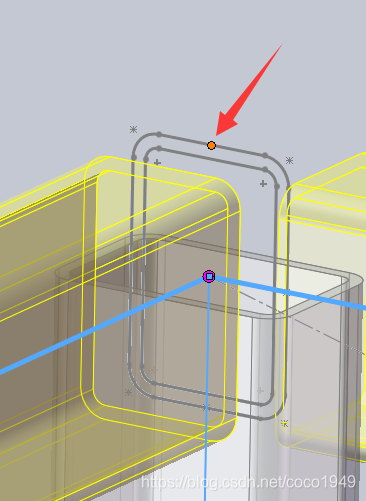

见鼠标放到方框上边框的中点确认

在这里插入图片描述

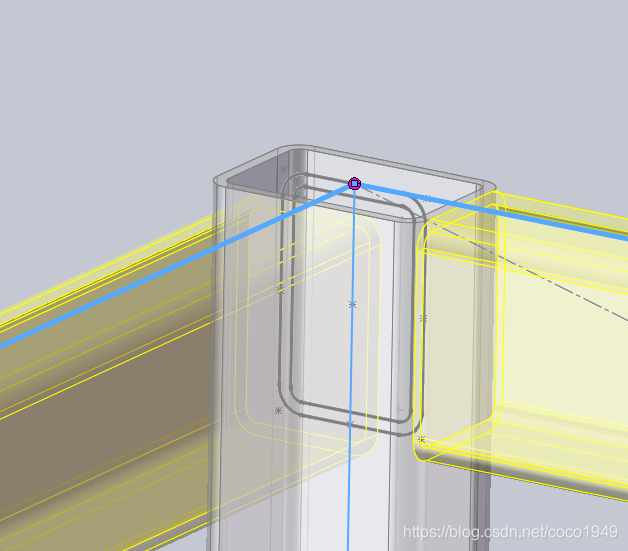

得到：

在这里插入图片描述

在这里插入图片描述
同理，下方四处角铁也是同样的操作–改变穿透点

在这里插入图片描述

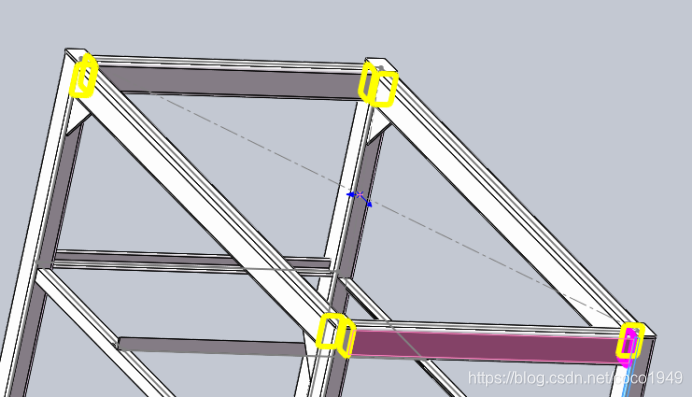

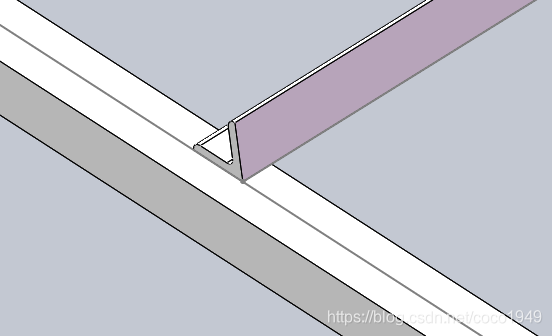

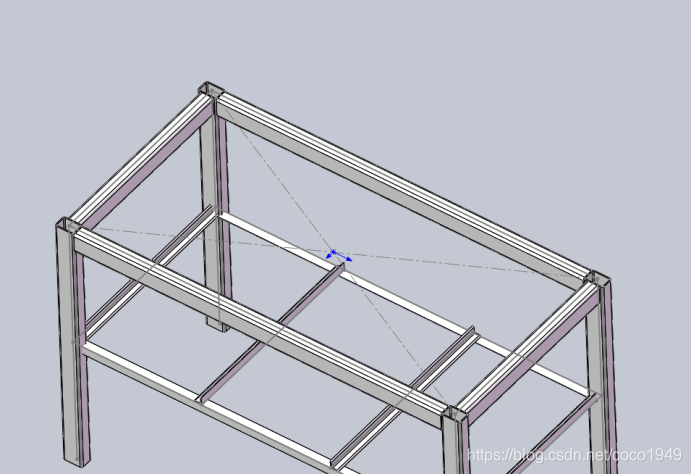

可以发现角铁的结合不够紧密

在这里插入图片描述

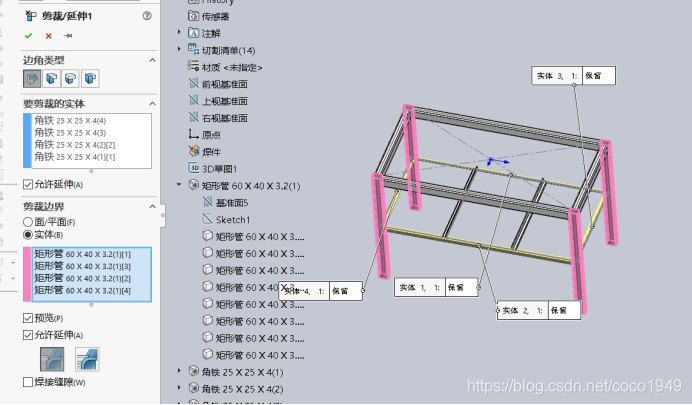

裁剪延伸—，将边角类型设置为 终端裁剪
在这里插入图片描述

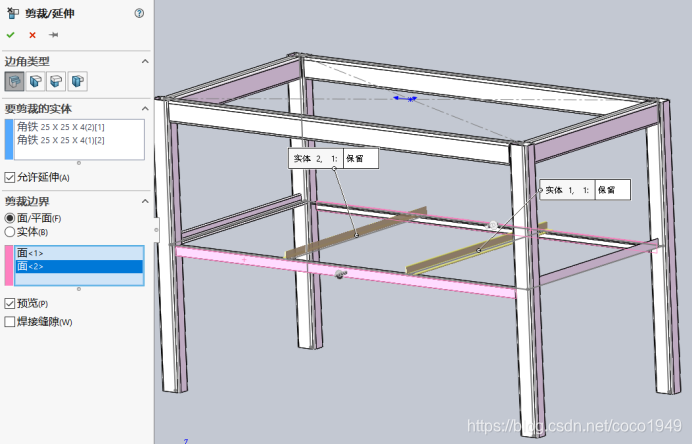

同理，将中间的两角铁延申到与边界面平行
在这里插入图片描述

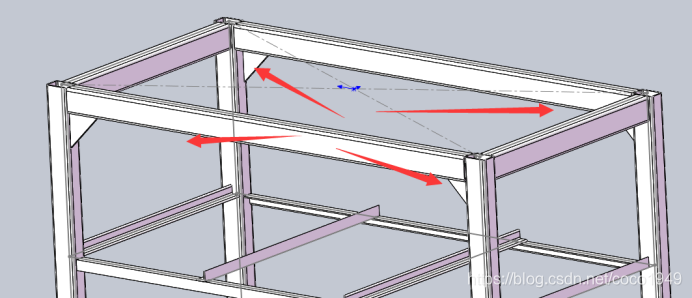

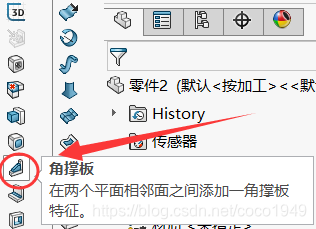

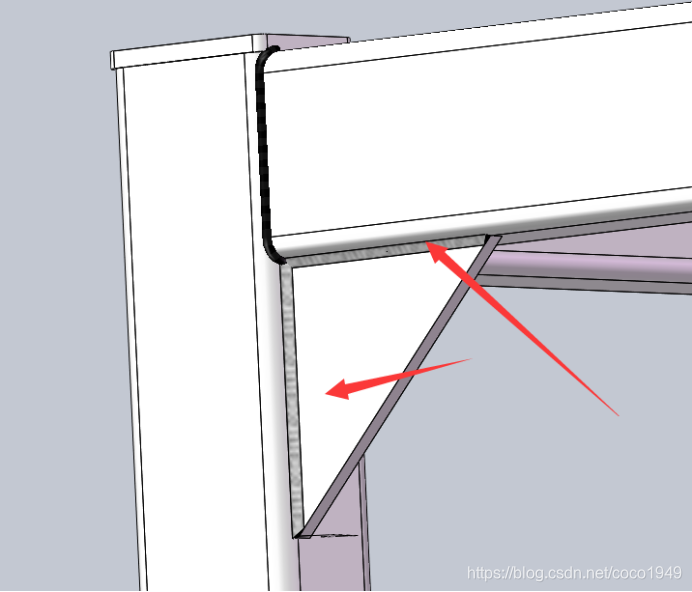

添加脚撑板，提高强度
在这里插入图片描述

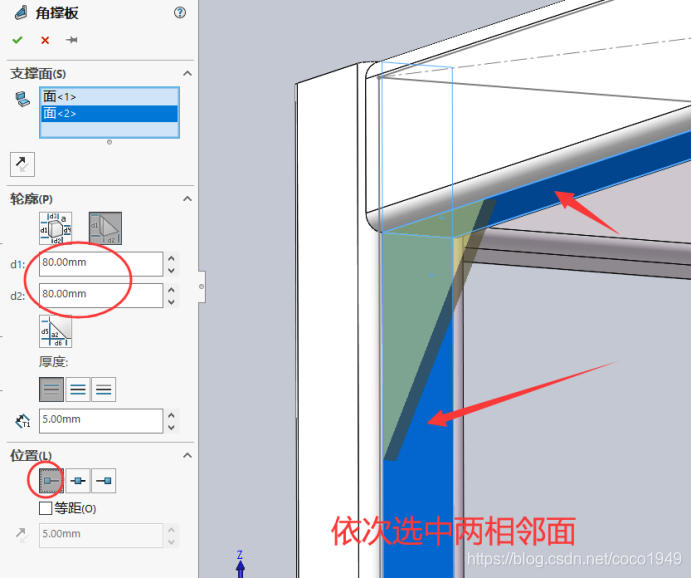

依次选中两相邻面
在这里插入图片描述

将其他三个地方也添加上角撑板

在这里插入图片描述

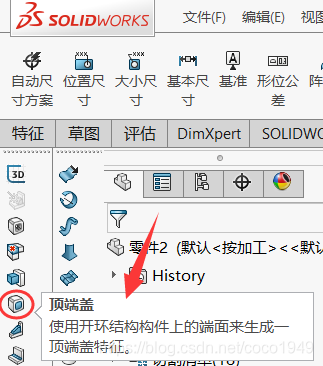

添加顶端盖
在这里插入图片描述

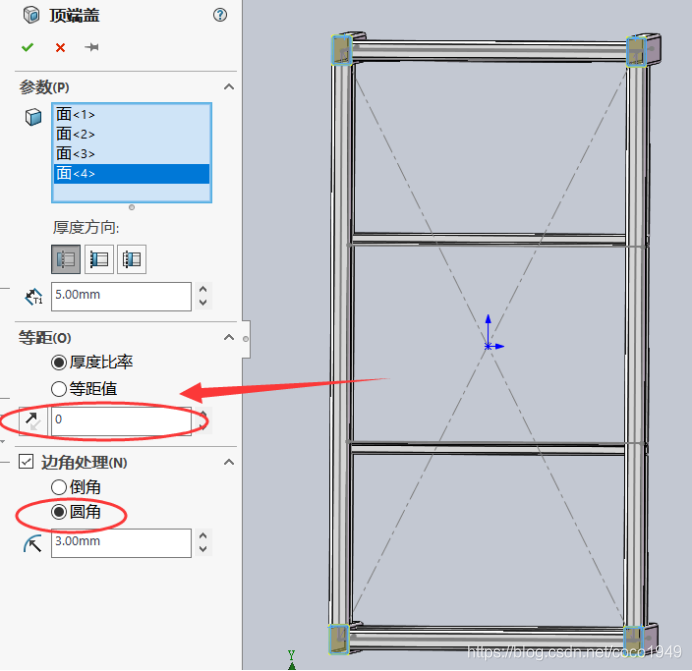

将等距调为0，勾选圆角
在这里插入图片描述

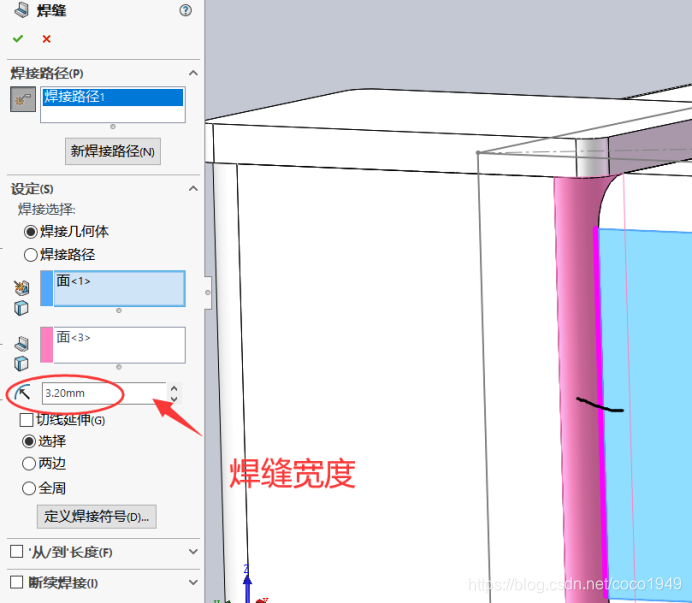

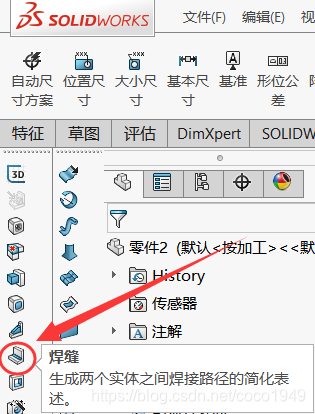

焊缝命令–即将开始焊接
在这里插入图片描述

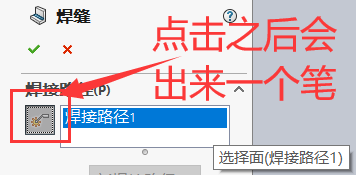

点击焊接路径前面的笔：在两相邻构建的表面绘制一条横跨两个面的线

在这里插入图片描述

利用笔，在两相邻构建的表面绘制一条横跨两个面的线

在这里插入图片描述

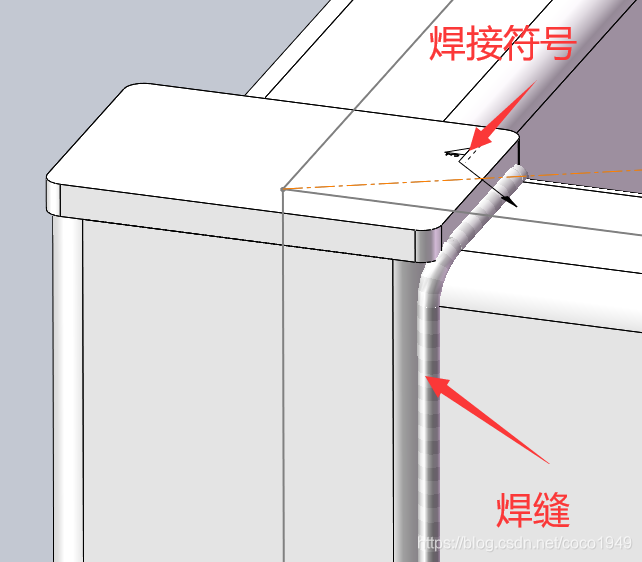

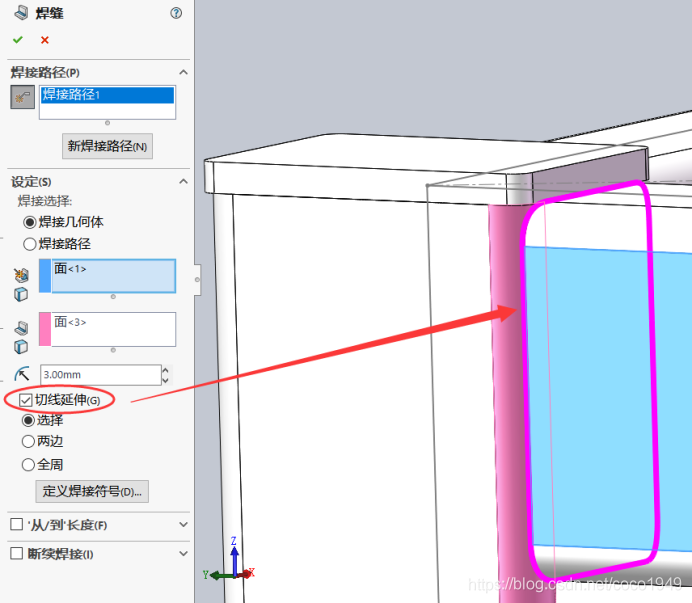

点击切线延申，会得到一周焊缝
在这里插入图片描述

同养的，添加其余7处焊缝

在这里插入图片描述

得到
在这里插入图片描述

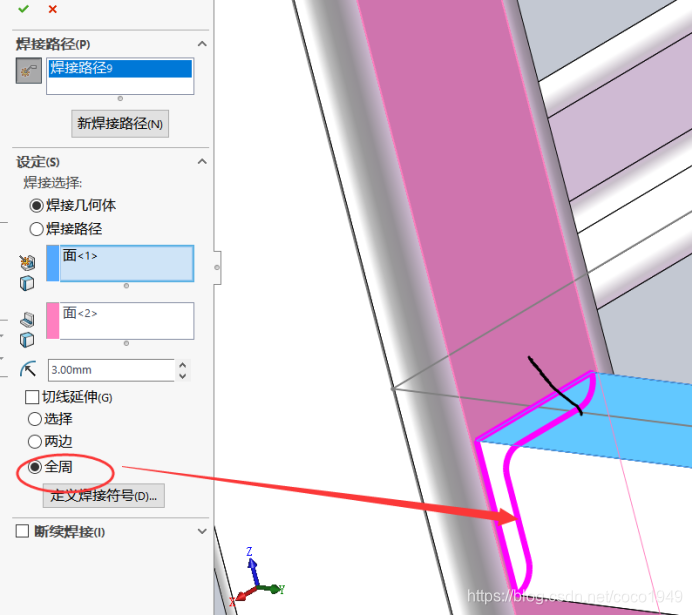

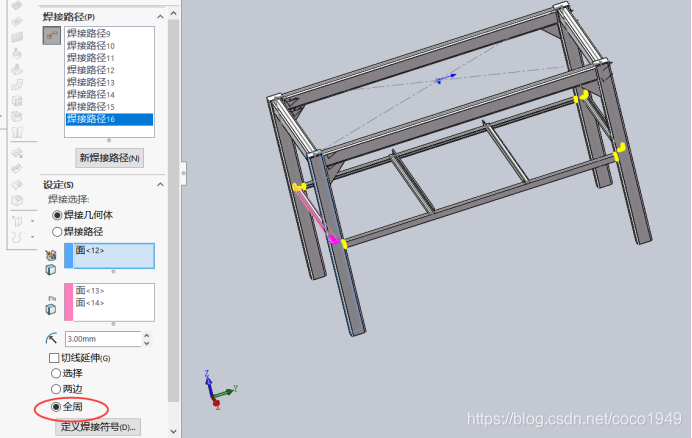

重复上述操作 ，焊接其他部位，可以点击
全周焊接一圈

在这里插入图片描述
在这里插入图片描述

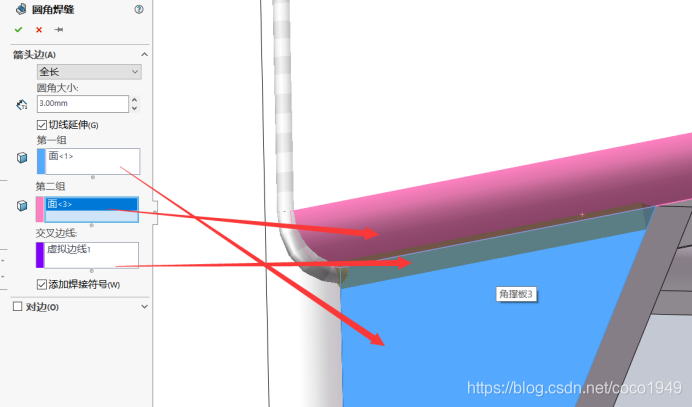

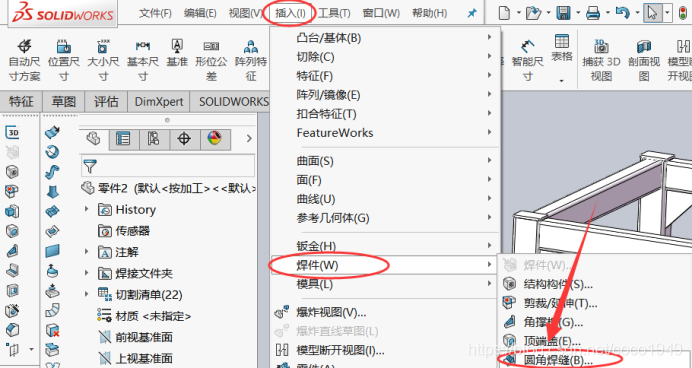

圆角焊缝：添加到角撑板处

在这里插入图片描述

具体如下，只能一条一条的焊接

在这里插入图片描述

得到
在这里插入图片描述

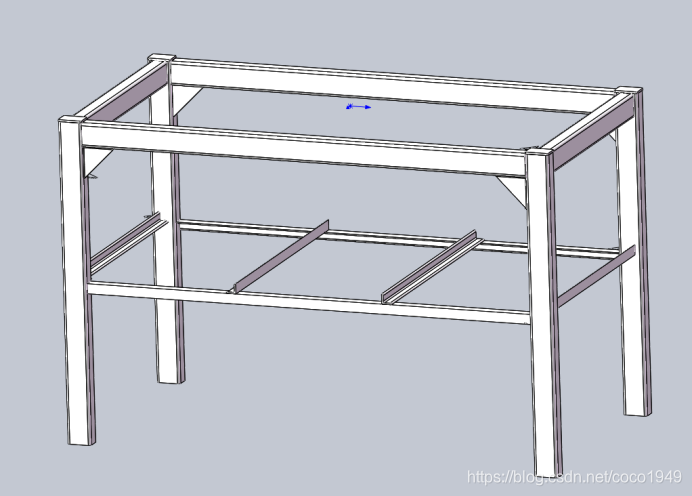

最后得到脚架如下
在这里插入图片描述
