一、前言

HDLBits是一个很棒的 Verilog 学习网站。
HDLBits 在提供 Verilog 基础语法教程的同时，还能够在线仿真你的 Verilog 模块，将你的输出与正确的时序比较。
可以让初学者在快速上手的同时，也更直观的感受到这门语言的特殊之处
下面是传送门：
HDLBits

二、组合逻辑相关练习

1.2 多路复用器

问题描述：

Create a one-bit wide, 2-to-1 multiplexer. When sel=0, choose a. When sel=1, choose b.

代码：

module top_module(
    input a, b, sel,
    output out );
     assign out = (sel) ? b : a;

endmodule

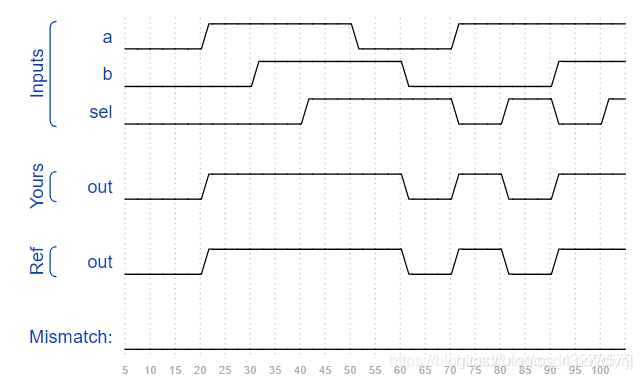

仿真结果：

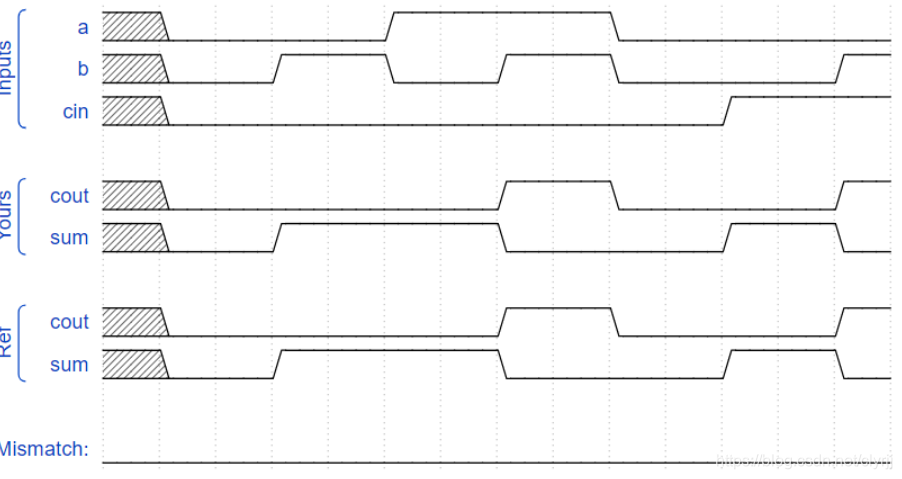

1.2 全加器

问题描述：

Create a full adder. A full adder adds three bits (including carry-in) and produces a sum and carry-out.

代码：

module top_module(
    input a, b, cin,
    output cout, sum );
    assign{
   cout,sum} = a + b + cin;
endmodule

1.3 卡诺图

问题描述：

Consider the function f shown in the Karnaugh map below.

Implement this function. d is don’t-care, which means you may choose
to output whatever value is convenient.

代码：

module top_module (
    input [4:1] x,
    output f );
    assign f =<
