[编程语言][C++][Qt]单独添加UI文件

问题描述

不知什么原因，Qt Creator并不是很完美很智能。当先写好界面类的头文件和源代码文件后，我们再添加用于可视化界面设计的UI文件时，会出现一些问题。

解决方案

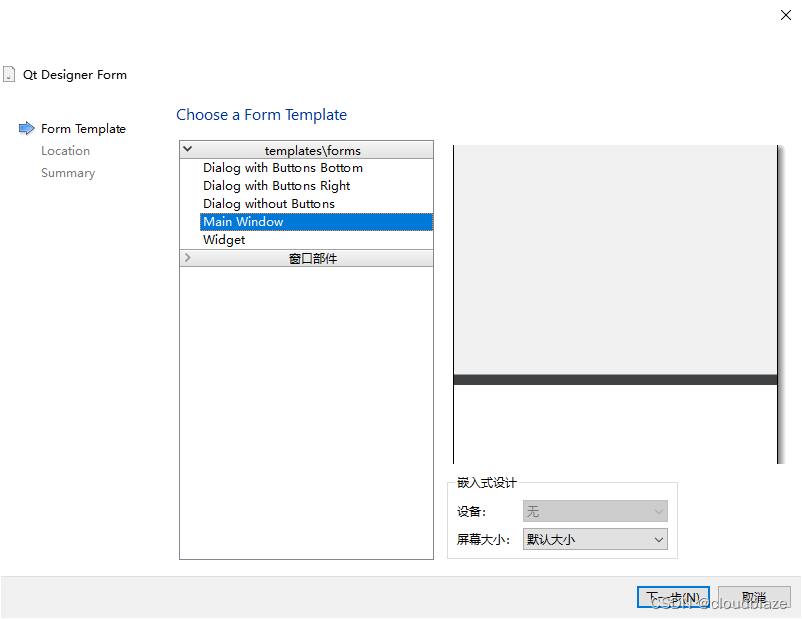

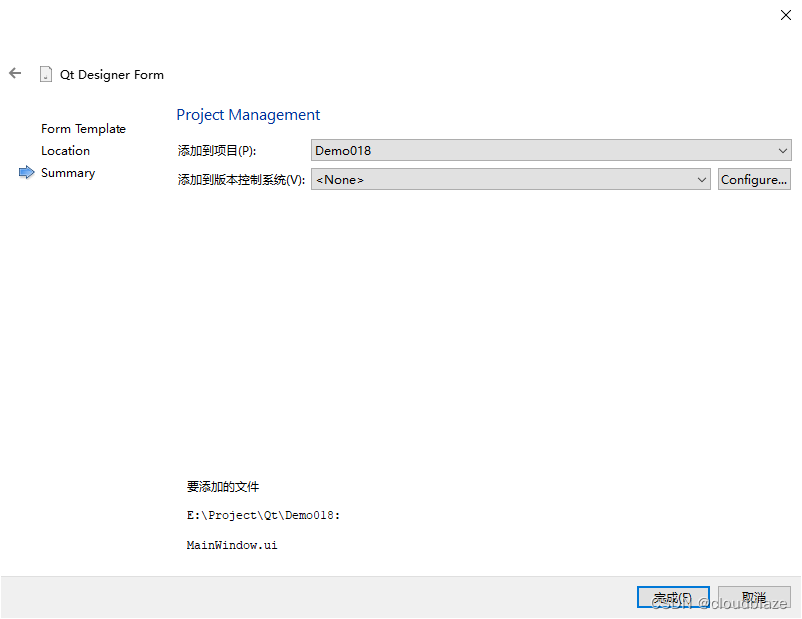

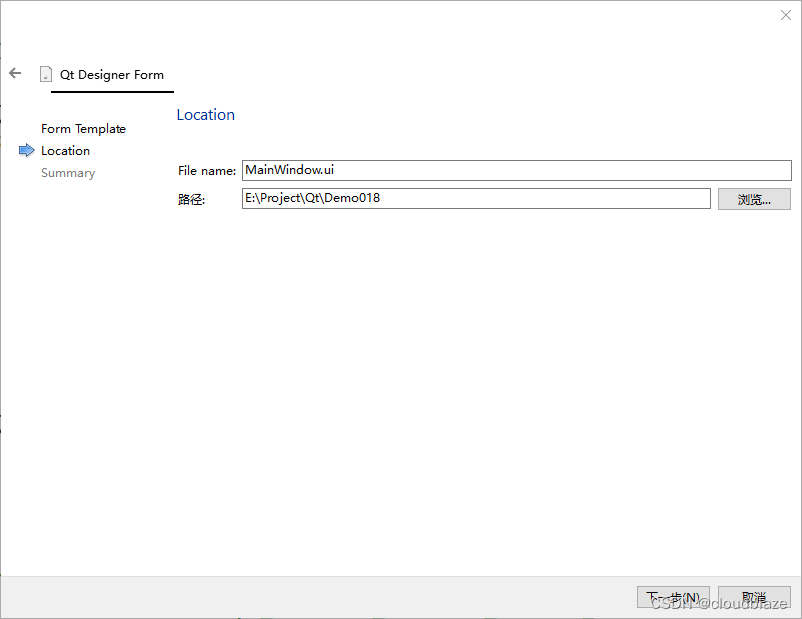

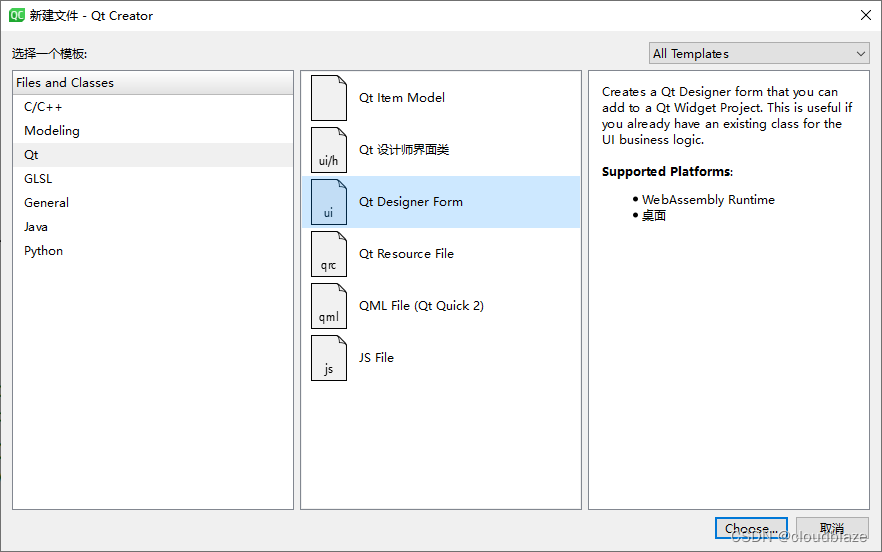

1. 添加UI文件

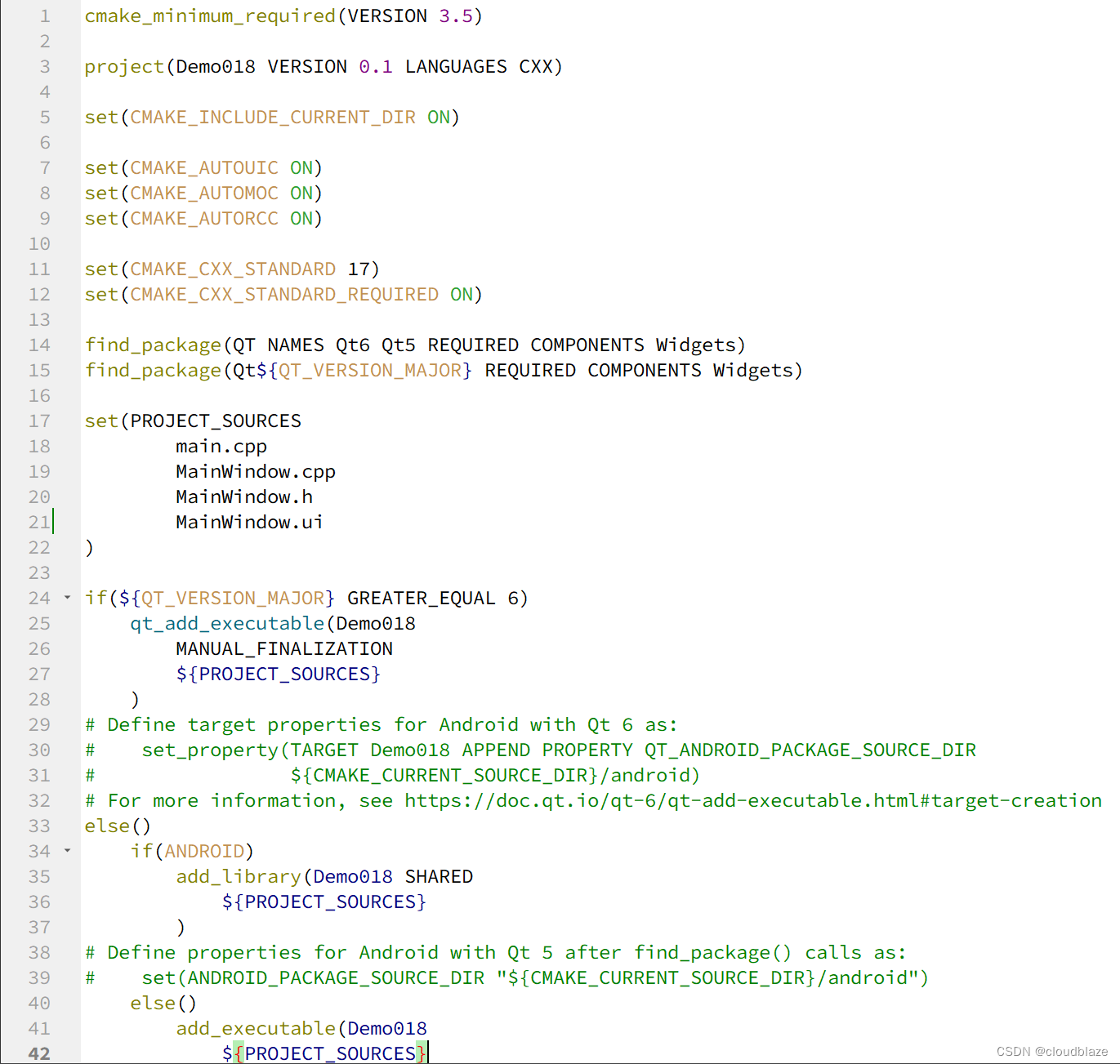

当使用CMake管理项目时，CMake会读取CMakeLists.txt文件来确定各种项目设置。需要把MainWindow.ui包含进项目时，在CMakeLists.txt中添加入上图的第21行时，才能真正实现。

2. 与对应的界面类进行关联

UI文件MainWindow.ui对应的类文件为MainWindow.h和MainWindow.cpp文件。

// MainWindow.h
#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>

QT_BEGIN_NAMESPACE						//**********
namespace Ui { class MainWindow; }		//         *
QT_END_NAMESPACE						//**********

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private:								//**********
    Ui::MainWindow * ui;				//       ***
};										//**********
#endif // MAINWINDOW_H

// MainWindow.cpp
#include "MainWindow.h"
#include "./ui_MainWindow.h"							//**********

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent), ui(new Ui::MainWindow)		//**********
{
}

MainWindow::~MainWindow()
{
}

用注释标注过的地方即为需要更改的地方。

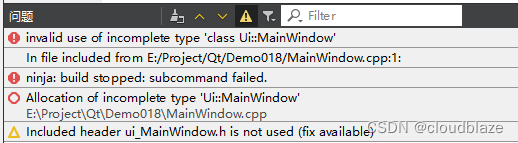

虽然默认的UI文件是个空的界面，但道理，这个时候应该已经使用UI文件，并可以构建项目了。但若此时真的构建项目，那么会出现下面的编译时错误。
通过错误信息，我们不难看出是我们新包含的./ui_MainWindow.h头文件不合适。此头文件是由Qt Creator自动创建的，而且也没有自动包含进项目中。在笔者的磁盘上项目的路径是E:\Project\Qt\Demo018，而这个头文件的位置为E:\Project\Qt\build-Demo018-Desktop_Qt_6_4_0_MinGW_64_bit-Debug\Demo018_autogen\include\ui_MainWindow.h。如果我们打开这个头文件则如下所示：

/********************************************************************************
** Form generated from reading UI file 'MainWindow.ui'
**
** Created by: Qt User Interface Compiler version 6.4.0
**
** WARNING! All changes made in this file will be lost when recompiling UI file!
********************************************************************************/

#ifndef UI_MAINWINDOW_H
#define UI_MAINWINDOW_H

#include <QtCore/QVariant>
#include <QtWidgets/QApplication>
#include <QtWidgets/QWidget>

QT_BEGIN_NAMESPACE

class Ui_Form
{
public:

    void setupUi(QWidget *Form)
    {
        if (Form->objectName().isEmpty())
            Form->setObjectName("Form");
        Form->resize(400, 300);

        retranslateUi(Form);

        QMetaObject::connectSlotsByName(Form);
    } // setupUi

    void retranslateUi(QWidget *Form)
    {
        Form->setWindowTitle(QCoreApplication::translate("Form", "Form", nullptr));
    } // retranslateUi

};

namespace Ui {
    class Form: public Ui_Form {};
} // namespace Ui

QT_END_NAMESPACE

#endif // UI_MAINWINDOW_H

不难看出其中的问题：ui_MainWindow.h头文件中提到的都是Form，而不是我们在源代码文件MainWindow.cpp中提到的MainWindow。在看这个头文件的注释中的这一句Form generated from reading UI file 'MainWindow.ui'，我们可以推断出错误的根源是在UI文件MainWindow.ui中。

我们以普通文本编辑器模式打开MainWidnow.ui文件，如下图所示：

<ui version="4.0" >
 <author></author>
 <comment></comment>
 <exportmacro></exportmacro>
 <class>Form</class>
 <widget class="QWidget" name="Form" >
  <property name="geometry" >
   <rect>
    <x>0</x>
    <y>0</y>
    <width>400</width>
    <height>300</height>
   </rect>
  </property>
  <property name="windowTitle" >
   <string>Form</string>
  </property>
 </widget>
 <pixmapfunction></pixmapfunction>
 <connections/>
</ui>

在文件的第4行为<class>Form</class>，而在第5为<widget class="QWidget" name="Form" >，这才是我们无法编译的真正原因！！！

3. 修改UI文件

将MainWidnow.ui文件第4行中的Form改为我们使用的MainWindow。如下所示：

<ui version="4.0" >
 <author></author>
 <comment></comment>
 <exportmacro></exportmacro>
 <class>MainWindow</class>
 <widget class="QWidget" name="MainWindow" >
  <property name="geometry" >
   <rect>
    <x>0</x>
    <y>0</y>
    <width>400</width>
    <height>300</height>
   </rect>
  </property>
  <property name="windowTitle" >
   <string>Form</string>
  </property>
 </widget>
 <pixmapfunction></pixmapfunction>
 <connections/>
</ui>

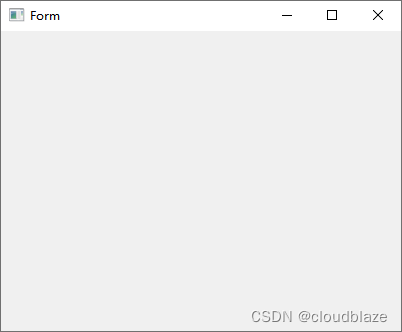

此时，就可以成功构建项目了。运行项目后，如下图所示：

细心的同学可以发现，我们设置的窗口的标题是Form，而不是Demo018。而在MainWidnow.ui中我们确实看到了相关的代码：

  <property name="windowTitle" >
   <string>Form</string>
  </property>

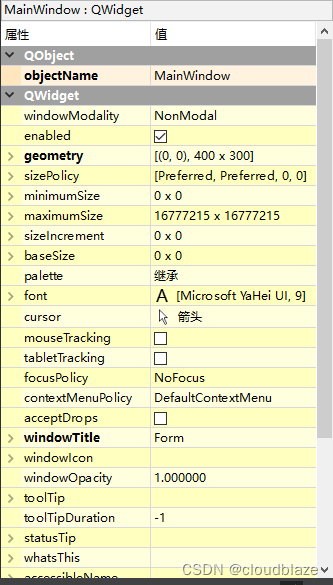

以界面编辑器方式打开这个文件后，在属性栏中我们也找到了相关设置：

这说明，界面类并没有从UI文件中读取界面设计。

4. 设置界面类读取UI文件

#include "MainWindow.h"
#include "./ui_MainWindow.h"

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent), ui(new Ui::MainWindow)
{
    ui->setupUi(this);		//**********
}

MainWindow::~MainWindow()
{
}

在类MainWindow的构造函数中添加一行ui->setupUi(this);。
此时构建项目并运行，如下图所示：

此图说明，至此，我们才真正地将UI文件添加进项目中。

总结

1. 添加UI文件；
2. 将UI文件与界面类进行关联；
3. 修改UI文件中还未自动更正过来地信息；
4. 设置界面类读取UI文件。
