导语 | 930变革后,公司明确了“开源协同、自研上云”的公司技术战略,通过自研业务上云,整合资源使用、推动架构能力互补,促进自研业务与云产品协同发展,同时实现产业互联网发展战略和促进腾讯云业务做大做强。公司也专门成立了组织架构单元大力推动公司级业务上云。为了响应这个号召,分布式日志系统(鹰眼)也在积极探索将原有业务迁入云端的方案。

目录

一、鹰眼平台介绍
二、上云的背景
三、组件上云架构优化和云上组件选型
四、上云之后的变化
五、后续架构的演进,监控体系的完善。



一、鹰眼平台介绍

鹰眼是是由PCG技术运营部负责运营负责的海量级分布式实时监控和日志分析系统,支持多语言的上报。

域名是:http://log2.oa.com/

鹰眼的数据上报:

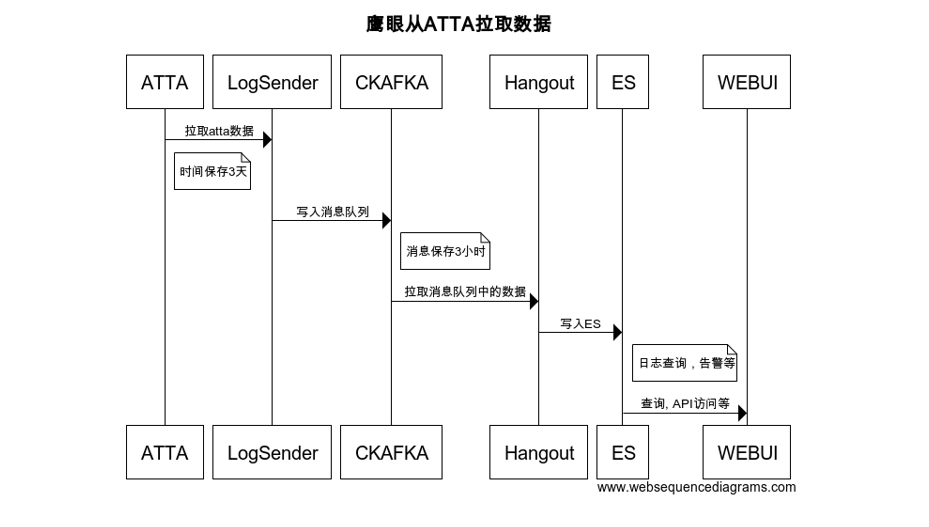

鹰眼的数据上报是通过ATTA提供的,ATTA支持多语言的上报(JAVA,Python,C++等),上报之后,鹰眼从ATTA系统拉取数据最终写入到ES,通过ES的倒排索引机制,快速查询功能,写入功能等。



使用ES的倒排索引机制,百亿数据秒级查询返回的能力,鹰眼提供了以下功能:

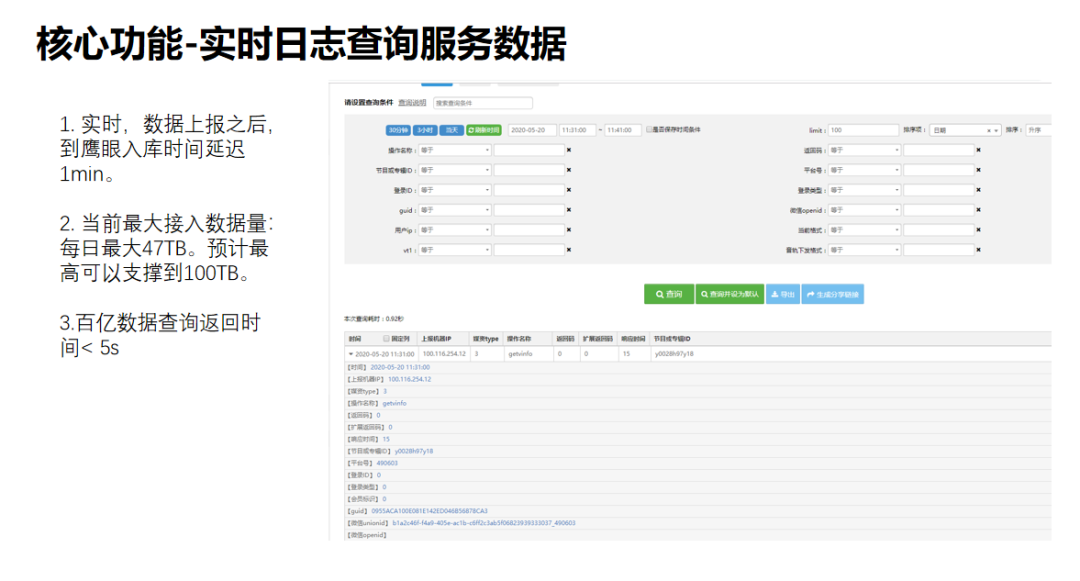

1.实时日志查询服务数据上报到atta之后,开发可以通过鹰眼及时查询到日志,定位问题,运维可以通过鹰眼提供的数据统计界面实时查询到业务的运行情况。

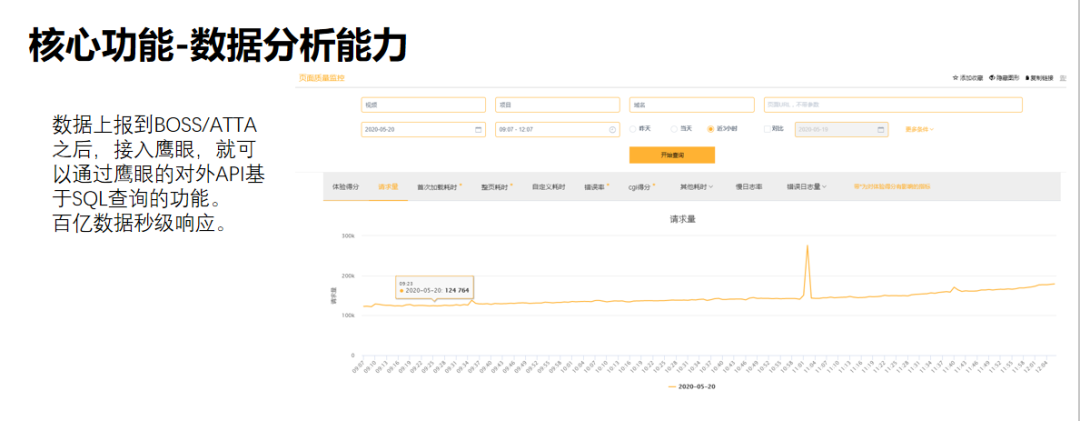

2.数据分析能力:鹰眼数据入库后,用户可以通过API直接调用,进行OLAP分析。

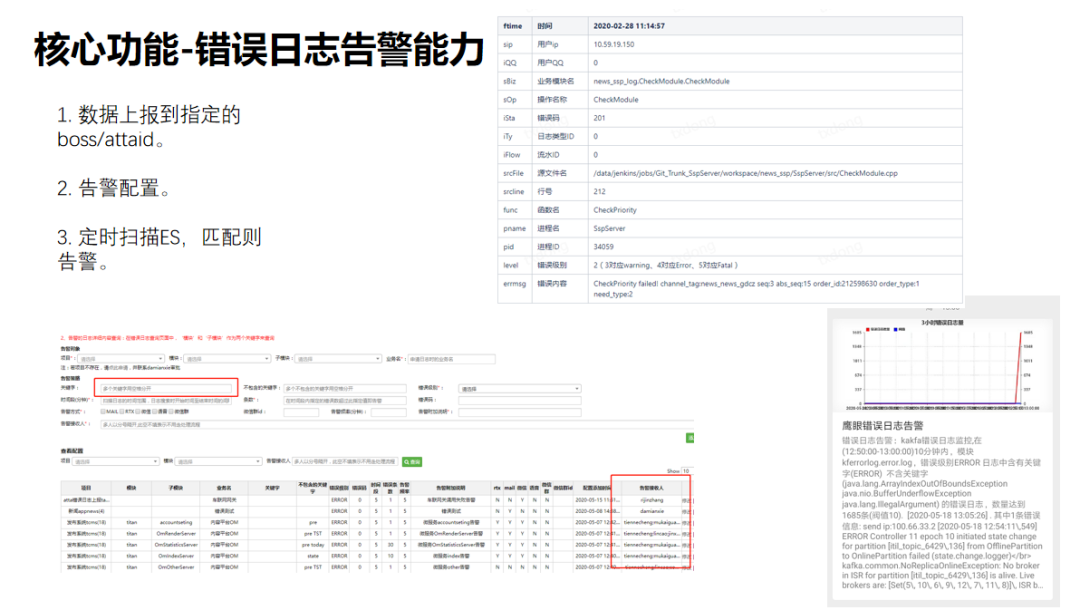

3.错误日志告警服务。

程序如果出现错误之后,可以按照鹰眼规范来上报错误日志,鹰眼进行分词,根据不同的错误码进行分钟级别的告警。

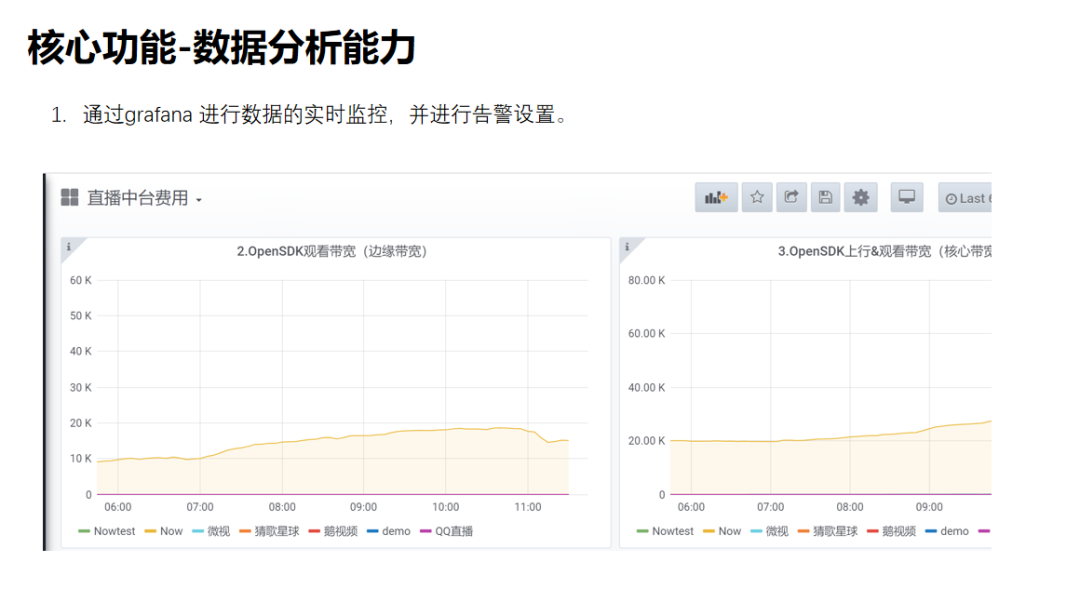

4. 通过grafana对上报到鹰眼的数据进行实时的分析告警。

(由于ES不支持大并发查询,所以无法对超大数据进行实时分析)



二、上云的背景

930调整,成立新的云事业群,内部成立“技术委员会”,启动“开源协同”和“业务上云”的两大战略方向。

在架构演进中,鹰眼团队上云能得到什么好处?上云的价值是什么?

1、业务价值

  • 聚焦业务,提升研发效率
    加快技术换代,保持技术优势(传统互联网 vs 云时代)
    使用更好的云开源组件服务(可用性、稳定性、文档API…)
    计算资源重用,弹性伸缩,优化成本
    标准化CI/CD流程

2、工程师价值

  • 扩宽技术视野,避免闭门造车
    掌握的技能更有价值
    输出优秀组件到云,提高影响力

3、腾讯云价值

  • 为客户输出业务上云经验
    帮助腾讯云打磨云组件



三、组件上云架构选型

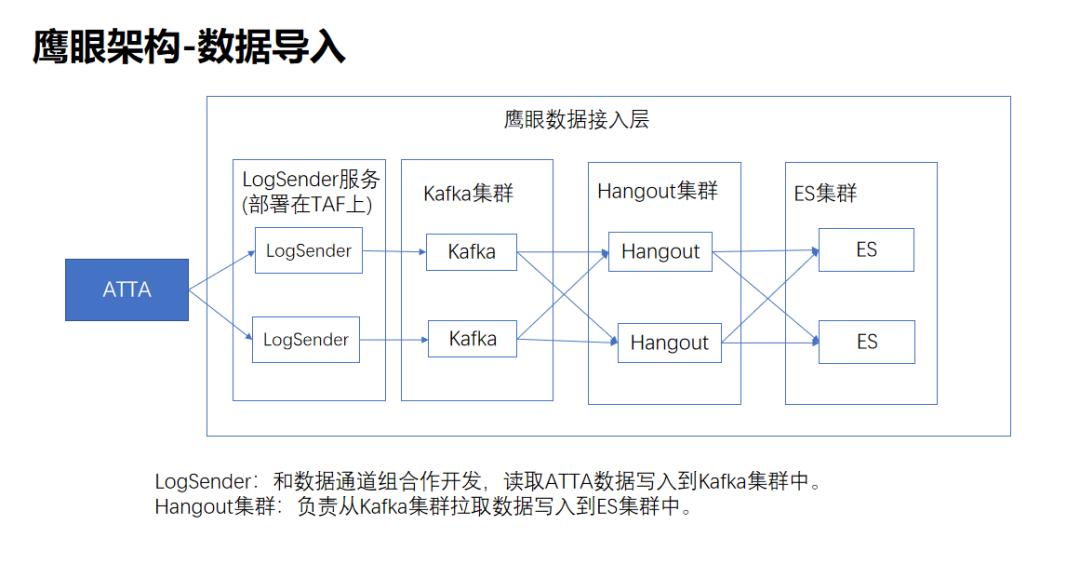

为了保证业务的延续性和架构的演进,数据导入过程中的主体流程并没有太大改变,Kafka直接使用到云上的CKAFKA,ES直接使用到云上的ES。

ES和Kafka直接使用云上组件,其他组件需要进行重构。

重构LogSender:

生产者程序写入Kafka性能瓶颈特别大,高峰期丢数据特别严重。

生产者程序写数据流程如下:

读取BOSS订阅->IP解析->写入Kafka。

IP解析性能瓶颈:之前生产者程序是C++版本,经过打印日志,发现高峰期IP解析耗时特别严重。排查代码,发现IP解析加锁了。所以高峰期丢数据特别严重。

将IP解析改为二分查找算法来进行IP定位,然后取消锁,解决。

Kafka性能瓶颈问题:由于我们生产者程序,一个程序会读取很多很多个topic,然后写入到kafka,我们尝试,使用一个producer和多个producer发送,性能都提升不起来。

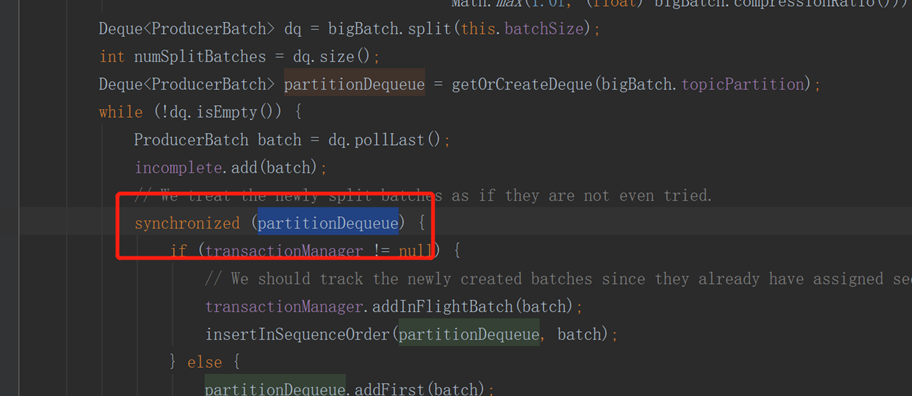

经过源代码排查,发现kafka发送时,会根据topic分区来锁队列,当这个队列满的时候,就会发送一批消息出去。所以解决方案为,每个BOSSID应该有独立的发送客户端。

1.数据量大的,有多个kafka客户端

2.数据量小的一批topic,可以共用一个kafka生产者。

优化之后:在数据量非常大的时候,因为程序性能原因,会导致一分钟单节点最多只能处理13万条左右的数据。改进后, 单节点能处理55w条左右的数据。  性能提升4倍。

Kafka选型:

Kafka整体来说,高版本比低版本支持的功能更多,如事务,磁盘间的数据转移等,写入性能并不会下降。此处选型选的最高版本。

当然ckafka并没有给我们选择版本的机会,客户端写入的时候还是得注意下和kafka服务端版本一致,避免不必要的问题。

如低版本的客户端写入高版本的kafka时,如果使用数据压缩,则服务端接受到数据后,会解压,然后再按照对应的格式压缩(如果版本一致,则不会有此动作),增加服务端的运行成本。

Kafka上云之后,单机性能能达到400MB/s,而我们自建的kafka,单机性能最多达到100MB/s,性能提升4倍。

重构Hangout:

ES写入部分,业界有很多组件,最出名的是logstach,由于性能不够,我们自己重新开发了一套读取kafka写入ES的组件。

组件

单机测试(BX1)

备注

Logstash

30000

后端日志采集这一层logstash 是用jruby来编写的,大家都知道像jruby这样的动态语言其实比较适合做web网站的快速开发(ror),像日志采集的后端应用,需要负责日志的采集和解析,尤其像解析日志会很耗cpu的,这样数据量一大很容易碰天花板

Heka

12000

对比logstash,其处理数据过程,对机器性能消耗较少,‘体重较轻’,但是其官方公布的测试数据,直接stdout输出,且中间无太多fiter,encode过程,单heka实例处理速度不过是30000条/s

自研hangout

200000

1. 通过多线程读取不同的Kafka分片,将客户端进行分组,充分利用CPU资源,将写入速度达到10w/s。

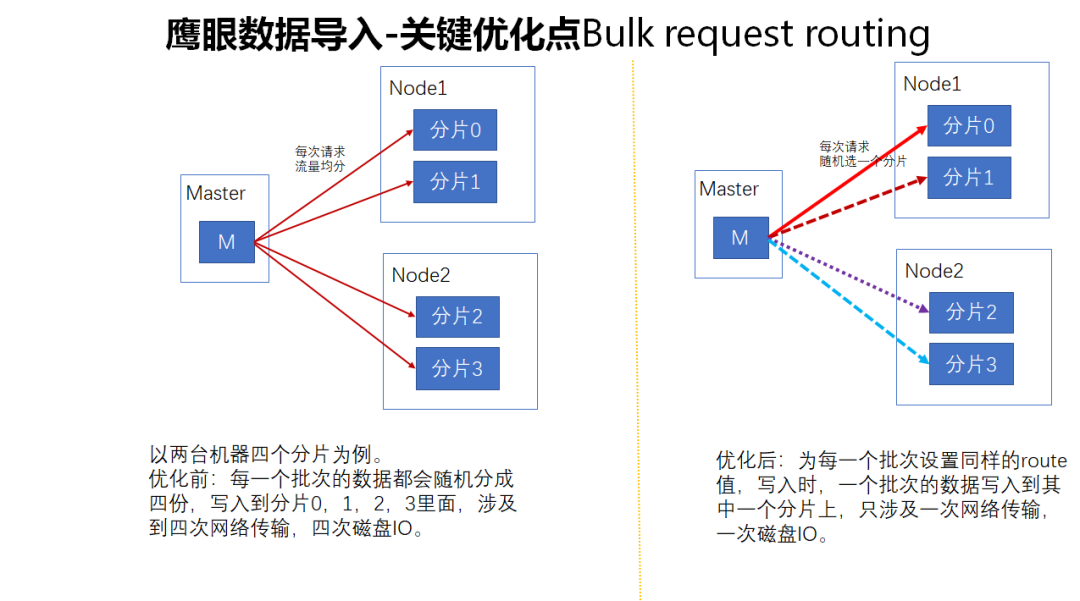

2. 通过Bulk request routing机制,将每一批次的数据使用同一个route值,ES服务端接收时,会把这一批次的数据统一发送到一个节点上,可以减少网络传输压力(之前ES需要把一批次数据打散之后发送),充分利用磁盘顺序读写的能力,增大写入性能到20w/s



核心优化点介绍:

由于磁盘IO的大幅减少,能在极限优化下继续提升性能2倍以上。

整体来说,ES写入提升性能6倍左右。

ES选型:

ES低版本支持tcp写入和http写入两种方式,高版本只支持一种http写入方式。实测发现有如下区别:

1. TCP写入比HTTP更快。

2. HTTP写入更稳定一点,TCP写入是直接写到节点上面的,容易出现负载不均衡,HTTP更容易通过数据节点节点进行负载均衡。

因此我们采用了云版本ES 6.8.2。

上云之后的效果:

平均写入1TB数据,云下需要 80核,256G内存 12TB磁盘 (BX1机型)

云上需要  3 * (16核 64GB 5TB硬盘 )

平均节省资源1倍左右。



四、上云之后的变化

ES/KAFKA上云之后,统计有50多个ES集群,12个Kafka集群.

1. 工作量的减少

如果不上云的话,搭建这些集群平均一个ES集群需要20台机器,从申请机器,到机器初始化,磁盘RAID,安装ES,平均一个ES需要3-4人/天,则搭建成本就已经需要200多人(62*3-4)/天了,还没有谈到集群运维成本,远远超过鹰眼团队的人力。

2. 成本的减少

上云之后,伴随着各个组件的优化,整体性能提升至少2-3倍,所需要的资源同比会减少2-3倍、每年节省成本至少2kw。

3. 工作更加聚焦

上云之后:

鹰眼聚焦于写入性能优化,大大提升了写入效率。

监控体系的建立,数据上报到ATTA之后,就进行数据对账,及时发现数据的延迟给出告警。

在新功能开发上,基于ES支持隔天查询,如果当日数据暴涨之后,通过建立备份索引的机制增大写入量。



五、后续架构的演进,监控体系的完善。

1.核心模块既要有日志,也要有监控,不同模块的监控维度对应起来,让核心的模块,日志和监控都有,当业务出现异常时,及时调出发生异常的基础数据(如CPU/Mem等),指标数据,日志数据等进行完整的监控体系的建设。

2. 架构持续升级。

目前自研hangout写入只能保证at least once,但是无法保证exactly once。尝试通过flink的checkpoint机制,保证数据链路的完整性。



作者介绍:董磊,PCG平台与内容事业群/PCG技术运营部/技术运营服务中心/运营开发组。
