STIL2MGC工具用于将STIL文件转换为Tessent使用的dofile和procedure文件。该工具支持信号分组、WaveformTable转换，并可处理capture阶段。主要参数包括stil_filename、TPF_filename、dofile_name等，用于指定输入输出文件。选项如-edge_strobe_processing、infer_pulse_clock等控制转换细节。转换过程中，工具还会处理alias、capture等元素，并能生成TCD文件。log文件记录转换过程，-replace选项允许覆盖已有内容。

文章目录

stil2mgc可以将stil文件转换为dofile文件和procdure文件从而提供给Tessent 使用。比如说该cmd可以将stil文件中的信号分组，以及STIL文件中的WaveformTable准确的翻译为procedure文件中的Timeplate . stil2mgc 产生tpf文件遵循标准的scan procedure: test_setup, load_unload 以及shift。

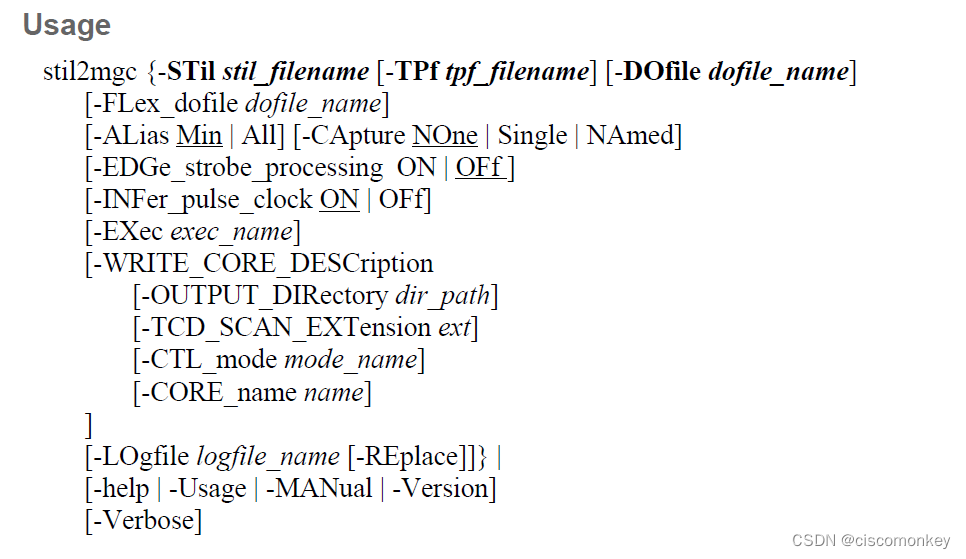

在这里插入图片描述

-stil stil_filename
该选项可以是spf文件（stil procedure file）, 或者也可以是CTL文件。
-TPF tpf_filename
该选项指的是tessent procedure file，也就是说为stil2mgc 吐出来的procedure文件。
-dofile dofile_name
该选项为指定生成的dofile文件，如果没有指定，将使用stil文件名，后缀为dof
-flex_dofile
指的是生成用于Flex（美国伟创力公司）的dofile文件

-alias Min | All
stil2mgc 的过程中，会产生一些alias，我们尽量的在procedure文件能找到的信号，也希望在stil文件中也找到。因此默认采用min，尽量的不要别名化。

-capture None | single | named

默认情况下MGC procedure文件不会有capture procedure。通过该选项，可以将stil文件中的capture阶段拿过来，如果stil文件中有多个capture定义，使用named选项，还可以将多个capture procedure拿过来。

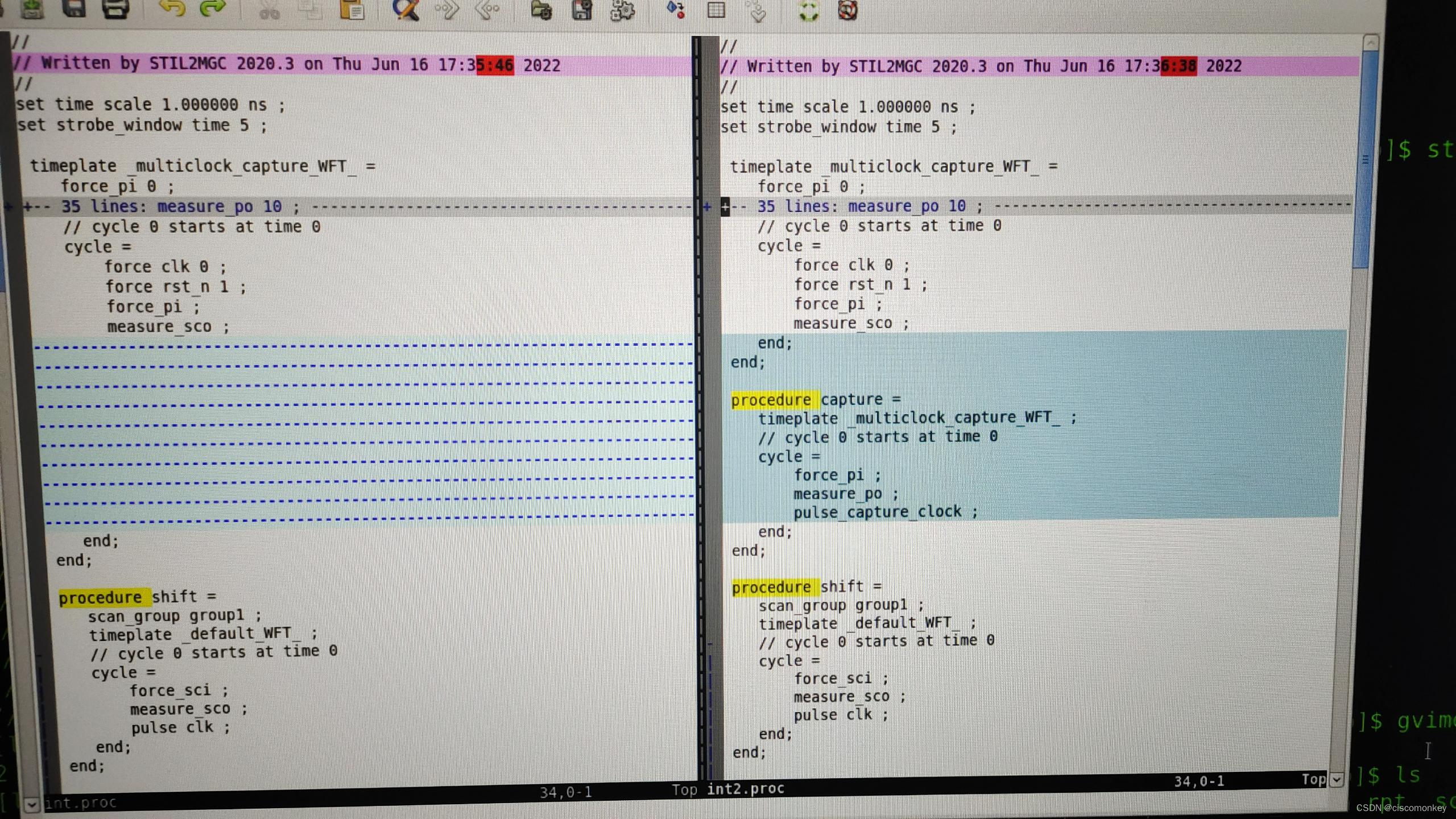

如下图所示，左边是默认跑的，我们虽然可以看到有multiclock_capture_WFT 的timeplate定义，但是，对于procedure来讲，只会有一个procedure capture，右边将capture procedure 设置single，可以看到有一个procedure的capture产生。
