实战：Kubernetes v1.34.1异构集群搭建（Ubuntu 24.04 + containerd + Calico）

📋 Kubernetes 集群完整配置清单

🔧 基础环境配置

• ‌操作系统‌：Ubuntu 24.04.3 LTS
• ‌Kubernetes版本‌：v1.34.2
• ‌推荐安装顺序‌：containerd → kubelet → kubeadm → kubectl

🏗️ 核心组件功能说明

• ‌containerd‌：容器运行时，Kubernetes运行Pod的基础环境
• ‌kubelet‌：Kubernetes节点代理，负责管理Pod和容器
• ‌kubeadm‌：集群管理工具
• ‌kubectl‌：Kubernetes命令行客户端

🌐 网络与插件配置

• ‌CNI网络插件‌：Calico（使用tigera-operator管理）
• ‌kube-proxy模式‌：IPVS
• ‌Pod网段（podSubnet）‌：10.244.0.0/16 ✅
• ‌Service网段‌：10.96.0.0/12
• ‌Ingress控制器‌：ingress-nginx

📊 附加服务部署（可选）

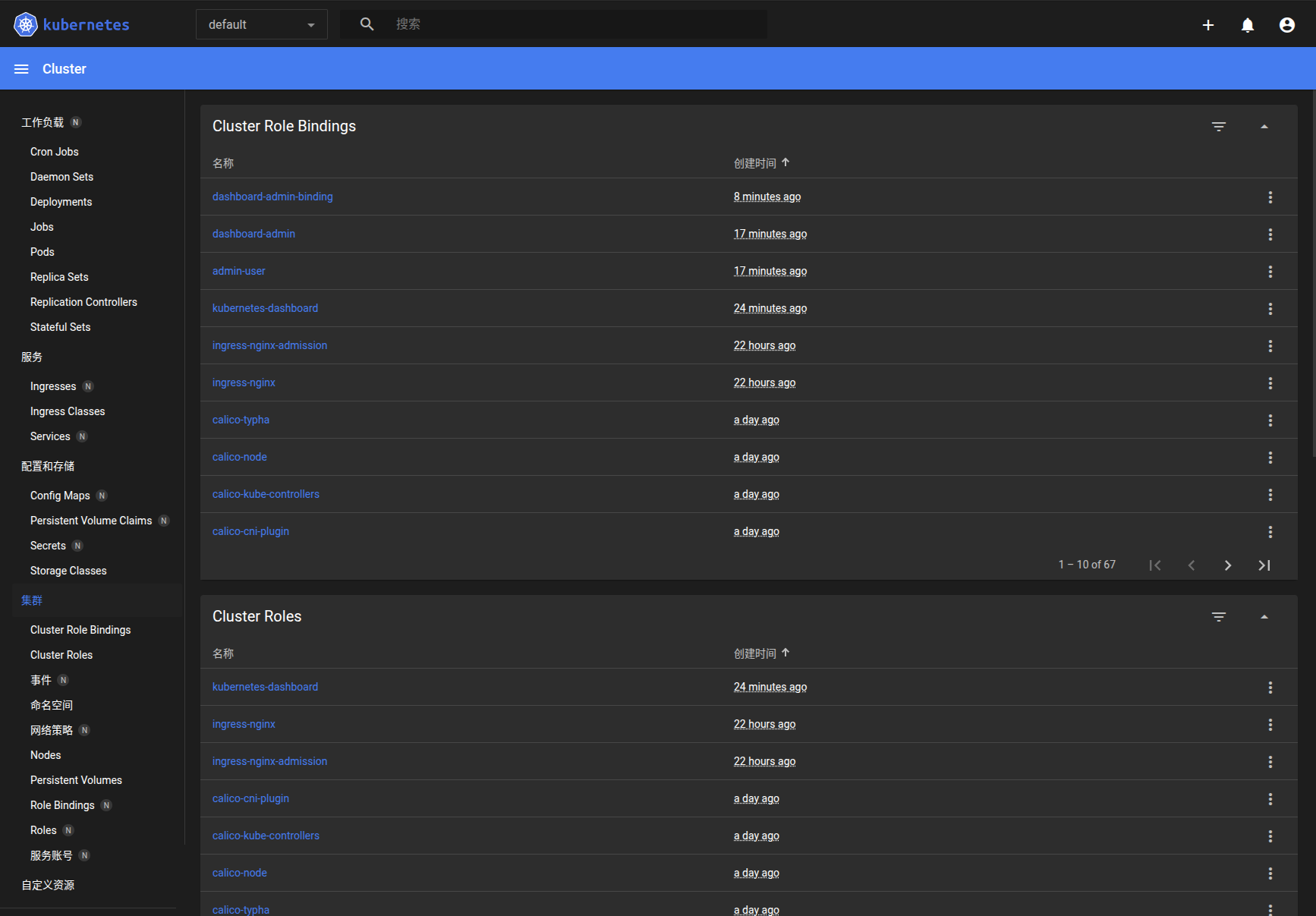

• ‌Kubernetes仪表板‌：Dashboard（需要单独部署和配置访问）

💡 部署建议

‌按照以下步骤执行部署‌：

1. 所有操作需在管理员权限下完成（root 或 sudo 用户）
2. 完成系统基础环境配置和内核参数调整
3. 严格按照推荐顺序安装各组件：containerd → kubelet → kubeadm → kubectl
4. 使用kubeadm初始化集群时指定网络配置参数
5. 部署Calico网络插件和ingress-nginx控制器

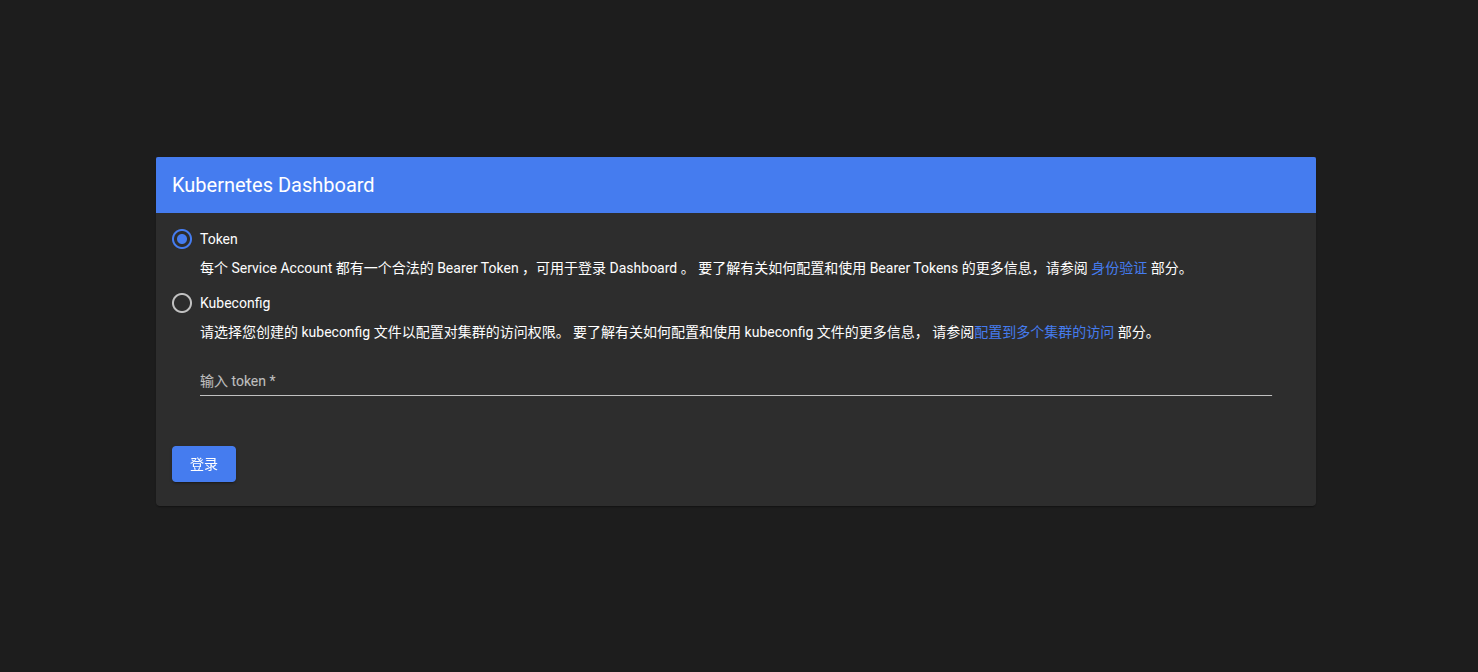

6. 最后部署Dashboard并配置安全的访问方式

---

一、环境配置清单

📋 硬件配置清单

节点类型	节点名称	CPU	内存	存储	IP
Master	master-node	i5-12400F	32GB	1T SSD	192.168.2.101
Worker1	worker-node01	i7-8750H	16GB	116GB SSD	192.168.2.102
Worker2	worker-node02	ARMv8	4GB	128GB SD卡	192.168.2.103

---

🔧系统基础环境配置

以下是所有节点（包括 Master 和 Worker）设置主机名的具体操作步骤：

步骤1：临时设置主机名（立即生效）

在每个节点上分别执行以下命令，将 <hostname> 替换为当前节点的主机名（例如 master-node、worker-node01）：

hostname <hostname>

示例：

hostname master-node  # Master 节点执行 对应IP：192.168.2.101
hostname worker-node01 # Worker 节点执行 对应IP：192.168.2.102
hostname worker-node02 # Worker 节点执行 对应IP：192.168.2.103

步骤2：永久设置主机名（重启后生效）

方法一：修改配置文件（推荐）

1. 编辑主机名配置文件：

   sudo vi /etc/hostname


2. 清空文件内容，分别在三台设备上的/etc/hostname中写入新的主机名（例如 master-node/worker-node01/worker-node02），保存退出。

方法二：使用命令（部分系统支持）

sudo hostnamectl set-hostname <hostname>

示例：

# 在 192.168.2.101 所在设备上执行
sudo hostnamectl set-hostname master-node

# 在 192.168.2.102 所在设备上执行
sudo hostnamectl set-hostname worker-node01

# 在 192.168.2.103 所在设备上执行
sudo hostnamectl set-hostname worker-node02

步骤3：同步修改 hosts 文件

在每个节点的 /etc/hosts 中添加所有节点的主机名与 IP 映射：

sudo vi /etc/hosts

添加内容示例：

192.168.2.101 master-node
192.168.2.102 worker-node01
192.168.2.103 worker-node02

步骤4：验证配置

执行以下命令检查主机名是否生效：

hostname  # 查看当前主机名
hostnamectl # 查看永久主机名状态
cat /etc/hostname # 检查配置文件

 步骤5：关闭 Swap 交换分区

‌核心指令模块‌：

# 临时关闭当前所有Swap分区
sudo swapoff -a

# 永久禁用Swap - 注释掉fstab中所有swap相关行
sudo sed -i '/swap/s/^\(.*\)$/#\1/g' /etc/fstab


# 验证Swap状态（应该显示为空）
free -h
sudo swapon --show

配置说明‌：

• swapoff -a：立即停用所有swap设备，效果立即可见
• sed命令：在/etc/fstab中注释掉包含"swap"的行，确保重启后仍生效
• Kubernetes要求关闭Swap是为了保证内存管理的准确性和稳定性

步骤6：加载内核模块（IPVS + 桥接）

临时加载模块（立即生效）

# 加载网络桥接相关模块
sudo modprobe br_netfilter
sudo modprobe bridge

# 加载IPVS负载均衡模块
sudo modprobe ip_vs
sudo modprobe ip_vs_rr
sudo modprobe ip_vs_wrr
sudo modprobe ip_vs_sh
sudo modprobe nf_conntrack

# 加载OverlayFS模块（容器存储必需）
sudo modprobe overlay


# 验证模块加载状态
lsmod | grep -E 'br_netfilter|bridge|ip_vs|nf_conntrack|overlay'

持久化配置模块‌

cat <<EOF | sudo tee /etc/modules-load.d/k8s.conf
br_netfilter
overlay
bridge
ip_vs
ip_vs_rr
ip_vs_wrr
ip_vs_sh
nf_conntrack
EOF

sudo systemctl restart systemd-modules-load

核心模块功能说明‌

• ‌br_netfilter‌：启用桥接网络的数据包过滤，确保iptables规则能正确管理桥接流量
• ‌ip_vs‌：IPVS核心模块，提供负载均衡功能
• ‌ip_vs_rr / ip_vs_wrr / ip_vs_sh‌：IPVS调度算法（轮询/加权轮询/源地址哈希）
• ‌nf_conntrack‌：网络连接跟踪，用于NAT和状态防火墙

步骤7：网络参数配置

‌配置目的‌：设置系统网络参数，确保 Kubernetes 网络正常工作

核心配置内容

cat <<EOF | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
EOF

参数功能说明

‌net.bridge.bridge-nf-call-ip6tables = 1‌

• 启用 IPv6 桥接流量的 iptables 过滤
• 确保桥接的 IPv6 流量能够被 iptables 规则正确处理

‌net.bridge.bridge-nf-call-iptables = 1‌

• 启用 IPv4 桥接流量的 iptables 过滤
• 允许 iptables 对通过网桥的数据包进行过滤和转发

‌net.ipv4.ip_forward = 1‌

• 启用 IPv4 路由转发功能
• 这是 Pod 跨节点通信的基础要求

配置应用命令

sudo sysctl --system

‌该命令作用‌：

• 重新加载所有 sysctl 配置文件
• 使 /etc/sysctl.d/k8s.conf 中的参数立即生效
• 确保系统重启后配置仍然保持

验证配置生效

# 检查关键参数是否已正确设置
sysctl net.bridge.bridge-nf-call-iptables
sysctl net.bridge.bridge-nf-call-ip6tables
sysctl net.ipv4.ip_forward

‌预期输出‌：

• net.bridge.bridge-nf-call-iptables = 1
• net.bridge.bridge-nf-call-ip6tables = 1
• net.ipv4.ip_forward = 1

这些网络参数配置对于 Kubernetes 集群的正常运行至关重要，它们确保了容器网络能够正确地进行路由转发和流量过滤。

💡注意事项

1. 操作需在每个节点单独执行
2. 主机名需全局唯一且不含特殊字符（建议使用小写字母、数字和连字符）
3. 修改后建议重启节点：

   sudo reboot


通过以上步骤，所有节点的主机名将被正确配置，为后续集群部署奠定基础。

---

二、容器运行时选型：containerd

在Kubernetes 1.24+版本中，containerd作为轻量级容器运行时具备显著优势：

1. 性能优势：相比Docker更少的抽象层，内存占用降低40%
2. 稳定性：通过CRI标准接口直接对接kubelet
3. 项目适配：更适合GPU设备直通场景

🔧安装步骤

步骤1：系统准备工作

# 更新系统包列表
sudo apt update && sudo apt upgrade -y

# 安装基础依赖
sudo apt install -y apt-transport-https ca-certificates curl gnupg lsb-release

# 加载必要的内核模块
sudo modprobe overlay
sudo modprobe br_netfilter

步骤2：添加Docker仓库（使用国内镜像源）

# 备份原有的docker.list（如果存在）
sudo mv /etc/apt/sources.list.d/docker.list /etc/apt/sources.list.d/docker.list.bak 2>/dev/null || true

# 1. 下载 GPG 密钥（使用备用方法）
wget -O- https://mirrors.aliyun.com/docker-ce/linux/ubuntu/gpg | sudo gpg --dearmor -o /usr/share/keyrings/docker-archive-keyring.gpg

# 2. 添加仓库（明确指定架构）
echo "deb [arch=arm64 signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] https://mirrors.aliyun.com/docker-ce/linux/ubuntu noble stable" | sudo tee /etc/apt/sources.list.d/docker.list

步骤3：安装containerd

# 更新软件包列表并安装containerd
sudo apt update && sudo apt install -y containerd.io

步骤4：配置containerd

生成默认配置

# 生成默认配置（如果不存在）
sudo mkdir -p /etc/containerd
sudo containerd config default | sudo tee /etc/containerd/config.toml

关键配置修改

编辑 /etc/containerd/config.toml，确保以下关键配置：

# 编辑修改配置文件：
vim /etc/containerd/config.toml

找到以下部分进行修改

推荐使用systemd作为cgroup驱动

# ‌重要性‌：Kubernetes v1.22+ 推荐使用systemd作为cgroup驱动，与kubelet保持一致，避免资源管理冲突
[plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]
SystemdCgroup = true

重载沙箱（pause）镜像

[plugins."io.containerd.grpc.v1.cri"]
  sandbox_image = "registry.aliyuncs.com/google_containers/pause:3.10.1"

 步骤5：配置国内镜像加速

在 containerd 配置文件中，config_path 参数用于指定镜像仓库证书和配置文件的搜索路径。

• 使用冒号 : 分隔多个路径（Linux/Unix 系统）
• containerd 会按顺序在这些路径中查找镜像仓库配置

# 编辑修改配置文件：
vim /etc/containerd/config.toml

# 找到指定镜像仓库证书和配置文件的搜索路径
......
[plugins.'io.containerd.cri.v1.images'.registry]
  config_path = '/var/lib/containerd/io.containerd.content.v1.content/plugins/certs.d:/etc/containerd/certs.d:/etc/docker/certs.d'
......

目录结构要求

确保配置文件放置在正确位置：

/var/lib/containerd/io.containerd.content.v1.content/plugins/certs.d/
├── docker.io/
│   └── hosts.toml
├── registry.k8s.io/
│   └── hosts.toml
└── k8s.gcr.io/
    └── hosts.toml

配置 Kubernetes 相关的镜像仓库设置代理服务器，解决在国内环境访问

# 1. 创建正确的目录结构
sudo mkdir -p /var/lib/containerd/io.containerd.content.v1.content/plugins/certs.d/registry.k8s.io
sudo mkdir -p /var/lib/containerd/io.containerd.content.v1.content/plugins/certs.d/docker.io
sudo mkdir -p /var/lib/containerd/io.containerd.content.v1.content/plugins/certs.d/k8s.gcr.io

# 2. 修正 hosts.toml 文件内容
# Kubernetes 官方镜像仓库
sudo tee /var/lib/containerd/io.containerd.content.v1.content/plugins/certs.d/registry.k8s.io/hosts.toml << 'EOF'
server = "https://registry.k8s.io"

[host."https://registry.aliyuncs.com"]
capabilities = ["pull", "resolve"]
override_path = true
EOF

# Docker Hub 镜像仓库
sudo tee /var/lib/containerd/io.containerd.content.v1.content/plugins/certs.d/docker.io/hosts.toml << 'EOF'
server = "https://docker.io"

[host."https://docker.m.daocloud.io"]
capabilities = ["pull", "resolve"]
override_path = true
EOF

# Google 容器镜像仓库
sudo tee /var/lib/containerd/io.containerd.content.v1.content/plugins/certs.d/k8s.gcr.io/hosts.toml << 'EOF'
server = "https://k8s.gcr.io"

[host."https://registry.aliyuncs.com"]
capabilities = ["pull", "resolve"]
override_path = true
EOF

步骤6：重启并启用containerd服务

 单独配置以上每个步骤都需要重启 containerd：

sudo systemctl restart containerd
sudo systemctl enable containerd

步骤7：验证安装

# 检查服务状态
sudo systemctl status containerd

# 检查containerd版本
containerd --version

# 测试基本功能
sudo ctr images pull docker.io/library/hello-world:latest
sudo ctr images list

提前拉取pause镜像（可选）

# 使用crictl拉取（自动进入k8s.io命名空间）
crictl pull registry.aliyuncs.com/google_containers/pause:3.10

# 打标签为官方名称
ctr -n k8s.io images tag \
registry.aliyuncs.com/google_containers/pause:3.10 \
registry.k8s.io/pause:3.10

# 加个label防止被误删
ctr -n k8s.io images label registry.k8s.io/pause:3.10 keep=true

注意‌：ctr -n k8s.io中的k8s.io是Kubernetes使用的containerd命名空间，必须指定。

配置说明
SystemdCgroup‌：启用systemd cgroup驱动
镜像加速‌：解决国内访问registry.k8s.io和k8s.gcr.io网络问题
镜像预拉取‌：避免kubeadm初始化时因镜像拉取失败而卡住
完成以上步骤后，containerd容器运行时已成功安装并配置完成，可以继续进行Kubernetes其他组件的安装。

---

三、安装 kubeadm、kubelet、kubectl（所有节点）

安装 Kubernetes 核心工具。

步骤1：添加 Kubernetes v1.34 仓库

# 使用阿里云Docker镜像源
sudo mkdir -p /etc/apt/keyrings
# 添加 GPG 密钥
curl -fsSL https://mirrors.aliyun.com/docker-ce/linux/ubuntu/gpg | sudo gpg --dearmor -o /etc/apt/keyrings/docker-archive-keyring.gpg
# 添加 APT 源
echo "deb [arch=amd64 signed-by=/etc/apt/keyrings/docker-archive-keyring.gpg] https://mirrors.aliyun.com/docker-ce/linux/ubuntu $(lsb_release -cs) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null


# 更新软件包列表
sudo apt update

步骤2：安装组件

# 安装 ipvsadm（用于验证 IPVS）
sudo apt install -y ipvsadm

# 安装 kubeadm, kubelet, kubectl
sudo apt install -y kubelet kubeadm kubectl

# 锁定版本，防止意外升级
sudo apt-mark hold kubelet kubeadm kubectl

# 启用并启动 kubelet（此时会因缺少配置而报错，正常）
sudo systemctl enable --now kubelet

---

四、初始化 Master 节点

主节点直接初始化（不推荐）

$ sudo kubeadm init --control-plane-endpoint=master-ip:6443 \
--pod-network-cidr=192.168.0.0/16 \
--cri-socket=unix:///var/run/containerd/containerd.sock

使用kubeadm配置文件初始化主节点（推荐）

🔧初始化步骤

步骤1：创建kubeadm配置文件

方法1：查看默认配置模板

kubeadm config print init-defaults > kubeadm-config.yaml

方法2：从运行中集群导出配置

kubeadm config view > kubeadm-config.yaml

添加配置：

apiVersion: kubeadm.k8s.io/v1beta4
bootstrapTokens:
- groups:
  - system:bootstrappers:kubeadm:default-node-token
  token: abcdef.0123456789abcdef
  ttl: 24h0m0s
  usages:
  - signing
  - authentication
kind: InitConfiguration
localAPIEndpoint:
  advertiseAddress: "192.168.2.101"
  bindPort: 6443
nodeRegistration:
  criSocket: unix:///var/run/containerd/containerd.sock
  imagePullPolicy: IfNotPresent
  imagePullSerial: true
  name: "master-node"
  taints: null
timeouts:
  controlPlaneComponentHealthCheck: 4m0s
  discovery: 5m0s
  etcdAPICall: 2m0s
  kubeletHealthCheck: 4m0s
  kubernetesAPICall: 1m0s
  tlsBootstrap: 5m0s
  upgradeManifests: 5m0s
---
apiServer: {}
apiVersion: kubeadm.k8s.io/v1beta4
caCertificateValidityPeriod: 87600h0m0s
certificateValidityPeriod: 8760h0m0s
certificatesDir: /etc/kubernetes/pki
clusterName: kubernetes
controllerManager: {}
dns: {}
encryptionAlgorithm: RSA-2048
etcd:
  local:
    dataDir: /var/lib/etcd
kind: ClusterConfiguration
kubernetesVersion: 1.34.2
imageRepository: "registry.aliyuncs.com/google_containers"  # 关键配置：使用国内镜像源
networking:
  dnsDomain: cluster.local
  serviceSubnet: 10.96.0.0/12
  podSubnet: "10.244.0.0/16"
proxy: {}
scheduler: {}

其他配置（可选但推荐）

配置 crictl 工具，方便调试。

cat <<EOF | sudo tee /etc/crictl.yaml
runtime-endpoint: unix:///var/run/containerd/containerd.sock
image-endpoint: unix:///var/run/containerd/containerd.sock
timeout: 2
debug: false
EOF

步骤2：初始化集群

# 可选：清理旧环境（重新初始化时使用）
sudo kubeadm reset -f
sudo rm -rf /etc/kubernetes/
sudo rm -rf /var/lib/etcd

# 执行初始化
kubeadm init --config kubeadm-config.yaml --v=5

成功大概会返回以下信息

Your Kubernetes control-plane has initialized successfully!

To start using your cluster, you need to run the following as a regular user:

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

Alternatively, if you are the root user, you can run:

  export KUBECONFIG=/etc/kubernetes/admin.conf

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

Then you can join any number of worker nodes by running the following on each as root:

kubeadm join master-ip:6443 --token <token> \
--discovery-token-ca-cert-hash sha256:<hash>

步骤3：配置 kubectl

普通用户配置

# 创建.kube目录
mkdir -p $HOME/.kube
# 复制管理员配置文件
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
# 设置正确的文件权限
sudo chown $(id -u):$(id -g) $HOME/.kube/config

root用户配置

# 直接设置环境变量
export KUBECONFIG=/etc/kubernetes/admin.conf

---

五、Calico网络部署

选用tigera-operator的优势：

1. 策略管理：支持NetworkPolicy细粒度控制
2. 性能优化：IPIP模式降低跨节点延迟
3. 混合架构：完整支持ARM64节点

🔧安装步骤

步骤1：下载tigera-operator.yaml、custom-resources.yaml

# 下载 tigera-operator.yaml
wget -O tigera-operator.yaml https://raw.githubusercontent.com/projectcalico/calico/v3.29.0/manifests/tigera-operator.yaml

# 下载 custom-resources.yaml
wget -O custom-resources.yaml https://raw.githubusercontent.com/projectcalico/calico/v3.29.0/manifests/custom-resources.yaml

步骤2：修改custom-resources.yaml信息

apiVersion: operator.tigera.io/v1
kind: Installation
metadata:
  name: default
spec:
  calicoNetwork:
    ipPools:
    - blockSize: 26
      cidr: 10.244.0.0/16
      encapsulation: VXLANCrossSubnet
      natOutgoing: Enabled
      nodeSelector: all()
    nodeAddressAutodetectionV4:
      interface: "enp3s0"

使用建议

‌初次安装时：‌

# Operator 只需创建一次
kubectl create -f tigera-operator.yaml
# 配置可以随时更新
kubectl apply -f custom-resources.yaml

‌后续更新时：‌

# 如果修改了 operator 配置，需要先删除再创建
kubectl delete -f tigera-operator.yaml
kubectl create -f tigera-operator.yaml
# 配置更新直接使用 apply
kubectl apply -f custom-resources.yaml

💡 ‌实用建议‌：在日常工作中，对于需要频繁更新的配置类资源优先使用 apply，对于一次性安装的基础组件使用 create，这样既能保证安全性又方便后续维护。

步骤3：验证calico是否就绪

watch kubectl get pods -n calico-system -l k8s-app=calico-node
# 或 使用crictl ps 检查cni 容器中所有运行的组件
crictl ps
# 或 使用crictl ps -a   检查连同没运行的组件的所有列表
crlctl ps -a

指令：crictl ps 返回的结果应该会是：

 步骤4、工作节点加入集群

如果前面初始化之后，忘记保存join命令，可以重新生成一个

 生成join命令：

kubeadm token create --print-join-command

工作节点加入：

# sudo kubeadm join master-ip:6443 --token <token> \
#   --discovery-token-ca-cert-hash sha256:<hash>


# 例如：
# kubeadm join 192.168.2.101:6443 --token l32ga7.zxs4v1nyd0s2y36k \
# 	--discovery-token-ca-cert-hash \
# sha256:8efe56c36985cb4899d57c4124bf49e4ecc134209e71b17ede8985b2966cec5d

验证节点:

# 获取节点列表
kubectl get nodes

返回

NAME            STATUS   ROLES           AGE   VERSION
master-node     Ready    control-plane   3h   v1.34.2
worker-node01   Ready    <none>          3h   v1.34.2
worker-node02   Ready    <none>          3h   v1.34.2

---

六、Ingress-Nginx部署

为 Kubernetes 集群部署 Ingress-Nginx，提供外部 HTTP(S) 访问能力，并确保整个部署过程安全可靠。

🔧安装步骤

步骤1：下载Ingress-Nginx Controller文件

# 下载 Ingress-Nginx Controller 文件
wget -O Ingress-Nginx-deploy.yaml https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.10.0/deploy/static/provider/cloud/deploy.yaml

步骤2：部署 Ingress-Nginx Controller

部署 Ingress-Nginx Controller
kubectl apply -f Ingress-Nginx-deploy.yaml

步骤3：检查部署状态

# 检查部署状态
kubectl get pods -n ingress-nginx -l app.kubernetes.io/name=ingress-nginx

成功预计会返回以下

NAME                                        READY   STATUS      RESTARTS   AGE
ingress-nginx-admission-create-gqmmh        0/1     Completed   0          74m
ingress-nginx-admission-patch-djj5j         0/1     Completed   0          74m
ingress-nginx-controller-7d5845d948-wzlrq   1/1     Running     0          74m

# 如需 NodePort 方式暴露（适合测试环境）

kubectl patch svc ingress-nginx-controller -n ingress-nginx -p '{"spec":{"type":"NodePort"}}'

📊 部署验证步骤
1. 验证 IPVS 负载均衡‌

sudo ipvsadm -ln
# 正常应显示大量 Kubernetes service 的 IPVS 规则:ml-citation{ref="1" data="citationList"}

2. 检查 Pod 网络分配‌

kubectl get nodes -o jsonpath='{.items[*].spec.podCIDR}'
# 输出应类似：10.244.1.0/24 10.244.2.0/24 ...:ml-citation{ref="2" data="citationList"}

3. 创建测试 Pod 验证网络‌

kubectl run testpod --image=nginx:alpine --restart=Never
kubectl get pod testpod -o wide
# IP 地址应属于 10.244.x.x 范围，表明 Pod 网络正常工作:ml-citation{ref="3" data="citationList"}

🔧 完整测试应用部署
以下是完整的 Nginx 演示应用部署配置，包含 Deployment、Service 和 Ingress：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-demo
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx-demo
  template:
    metadata:
      labels:
        app: nginx-demo
    spec:
      containers:
      - name: nginx
        image: nginx:alpine
        ports:
        - containerPort: 80

---
apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
spec:
  selector:
    app: nginx-demo
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80

---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx-ingress
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
spec:
  ingressClassName: nginx
  rules:
  - host: nginx.local
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: nginx-svc
            port:
              number: 80

---

🌐 访问配置
本地 hosts 文件配置：‌

192.168.2.101 nginx.local

部署完成后，访问 http://nginx.local 即可看到 Nginx 欢迎页面，证明 Ingress 配置成功。

⚠️ 常见问题排查
Pod CIDR not assigned：检查 Calico 运行状态，确认 podSubnet 与 CALICO_IPV4POOL_CIDR 匹配
IPVS not working：检查 ip_vs、br_netfilter 内核模块，确认 kube-proxy ConfigMap 中 mode 设置为 ipvs
ImagePullBackOff：使用国内镜像仓库提前拉取镜像
NodeNotReady：检查 kubelet、containerd、CNI 插件日志

---

七、部署Dashboard

部署和访问 Kubernetes 仪表板（Dashboard）

Dashboard 是基于网页的 Kubernetes 用户界面。 你可以使用 Dashboard 将容器应用部署到 Kubernetes 集群中，也可以对容器应用排错，还能管理集群资源。 你可以使用 Dashboard 获取运行在集群中的应用的概览信息，也可以创建或者修改 Kubernetes 资源 （如 Deployment、Job、DaemonSet 等等）。 例如，你可以对 Deployment 实现弹性伸缩、发起滚动升级、重启 Pod 或者使用向导创建新的应用。

🔧安装步骤

步骤1：部署 Dashboard

执行以下命令安装最新稳定版 Dashboard：

# 下载 dashboard yaml文件
wget -O recommended.yaml https://raw.githubusercontent.com/kubernetes/dashboard/v2.7.0/aio/deploy/recommended.yaml
# kubectl 应用recommended.yaml
kubectl apply -f recommended.yaml

步骤2：访问令牌类型与创建

Service Account 令牌创建

‌# 创建 Service Account：‌
kubectl -n kubernetes-dashboard create serviceaccount dashboard-admin

为 Service Account 授权：‌

kubectl create clusterrolebinding dashboard-admin-binding \
  --clusterrole=cluster-admin \
  --serviceaccount=kubernetes-dashboard:dashboard-admin

获取令牌：‌

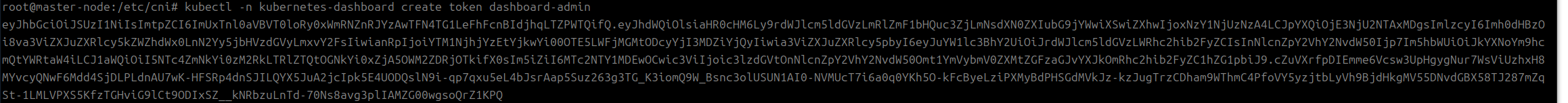

kubectl -n kubernetes-dashboard create token dashboard-admin

执行上述命令序列后，会输出一个长字符串的令牌

步骤3：访问 Dashboard

方案一：端口转发（临时访问）

kubectl port-forward -n kubernetes-dashboard svc/kubernetes-dashboard 8080:443

访问：https://localhost:8080

方案二：NodePort 暴露（生产慎用）

修改 Service 类型：

kubectl patch svc kubernetes-dashboard -n kubernetes-dashboard -p '{"spec":{"type":"NodePort"}}'

获取端口号：

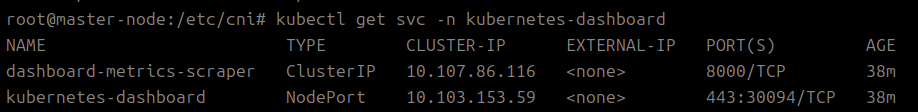

kubectl get svc -n kubernetes-dashboard

返回：

访问：https://<节点IP>:<端口>，如：https://10.103.153.59:443

步骤4：登录 Dashboard

在登录界面选择 Token 方式，粘贴步骤2 获取的 Token。

💡注意事项

1. 安全建议：

   • 生产环境应配置 Ingress + HTTPS
   • 限制访问 IP 范围
   • 定期轮换 Token

2. 版本兼容： Dashboard 版本需与 Kubernetes 版本匹配，可通过以下命令检查：

   kubectl get pods -n kubernetes-dashboard -o jsonpath="{.items[0].metadata.labels.version}"


验证部署

kubectl get pods -n kubernetes-dashboard

正常状态应显示：

NAME                                         READY   STATUS    RESTARTS   AGE
dashboard-metrics-scraper-5ffb7d645f-vtjq7   1/1     Running   0          26m
kubernetes-dashboard-6c7b75ffc-7spw4         1/1     Running   0          26m

---

八、故障排查案例

1、在 kubeadm init 时几乎肯定会遇到 10.96.0.1:443 连接失败的问题‌，这会导致整个集群初始化失败。

  Warning  FailedCreatePodSandBox  13s (x1747 over 6h18m)
kubelet  (combined from similar events):
Failed to create pod sandbox:
rpc error:
code = Unknown desc = failed to setup network for sandbox "a5857dffc00334d3df387d49aeb57d6ea8f0c889a6dcf91c840e67a0fa165ffa":
plugin type="calico" failed (add):
error getting ClusterInformation:
Get "https://10.96.0.1:443/apis/crd.projectcalico.org/v1/clusterinformations/default":
tls: failed to verify certificate: x509:
certificate signed by unknown authority (possibly because of
"crypto/rsa: verification error"
while trying to verify candidate authority certificate "kubernetes")

🔍 ‌问题根源分析‌
10.96.0.1:443 是什么？‌
这是 Kubernetes ‌API Server 的 ClusterIP 服务地址‌
默认的 Service CIDR 范围是 10.96.0.0/12
443 端口是 API Server 的安全通信端口

br_netfilter‌ - 确保 iptables 能够正确管理桥接网络流量
IPVS 系列模块‌ - 提供负载均衡功能（替代 kube-proxy 的 iptables 模式）
nf_conntrack‌ - 跟踪网络连接状态，支持 NAT
⚠️ ‌具体故障表现‌
如果没有这些模块，您可能会遇到：
[kubelet-check] It seems like the kubelet isn't running or healthy.
[kubelet-check] The HTTP call equal to 'curl -sSL http://localhost:10248/healthz' failed with error: Get "http://localhost:10248/healthz": dial tcp 127.0.0.1:10248: connect: connection refused
或者直接显示 API Server 无法启动，无法连接到 10.96.0.1:443。

---

2、节点处于NotReady状态

具体表现为：

1. ‌Calico节点异常‌：

   • calico-node-4r7qp 处于CrashLoopBackOff状态（已重启49次）
   • calico-node-v6djb 卡在Init:0/2状态
   • csi-node-driver Pod卡在ContainerCreating状态

2. ‌CNI配置缺失‌：

   • /etc/cni/net.d/目录下只有.kubernetes-cni-keep文件，缺少Calio配置文件

3. ‌网络插件依赖‌：

   • Calico需要正确配置才能管理节点网络
   • worker-node02缺少关键CNI配置文件

典型的‌CNI网络插件配置缺失‌问题。

🔍 问题诊断

‌核心问题‌：/etc/cni/net.d/目录中缺少必要的CNI配置文件，导致Calico网络插件无法正常初始化。

🚨 当前状态分析

‌正常运行组件‌：

• ✅ master-node（控制平面）
• ✅ worker-node01（工作节点）
• ✅ CoreDNS（服务发现）
• ✅ etcd、API Server等控制平面组件

‌异常状态组件‌：

• ❌ worker-node02 - NotReady
• ❌ calico-node-4r7qp - CrashLoopBackOff（已重启49次）
• ❌ calico-node-v6djb - Init:0/2（初始化卡住）
• ❌ kube-proxy-5lzrw - ContainerCreating
• ❌ csi-node-driver-hbh8p/rxgmm - ContainerCreating

🔧 解决方案

立即修复步骤：

‌1. 检查master节点的正确配置

# 在master节点查看CNI配置
ls -la /etc/cni/net.d/
cat /etc/cni/net.d/10-calico.conflist  # 如果存在

‌2. 复制配置文件到worker-node02‌

# 从master节点复制到worker-node02
scp /etc/cni/net.d/* root@192.168.2.103:/etc/cni/net.d/

3. 重启相关服务‌

# 在worker-node02节点执行
systemctl restart containerd
systemctl restart kubelet

如果master节点也缺少配置：

‌重新部署Calico网络插件‌：

# 在master节点执行
kubectl delete -f custom-resources.yaml
kubectl delete -f tigera-operator.yaml

kubectl apply -f tigera-operator.yaml
kubectl apply -f custom-resources.yaml

💡 验证修复效果

修复完成后，执行以下验证：

‌检查节点状态‌：

kubectl get nodes

‌查看Calico Pods状态‌：

kubectl get pods -n calico-system

返回

NAME            STATUS   ROLES           AGE     VERSION
master-node     Ready    control-plane   4h26m   v1.34.2
worker-node01   Ready    <none>          4h14m   v1.34.2
worker-node02   Ready    <none>          4h14m   v1.34.2

---

🎯 Kubernetes 集群异构搭建总结

📋 部署核心要点回顾

‌环境配置基础‌：成功部署 Kubernetes 集群始于正确的基础环境配置，包括主机名设置、Swap 关闭、内核模块加载和网络参数调优，这是集群稳定运行的基石。

‌容器运行时选择‌：containerd 作为推荐的容器运行时，其轻量级特性和稳定性为集群提供了可靠的容器管理能力。

‌核心组件协同‌：kubeadm、kubelet、kubectl 三者的完美配合构成了集群的管理核心，其中 kubeadm 的配置文件方式提供了最大的灵活性和可控性。

🌐 网络与插件部署精髓

‌Calico 网络部署‌：Tigera Operator 使用 create 确保一次性安装，而 Custom Resources 使用 apply 支持后续配置更新，这种设计体现了 Kubernetes 声明式管理的精髓。

‌Ingress-Nginx 控制器‌：从之前遇到的 ContainerCreating 状态经验来看，Ingress-Nginx 的正常启动需要耐心等待镜像拉取和容器初始化，这是集群网络流量的重要入口。

🔧 实践经验与故障排查

‌Dashboard 访问安全‌：Dashboard 的部署不仅要关注功能实现，更要重视安全配置，通过 ServiceAccount 和 ClusterRoleBinding 实现最小权限原则。

‌常见故障应对‌：

• ‌kubeadm init 连接失败‌：通常是网络配置或防火墙问题
• ‌节点 NotReady 状态‌：多与容器运行时或网络插件配置相关

💡 关键部署建议

1. ‌分阶段验证‌：每完成一个部署阶段都要进行验证，确保各组件正常运行
2. ‌日志监控‌：充分利用 kubectl logs 和 kubectl describe 进行问题诊断

• ‌资源预留‌：为系统组件预留足够的 CPU 和内存资源
• ‌备份策略‌：定期备份 etcd 数据和关键配置文件

🚀 从部署到生产

记住你之前在实践中积累的经验：‌耐心等待组件启动‌、‌理解命令的适用场景‌、‌重视配置的持久化‌。这些经验将使你的 Kubernetes 集群从"能用"升级到"好用"。

Kubernetes 集群部署是一个系统工程，每个环节都环环相扣。遵循本文的步骤，结合你的实践经验，你将能够构建出稳定、高效的容器化平台。
