SMSAlarm怎么读取intouch daserver 的数据

本文描述了如何使用smsalarm的opc连接功能，读取DASSIDirect 驱动的内建点 （本文 DASSIDirect 驱动读取的是s7 300 PLC）

• 首先确保PLC里面有对应的DB块和变量

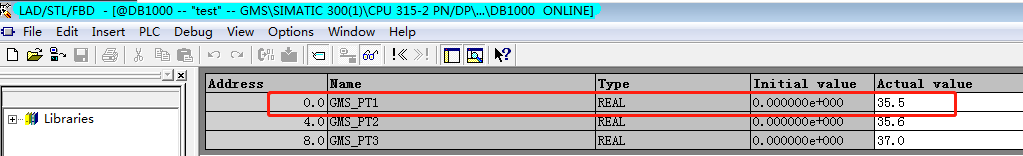

本文来读取DB1000.DBD0 ( DB1000里的0地址处的一个real变量GMS_PT1 ) 如下图

• 在intouch 的SMC里面配置驱动

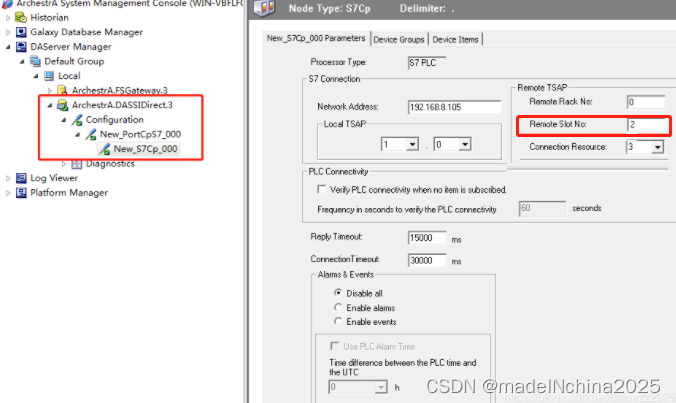

  由于dassidirect驱动是读取的是s7 300 plc，先按照下图配置一下

在device groups页面什么都不用配置

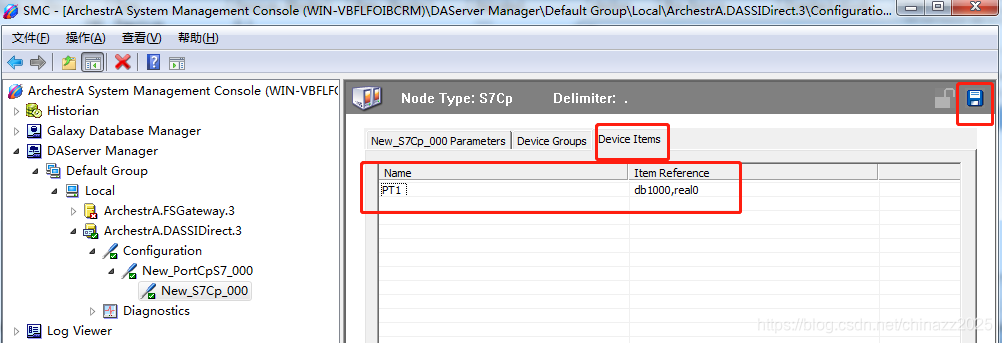

在device items页面把需要读取的变量添加一下，然后按一下右上角的保存按钮，如下图

• 在smsalarm里面添加点

打开smsalarm，在datasrc页面添加一个对dassidirect 的 opc 连接，如下图


然后右键树形菜单里的opc连接，添加一个组group1(详细步骤略过)

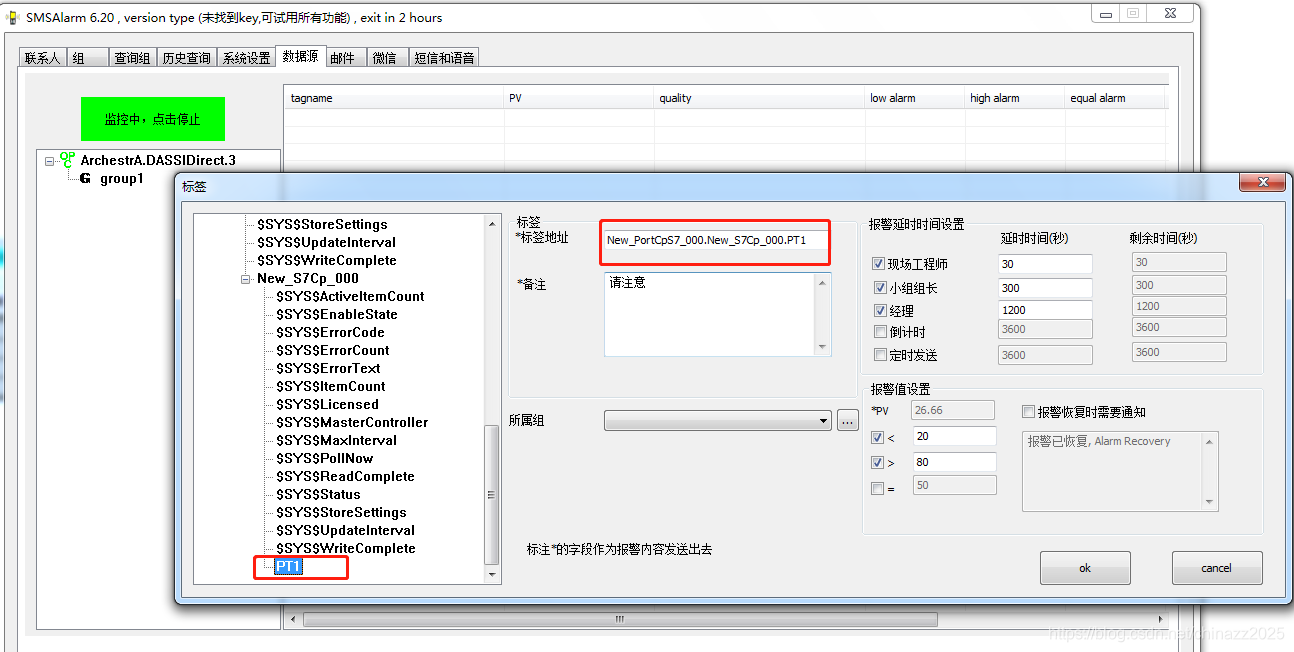

再右键这个组，添加一个标签，在opc标签浏览器里面找到PT1，如下图


如果在前面的SMC里面没有创建PT1这个变量，则浏览不到。此时直接写地址比如db1000,real0也可读到数据(注意前面的一长串New_PortCpS7_000.New_S7Cp_000.也加上)

按OK之后，可以看到已经读取上来数据了
并且和plc里监视到的数据，和intouch smc监视到的数据一致，如下图
