伴随着AI的热潮，AI硬件也备受关注

你是否对深鉴的FPGA和谷歌的TPU充满好奇？

就随我了解一下AI硬件吧！

AI硬件大体上可以按照下面的4个象限进行分类

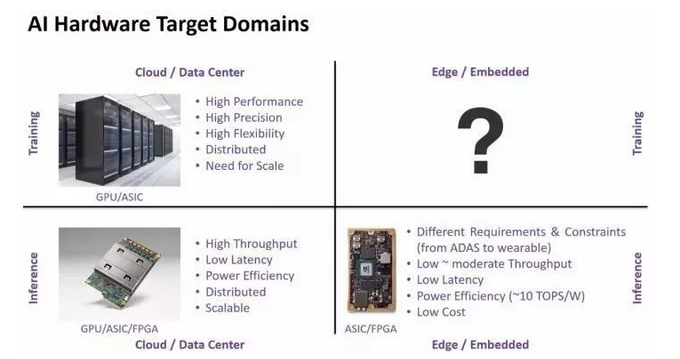

从功能上看，可以分成Training和Inference；而从应用场景则可以分成“ Cloud / Data Center”和“Edge / Embedded”两大类，其中在Edge端做training目前还不是很明确的需求。

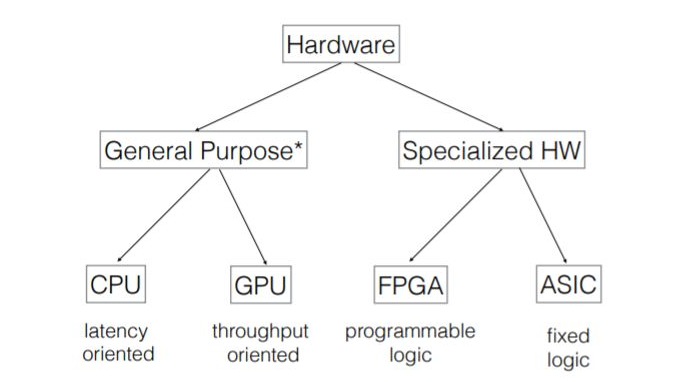

从GPU这样的通用设计，到FPGA这样的可编程器件，到专用的特定领域芯片ASIC（Application Specific Integrated Circuit，如TPU），速度越来越快，但可扩展性越来越低。

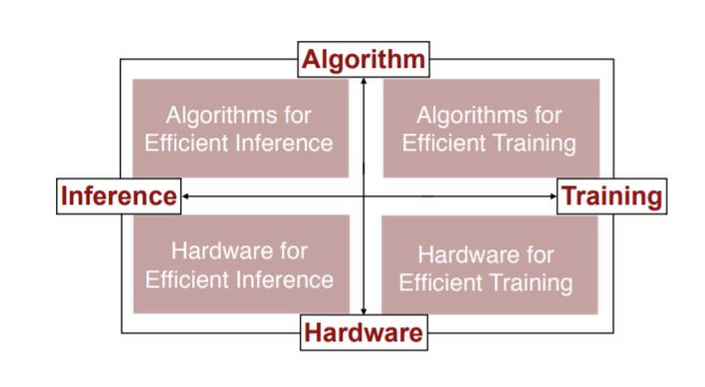

接下来将从这几个方面进行描述

接下来将从这几个方面进行描述

高效推理的硬件实现

芯片上优化的目标，一个是性能，一个是能效。优化能耗，即优化能耗，主要减少对DRAM和buffer的访存次数。优化性能，即优化计算单元在整体工作过程中的利用率，让PE(Processing Element)时刻保持忙碌。

1.减少访存次数，最常用的办法就是进行数据复用。数据复用分为输入复用（input Reuse），输出复用（Output Reuse），权重复用（Weight Reuse）等。

以输入复用为例，指读入N个小map，在运算单元（矩阵乘）内部做充分的计算，将这一层对应的M个map输出都遍历一遍，完成所有的计算。这一层input buffer只要访问一次，但是weight buffer和output buffer却要进行频繁的交互。

此外，还可以设计数据传输网络，优化dataflow，通过PE之间共享输入数据，减少访存次数。

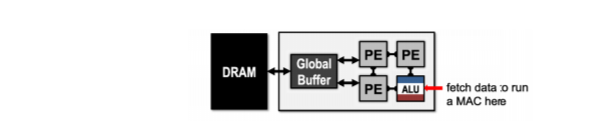

注：MAC(multiply-and-accumulate)

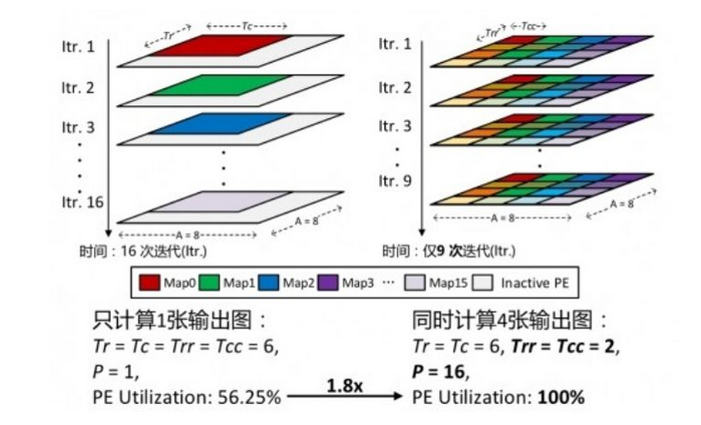

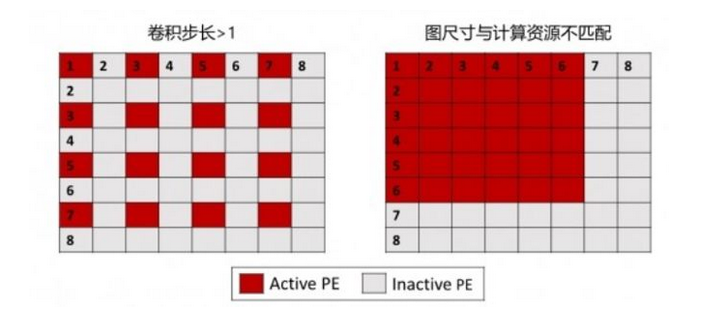

2.提高PE的利用率，可以优化卷积映射的方法，output map任务与PE阵列对应。比如PE阵列的大小是8*8，输出feature map的尺寸和PE的尺寸不一样，这样就导致有较多的计算资源没有用上。

这个时候可以采用并行卷积映射办法，通过并行地计算更多的输出图来获得更高的PE利用率

高效训练的算法实现

1. 并行化：模型的并行化可以将其分成不同的部分进行训练：卷积层可以不同的区域之间并行，全连接层的并行可以不同的输出activation之间并联；数据的并行化可以不同的训练样本之间并行，不过权重要同步更新；超参数的并行可以同时尝试不同可选的网络。

2. 混合精度计算

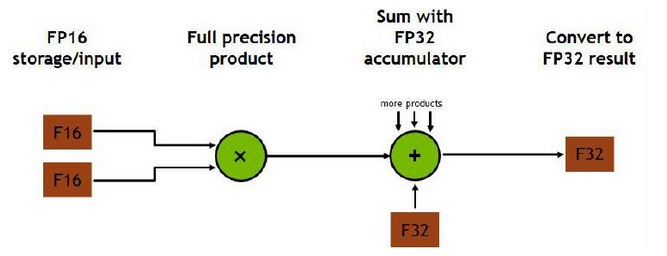

乘法的时候采用float16，减少运算；加法的时候采用float32，保证精度。

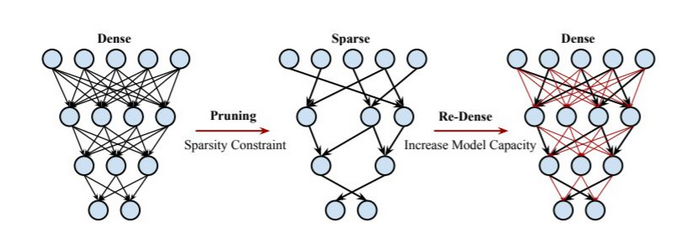

3.此外，还有对训练做量化；通过模型蒸馏将老师模型获得的知识迁移到学生模型上去；对模型剪枝训练，再重新增加树枝等方法。

高效训练的硬件实现

针对神经网络需要研制专用的指令集以提高性能，比如NVIDIA的Volta架构就采用了新型指令集，增加了Tensor Cores，执行混合精度浮点加法乘法，从而相比于之前的架构有着更高的吞吐率。类似的，TPU的指令集是一个十分专用的指令集，CISC类型，主要是针对推理的访存和运算指令。

参考资料：

[1]Han, Song, Huizi Mao, and William J. Dally. "Deep compression: Compressing deep neural networks with pruning, trained quantization and huffman coding." arXiv preprint arXiv:1510.00149 (2015).

[2]Yin, Shouyi, et al. "A high energy efficient reconfigurable hybrid neural network processor for deep learning applications." IEEE Journal of Solid-State Circuits 53.4 (2018): 968-982.



大家如果想对这方面有更多了解的话，可以参考 "Efficient processing of deep neural networks: A tutorial and survey." 以及关注StarryHeavensAbove公众号~
