Matlab台风路径渐变画法

虽然网上已经有很多台风路径的画法

但是大多数都是比较基本的路径画法

这篇博文提供一个融合画法，稍微高级一丢丢

包括配色选择、字体选择等

有些内容是参考了别人的内容，但是现在也想不起来是哪里参考的了

非常感谢各位的支持，和无数无私的知识分享者的帮助

---

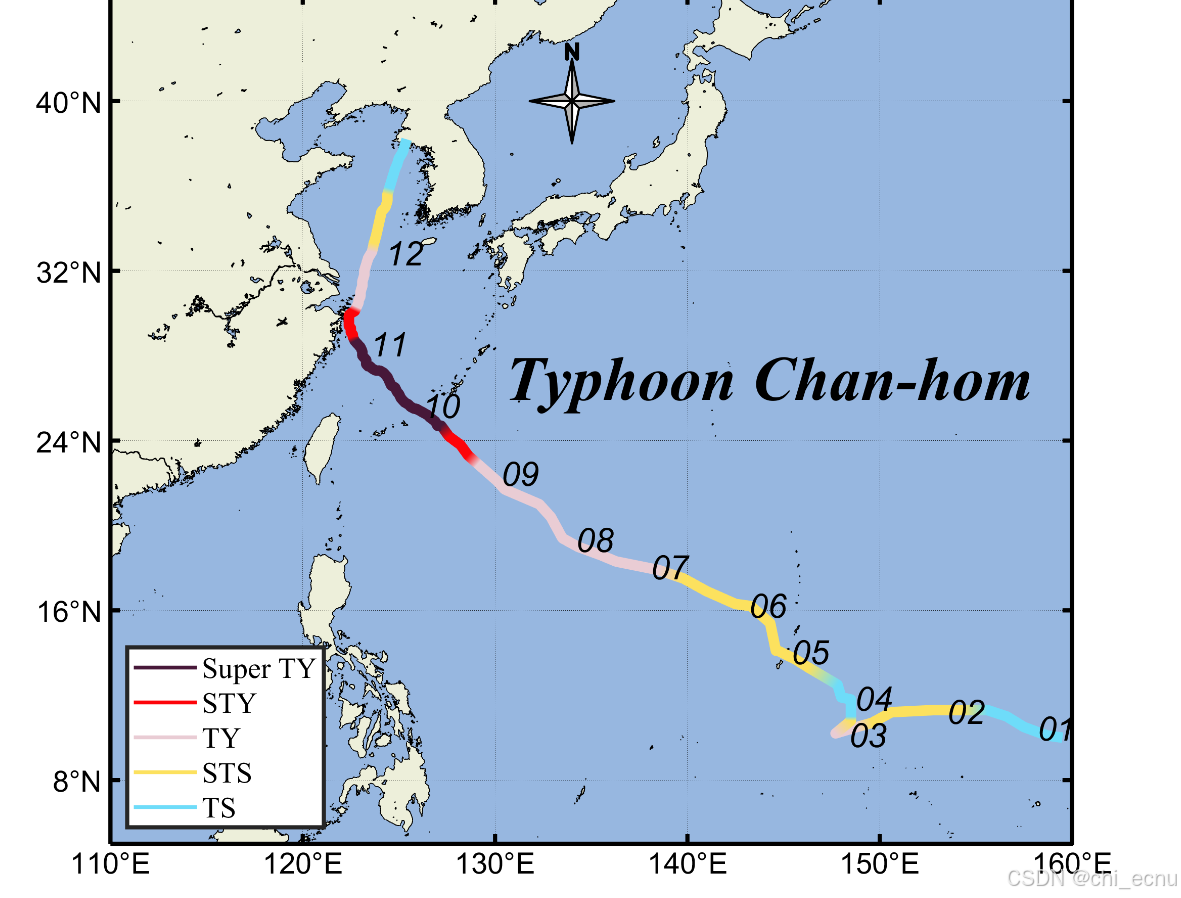

直接上图，选择的台风案例是著名的2015年9号台风灿鸿，

该台风生命周期覆盖了所有台风强度，持续时间长，经过中国东海

具有一定代表性

绘图基本思路：

1、路径根据台风强度改变颜色，深色代表强度高。

2、部分留白，用于标注台风名称

3、更换海洋、陆地配色

4、Legend需要在地图外绘制线条然后隐藏起来，并使用这个线条的句柄

---

代码：

%% 读取数据
clear
clc

% 台风数据
Typhoon = readtable("typhoon.xlsx",'VariableNamingRule','preserve');% 用preserve就可以保存列名

% 提取台风路径数据
position = Typhoon(:,["lon","lat"]);

% 台风等级划分依据
class = [8,9;
    10,11;
    12,13;
    14,15;
    16,17];

% 时区转化并提取时间数据
date = datetime(table2cell(Typhoon(:,"Time")))-hours(8);% 北京时间-8h = UTC

% 颜色RGB数据
CR = [0.431372549019608	0.862745098039216	0.976470588235294
    0.988235294117647	0.882352941176471	0.368627450980392
    0.913725490196078	0.800000000000000	0.831372549019608
    0.992156862745098	0.0156862745098039	0.0352941176470588
    0.278431372549020	0.0941176470588235	0.223529411764706];

%% 绘图
figure;

% 生成m_map的project
m_proj('Equidistant Cylindrical','long',[110 160],'lat',[5 45]);

% 海岸线
m_gshhs_i('patch',[237 239 218]/255);% 高精度
% m_coast('patch',[237 239 218]/255);% 低精度

% 边框
m_grid('box','on','tickdir','in','backcolor',[151/255 183/255 224/255],'linewidth',2,'fontsize',14);

% 指北针
m_northarrow(134,40,4,'type',3);

% 将坐标和强度储存至临时变量里
current = table2array(position);
current = [current,table2array(Typhoon(:,"intensity"))];

% 用于绘图的data, 1lon 2lat 3强度 4等级
% 此步将根据强度划分等级
for i=1:length(current)
    [data(i,1),data(i,2)]=m_ll2xy(current(i,1),current(i,2));
    data(i,3)=current(i,3);
    for j=1:5
        if data(i,3)==class(j,1)||data(i,3)==class(j,2)
            data(i,4)=j;
        end
    end
end

hold on

% 思路：添加图例
