FPGA——UART通信1

最新推荐文章于 2023-11-10 22:30:47 发布
原创 最新推荐文章于 2023-11-10 22:30:47 发布 · 317 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#UART

串行通信

处理器鱼外部设备通信的两种方式：并行通信，串行通信
并行通信：
在这里插入图片描述

传输速度快，占用引脚资源多

串行通信：
在这里插入图片描述

传输速度慢，占用引脚资源少，通信电路简单

串行通信的通信方式：同步通信核异步通信
同步通信：带时钟同步信号的数据传输，发送方和接收方在同一时钟的控制下，同步传输数据
在这里插入图片描述

异步通信：不带时钟同步信号的数据传输，发送方和接收方使用各自的时钟控制数据的发送和接收过程
在这里插入图片描述

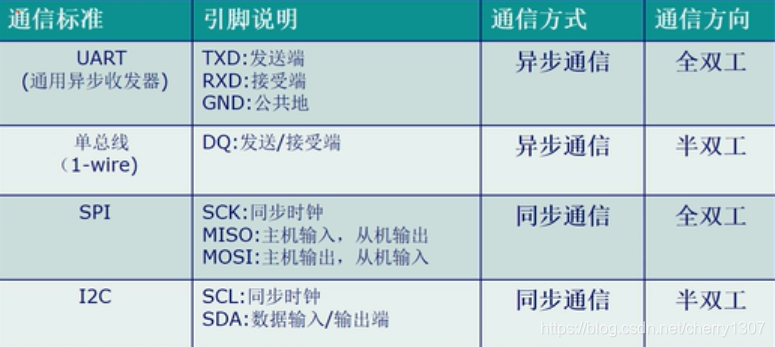

常见的串行通信接口：
在这里插入图片描述

UART基础

UART
